公開番号2025123159
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2024030735
出願日2024-02-09
発明の名称キャンプ用ペグ抜きハンマー
出願人有限会社冨永総業
代理人
主分類E02D 5/80 20060101AFI20250815BHJP(水工;基礎;土砂の移送)
要約【課題】キャンプで使用するペグとハンマーが一体型となっている器具を提供する。
【解決手段】ハンマーヘッド1とグリップ部2とグリップ内に長軸方向に摺動可能に収容された摺動シャフト3を有し、摺動シャフトに固定されたフック4を有し、摺動シャフト3に固定されたフック4を有しグリップ部2にシャフトの摺動を係止するロック機構を備えている。
【選択図】図2
特許請求の範囲【請求項１】
ハンマーヘッドと、グリップと、前記グリップ内に長軸方向に摺動可能に収容されたシャフトを有し、前記シャフトに固定されたフックを有することを特徴とするペグハンマー
続きを表示（約 67 文字）【請求項２】
請求項１に記載のグリップに前記シャフトの摺動を係止する、ロック機構を設けたことを特徴とするペグハンマー

発明の詳細な説明【技術分野】
【０００１】
本発明は、ペグとハンマーが一体型となっているペグ抜き器具に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、キャンプ時にテントやタープを張って固定する為に地面に打ち込むペグを用いてペグとハンマーで打ち込み、撤収時にはペグハンマーのヘッドやグリップ後端に付いたフックを引っ掛けて引き抜いていた（特許文献２）。また、同様な器具として、フックがついたものや（特許文献１）、スライドハンマーの様なものもある（非特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
実登３２３４６０４号
意匠登録１６２８７２７号
【０００４】
モノタロウｈｔｔｐｓ：／／ｗｗｗ．ｍｏｎｏｔａｒｏ．ｃｏｍ／ｐ／１０８１／２５１４／
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上記特許文献１および２に記載のペグ抜きでは固い地面の場合、なかなか引き抜く事ができず、しゃがみこんでの作業になる為、力のない女性や高齢者、身体の不自由な方は負担が大きい。また、ペグを打ち込むハンマーとは別にペグ抜きを持たないといけないという問題があった。更に、非特許文献１に記載のスライドハンマーは引き抜く事しかできないという問題があった。
上記の問題点を鑑みて、本発明は、ペグとハンマーが一体型となっている器具を提供する。
【課題を解決するための手段】
【０００６】
第一の発明は、ハンマーヘッドと、グリップと、前記グリップ内に長軸方向に摺動可能に収容されたシャフトを有し、前記シャフトに固定されたフックを有する事を特徴とするペグハンマーである。
第二の発明は、第一の発明に記載のグリップに前記シャフトの摺動を係止するためのロック機構を設けた事を特徴とするペグハンマーである。
【発明の効果】
【０００７】
本発明のペグハンマーを使うことにより、ペグを打ち込む及びペグを抜く作業が一度に行うことができるため、簡単に楽に作業をする事が出来るようになる。
【図面の簡単な説明】
【０００８】

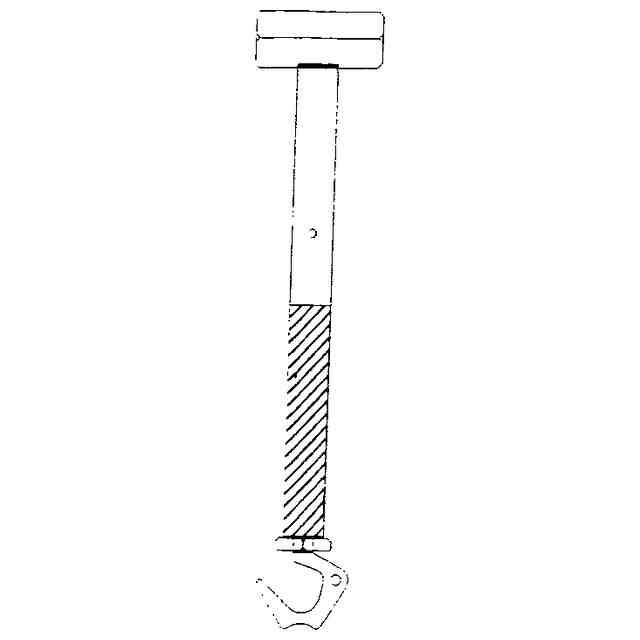

本発明に係るペグハンマーの正面図である。（縮めた状態）

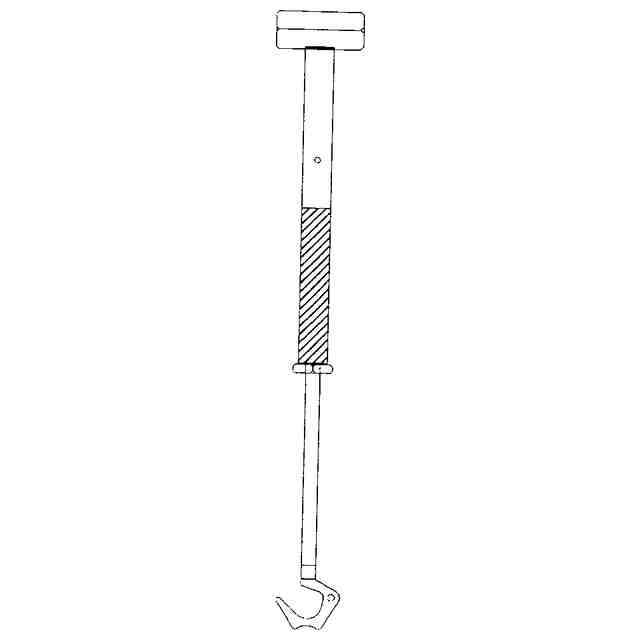

ペグハンマーの正面図である。（伸ばした状態）

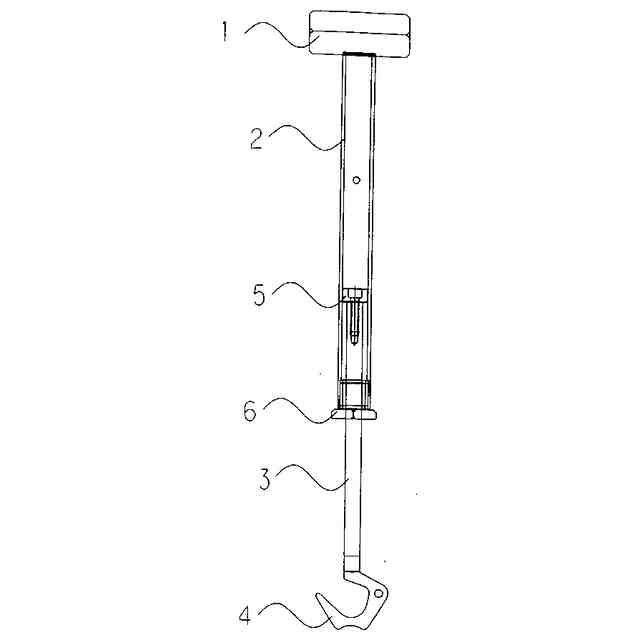

図２における断面図である。
固定ピンの正面図である。

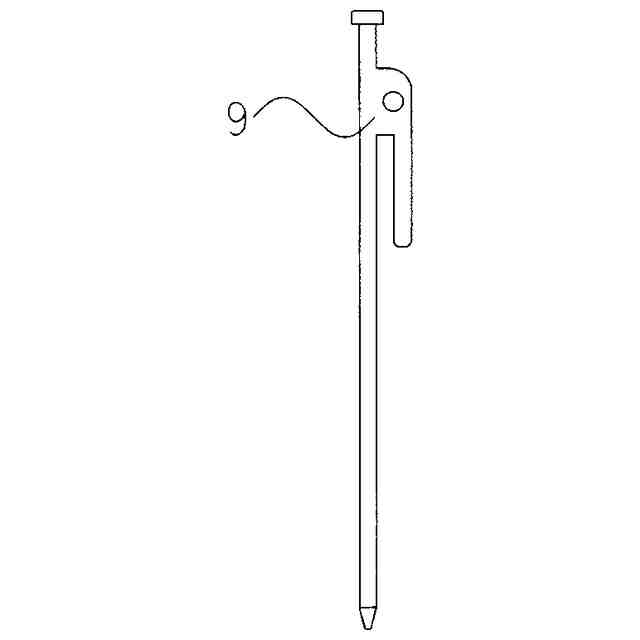

ペグの正面図である。

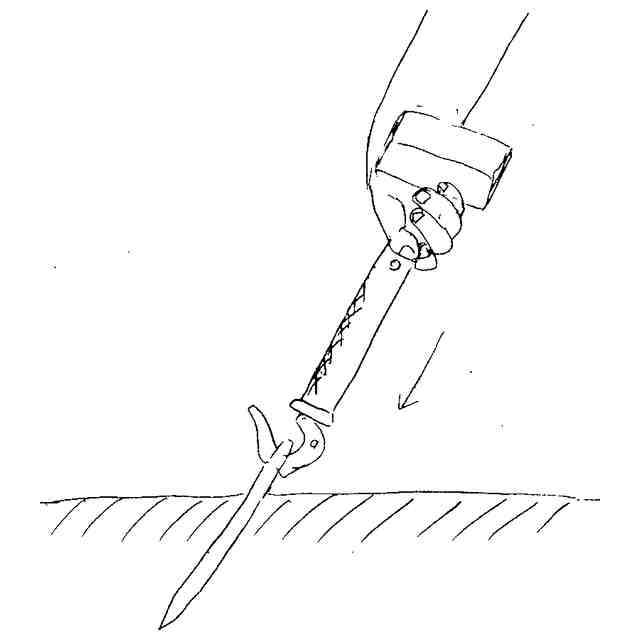

ペグハンマーにてペグ抜く図である。（縮めた状態）

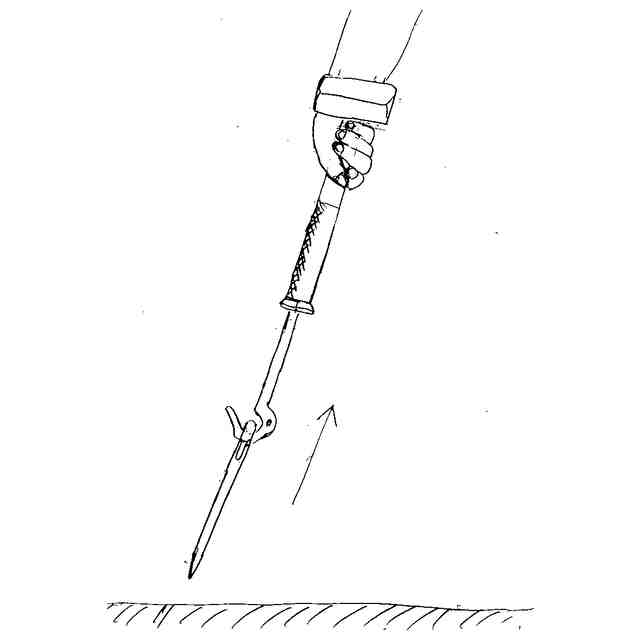

ペグハンマーにてペグを抜く図である。（伸ばした状態）
【発明を実施するための形態】
【０００９】
図１～７は本発明に係る、ペグハンマーの実施例を示す。
図１は、ペグハンマーの縮めた状態である。図１において摺動シャフト３をグリップ２内に収容し、グリップ２と摺動シャフト３を共に貫通する穴に固定ピン７を挿入する事でグリップ２内に摺動シャフト３が固定されることにより、ハンマーヘッド１を打ち付けると、ペグ９を地中に埋め込むことが出来る。図２においては、固定ピン７を抜く事により摺動シャフト３が摺動し、ハンマーヘッド１付近を握り、摺動シャフト３を伸ばし、ペグ９の穴に摺動シャフト３の先端に固定されたフック４を挿入する。図３は、ペグハンマーの断面図である。図４は、摺動シャフト３とグリップ部２を固定するための固定ピン７である。図５は、ペグ９の本体である。図６は、ペグ９のセンターラインとペグハンマーのセンターラインを合わせ、ペグハンマーを押し下げ、摺動シャフト３をグリップ２内に摺動シャフト３を収容し、ペグ９のセンターラインとペグハンマーのセンターラインを合わせ、一気にペグハンマーを引き上げる。図７は、前記ペグハンマーを引き上げることにより摺動シャフト３が伸び切り、摺動シャフト３上端に固定された摺動シャフトストッパー５がグリップ部２下端に固定されたグリップ下部ネジキャップ６に打ち付けられることで、係止される。その時、ペグハンマーの重量と一気に引き上げた力が働き、ペグ９を下から上への打撃により簡単に引き抜く事が可能となる。その時、立ったままで作業が可能であり、しゃがむことなく簡単に楽にペグ９を引き抜くことが可能となる。
【産業上の利用可能性】
【００１０】
キャンプ用のペグ抜きハンマーとして利用可能である。
【符号の説明】
（【００１１】以降は省略されています）
