特許ウォッチ

公開番号2025131152
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028703
出願日2024-02-28
発明の名称堰堤
出願人JFE建材株式会社
代理人アインゼル・フェリックス=ラインハルト,個人,個人
主分類E02B 7/02 20060101AFI20250902BHJP(水工;基礎;土砂の移送)
要約【課題】低コストで構築可能な堰堤を提供する。

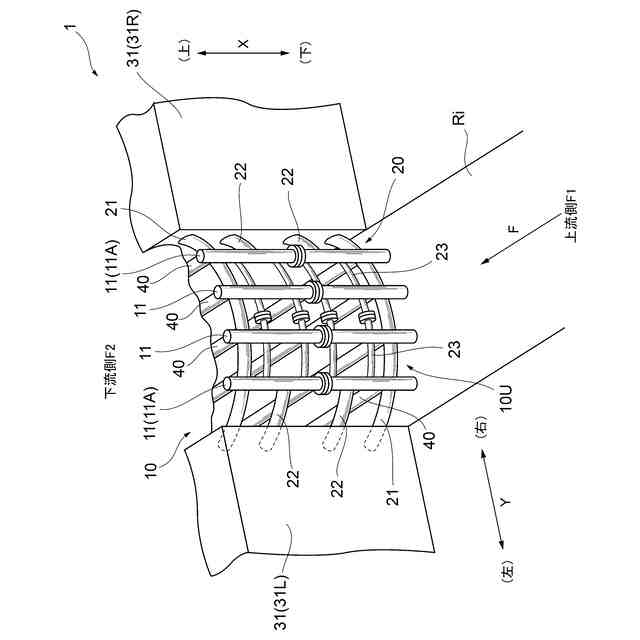

【解決手段】堰堤本体10と、1対の袖部コンクリート31,31と、底部コンクリート30とを備え、堰堤本体10の上流側F1にある上流側部分10Uは、複数の縦鋼管11と、複数の横鋼管20とを備え、複数の横鋼管20は、最も上側及び最も下側のそれぞれにあり、前記1対の袖部コンクリートに架け渡される第1横鋼管21と、袖部コンクリート31から延びており、袖部コンクリート31に隣接する縦鋼管11Aに接続する第2横鋼管22と、第1横鋼管21及び第2横鋼管22とは異なる位置にある第3横鋼管23と
を含み、第3横鋼管23のそれぞれは、縦鋼管11と、第1横鋼管21と、第2横鋼管22とを含む鋼管群PGを構成するそれぞれの鋼管に比べて、断面積が小さく、かつ、変形しやすい鋼管である。
【選択図】図1
特許請求の範囲【請求項１】
河川の流れ方向に交差する横方向に沿って設置される堰堤であって、
堰堤本体と、
前記横方向における前記河川の両側に配置され、前記堰堤本体の前記横方向における両側が固定される１対の袖部コンクリートと、
地面に打設され、前記堰堤本体の下側が固定される底部コンクリートとを備え、
前記堰堤本体のうち前記流れ方向における上流側にある上流側部分は、前記底部コンクリートから上方に立設される複数の縦鋼管と、前記１対の袖部コンクリートの間で前記横方向に延びる複数の横鋼管とを備え、
前記複数の横鋼管は、
最も上側及び最も下側のそれぞれにあり、前記１対の袖部コンクリートに架け渡される第１横鋼管と、
前記袖部コンクリートから延びており、前記横方向において前記袖部コンクリートに隣接する前記縦鋼管に接続する第２横鋼管と、
前記第１横鋼管及び前記第２横鋼管とは異なる位置にある１つ以上の第３横鋼管と
を含み、
前記第３横鋼管のそれぞれは、前記複数の縦鋼管と、前記第１横鋼管と、前記第２横鋼管とを含む鋼管群を構成するそれぞれの鋼管に比べて、断面積が小さく、かつ、変形しやすい鋼管である、堰堤。
続きを表示（約 430 文字）【請求項２】
前記複数の横鋼管は、前記第１横鋼管、前記第２横鋼管、及び前記第３横鋼管とは異なる位置にある第４横鋼管を含み、
前記鋼管群は、前記第４横鋼管をさらに含む、請求項１に記載の堰堤。
【請求項３】
前記第３横鋼管のそれぞれにおける径が、前記鋼管群を構成する鋼管のそれぞれの径よりも小さい、請求項１又は２に記載の堰堤。
【請求項４】
前記第３横鋼管のそれぞれにおける板厚が、前記鋼管群を構成する鋼管のそれぞれの板厚よりも小さい、請求項１又は２に記載の堰堤。
【請求項５】
前記１つ以上の第３横鋼管の数は複数であり、
複数の前記第３横鋼管には、前記横方向において隙間を空けて隣接する１対以上の前記第３横鋼管が含まれる、請求項１又は２に記載の堰堤。
【請求項６】
前記堰堤本体は、前記流れ方向における上流側に向かって突出するように湾曲している、請求項１又は２に記載の堰堤。

発明の詳細な説明【技術分野】
【０００１】
本発明は、堰堤に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
大雨の際などに生じる土石流に含まれる大岩や流木等を堰き止めるために、河川に配置される堰堤が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
実開平０１－１１１７２７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、低コストで構築可能な堰堤を提供することを課題の一つとする。
【課題を解決するための手段】
【０００５】
（１）：本発明は、河川の流れ方向に交差する横方向に沿って設置される堰堤であって、堰堤本体と、前記横方向における前記河川の両側に配置され、前記堰堤本体の前記横方向における両側が固定される１対の袖部コンクリートと、地面に打設され、前記堰堤本体の下側が固定される底部コンクリートとを備え、前記堰堤本体のうち前記流れ方向における上流側にある上流側部分は、前記底部コンクリートから上方に立設される複数の縦鋼管と、前記１対の袖部コンクリートの間で前記横方向に延びる複数の横鋼管とを備え、前記複数の横鋼管は、最も上側及び最も下側のそれぞれにあり、前記１対の袖部コンクリートに架け渡される第１横鋼管と、前記袖部コンクリートから延びており、前記横方向において前記袖部コンクリートに隣接する前記縦鋼管に接続する第２横鋼管と、前記第１横鋼管及び前記第２横鋼管とは異なる位置にある１つ以上の第３横鋼管とを含み、前記第３横鋼管のそれぞれは、前記複数の縦鋼管と、前記第１横鋼管と、前記第２横鋼管とを含む鋼管群を構成するそれぞれの鋼管に比べて、断面積が小さく、かつ、変形しやすい鋼管である。
【０００６】

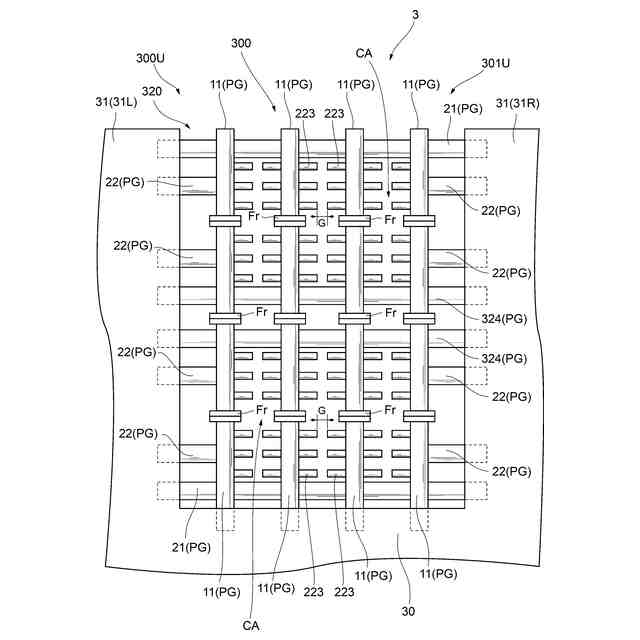

（２）：（１）において、前記複数の横鋼管は、前記第１横鋼管、前記第２横鋼管、及び前記第３横鋼管とは異なる位置にある第４横鋼管を含み、前記鋼管群は、前記第４横鋼管をさらに含んでもよい。
【０００７】

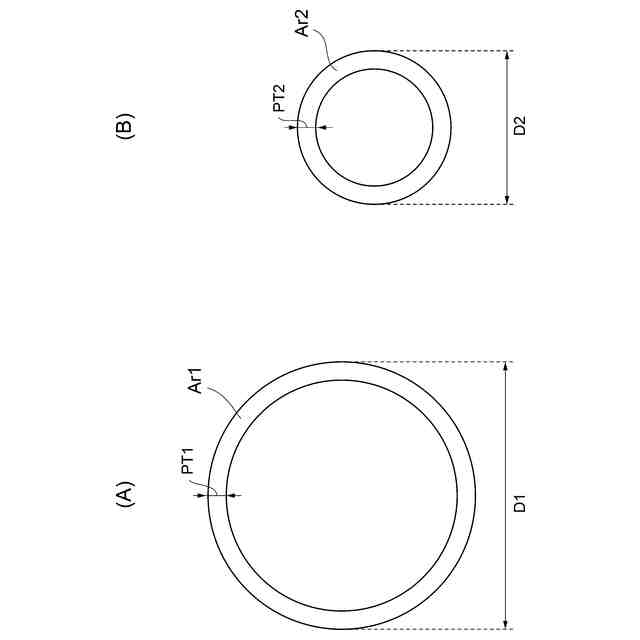

（３）：（１）又は（２）において、前記第３横鋼管のそれぞれにおける径が、前記鋼管群を構成する鋼管のそれぞれの径よりも小さくてもよい。
【０００８】

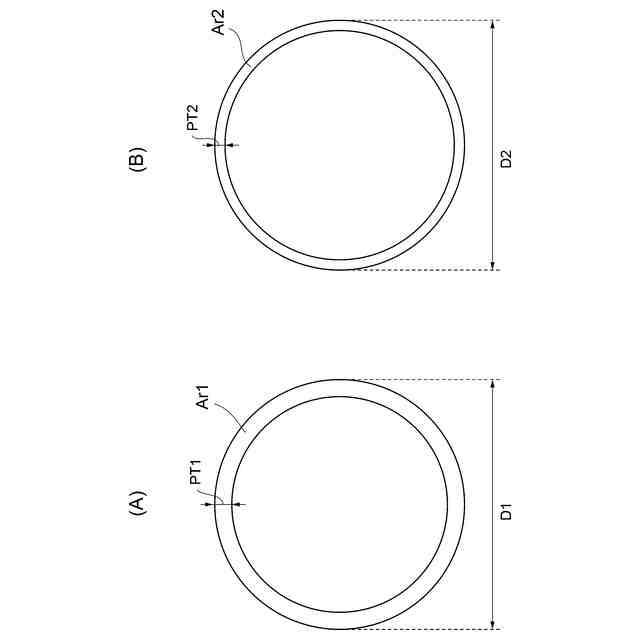

（４）：（１）又は（２）において、前記第３横鋼管のそれぞれにおける板厚が、前記鋼管群を構成する鋼管のそれぞれの板厚よりも小さくてもよい。
【０００９】

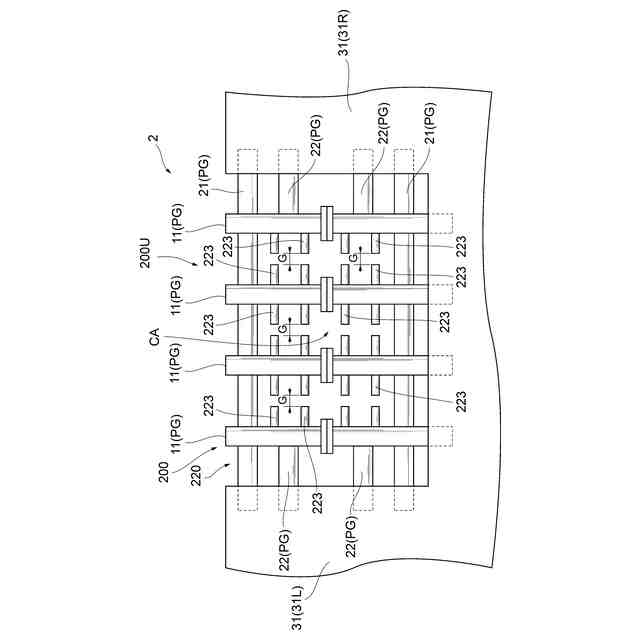

（５）：（１）から（４）のいずれかにおいて、前記１つ以上の第３横鋼管の数は複数であり、複数の前記第３横鋼管には、前記横方向において隙間を空けて隣接する１対以上の前記第３横鋼管が含まれてもよい。
【００１０】
（６）：（１）から（５）のいずれかにおいて、前記堰堤本体は、前記流れ方向における上流側に向かって突出するように湾曲していてもよい。
【発明の効果】
（【００１１】以降は省略されています）
