公開番号2025091022
公報種別公開特許公報(A)
公開日2025-06-18
出願番号2023205973
出願日2023-12-06
発明の名称燃焼炉システム、および、バイオマス燃料の燃焼方法
出願人サントリーホールディングス株式会社
代理人弁理士法人R&C
主分類F26B 21/00 20060101AFI20250611BHJP(乾燥)
要約【課題】燃焼に供されるバイオマス燃料が燃焼に適した状態であることを担保しやすい燃焼炉システムおよびバイオマス燃料の燃焼方法を実現する。
【解決手段】バイオマス燃料Tを燃料とする燃焼装置2と、バイオマス燃料Tを乾燥する乾燥部32と、燃焼装置2の排気、および、当該排気との熱交換によって加熱された気体、の少なくとも一つを含む熱媒ガスを乾燥部32に供給する供給装置7と、を備え、供給装置7が、バイオマス燃料Tの含水率に基づいて、乾燥部32に供給する熱媒ガスの流量および温度の少なくとも一つを制御する。

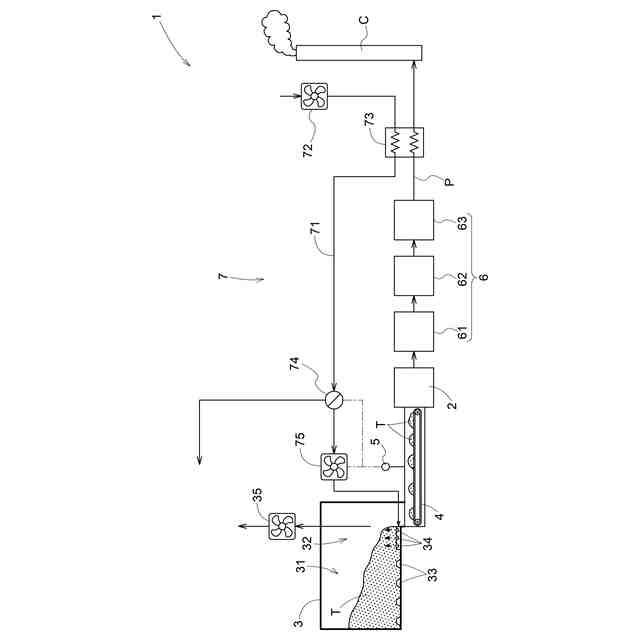

【選択図】図1
特許請求の範囲【請求項１】
バイオマス燃料を燃料とする燃焼装置と、
前記バイオマス燃料を乾燥する乾燥部と、
前記燃焼装置の排気、および、当該排気との熱交換によって加熱された気体、の少なくとも一つを含む熱媒ガスを前記乾燥部に供給する供給装置と、を備え、
前記供給装置が、前記バイオマス燃料の含水率に基づいて、前記乾燥部に供給する前記熱媒ガスの流量および温度の少なくとも一つを制御する燃焼炉システム。
続きを表示（約 1,000 文字）【請求項２】
バイオマス燃料を燃料とする燃焼装置と、
前記バイオマス燃料を貯蔵する貯蔵部と、
前記貯蔵部と前記燃焼装置との間において前記バイオマス燃料を乾燥する乾燥部と、
前記燃焼装置の排気、および、当該排気との熱交換によって加熱された気体、の少なくとも一つを含む熱媒ガスを前記乾燥部に供給する供給装置と、を備える燃焼炉システム。
【請求項３】
前記燃焼装置に供給される前記バイオマス燃料の含水率を測定する測定装置をさらに備え、
前記供給装置が、前記測定装置が測定した含水率に基づいて、前記乾燥部に供給する前記熱媒ガスの流量および温度の少なくとも一つを制御する請求項１に記載の燃焼炉システム。
【請求項４】
前記バイオマス燃料を貯蔵する貯蔵部をさらに備え、
前記乾燥部が、前記貯蔵部と前記燃焼装置との間に設けられている請求項１に記載の燃焼炉システム。
【請求項５】
前記乾燥部が、前記熱媒ガスが吹き出す吹出口を有する請求項１～４のいずれか一項に記載の燃焼炉システム。
【請求項６】
前記乾燥部が、前記吹出口を少なくとも床面に有する請求項５に記載の燃焼炉システム。
【請求項７】
前記貯蔵部および前記乾燥部を有する貯蔵装置を備える請求項２または４に記載の燃焼炉システム。
【請求項８】
バイオマス燃料を燃焼させる燃焼工程と、
前記燃焼工程において生じた排気、および、当該排気との熱交換によって加熱された気体、の少なくとも一つを含む熱媒ガスを用いて前記バイオマス燃料を乾燥させる乾燥工程と、を備え、
前記バイオマス燃料の含水率に基づいて、前記熱媒ガスの流量および温度の少なくとも一つを制御するバイオマス燃料の燃焼方法。
【請求項９】
バイオマス燃料を燃料とする燃焼装置と、前記バイオマス燃料を貯蔵する貯蔵部と、を備える燃焼炉システムを用いて前記バイオマス燃料を燃焼させるバイオマス燃料の燃焼方法であって、
前記貯蔵部と前記燃焼装置との間において、前記燃焼装置の排気、および、当該排気との熱交換によって加熱された気体、の少なくとも一つを含む熱媒ガスを用いて前記バイオマス燃料を乾燥させる乾燥工程を備えるバイオマス燃料の燃焼方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、燃焼炉システム、および、バイオマス燃料の燃焼方法、に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
化石燃料への依存度を下げ地球温暖化などの環境問題の進行を抑制する手段として、バイオマス燃料が注目されている。化石燃料に替えてバイオマス燃料を用いることで、化石燃料の消費を抑制できる。
【０００３】
多くの場合、バイオマス燃料は水分を含んでいるため、燃料としての使用に先立って乾燥を行う必要がある。たとえば特開２０１１－１１２２２８号公報（特許文献１）には、バイオ燃料を燃料とする蒸気ボイラにおいて、蒸気ボイラの燃焼ガスを利用してバイオ燃料を乾燥する発明が開示されている。また、特開２０１３－４７５９３号公報（特許文献２）には、ボイラ装置の廃熱を利用してバイオ燃料を乾燥するボイラシステムに係る発明が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１１－１１２２２８号公報
特開２０１３－４７５９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１および特許文献２の各発明では、乾燥後のバイオマス燃料が貯留された後に蒸気ボイラ等の燃焼装置に供給される構成が採用されている。これらの構成では、貯留されているバイオマス燃料が再び水分を吸収し、燃焼に適さない状態になるおそれがあった。
【０００６】
そこで、燃焼に供されるバイオマス燃料が燃焼に適した状態であることを担保しやすい燃焼炉システムおよびバイオマス燃料の燃焼方法の実現が望まれる。
【課題を解決するための手段】
【０００７】
本発明に係る第一の燃焼炉システムは、バイオマス燃料を燃料とする燃焼装置と、前記バイオマス燃料を乾燥する乾燥部と、前記燃焼装置の排気、および、当該排気との熱交換によって加熱された気体、の少なくとも一つを含む熱媒ガスを前記乾燥部に供給する供給装置と、を備え、前記供給装置が、前記バイオマス燃料の含水率に基づいて、前記乾燥部に供給する前記熱媒ガスの流量および温度の少なくとも一つを制御することを特徴とする。
【０００８】
本発明に係る第一のバイオマス燃料の燃焼方法は、バイオマス燃料を燃焼させる燃焼工程と、前記燃焼工程において生じた排気、および、当該排気との熱交換によって加熱された気体、の少なくとも一つを含む熱媒ガスを用いて前記バイオマス燃料を乾燥させる乾燥工程と、を備え、前記バイオマス燃料の含水率に基づいて、前記熱媒ガスの流量および温度の少なくとも一つを制御することを特徴とする。
【０００９】
これらの構成によれば、燃焼装置に供給されるバイオマス燃料の含水率に基づいて乾燥の度合いを調節するので、燃焼に供されるバイオマス燃料が燃焼に適した状態であることを担保しやすい。
【００１０】
本発明に係る第二の燃焼炉システムは、バイオマス燃料を燃料とする燃焼装置と、前記バイオマス燃料を貯蔵する貯蔵部と、前記貯蔵部と前記燃焼装置との間において前記バイオマス燃料を乾燥する乾燥部と、前記燃焼装置の排気、および、当該排気との熱交換によって加熱された気体、の少なくとも一つを含む熱媒ガスを前記乾燥部に供給する供給装置と、を備えることを特徴とする。
（【００１１】以降は省略されています）
