公開番号2025088720
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2024175152
出願日2024-10-04
発明の名称電極の製造方法、複合電極、電気化学素子、及び電極の製造装置
出願人株式会社リコー
代理人弁理士法人ITOH
主分類H01M 4/139 20100101AFI20250604BHJP(基本的電気素子)
要約【課題】電極を製造する際の正極ガイドとして絶縁性樹脂層を用いた場合でも、電極のカール(反り)を防ぐことができる電極の製造方法の提供。
【解決手段】基体上に、第1の溶媒、及び重合性化合物を含む絶縁性樹脂層形成用液体組成物を付与することと、絶縁性樹脂層を形成することとを含む絶縁性樹脂層形成工程と、前記基体上に、活物質、第2の溶媒を有する電極合材層形成用液体組成物を付与して、電極合材層を形成する電極合材層形成工程と、前記第1の溶媒及び前記第2の溶媒を同時に除去する除去工程と、を備える電極の製造方法。
【選択図】なし

特許請求の範囲【請求項１】
基体上に、第１の溶媒、及び重合性化合物を含む絶縁性樹脂層形成用液体組成物を付与することと、絶縁性樹脂層を形成することとを含む絶縁性樹脂層形成工程と、
前記基体上に、活物質、第２の溶媒を有する電極合材層形成用液体組成物を付与して、電極合材層を形成する電極合材層形成工程と、
前記第１の溶媒及び前記第２の溶媒を同時に除去する除去工程と、を備えることを特徴とする電極の製造方法。
続きを表示（約 630 文字）【請求項２】
前記絶縁性樹脂層形成工程は、前記付与された絶縁性樹脂層形成用液体組成物を重合することを含む請求項１に記載の電極の製造方法。
【請求項３】
前記絶縁性樹脂層は、架橋性樹脂を含む請求項２に記載の電極の製造方法。
【請求項４】
前記架橋性樹脂は、重合性化合物の架橋反応により形成される請求項３に記載の電極の製造方法。
【請求項５】
前記絶縁性樹脂層形成用液体組成物に光を照射することで重合が行われる請求項４に記載の電極の製造方法。
【請求項６】
前記架橋反応を行った後に、前記除去工程を行う請求項４に記載の電極の製造方法。
【請求項７】
前記第１の溶媒の沸点と第２の溶媒の沸点との差が４０℃以下である請求項１から６のいずれか一項に記載の電極の製造方法。
【請求項８】
前記絶縁性樹脂層と前記電極合材層とが同一平面上で接する請求項１から６のいずれか一項に記載の電極の製造方法。
【請求項９】
前記電極合材層は樹脂を含み、
前記樹脂の前記第１の溶媒に対する溶解度が１％以下である請求項１から６のいずれか一項に記載の電極の製造方法。
【請求項１０】
前記第２の溶媒が前記絶縁性樹脂層の体積を１０％以上変化させない請求項１から６のいずれか一項に記載の電極の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電極の製造方法、複合電極、電気化学素子、及び電極の製造装置に関する。
続きを表示（約 3,400 文字）【背景技術】
【０００２】
全固体二次電池は、従来のリチウムイオン二次電池に比べて、温度変化に強く、発火リスクが小さいことから安全面に優れており、また急速充電が可能なことから性能面にも優れている。このことから、電気自動車等へ搭載等、需要が拡大することが予想されている。また、各種ウェアラブル機器や医療用パッチに搭載する薄型電池に対するニーズが高まってきており、全固体二次電池に対する要求が多様化している。
【０００３】
正極と負極と固体電解質層で構成される全固体電池では、全固体電池の性能向上のために高い密度を狙って、正極、固体電解質層、及び負極を含む積層体を非常に高い圧力でプレスする場合があるが、このプレスの際に、固体電解質においてクラックなどの破損が生じ、その結果、全固体電池の使用時に、正極と負極との間で短絡が発生してしまうという問題があった。
【０００４】
電極基体上に電極合材層を形成してなる薄膜電極であって、前記電極合材層の周辺部及び該電極合材層の表面の少なくとも何れか一方に密着した樹脂層を前記電極基体の平面に沿う方向に有する電極の製造方法が知られている（例えば、特許文献１参照）。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、電極を製造する際のガイドとして絶縁性樹脂層を用いた場合でも、電極のカール（反り）を防ぐことができる電極の製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
課題を解決するための手段としての本発明の電極の製造方法は、
基体上に、第１の溶媒、及び重合性化合物を有する絶縁性樹脂層形成用液体組成物を付与することと、絶縁性樹脂層を形成することとを含む絶縁性樹脂層形成工程と、
前記基体上に、活物質、及び第２の溶媒を含む電極合材層形成用液体組成物を付与して、電極合材層を形成する電極合材層形成工程と、
前記第１の溶媒及び前記第２の溶媒を同時に除去する除去工程と、を備える。
【発明の効果】
【０００７】
本発明によれば、電極を製造する際のガイドとして絶縁性樹脂層を用いた場合でも、電極のカール（反り）を防ぐことができる電極の製造方法を提供することができる。
【図面の簡単な説明】
【０００８】

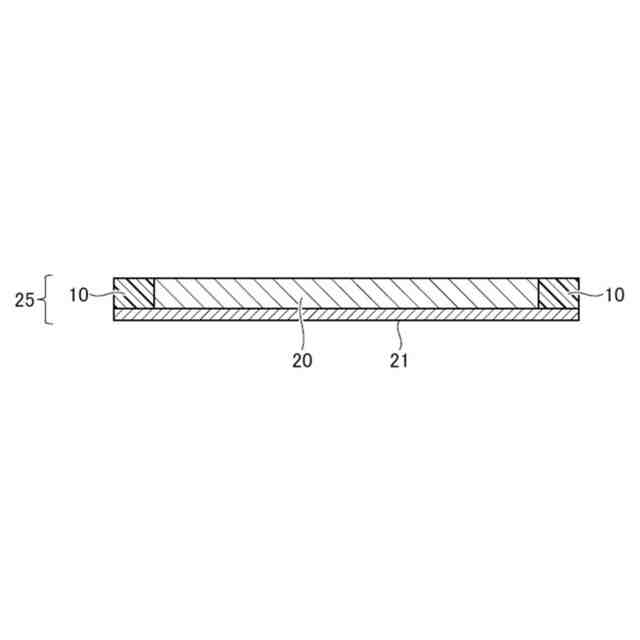

図１は、本発明の一実施形態に係る電気化学素子用電極を示す概略断面図である。

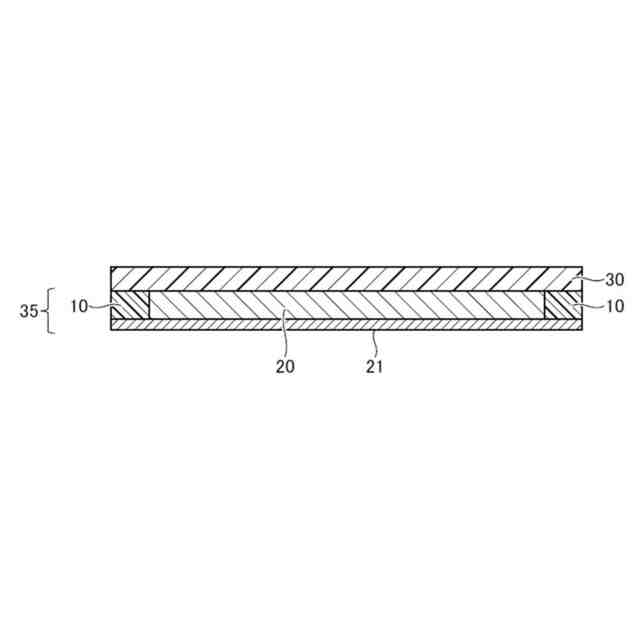

図２Ａは、本発明の一実施形態に係る電極積層体を示す概略断面図である。

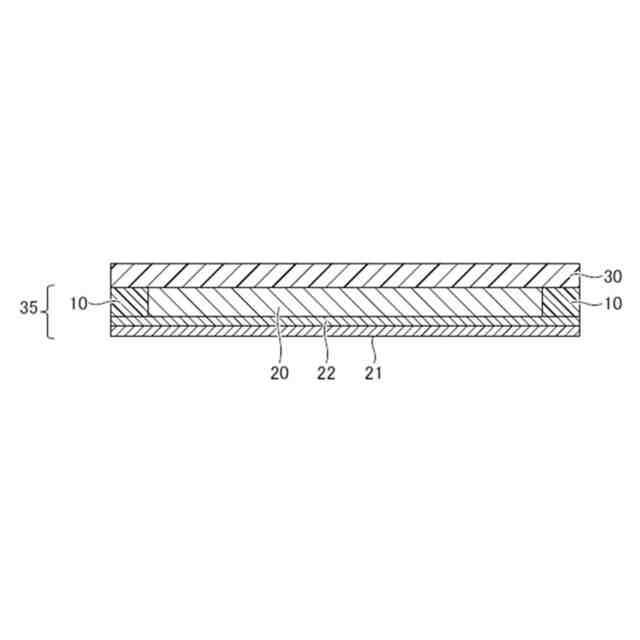

図２Ｂは、本発明の他の実施形態に係る電極積層体を示す概略断面図である。
図２Ｃは、本発明のさらに他の実施形態に係る電極積層体を示す概略断面図である。
図３は、本発明の一実施形態に係る電気化学素子用電極を示す概略上面図である。
図４は、本発明の他の実施形態に係る電気化学素子用電極を示す概略上面図である。
図５は、本発明のさらに他の実施形態に係る電気化学素子用電極を示す概略上面図である。
図６Ａは、本発明の一実施形態に係る電気化学素子用電極における絶縁性樹脂層と電極合材層との位置関係を示す概略断面図（その１）である。
図６Ｂは、本発明の一実施形態に係る電気化学素子用電極における絶縁性樹脂層と電極合材層との位置関係を示す概略断面図（その２）である。
図６Ｃは、本発明の一実施形態に係る電気化学素子用電極における絶縁性樹脂層と電極合材層との位置関係を示す概略断面図（その３）である。
図６Ｄは、本発明の一実施形態に係る電気化学素子用電極における絶縁性樹脂層と電極合材層との位置関係を示す概略断面図（その４）である。
図７は、本発明の一実施形態に係る電気化学素子用電極における絶縁性樹脂層と電極合材層との位置関係を示す概略上面図である。
図８Ａは、本発明の一実施形態に係る電気化学素子用電極における絶縁性樹脂層と電極合材層との平均厚みの関係を示す概略断面図（その１）である。
図８Ｂは、本発明の一実施形態に係る電気化学素子用電極における絶縁性樹脂層と電極合材層との平均厚みの関係を示す概略断面図（その２）である。
図８Ｃは、本発明の一実施形態に係る電気化学素子用電極における絶縁性樹脂層と電極合材層との平均厚みの関係を示す概略断面図（その３）である。
図９は、本発明の一実施形態に係る電極積層体の製造方法を実施するための、絶縁性樹脂層の製造装置（液体吐出装置）の一例を示す概略図である。
図１０は、本発明の一実施形態に係る電極積層体の製造方法を実施するための、絶縁性樹脂層の製造装置（液体吐出装置）における他の一例を示す概略図である。
図１１は、本発明の一実施形態に係る電気化学素子用電極の製造方法を説明するための概略図（その１）である。
図１２は、本発明の一実施形態に係る電極積層体の製造方法を実施するための、絶縁性樹脂層の製造装置（液体吐出装置）におけるさらに他の一例を示す概略図である。
図１３は、本発明の一実施形態に係る絶縁性樹脂層の製造装置における液体組成物付与手段としてインクジェット方式、及び転写方式を採用した印刷部の一例を示す構成図（その１）である。
図１４は、本発明の一実施形態に係る絶縁性樹脂層の製造装置における液体組成物付与手段としてインクジェット方式、及び転写方式を採用した印刷部の一例を示す構成図（その２）である。
図１５は、本発明の一実施形態に係る電気化学素子を示す概略断面図である。
図１６は、本発明の一実施形態に係る電気化学素子である全固体電池の一例を示す概略断面図である。
図１７は、本発明の一実施形態に係る電気化学素子である移動体の一例を示す概略図である。
図１８は、本発明の一実施形態に係る電極の製造方法を示す概略図である。
図１９は、本発明の他の実施形態に係る電極の製造方法を示す概略図である。
【発明を実施するための形態】
【０００９】
本発明の電極の製造方法は、本発明者らが、以下の従来技術における問題点を見出したことに基づく発明である。
すなわち、従来の固体電池用正極を用いた全固体電池の製造方法では、全固体電池における正極と負極との短絡を防止するために、正極電極合材層における固体電解質層と対向する面の外周部に正極ガイドを配置して、積層、及びプレスを実施しているが、全固体電池作製の際には非常に高い圧力がかかるため、正極ガイドのクラックや電極への圧力負荷がかかり、依然として電極、及び固体電解質層への圧力負荷によるダメージが生じるという問題がある。
なお、正極ガイドは、プレスに耐えられるようにある程度の粘弾性が必要であることから樹脂製が好ましく、生産性や電極合材層の形状多様性を鑑み、コーターを用い、液体組成物を塗布することで、塗布膜を形成することが好ましいと考えられる。しかしながら、特許文献１には、絶縁性樹脂層が、液体組成物から製造されることの開示はない。
また、生産性を高めるため正極電極合材層と電極合材層の外側に並行した絶縁性樹脂層を同時に塗工する方法が報告されている。しかしながら、特許文献１には、絶縁性樹脂層を電極合材層ガイドとして求められる膜厚を形成することは記載されていない。
【００１０】
近年、微少量乃至精密パターン塗布に対応し、材料のロスを最小限に抑えることが可能であり、製版（マスク）なしでＣＡＤデータなどから精密なパターンの塗布が可能であることから、産業用コーターとしてインクジェット方式が注目されている。さらにインクジェット印刷は、膜厚の均一性が高く、高精度な着弾、塗り分け塗布が可能であり、異形塗布、微細配線、微小片などの配線描画が可能であることから、光硬化型液体組成物を用いて、樹脂製の電極合材層ガイドを形成することが期待されている。
（【００１１】以降は省略されています）
