公開番号2025085536
公報種別公開特許公報(A)
公開日2025-06-05
出願番号2023199486
出願日2023-11-24
発明の名称検版システム、検版方法、およびプログラム
出願人株式会社リコー
代理人弁理士法人酒井国際特許事務所
主分類H04N 1/60 20060101AFI20250529BHJP(電気通信技術)
要約【課題】体裁見本の原本を不要とし、体裁見本をスキャナで読み取ったスキャンデータとスキャナのプロファイルから検版を実施することができる、検版システム、検版方法、およびプログラムを提供する。
【解決手段】本発明は、RGBの体裁見本のスキャンデータをL*a*b*値へ色変換してから、前記体裁見本のスキャンデータに基づいて、画像形成装置で印刷した画像の検版を実施するためのマスタ画像を生成する生成手段と、前記体裁見本のスキャンデータと前記マスタ画像とを結び付けて保存可能な情報記憶手段と、前記情報記憶手段に記憶される前記体裁見本のスキャンデータと前記マスタ画像に基づいて、前記画像形成装置で印刷される画像の検版の実施結果を通知する通知手段と、を備える。
【選択図】図1
特許請求の範囲【請求項1】
RGBの体裁見本のスキャンデータをL*a*b*値へ色変換してから、前記体裁見本のスキャンデータに基づいて、画像形成装置で印刷した画像の検版を実施するためのマスタ画像を生成する生成手段と、
前記体裁見本のスキャンデータと前記マスタ画像とを結び付けて保存可能な情報記憶手段と、
前記情報記憶手段に記憶される前記体裁見本のスキャンデータと前記マスタ画像に基づいて、前記画像形成装置で印刷される画像の検版の実施結果を通知する通知手段と、
を備える検版システム。
続きを表示(約 830 文字)【請求項2】
印刷条件毎にCMYKの入力に対するRGBの出力の色変換量を算出する算出手段と、
前記画像形成装置の前記印刷条件に対応する前記色変換量、およびRGBの前記マスタ画像と前記印刷した画像のRGBの読取画像との色味の差分に基づいて、前記読取画像を前記マスタ画像の色味を合わせるCMYKの補正量を算出して前記画像形成装置に反映する反映手段と、
を備える、請求項1に記載の検版システム。
【請求項3】
前記生成手段は、前記体裁見本のスキャンデータを日本JIS(JIS Z 8781-4)のL*a*b*値に色変換する、請求項1または2に記載の検版システム。
【請求項4】
前記マスタ画像と前記画像形成装置で印刷される画像とを比較して検版を実施する検査手段部をさらに備える請求項1に記載の検版システム。
【請求項5】
検版システムで実行される検版方法であって、
RGBの体裁見本のスキャンデータをL*a*b*値へ色変換してから、前記体裁見本のスキャンデータに基づいて、画像形成装置で印刷した画像の検版を実施するためのマスタ画像を生成する工程と、
情報記憶手段に記憶される前記体裁見本のスキャンデータと前記マスタ画像に基づいて、前記画像形成装置で印刷される画像の検版の実施結果を通知する工程と、
を含む検版方法。
【請求項6】
コンピュータを、
RGBの体裁見本のスキャンデータをL*a*b*値へ色変換してから、前記体裁見本のスキャンデータに基づいて、画像形成装置で印刷した画像の検版を実施するためのマスタ画像を生成する生成手段と、
情報記憶手段に記憶される前記体裁見本のスキャンデータと前記マスタ画像に基づいて、前記画像形成装置で印刷される画像の検版の実施結果を通知する通知手段と、
して機能させるためのプログラム。

発明の詳細な説明【技術分野】
【0001】
本発明は、検版システム、検版方法、およびプログラムに関する。
続きを表示(約 1,600 文字)【背景技術】
【0002】
印刷元の画像データである原稿画像データと、原稿画像データの印刷物をスキャンして得られる画像データを比較して、印刷物が正常であるかを検査する画像検査技術がある。
【0003】
特許文献1は、オフセット印刷における製版前のデジタル検版技術に関する発明であり、原稿画像データと、体裁見本をスキャナで読み取ったスキャンデータと、をビットマップ形式で比較することで、検版を実施する技術が開示されている。これにより、従来のDTP(Desk Top Publishing)編集作業環境を得意先と合わせてから出力し、出力物を紙媒体のまま、もしくはデータ化してから目視検版する方式に対し、作業負荷の低減と差異点の見落としのリスク低減を可能としている。
【発明の概要】
【発明が解決しようとする課題】
【0004】
しかしながら、上記の技術は、原稿画像データと体裁見本のスキャンデータを直接比較するため、体裁見本が紙媒体で入稿され特性を把握できているスキャナで読み取れる場合には問題ないが、体裁見本がスキャンデータとして入稿されるような場合には、スキャナ特性が不明で体裁見本の実際の色味が分からないため、正確な検査が実施できない。
【0005】
また、上記の技術は、オフセット印刷における製版前の検版を想定しているため、本印刷はその版を用いて行われるが、デジタル印刷では画像データからそのまま画像形成するため、本印刷を実施する画像形成装置において出力物に対する検版が必要である。
【0006】
本発明は、上記に鑑みてなされたものであって、体裁見本の原本を不要とし、体裁見本をスキャナで読み取ったスキャンデータとスキャナのプロファイルから検版を実施することができる、検版システム、検版方法、およびプログラムを提供することを目的とする。
【課題を解決するための手段】
【0007】
上述した課題を解決し、目的を達成するために、本発明は、RGBの体裁見本のスキャンデータをL*a*b*値へ色変換してから、前記体裁見本のスキャンデータに基づいて、画像形成装置で印刷した画像の検版を実施するためのマスタ画像を生成する生成手段と、前記体裁見本のスキャンデータと前記マスタ画像とを結び付けて保存可能な情報記憶手段と、前記情報記憶手段に記憶される前記体裁見本のスキャンデータと前記マスタ画像に基づいて、前記画像形成装置で印刷される画像の検版の実施結果を通知する通知手段と、を備える。
【発明の効果】
【0008】
本発明によれば、体裁見本の原本を不要とし、体裁見本をスキャナで読み取ったスキャンデータとスキャナのプロファイルから検版を実施することができる、という効果を奏する。
【図面の簡単な説明】
【0009】

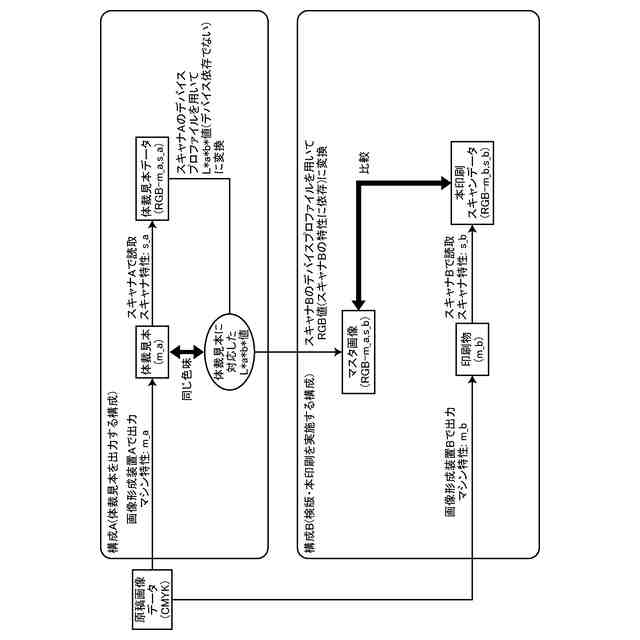

図1は、本実施の形態にかかる検版システムの特徴の一例を説明するための図である。

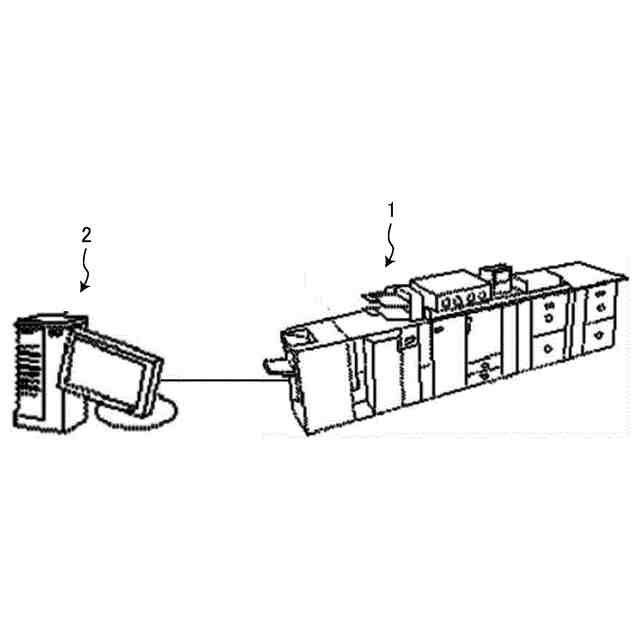

図2は、本実施の形態にかかる検版システムの構成の一例を示す図である。

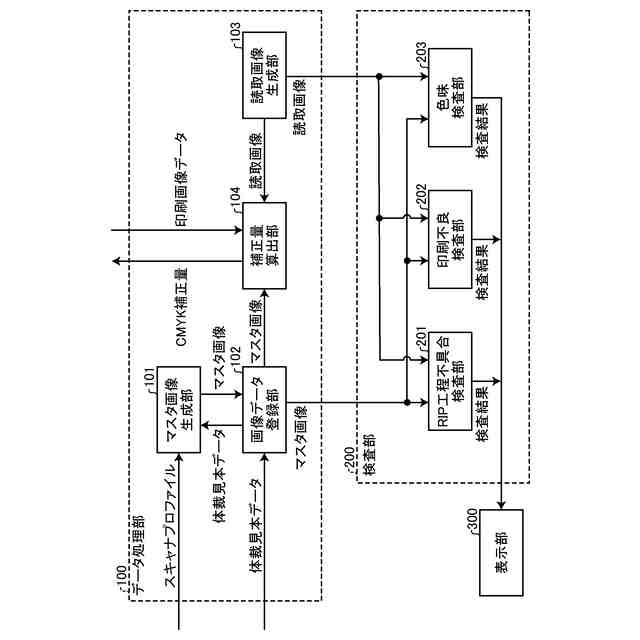

図3は、本実施の形態にかかる検版システムが有する画像形成装置の機能構成の一例を示す図である。

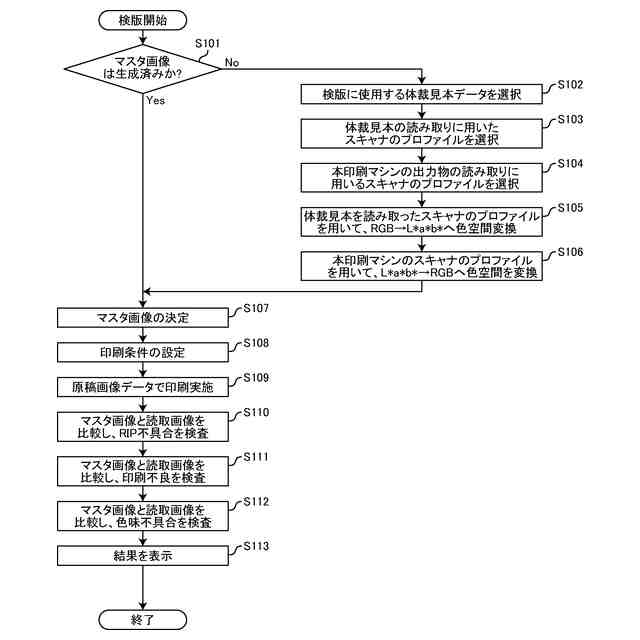

図4は、本実施の形態にかかる検版システムの検版の流れの一例を示すフローチャートである。

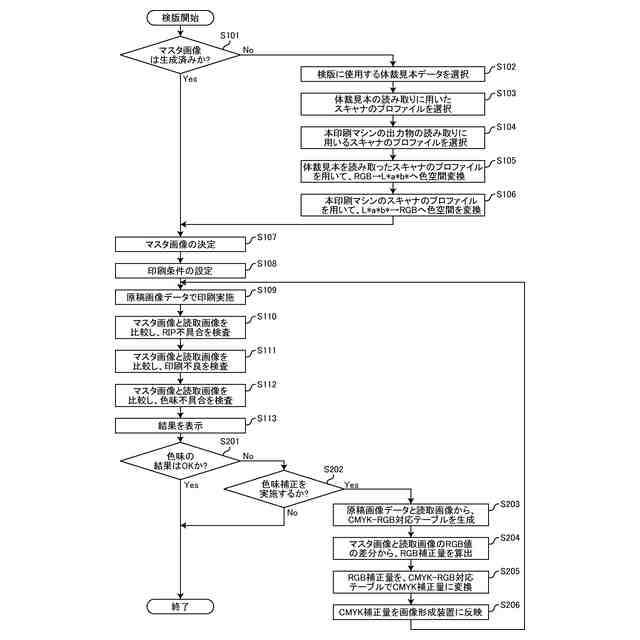

図5は、本実施の形態にかかる検版システムにおけるCMYK補正量の算出処理の流れの一例を示すフローチャートである。
図6は、本実施の形態にかかる検版システムにおけるCMYK補正量の算出処理の一例を説明するための図である。
【発明を実施するための形態】
【0010】
以下に添付図面を参照して、検版システム、検版方法、およびプログラムの実施の形態を詳細に説明する。
(【0011】以降は省略されています)
