公開番号2025083818
公報種別公開特許公報(A)
公開日2025-06-02
出願番号2023197422
出願日2023-11-21
発明の名称媒体処理装置及び画像形成システム
出願人株式会社リコー
代理人弁理士法人武和国際特許事務所
主分類B65H 37/04 20060101AFI20250526BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】複数の媒体を圧着綴じする媒体処理装置において、媒体束を強固に綴じる技術を提供する。
【解決手段】媒体処理装置は、媒体を載置する載置部と、載置部に載置された複数の媒体を加圧変形させて綴じる圧着綴じを実施する圧着綴じ手段と、圧着綴じ手段を制御する制御手段とを備える。制御手段は、N枚の媒体を綴じる場合において、M(<N)枚の媒体が載置部に載置された時点、及びN枚の媒体が載置部に載置された時点で、圧着綴じ手段に圧着綴じを実施させる。
【選択図】図15
特許請求の範囲【請求項１】
媒体を載置する載置部と、
前記載置部に載置された複数の前記媒体を加圧変形させて綴じる圧着綴じを実施する圧着綴じ手段と、
前記圧着綴じ手段を制御する制御手段とを備え、
前記制御手段は、Ｎ枚の前記媒体を綴じる場合において、Ｍ（＜Ｎ）枚の前記媒体が前記載置部に載置された時点、及びＮ枚の前記媒体が前記載置部に載置された時点で、前記圧着綴じ手段に前記圧着綴じを実施させることを特徴とする媒体処理装置。
続きを表示（約 1,300 文字）【請求項２】
請求項１に記載の媒体処理装置において、
前記制御手段は、Ｎが偶数の場合に、（Ｎ×１／２－２）以上で且つＮ未満であるＭ枚の前記媒体が前記載置部に載置された時点で、１回目の前記圧着綴じを前記圧着綴じ手段に実施させることを特徴とする媒体処理装置。
【請求項３】
請求項１に記載の媒体処理装置において、
前記制御手段は、Ｎが奇数の場合に、（Ｎ×１／２－２．５）以上で且つＮ未満であるＭ枚の前記媒体が前記載置部に載置された時点で、１回目の前記圧着綴じを前記圧着綴じ手段に実施させることを特徴とする媒体処理装置。
【請求項４】
請求項１に記載の媒体処理装置において、
前記制御手段は、
前記載置部に載置されたＭ枚の前記媒体の綴じ位置に対して、前記圧着綴じ手段に前記圧着綴じを実施させ、
前記載置部に載置されたＮ枚の前記媒体の前記綴じ位置に対して、前記圧着綴じ手段に前記圧着綴じを実施させることを特徴とする媒体処理装置。
【請求項５】
請求項４に記載の媒体処理装置において、
前記載置部に載置された前記媒体に液体を付与する液体付与手段をさらに備え、
前記制御手段は、
前記載置部に載置された１枚目～Ｍ枚目までの少なくとも１枚の前記媒体の前記綴じ位置に対して、前記液体付与手段に液体を付与させ、
前記載置部に載置された（Ｍ＋１）枚目～Ｎ枚目までの少なくとも１枚の前記媒体の前記綴じ位置に対して、前記液体付与手段に液体を付与させることを特徴とする媒体処理装置。
【請求項６】
請求項１に記載の媒体処理装置において、
前記制御手段は、
前記載置部に載置されたＭ枚の前記媒体の第一綴じ位置に対して、前記圧着綴じ手段に前記圧着綴じを実施させ、
前記載置部に載置されたＮ枚の前記媒体の前記第一綴じ位置と異なる第二綴じ位置に対して、前記圧着綴じ手段に前記圧着綴じを実施させることを特徴とする媒体処理装置。
【請求項７】
請求項６に記載の媒体処理装置において、
前記載置部に載置された前記媒体に液体を付与する液体付与手段をさらに備え、
前記制御手段は、
前記載置部に載置された１枚目～Ｍ枚目までの少なくとも１枚の前記媒体の前記第一綴じ位置に対して、前記液体付与手段に液体を付与させ、
前記載置部に載置された１枚目～Ｎ枚目までの少なくとも１枚の前記媒体の前記第二綴じ位置に対して、前記液体付与手段に液体を付与させることを特徴とする媒体処理装置。
【請求項８】
請求項１に記載の媒体処理装置において、
前記制御手段は、
Ｎが閾値以上の場合に、Ｍ枚の前記媒体が前記載置部に載置された時点で、１回目の前記圧着綴じを前記圧着綴じ手段に実施させ、
Ｎが前記閾値未満の場合に、Ｎ枚の前記媒体が前記載置部に載置された時点で、１回目の前記圧着綴じを前記圧着綴じ手段に実施させることを特徴とする媒体処理装置。
【請求項９】
前記媒体に画像を形成する画像形成装置と、
請求項１に記載の媒体処理装置と、を備える画像形成システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、媒体処理装置及び画像形成システムに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来より、画像形成装置によって画像が形成されたシート状の媒体を積載する積載トレイと、積載トレイに積載された複数の媒体を束（以下、「媒体束」と表記する。）にして綴じる綴じ手段とを備える媒体処理装置が知られている。
【０００３】
このような媒体処理装置の中には、省資源化や環境負荷の低減を鑑みる観点から、金属製の綴じ針を用いずに、凹凸状の綴じ歯で媒体束を挟持して加圧変形させる所謂「圧着綴じ」が可能なものがある（例えば、特許文献１を参照）。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、綴じ歯による綴じ力は媒体束の中間に伝わりにくいので、媒体束を構成する媒体の枚数が多くなると、圧着綴じされた媒体束が事後的に分離しやすくなるという課題がある。
【０００５】
本発明は、このような課題を解決するためになされたものであり、複数の媒体を圧着綴じする媒体処理装置において、媒体束を強固に綴じる技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明の一態様は、媒体を載置する載置部と、前記載置部に載置された複数の前記媒体を加圧変形させて綴じる圧着綴じを実施する圧着綴じ手段と、前記圧着綴じ手段を制御する制御手段とを備え、前記制御手段は、Ｎ枚の前記媒体を綴じる場合において、Ｍ（＜Ｎ）枚の前記媒体が前記載置部に載置された時点、及びＮ枚の前記媒体が前記載置部に載置された時点で、前記圧着綴じ手段に前記圧着綴じを実施させることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、複数の媒体を圧着綴じする媒体処理装置において、媒体束を強固に綴じることができる。
【図面の簡単な説明】
【０００８】
画像形成システムの全体構成を示す図。

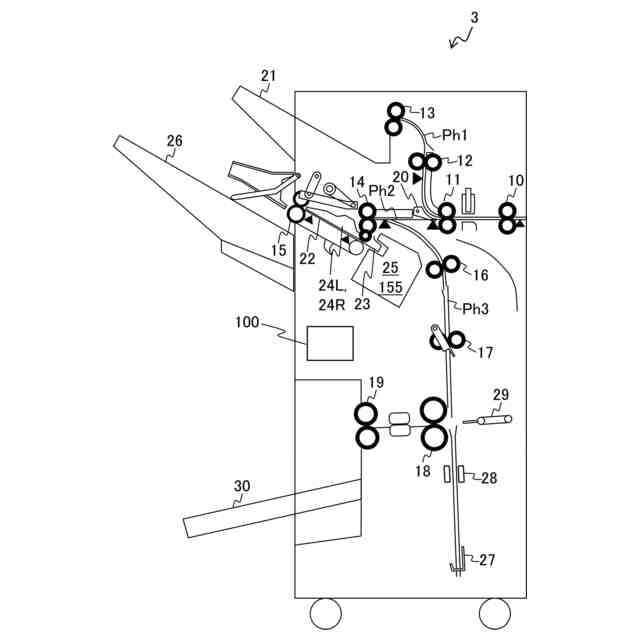

第一実施形態に係る後処理装置の内部構造を示す図。

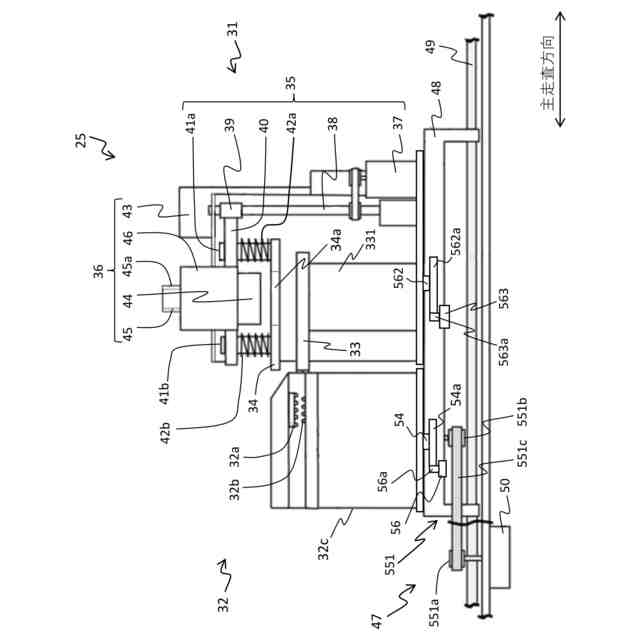

端綴じ処理部を搬送方向の上流側から見た模式図。

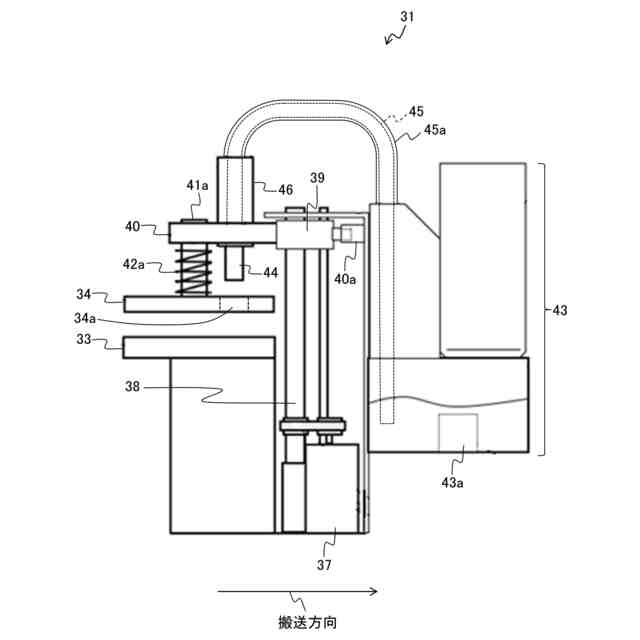

端綴じ処理部を主走査方向の液体付与部側から見た模式図。

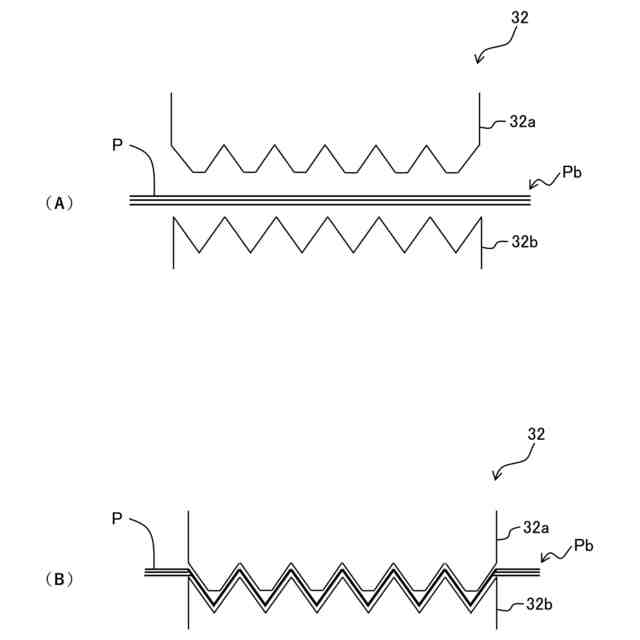

圧着部の構成を示す模式図。

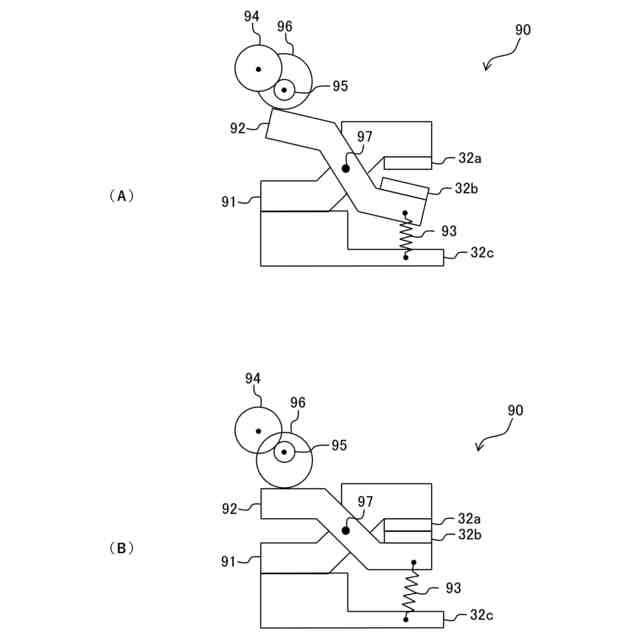

上圧着歯及び下圧着歯を接離させる接離機構を示す図。

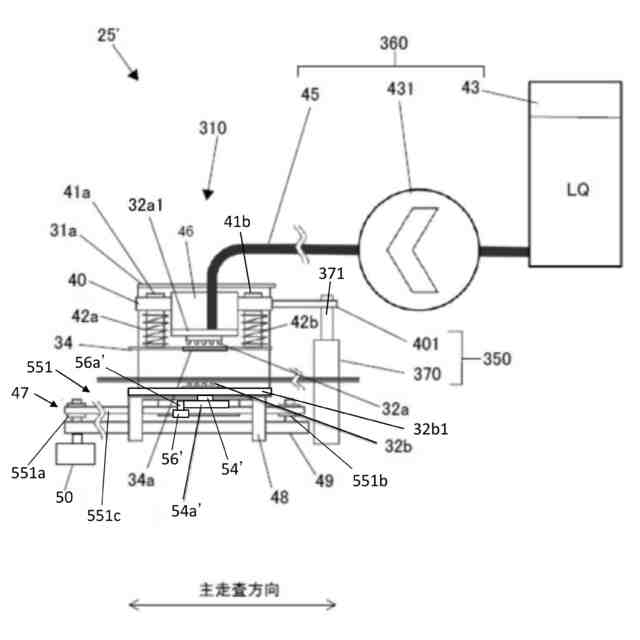

端綴じ処理部の変形例を示す図。

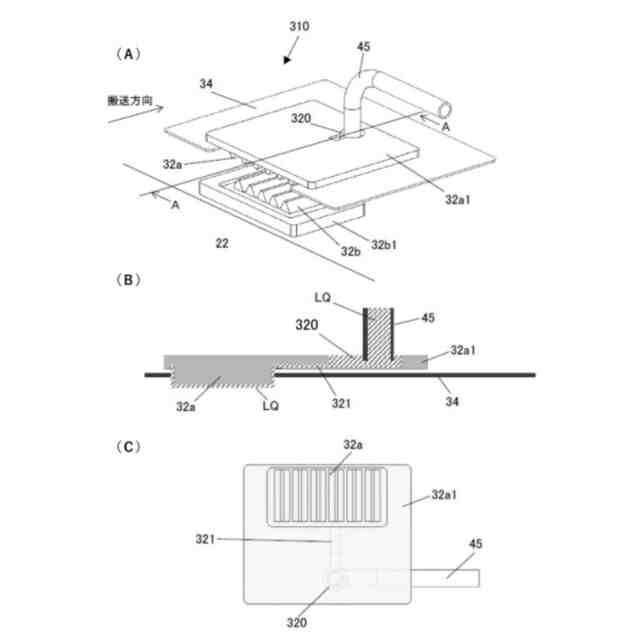

端綴じ処理部の変形例に係る液体付与圧着部を示す図。

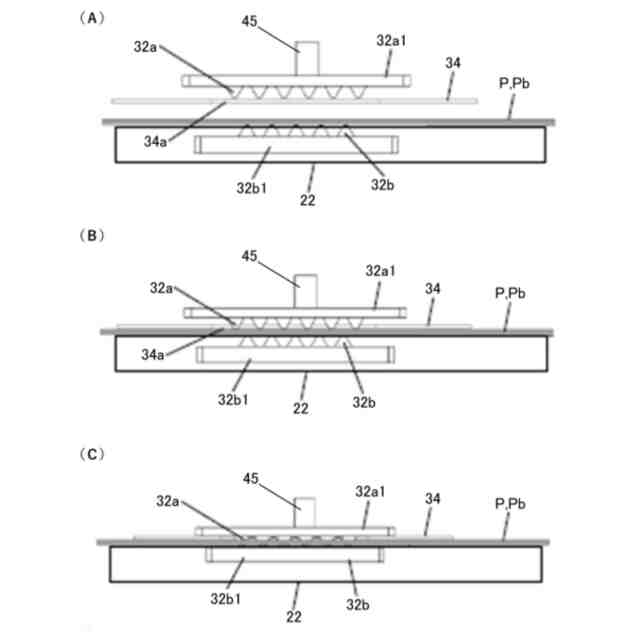

図８の液体付与圧着部による液体付与動作及び圧着綴じ動作を示す図。
第一実施形態に係る後処理装置を制御する制御ブロックのハードウェア構成図。
端綴じ処理部による綴じ処理理のフローチャート。
端綴じ処理部による綴じ処理中における液体付与部及び圧着部の位置を示す図。
用紙束を圧着綴じした場合の綴じ力を示す図。
綴じ回数決定処理のフローチャート。
圧着綴じを２回実施する綴じ処理のフローチャート。
同一の綴じ位置に液体を付与する場合の用紙束の状態を示す図。
同一の綴じ位置を２回綴じる場合の用紙束の状態を示す図。
異なる綴じ位置に液体を付与する場合の用紙束の状態を示す図。
異なる綴じ位置を綴じる場合の用紙束の状態を示す図。
綴じ位置のバリエーションを示す図。
図１１の綴じ処理と、図１５の綴じ処理との綴じ力を比較する図。
【発明を実施するための形態】
【０００９】

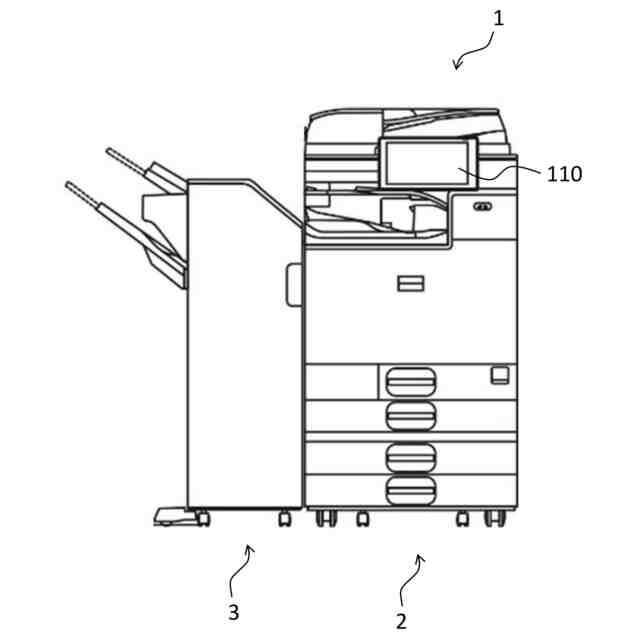

以下、本発明に係る画像形成システム１について、図面を参照しながら説明する。図１は、画像形成システム１の全体構成を示す図である。画像形成システム１は、用紙Ｐ（シート状の媒体）に画像を形成し、画像が形成された用紙Ｐに対して後処理を施す機能を有する。図１に示すように、画像形成システム１は、画像形成装置２と、本発明に係る後処理装置３（媒体処理装置）とで構成される。
【００１０】
画像形成装置２は、用紙Ｐに画像を形成し、画像を形成した用紙Ｐを後処理装置３に排出する。画像形成装置２は、用紙Ｐが収容されたトレイと、トレイに収容された用紙Ｐを搬送する搬送部と、搬送部によって搬送された用紙Ｐに画像を形成する画像形成部とを備える。画像形成部は、インクを用いて画像を形成するインクジェット方式でもよいし、トナーを用いて画像を形成する電子写真方式でもよい。画像形成装置２の構成は既に周知なので、詳細な説明は省略する。
（【００１１】以降は省略されています）
