公開番号2025096796
公報種別公開特許公報(A)
公開日2025-06-30
出願番号2023212713
出願日2023-12-18
発明の名称情報処理装置、情報表示方法
出願人株式会社リコー
代理人個人,個人
主分類H04L 67/04 20220101AFI20250623BHJP(電気通信技術)
要約【課題】各拠点の描画データが小さくなることを抑制して各拠点の描画データを表示すること。
【解決手段】本発明は、描画可能領域の任意の表示領域を表示するか又はページ単位で表示領域を切り替える複数の機器とネットワークを介して通信できる情報処理装置であって、表示領域に描画された描画データを複数の機器から受信する描画データ受信部と、受信した複数の描画データを1つの描画可能領域又は前記機器と同じページに書き込む書き込み部と、所定の機器の表示領域に対応する領域に、描画可能領域の少なくとも一部の描画データを移動して領域に複数の機器の描画データを配置するか、又は、領域に複数のページの描画データを配置させる描画データ移動部と、描画データ移動部が領域に配置させた各機器の描画データを所定の機器に送信する描画データ送信部と、を有する。
【選択図】図5
特許請求の範囲【請求項１】
描画可能領域の任意の表示領域を表示するか又はページ単位で前記表示領域を切り替える複数の機器とネットワークを介して通信できる情報処理装置であって、
前記表示領域に描画された描画データを複数の前記機器から受信する描画データ受信部と、
受信した複数の描画データを１つの前記描画可能領域又は前記機器と同じページに書き込む書き込み部と、
所定の機器の前記表示領域に対応する領域に、前記描画可能領域の少なくとも一部の前記描画データを移動して前記領域に前記複数の機器の前記描画データを配置するか、又は、前記領域に複数のページの前記描画データを配置させる描画データ移動部と、
前記描画データ移動部が前記領域に配置させた各機器の前記描画データを前記所定の機器に送信する描画データ送信部と、
を有する情報処理装置。
続きを表示（約 2,200 文字）【請求項２】
前記描画可能領域に書き込まれた前記描画データを前記機器ごとにグループ化する描画データグループ処理部を有し、
前記描画データ移動部は、第１のグループと第２のグループの間に空きスペースがある場合、前記空きスペースがなくなるように、前記第１のグループ又は前記第２のグループを移動させる請求項１に記載の情報処理装置。
【請求項３】
グループ化された前記機器ごとの前記描画データから文字を検出する手書き文字検出部と、
前記第１のグループから検出された文字の大きさの平均と前記第２のグループから検出された文字の大きさの平均の比率を求め、前記比率が閾値を超えた場合、前記第１のグループと前記第２のグループの前記描画データの大きさを、前記比率が閾値になるように調整する描画データ拡大縮小部と、
を有する請求項２に記載の情報処理装置。
【請求項４】
前記描画データの一覧表示を要求した第１の機器の前記表示領域が横長であり、
前記描画可能領域において、前記第１の機器の前記表示領域に描画された前記描画データの下に、第２の機器で前記描画データが書き込まれ、前記第１の機器の前記表示領域に前記第１の機器と前記第２の機器の前記描画データが収まらない場合、
前記描画データ移動部は、前記第１の機器で描画された前記描画データの第１のグループの横に、前記第２の機器で描画された前記描画データの第２のグループを移動させる請求項２に記載の情報処理装置。
【請求項５】
前記第１の機器の前記表示領域に、前記第１のグループ及び移動された前記第２のグループの全体の前記描画データが収まらない場合、
前記全体の前記描画データが前記描画データの一覧表示を要求した前記機器の前記表示領域に収まるように前記全体の前記描画データの大きさを縮小する描画データ拡大縮小部を有する、
請求項４に記載の情報処理装置。
【請求項６】
前記描画データ受信部がＮ個の前記機器から前記描画データを受信しており、
前記描画可能領域に書き込まれたＮ個の前記機器からの前記描画データを前記機器ごとにグループ化する描画データグループ処理部と、
各グループの前記描画データから文字を検出する手書き文字検出部と、
前記グループごとに前記文字のサイズの第１の平均を算出し、
該第１の平均に基づいて各グループ間の前記文字のサイズの第２の平均を算出し、
前記第１の平均に対する前記第２の平均の比率で各グループの前記描画データを拡大又は縮小する描画データ拡大縮小部と、を有し、
前記描画データ移動部は、前記描画データの一覧表示を要求した前記機器の前記表示領域をＮ個の領域に均等に分割し、各領域に、拡大又は縮小された各グループの前記描画データを配置させる請求項１に記載の情報処理装置。
【請求項７】
前記描画データ移動部は、前記Ｎ個の領域の左上コーナーに、各グループの左上コーナーが一致するように拡大又は縮小された各グループの前記描画データを配置させ、
任意のグループが割り当てられた前記領域から第１の描画データが別の領域にはみ出した場合、
前記描画データ移動部は、前記別の領域の第２の描画データを、前記別の領域において前記第１の描画データがはみ出した方向にはみ出した分だけ移動させる請求項６に記載の情報処理装置。
【請求項８】
右側の前記領域に移動された前記グループが前記描画データの一覧表示を要求した前記機器の前記表示領域の横方向に入らない場合であり、
左側の前記領域に移動された前記グループと前記左側の前記領域と同じ高さの右側の前記領域に移動された前記グループとの間に空きスペースがある場合、
前記描画データ移動部は、前記空きスペースがなくなるように、右側の前記グループを左方向に移動させる請求項７に記載の情報処理装置。
【請求項９】
前記機器からの要求に応じて新しいページを作成するページ管理部と、
前記描画データを前記ページごとにグループ化してグループを作成する描画データグループ処理部と、
前記ページごとに、前記描画データから文字を検出する手書き文字検出部と、
前記グループごとに前記文字のサイズの第１の平均を算出し、
該第１の平均に基づいて各グループ間の前記文字のサイズの第２の平均を算出し、
前記第１の平均に対する前記第２の平均の比率で各ページの前記描画データを拡大又は縮小する描画データ拡大縮小部を有し、
前記描画データ移動部は、確保した統合領域において、拡大又は縮小された各グループの前記描画データを重ならないように配置する請求項１に記載の情報処理装置。
【請求項１０】
前記統合領域が、前記描画データの一覧表示を要求した前記機器の表示領域より大きい場合、
前記描画データ拡大縮小部は、前記統合領域に配置された各グループの前記描画データを前記描画データの一覧表示を要求した前記機器の表示領域に収まるように縮小する請求項９に記載の情報処理装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、情報処理装置、及び情報表示方法に関する。
続きを表示（約 4,200 文字）【背景技術】
【０００２】
複数の拠点間の遠隔会議においてユーザが手書き入力可能な電子黒板などの機器が利用されている。また、異なる拠点間での遠隔会議等において、各拠点で表示される手書きデータ等の描画データを各拠点の機器が共有しながら、それぞれの拠点から同じ画面に手書き入力を行う方法も知られている。
【０００３】
遠隔会議において、各拠点のユーザが、手書き入力された内容を効率よく把握する技術が考案されている（例えば、特許文献１参照）。特許文献１には、端末の画面サイズに対応した領域内、及び、その領域外にある描画データを１画面で見られるように、全体を縮小表示する構成が開示されている。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の技術では、各拠点の描画データの全体を縮小表示するため描画データが非常に小さくなってしまうという問題があった。例えば、複数のページに描画された描画データの全体を一覧表示させる場合、ページ内に隙間があるので空白部分が多くなり、全体を縮小表示すると描画データが小さくなってしまう。各拠点のユーザが広大な描画可能領域の任意の位置に手書きする場合、各拠点の描画データの位置が離れていると空白部分が多くなり、全体を縮小表示すると描画データが非常に小さくなってしまう。
【０００５】
本発明は、上記課題に鑑み、各拠点の描画データが小さくなることを抑制して各拠点の描画データを表示できる技術を提供する。
【課題を解決するための手段】
【０００６】
上記課題に鑑み、本発明は、描画可能領域の任意の表示領域を表示するか又はページ単位で前記表示領域を切り替える複数の機器とネットワークを介して通信できる情報処理装置であって、前記表示領域に描画された描画データを複数の前記機器から受信する描画データ受信部と、受信した複数の描画データを１つの前記描画可能領域又は前記機器と同じページに書き込む書き込み部と、所定の機器の前記表示領域に対応する領域に、前記描画可能領域の少なくとも一部の前記描画データを移動して前記領域に前記複数の機器の前記描画データを配置するか、又は、前記領域に複数のページの前記描画データを配置させる描画データ移動部と、前記描画データ移動部が前記領域に配置させた各機器の前記描画データを前記所定の機器に送信する描画データ送信部と、を有する。
【発明の効果】
【０００７】
各拠点の描画データが小さくなることを抑制して各拠点の描画データを表示することができる。
【図面の簡単な説明】
【０００８】
本実施形態の会議サーバが、複数の拠点にある機器の描画データを一覧表示する処理の概略を説明する図である。

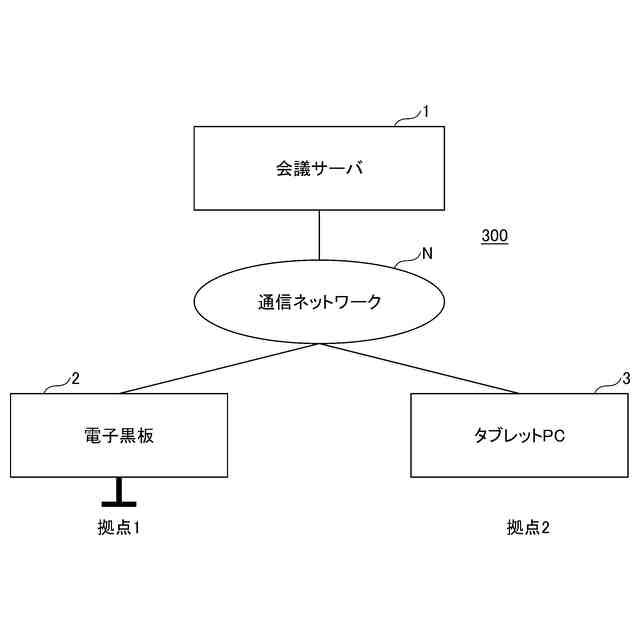

遠隔会議システムのシステム構成例を示す図である。

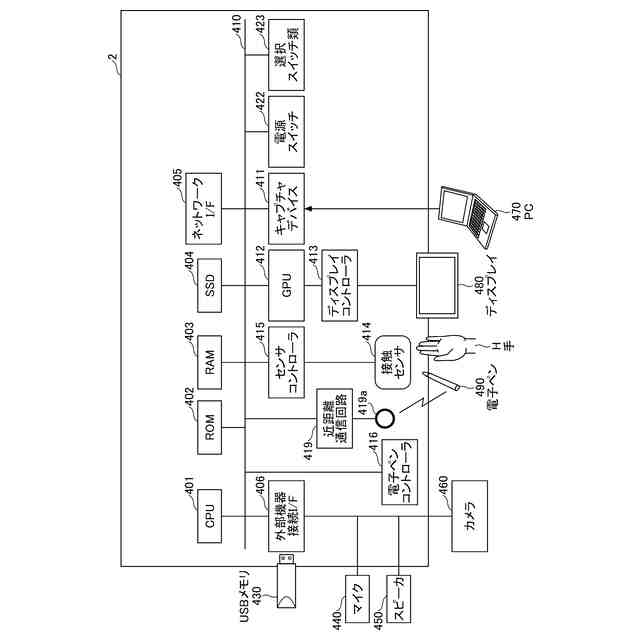

電子黒板の一例のハードウェア構成図である。

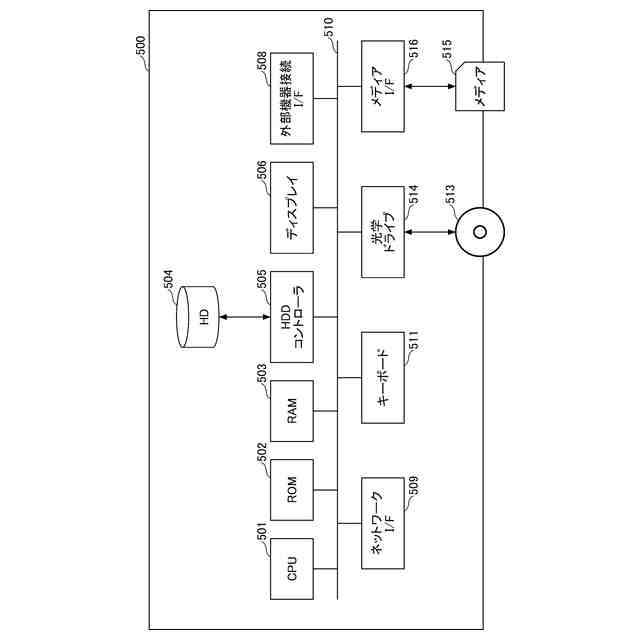

会議サーバの一例のハードウェア構成図である。

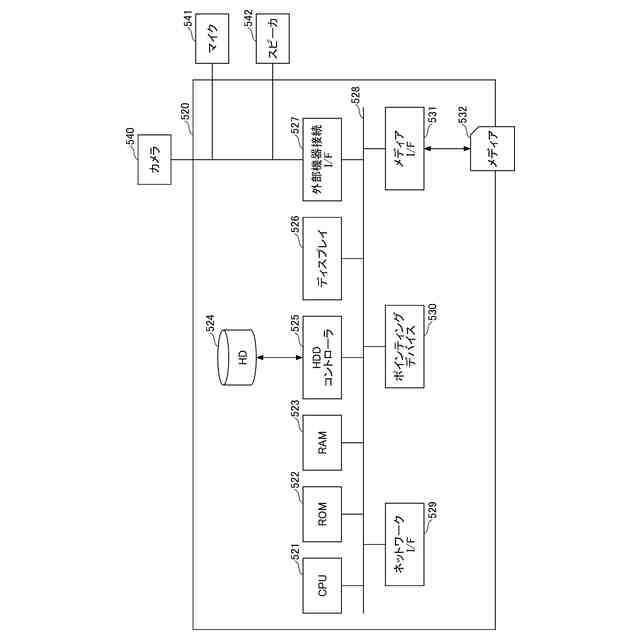

タブレットＰＣの一例のハードウェア構成図である

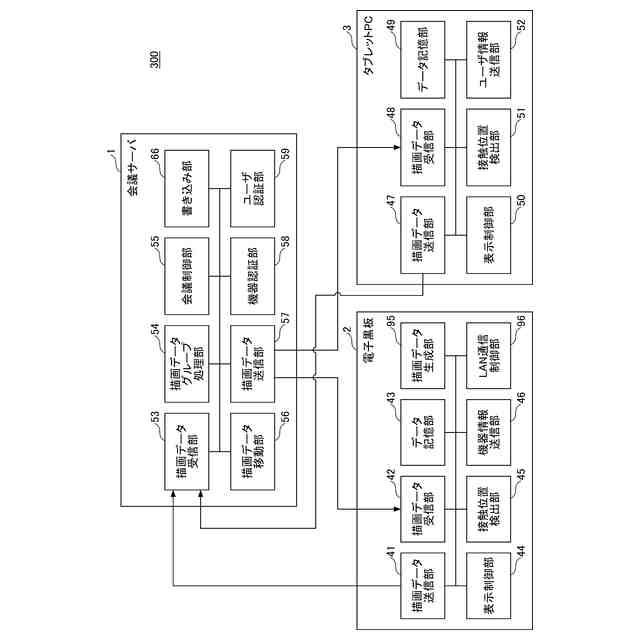

遠隔会議システムにおける会議サーバ、電子黒板、及び、タブレットＰＣの機能をブロックに分けて説明する機能ブロック図の一例である。

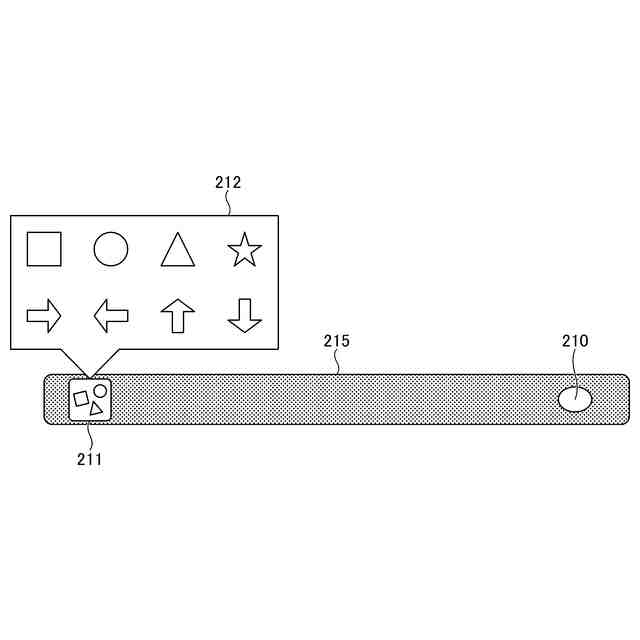

図形アイコンを押下することにより表示された図形一覧の一例を示す図である。

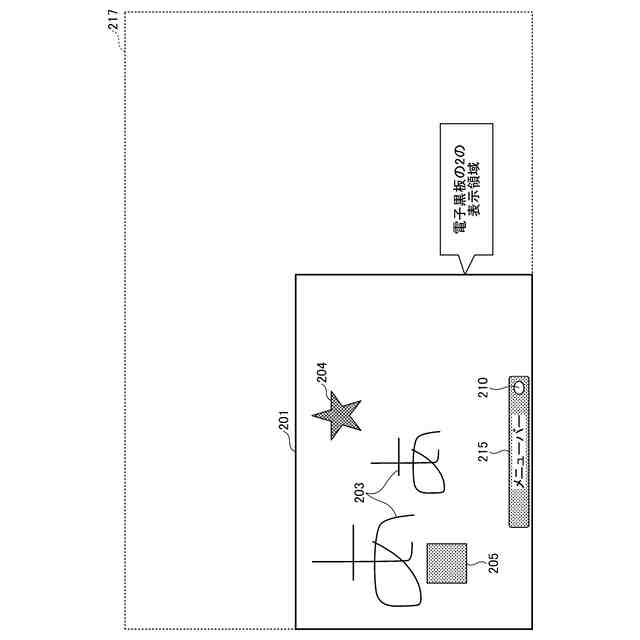

会議サーバのメモリにある描画可能領域の描画データを示す図の一例である。

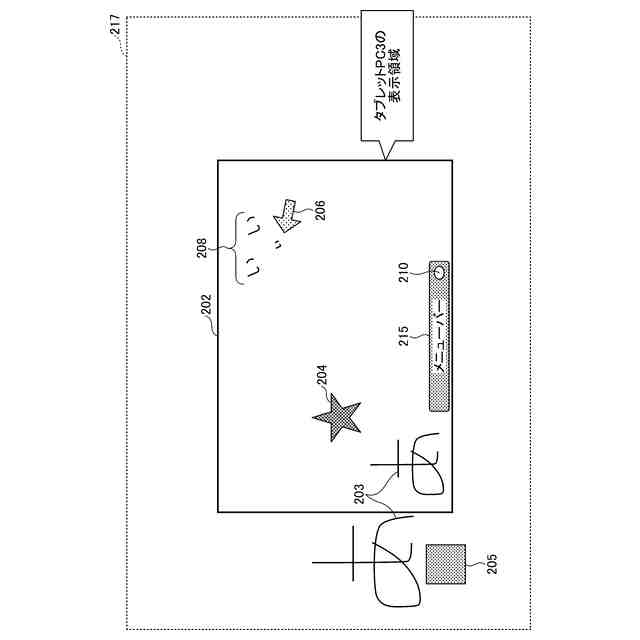

タブレットＰＣが描画データを送信した後の、会議サーバのメモリが有する描画可能領域の描画データを示す図の一例である。
拠点１の電子黒板の表示領域を示す図の一例である。
電子黒板における描画データのグループと、タブレットＰＣにおける描画データのグループを示す図の一例である。
グループの移動を説明する図である。
電子黒板が表示する移動後の描画データを示す図の一例である。
会議サーバがタブレットＰＣの描画データを移動して電子黒板の表示領域に表示させる処理を説明するシーケンス図の一例である。
会議サーバの機能ブロック図の一例である。
電子黒板の表示領域を示す図の一例である。
手書き文字を検出する方法を説明する図である。
セグメント確定の判断方法を説明する図である。
「枠なし認識」と手書きした場合の「枠な」の部分のセグメントの組み合わせの例である。
「枠なし」と手書きした場合の組み合わせ可能なリンクを矢印で示したものである。
一方のグループが縮小され、他方のグループは拡大された描画データを示す図の一例である。
会議サーバがタブレットＰＣの描画データを移動して電子黒板の表示領域に表示させる処理を説明するシーケンス図の一例である。
拠点１の電子黒板に対し描画された手書きデータを示す図の一例である。
拠点２のタブレットＰＣが描画させた表示領域を示す図の一例である。
拠点１の電子黒板が表示したタブレットＰＣの手書きデータを示す図の一例である。
会議サーバによる拠点２の手書きデータの位置の調整方法を説明する図である。
各グループを含むように各グループに外接した外接矩形を示す図の一例である。
グループ１の右側にグループ２の描画データを移動させられた描画可能領域を示す図の一例である。
調整前の描画データと表示領域、及び、調整後の描画データと表示領域との関係を示す図の一例である。
会議サーバがタブレットＰＣの描画データを移動して電子黒板２の表示領域に表示させる処理を説明するシーケンス図の一例である。
４つの拠点の機器が表示する描画データを示す図の一例である。
描画可能領域において外接矩形でグループ化された４つの拠点の描画データを示す図の一例である。
グループ１～４で切り出された文字を模式的に示す図の一例である。
拡大又は縮小後の描画データを示す図の一例である。
拠点１の電子黒板の表示領域が４つに均等に分割された描画可能領域を示す図の一例である。
移動後の各グループ１～４の描画データを示す図の一例である。
グループ２がグループ１の隣まで左方向にw1だけ移動された描画可能領域を示す図の一例である。
電子黒板が一覧表示した描画データ全体を示す図の一例である。
会議サーバが４つの拠点の描画データを一覧表示する処理を説明するシーケンス図の一例である。
バーチャル会議システムのシステム構成図の一例である。
VRゴーグルのハードウェア構成図の一例である。
VR用操作コントローラ１１のハードウェア構成図の一例である。
会議サーバと電子黒板の機能をブロックに分けて説明する機能ブロック図の一例である。
バーチャル会議サーバ、ノートＰＣ、VRゴーグル、及び、VR用操作コントローラの機能をブロックに分けて説明する機能ブロック図の一例である。
任意の端末装置が表示する会議予約画面を示す図の一例である。
バーチャル会議サービスのバーチャルルームにおける仮想ホワイトボードを示す図の一例である。
ユーザＤのVRゴーグルに表示されるバーチャル会議スペースの表示例を示す図である。
VR用操作コントローラを使用した描画データを表示する仮想ホワイトボードを示す図の一例である。
電子黒板が描画した描画データを含めた、会議サーバの描画可能領域における描画データを示す図の一例である。
VR用操作コントローラで描画された描画データのグループ１と、電子黒板に描画された描画データのグループ２を示す図の一例である。
VR用操作コントローラによる描画データの描画と、電子黒板における描画データの描画の処理を説明するシーケンス図の一例である。
VR用操作コントローラによる描画データの描画と、電子黒板における描画データの描画の処理を説明するシーケンス図の一例である。
遠隔会議システムのシステム構成図の一例である。
会議サーバの機能ブロック図の一例である。
ホワイトボードの各ページに描画された描画データを示す図の一例である。
メニューバーの一例を示す図である。
グループ化された各ページの描画データを示す図の一例である。
各グループ内から切り出された文字を説明する図である。
拡大又は縮小後の描画データを示す図の一例である。
統合領域に書き込まれたページ１～４の描画データを示す図の一例である。
４分割された統合領域を示す図の一例である。
グループ３が下方に移動された状態の統合領域を示す図の一例である。
会議サーバが複数のページの描画データを電子黒板２Ａ、２Ｂに一覧表示に表示させる処理を説明するシーケンス図の一例である（その１）。
会議サーバが複数のページの描画データを電子黒板２Ａ、２Ｂに一覧表示に表示させる処理を説明するシーケンス図の一例である（その２）。
会議サーバが複数のページの描画データを電子黒板２Ａ、２Ｂに一覧表示に表示させる処理を説明するシーケンス図の一例である（その３）。
【発明を実施するための形態】
【０００９】
以下、本発明を実施するための形態の一例として、遠隔会議システム及び遠隔会議システムが行う情報表示方法について図面を参照しながら説明する。
【００１０】
［第１実施形態］
＜複数の拠点で表示された表示内容の確認に関する補足＞
電子黒板等の機器は、１画面の表示領域を１ページとし、表示領域に空きスペースがなくなると、ユーザがページを切替えて新たなページに手書きする。この場合、最初のページと追加したページを両方同時に表示しようとする方法として、各ページが１画面内に収まるように縮小して並べて表示するという表示方法がある。また、このような操作が非常に面倒な場合もあった。
（【００１１】以降は省略されています）
