特許ウォッチ

公開番号2025092237
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023207993
出願日2023-12-08
発明の名称インターホンシステム
出願人アイホン株式会社
代理人個人
主分類H04M 9/00 20060101AFI20250612BHJP(電気通信技術)
要約【課題】玄関子機の代わりに画像データを玄関に掲示して、この画像データを使用して訪問者が住人を呼び出しできる。

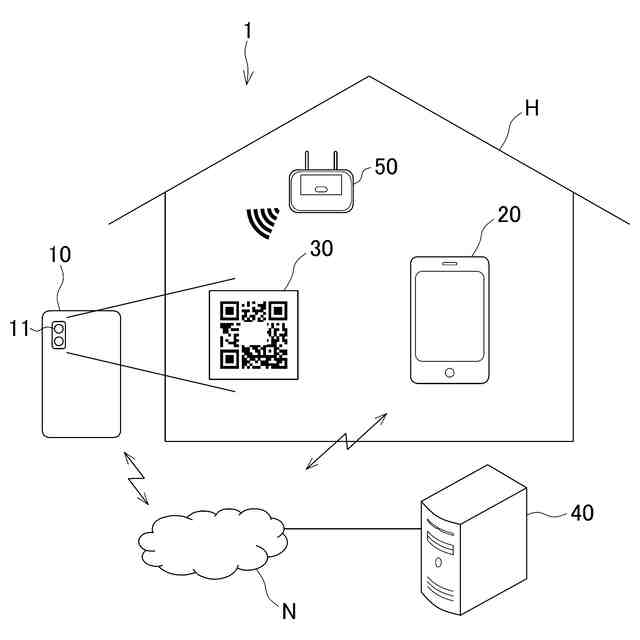

【解決手段】訪問者が携行する携帯端末10と、住人が操作する通信端末20と、両者の間の通信を管理するサーバ40と、通信端末10を呼び出すために玄関に掲示された画像データ30とを有し、携帯端末10は画像データをカメラ11で撮像することで読み取る機能を有している。サーバ40は画像データ30と特定の通信端末20との関連付けと、個々の通信端末20に対して特定のアクセスポイントを関連付けてそのSSID情報とを記憶している。携帯端末10は画像データ30の情報を基にサーバ40にアクセスしてWeb情報を入手し、当該Web情報から通信端末20の呼び出しが可能となる。通信端末20に関連付けて記憶しているSSIDを携帯端末10が受信していなければ、サーバ40は通信端末20の呼び出しを許可しない。
【選択図】図1
特許請求の範囲【請求項１】
公衆通信網を介して外部の機器と通信する機能を有して訪問者が携行する携帯端末と、公衆通信網を介して外部の機器と通信する機能を有して住人が操作する通信端末と、前記携帯端末と前記通信端末との間の通信を管理するサーバとを有するインターホンシステムであって、
前記携帯端末を使用して前記通信端末を呼び出すための画像データが玄関に掲示され、
前記携帯端末は、通話機能、カメラ、及び前記画像データを前記カメラで撮像することで読み取る機能を有し、

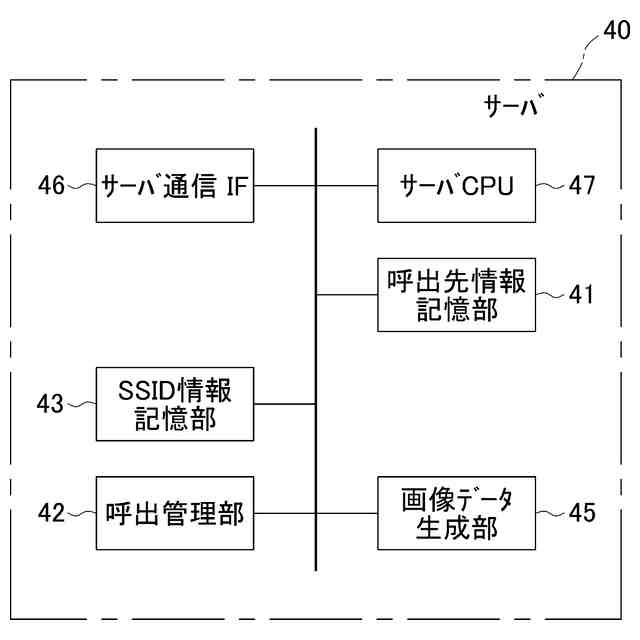

更に前記サーバは、前記画像データと特定の前記通信端末との関連付けを記憶する呼出先情報記憶部と、個々の前記通信端末に対して特定の無線ＬＡＮアクセスポイントを関連付けて、そのＳＳＩＤ情報を記憶するＳＳＩＤ情報記憶部とを有し、

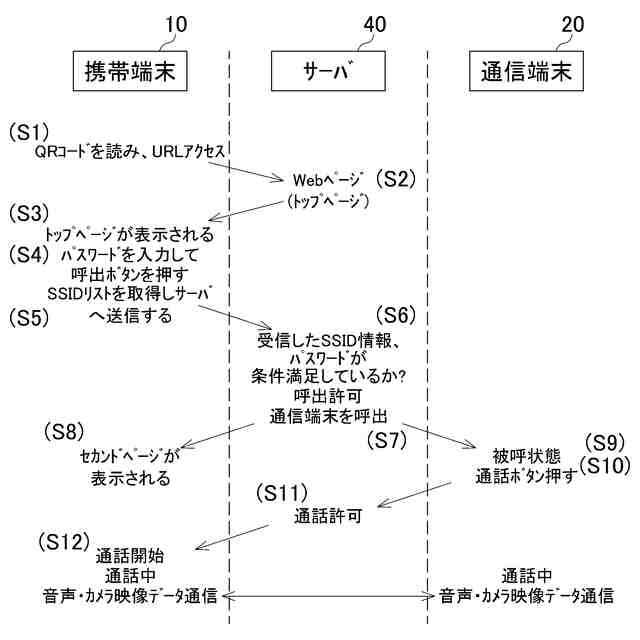

前記携帯端末は、前記画像データを読み取ると前記画像データの情報を基に前記サーバにアクセスして、前記サーバから前記画像データに関連付けられている前記通信端末を呼び出すためのＷｅｂ情報を入手し、当該Ｗｅｂ情報から前記通信端末の呼び出しが可能となる一方、
前記サーバは、アクセスを受けた前記携帯端末に対して前記Ｗｅｂ情報を送信すると同時に、前記携帯端末が受信しているＳＳＩＤ情報を前記携帯端末から入手し、
入手した情報の中に前記通信端末に関連付けて記憶しているＳＳＩＤが無ければ、前記Ｗｅｂ情報を基にした前記携帯端末による前記通信端末の呼び出しを許可しないことを特徴とするインターホンシステム。
続きを表示（約 870 文字）【請求項２】
公衆通信網を介して外部の機器と通信する機能を有して訪問者が携行する携帯端末と、公衆通信網を介して前記携帯端末と通信する機能を有して住人が携行する通信端末と、前記携帯端末と前記通信端末との間の通信を管理するサーバとを有するインターホンシステムであって、
前記携帯端末を使用して前記通信端末を呼び出すための画像データが玄関に掲示され、
前記携帯端末は、通話機能、カメラ、及び前記画像データを前記カメラで撮像することで読み取る機能を有し、

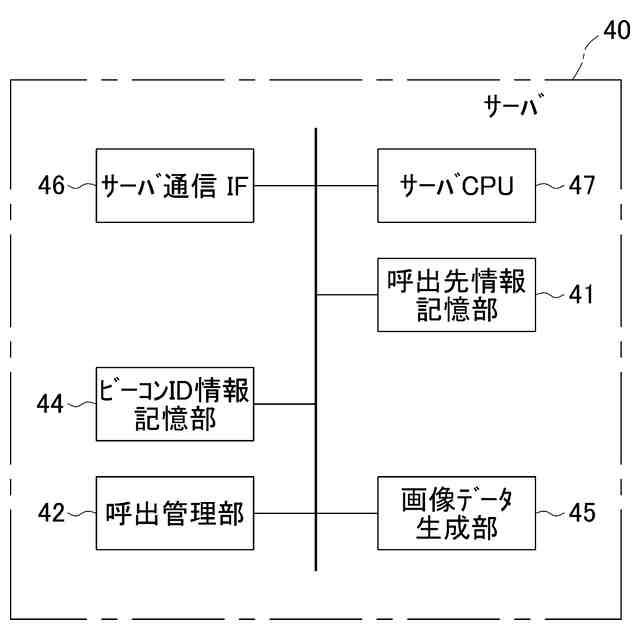

更に前記サーバは、前記画像データと特定の前記通信端末との関連付けを記憶する呼出先情報記憶部と、個々の前記通信端末に対して特定のＢｌｕｅｔｏｏｔｈ（登録商標）発信端末を関連付けて、そのビーコンＩＤ情報を記憶するビーコン情報記憶部とを有し、
前記携帯端末は、前記画像データを読み取ると、前記画像データの情報を基に前記サーバにアクセスして、前記サーバから前記画像データに関連付けられている前記通信端末を呼び出すためのＷｅｂ情報を入手し、当該Ｗｅｂ情報から前記通信端末の呼び出しが可能となる一方、
前記サーバは、アクセスを受けた前記携帯端末に対して前記Ｗｅｂ情報を送信すると同時に、前記携帯端末が受信しているビーコンＩＤ情報を前記携帯端末から入手し、
入手したビーコンＩＤ情報の中に前記通信端末に関連付けて記憶しているビーコンＩＤが無ければ、前記Ｗｅｂ情報を基にした前記携帯端末による前記通信端末の呼び出しを許可しないことを特徴とするインターホンシステム。
【請求項３】
前記サーバから前記携帯端末に送信されるＷｅｂ情報には、１回のみ有効なパスワードの情報が合わせて送信され、
前記パスワードを使用することで、前記携帯端末から前記通信端末の呼び出しが可能となり、前記携帯端末と前記通信端末との間で通話路が１度形成されたら、その後前記パスワードは無効となり呼出不可となることを特徴とする請求項１又は２記載のインターホンシステム。

発明の詳細な説明【技術分野】
【０００１】
本発明は訪問者が住人を呼び出すインターホンシステムに関し、特に呼び出しのためのインターホン機器を玄関に設ける事無く、訪問者が住人を呼び出しできるインターホンシステムに関する。
続きを表示（約 3,300 文字）【背景技術】
【０００２】
住人を呼び出すためのインターホンシステムでは、玄関に住人を呼び出すためのインターホン子機を設置する一方、住戸内に呼び出しに応答するためのインターホン親機を設置することで、訪問者がインターホン子機を呼出操作するとインターホン親機が呼出音を報音し、住人がインターホン親機を応答操作することで通話することができた。
【０００３】
一方で、近年では携帯電話等の携帯端末が普及し、訪問者も携帯端末を携行して訪問するのが日常化している。この状況を踏まえて、携帯端末をインターホン子機代わりに使用する技術が考えられている。
例えば特許文献１には、企業等で訪問者が来たことを担当者に通知するシステムの技術が開示されており、企業等の受付場所にＱＲコード（登録商標）が置かれ、訪問者が携帯端末でＱＲコード（登録商標）を撮像することで、担当者を呼び出し可能としている。
これは、ＱＲコード（登録商標）を読み取ることで携帯端末がサーバにアクセスし、サーバからＱＲコード（登録商標）に関連付けられているＷｅｂ情報が返信されて表示され、この表示に従いパスコード等の入力操作を訪問者が行うことで、訪問先の担当者の端末に来客の通知が成される構成となっている。こうして、受付場所にインターホン子機等の呼び出しのための機器を設置する必要を無くした。
【０００４】
また引用文献１では、サーバが呼出操作した携帯端末の位置情報をＧＰＳの情報を基に入手して、受付場所と全く異なる場所からの呼び出しを受け付けない処理を実施した。このような制限を加えることで、訪問者のその後の誤操作等関係の無い呼び出しの発生を防止した。
【先行技術文献】
【特許文献】
【０００５】
特許第７１５１０１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上記特許文献１に開示された技術は、企業等の受け付けに呼び出しの為の機器を無くす事ができるため、コストダウンを図ることができた。しかしながら、この技術を一般家庭のインターホンへの適用を考えた場合、ＧＰＳの位置情報による制限は、建屋内では誤動作する場合があるし、ＧＰＳ偽装が可能であるため、悪意のある訪問者やいたずらをする人物の存在を無視できず、更なるセキュリティアップの仕組みを構築する必要があった。
【０００７】
そこで、本発明はこのような問題点に鑑み、インターホン子機の代わりに画像データを玄関に掲示して、この画像データを基に訪問者が携行している機器で住人を呼び出しでき、然もＧＰＳの位置情報を使用することなく、セキュリティを維持できるインターホンシステムを提供することを目的としている。
【課題を解決するための手段】
【０００８】
上記課題を解決する為に、本発明の第１の構成は、公衆通信網を介して外部の機器と通信する機能を有して訪問者が携行する携帯端末と、公衆通信網を介して外部の機器と通信する機能を有して住人が操作する通信端末と、携帯端末と通信端末との間の通信を管理するサーバとを有するインターホンシステムであって、携帯端末を使用して通信端末を呼び出すための画像データが玄関に掲示され、携帯端末は、通話機能、カメラ、及び画像データをカメラで撮像することで読み取る機能を有し、更にサーバは、画像データと特定の通信端末との関連付けを記憶する呼出先情報記憶部と、個々の通信端末に対して特定の無線ＬＡＮアクセスポイントを関連付けて、そのＳＳＩＤ情報を記憶するＳＳＩＤ情報記憶部とを有し、携帯端末は、画像データを読み取ると画像データの情報を基にサーバにアクセスして、サーバから画像データに関連付けられている通信端末を呼び出すためのＷｅｂ情報を入手し、当該Ｗｅｂ情報から通信端末の呼び出しが可能となる一方、サーバは、アクセスを受けた携帯端末に対してＷｅｂ情報を送信すると同時に、携帯端末が受信しているＳＳＩＤ情報を携帯端末から入手し、入手した情報の中に通信端末に関連付けて記憶しているＳＳＩＤが無ければ、Ｗｅｂ情報を基にした携帯端末による通信端末の呼び出しを許可しないことを特徴とする。
この構成によれば、訪問者は自身が携行する携帯端末を使用して、玄関に掲示された画像データを撮像することで、住人の呼び出しができるため、玄関にインターホン機器が無くても住人を呼び出すことができる。しかも、携帯端末が受信する無線ＬＡＮアクセスポイントのＳＳＩＤの中に、通信端末に関連付けてサーバに登録されているＳＳＩＤが無ければ、呼び出しが許可されない。即ち、登録するＳＳＩＤを、訪問先或いはその近傍から発信されている信号とすれば、訪問先住戸の近くに居なければＷｅｂ情報を入手しても住人の呼び出しができない。よって、ＧＰＳを使用する事無く呼出者の位置を限定して不審者等悪意のある訪問者からの呼び出しを制限でき、セキュリティを維持できる。
【０００９】

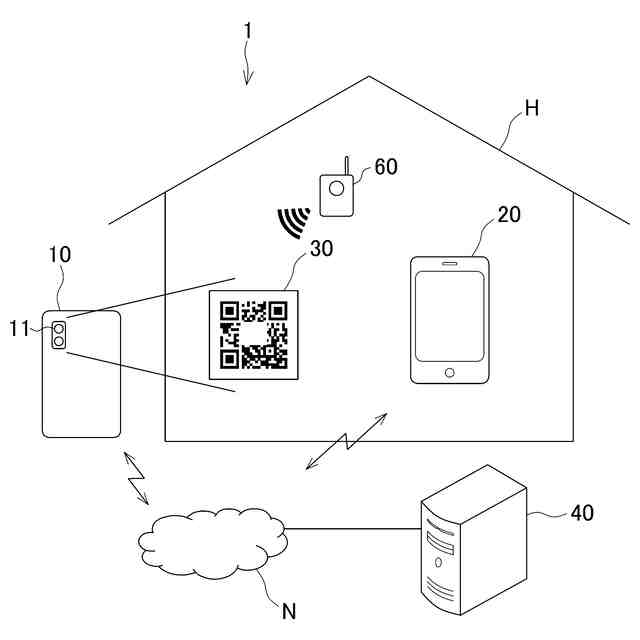

本発明の第２の構成は、公衆通信網を介して外部の機器と通信する機能を有して訪問者が携行する携帯端末と、公衆通信網を介して携帯端末と通信する機能を有して住人が携行する通信端末と、携帯端末と通信端末との間の通信を管理するサーバとを有するインターホンシステムであって、携帯端末を使用して通信端末を呼び出すための画像データが玄関に掲示され、携帯端末は、通話機能、カメラ、及び画像データをカメラで撮像することで読み取る機能を有し、更にサーバは、画像データと特定の通信端末との関連付けを記憶する呼出先情報記憶部と、個々の通信端末に対して特定のＢｌｕｅｔｏｏｔｈ（登録商標）発信端末を関連付けて、そのビーコンＩＤ情報を記憶するビーコン情報記憶部とを有し、携帯端末は、画像データを読み取ると、画像データの情報を基にサーバにアクセスして、サーバから画像データに関連付けられている通信端末を呼び出すためのＷｅｂ情報を入手し、当該Ｗｅｂ情報から通信端末の呼び出しが可能となる一方、サーバは、アクセスを受けた携帯端末に対してＷｅｂ情報を送信すると同時に、携帯端末が受信しているビーコンＩＤ情報を携帯端末から入手し、入手したビーコンＩＤ情報の中に通信端末に関連付けて記憶しているビーコンＩＤが無ければ、Ｗｅｂ情報を基にした携帯端末による通信端末の呼び出しを許可しないことを特徴とする。
この構成によれば、訪問者は自身が携行する携帯端末を使用して、玄関に掲示された画像データを撮像することで、住人の呼び出しができるため、玄関にインターホン機器が無くても住人を呼び出すことができる。しかも、携帯端末が受信するＢｌｕｅｔｏｏｔｈ（登録商標）発信端末のビーコンＩＤ情報の中に、通信端末に関連付けてサーバに登録されているビーコンＩＤが無ければ、呼び出しが許可されない。即ち、登録するビーコンＩＤを、訪問先或いはその近傍から発信されているＢｌｕｅｔｏｏｔｈ（登録商標）発信端末のビーコンＩＤとすれば、訪問先住戸の近くに居なければＷｅｂ情報を入手しても住人の呼び出しができない。よって、ＧＰＳを使用する事無く呼出者の位置を限定して不審者等悪意のある訪問者からの呼び出しを制限でき、セキュリティを維持できる。
【００１０】
本発明の別の態様は、上記構成において、サーバから携帯端末に送信されるＷｅｂ情報には、１回のみ有効なパスワードの情報が合わせて送信され、パスワードを使用することで、携帯端末から通信端末の呼び出しが可能となり、携帯端末と通信端末との間で通話路が１度形成されたら、その後パスワードは無効となり呼出不可となることを特徴とする。
この構成によれば、画像データの読み込み操作による住人の呼び出しは、１回呼び出しできたらその後の呼び出しはできない。よって、いたずらを防止できる。
【発明の効果】
（【００１１】以降は省略されています）
