公開番号2025087501
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2023202200
出願日2023-11-29
発明の名称給湯機
出願人パナソニックIPマネジメント株式会社
代理人弁理士法人クシブチ国際特許事務所
主分類F24H 15/14 20220101AFI20250603BHJP(加熱;レンジ;換気)
要約【課題】レジオネラ菌などの繁殖を防ぐことができる給湯機を提供する。
【解決手段】熱源で加温される湯を貯める貯湯タンクと、前記貯湯タンクから供給口に湯を供給する給湯回路と、前記給湯回路内の湯を前記貯湯タンクに戻す還流配管と、前記還流配管に設けられた戻しポンプと、制御部と、を備え、前記制御部は、前記貯湯タンク内の湯温を、レジオネラ菌などの殺菌が可能な温度に沸き上げ、所定時間、前記貯湯タンクの殺菌を行う貯湯タンク殺菌モードと、前記所定時間が経過した後、前記戻しポンプをON制御し、前記給湯回路に前記貯湯タンクの湯を循環し、前記給湯回路を殺菌する給湯回路殺菌モードと、を実行する。
【選択図】図1
特許請求の範囲【請求項１】
熱源で加温される湯を貯める貯湯タンクと、前記貯湯タンクから供給口に湯を供給する給湯回路と、前記給湯回路内の湯を前記貯湯タンクに戻す還流配管と、前記還流配管に設けられた戻しポンプと、制御部と、を備え、
前記制御部は、
前記貯湯タンク内の湯温を、レジオネラ菌などの殺菌が可能な温度に沸き上げ、所定時間、前記貯湯タンクの殺菌を行う貯湯タンク殺菌モードと、前記所定時間が経過した後、前記戻しポンプをＯＮ制御し、前記給湯回路に前記貯湯タンクの湯を循環し、前記給湯回路内を殺菌する給湯回路殺菌モードと、を実行する、
給湯機。
続きを表示（約 550 文字）【請求項２】
前記戻しポンプのＯＮ時間は、前記戻しポンプをＯＮ制御して湯を循環させる配管長さ内を少なくとも５周循環させる時間で設定される、
請求項１に記載の給湯機。
【請求項３】
前記貯湯タンク内の湯温を測定するセンサを備え、
前記制御部は、
前記センサの測定値に応じて前記戻しポンプのＯＮ時間を補正する補正部を備える、
請求項１に記載の給湯機。
【請求項４】
前記制御部は、
前記貯湯タンク殺菌モードと前記給湯回路殺菌モードを実行中であることをリモコンの表示部に表示する、
請求項１に記載の給湯機。
【請求項５】
前記制御部は、
前記供給口からの給湯停止中に前記戻しポンプをＯＮ、ＯＦＦ制御する、
請求項１に記載の給湯機。
【請求項６】
前記制御部は、
前記貯湯タンクが一定期間沸き上げられていない場合、前記貯湯タンクを強制的に沸き上げた後に、前記貯湯タンク殺菌モードと前記給湯回路殺菌モードを実行する、
請求項１乃至５の何れか一項に記載の給湯機。
【請求項７】
前記沸き上げ温度は６０℃以上である、
請求項６に記載の給湯機。

発明の詳細な説明【技術分野】
【０００１】
本開示は、給湯機に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１は、熱源で加温される湯を貯める貯湯槽と、貯湯槽から供給口に湯を供給する供給通路と、供給通路内の湯を貯湯槽に戻す還流通路と、還流通路に設けられた戻しポンプと、を備える給湯機を開示する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１８７５１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、レジオネラ菌などの繁殖を防ぐことができる給湯機を提供する。
【課題を解決するための手段】
【０００５】
本開示における給湯機は、熱源で加温される湯を貯める貯湯タンクと、前記貯湯タンクから供給口に湯を供給する給湯回路と、前記給湯回路内の湯を前記貯湯タンクに戻す還流配管と、前記還流配管に設けられた戻しポンプと、制御部と、を備え、前記制御部は、前記貯湯タンク内の湯温を、レジオネラ菌などの殺菌が可能な温度に沸き上げ、所定時間、前記貯湯タンクの殺菌を行う貯湯タンク殺菌モードと、前記所定時間が経過した後、前記戻しポンプをＯＮ制御し、前記給湯回路に前記貯湯タンクの湯を循環し、前記給湯回路を殺菌する給湯回路殺菌モードと、を実行する。
【発明の効果】
【０００６】
本開示によれば、貯湯タンク殺菌モードと、給湯回路殺菌モードと、の実行により、レジオネラ菌などの繁殖を防ぐことができる。
【図面の簡単な説明】
【０００７】
実施の形態における回路図
配管長さと、戻しポンプのＯＮ時間の関係を示す図
【発明を実施するための形態】
【０００８】
（本開示の基礎となった知見等）
発明者らが本開示に想到するに至った当時、熱源で加温される湯を貯める貯湯槽と、貯湯槽から供給口に湯を供給する供給通路と、供給通路内の湯を貯湯槽に戻す還流通路と、還流通路に設けられた戻しポンプと、を備える給湯機があった。この給湯機は、供給通路内の湯を、還流通路によって、貯湯タンクに戻す構成とされているため、還流通路内のレジオネラ菌などの繁殖を防ぐ必要がある、という課題を発明者らは発見し、その課題を解決するために、本開示の主題を構成するに至った。
そこで、本開示は、貯湯タンク殺菌モードと、給湯回路殺菌モードと、の実行により、レジオネラ菌などの繁殖を防ぐことができる給湯機を提供する。
【０００９】
以下、図面を参照しながら実施の形態を詳細に説明する。但し、必要以上に詳細な説明を省略する場合がある。例えば、既によく知られた事項の詳細説明、または、実質的に同一の構成に対する重複説明を省略する場合がある。
なお、添付図面および以下の説明は、当業者が本開示を十分に理解するために提供されるのであって、これらにより特許請求の範囲に記載の主題を限定することを意図していない。
【００１０】
（実施の形態）
［構成］

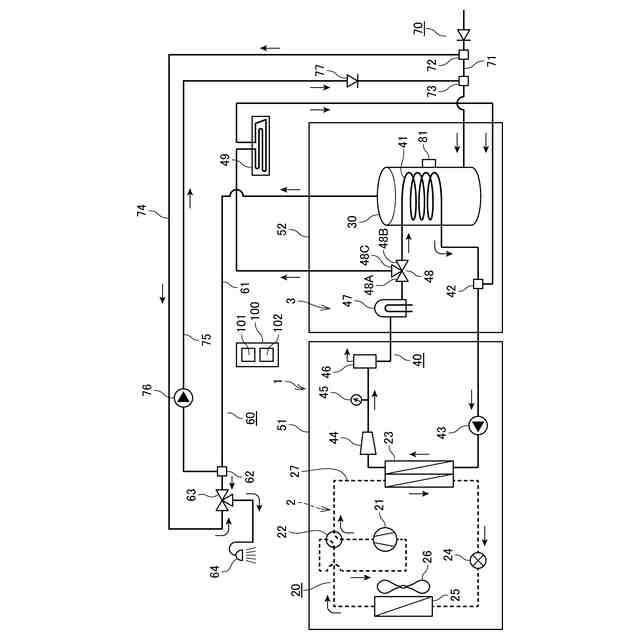

図１は、給湯機１の構成を示す図である。
図１に示すように給湯機１は、ヒートポンプユニット２、貯湯ユニット３を備える。
ヒートポンプユニット２は、ヒートポンプ回路２０を備える。
ヒートポンプ回路２０は、圧縮機２１、四方弁２２、第１熱交換器２３、減圧装置２４、第２熱交換器２５、送風ファン２６を備える。
圧縮機２１、四方弁２２、第１熱交換器２３、減圧装置２４、第２熱交換器２５は、冷媒配管２７により連結される。
（【００１１】以降は省略されています）
