特許ウォッチ

公開番号2025087485
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2023202179
出願日2023-11-29
発明の名称焼鈍分離剤用の酸化マグネシウム、その製造方法、及びそれを用いた方向性電磁鋼板の製造方法
出願人セトラスホールディングス株式会社
代理人個人,個人,個人,個人,個人
主分類C01F 5/06 20060101AFI20250603BHJP(無機化学)
要約【課題】酸化マグネシウム中の微量元素の濃度のばらつきが抑制された焼鈍分離剤用の酸化マグネシウムを提供する。
【解決手段】焼鈍分離剤用の酸化マグネシウムは、ホウ素を含む。上記ホウ素の含有量は、500～1500ppmである。上記ホウ素の濃度の変動係数は、0.50以下である。したがって、上記酸化マグネシウム中の上記ホウ素の濃度のばらつきが抑制されている。
【選択図】なし
特許請求の範囲【請求項１】
ホウ素の含有量は、５００～１５００ｐｐｍであり、かつ
前記ホウ素の濃度の変動係数は、０．５０以下である、
焼鈍分離剤用の酸化マグネシウム。
続きを表示（約 780 文字）【請求項２】
さらにナトリウムを含み、
前記ナトリウムの含有量は、０．１～２００ｐｐｍであり、かつ
前記ナトリウムの濃度の変動係数は、０．２５以下である、
請求項１に記載の焼鈍分離剤用の酸化マグネシウム。
【請求項３】
さらにＣｌ、Ｍｎ、Ｆｅ、Ｃｕから選択される少なくとも１種以上の元素を含む、
請求項１又は請求項２に記載の焼鈍分離剤用の酸化マグネシウム。
【請求項４】
焼鈍分離剤用の酸化マグネシウムの製造方法であって、
ホウ素を含有する水酸化マグネシウム原料、及び、アルカリ原料を、それぞれ連続的に反応槽へ供給しながら、前記水酸化マグネシウム原料と前記アルカリ原料とを乱流が生じている状態で反応させつつ、反応で形成された水酸化マグネシウムの上層スラリーを連続的に前記反応槽から取り出す反応工程と、
取り出された前記水酸化マグネシウムを焼成して酸化マグネシウムを形成する形成工程と、
を備え、
前記水酸化マグネシウム中の前記ホウ素の含有量は５００～１５００ｐｐｍであり、
前記水酸化マグネシウム中の前記ホウ素の濃度の変動係数は０．５０以下である、
焼鈍分離剤用の酸化マグネシウムの製造方法。
【請求項５】
方向性電磁鋼板の製造方法であって、
焼鈍分離剤用の酸化マグネシウムを含むスラリーを、脱炭焼鈍された鋼板に塗布する塗布工程と、
前記スラリーを塗布された前記鋼板を焼鈍する焼鈍工程と、
を備え、
前記酸化マグネシウムはホウ素を含み、
前記ホウ素の含有量は、５００～１５００ｐｐｍであり、
前記ホウ素の濃度の変動係数は、０．５０以下である、
方向性電磁鋼板の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、焼鈍分離剤用の酸化マグネシウム、その製造方法、及びそれを用いた方向性電磁鋼板の製造方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
方向性電磁鋼板の製造時には焼鈍分離剤用の酸化マグネシウムが鋼板に塗布される。その酸化マグネシウムに含まれる微量元素の量は、完成した方向性電磁鋼板の製品特性に影響する。例えば、特許文献１には、ホウ素を４００～１５００ｐｐｍ、ナトリウムを１～６５０ｐｐｍ、塩素を５００ｐｐｍ以下、硫黄をＳＯ
３
換算で０．１０～０．７０質量％含有し、かつホウ素及びナトリウムの合計含有モルに対する塩素及び硫黄の合計含有モル比（Ｃｌ＋Ｓ）／（Ｂ＋Ｎａ）が０．５０～０．８０である焼鈍分離剤用酸化マグネシウム、が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１７３１７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１には、焼鈍分離剤用の酸化マグネシウムにおける微量元素の含有量が規定されている。しかし、特許文献１には、酸化マグネシウム中の微量元素の濃度のばらつきについては記載されていない。
【０００５】
本発明は、酸化マグネシウム中の微量元素の濃度のばらつきが抑制された焼鈍分離剤用の酸化マグネシウム、その製造方法、及びそれを用いた方向性電磁鋼板の製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、以下の各開示を含むものである。
【０００７】
（第１の開示）
第１の開示は、焼鈍分離剤用の酸化マグネシウムである。上記酸化マグネシウムはホウ素を含む。上記ホウ素の含有量は、５００～１５００ｐｐｍである。上記ホウ素の濃度の変動係数は０．５０以下である。
【０００８】
（第２の開示）
第２の開示では、第１の開示において、上記酸化マグネシウムはナトリウムを更に含む。上記ナトリウムの含有量は、０．１～２００ｐｐｍである。上記ナトリウムの濃度の変動係数は、０．２５以下である。
【０００９】
（第３の開示）
第３の開示では、第１の開示又は第２の開示において、上記酸化マグネシウムは、Ｃｌ、Ｍｎ、Ｆｅ、Ｃｕから選択される少なくとも１種以上の元素を更に含む。
【００１０】
（第４の開示）
第４の開示は、焼鈍分離剤用の酸化マグネシウムの製造方法である。上記酸化マグネシウムの製造方法は、反応工程と、形成工程と、を備える。反応工程は、ホウ素を含有する水酸化マグネシウム原料、及び、アルカリ原料を、それぞれ連続的に反応槽へ供給しながら、上記水酸化マグネシウム原料と前記アルカリ原料とを乱流が生じている状態で反応させつつ、反応で形成された水酸化マグネシウムの上層スラリーを連続的に上記反応槽から取り出す。形成工程は、取り出された上記水酸化マグネシウムを焼成して酸化マグネシウムを形成する。上記酸化マグネシウムはホウ素を含む。上記ホウ素の含有量は、５００～１５００ｐｐｍである。上記ホウ素の濃度の変動係数は、０．５０以下である。

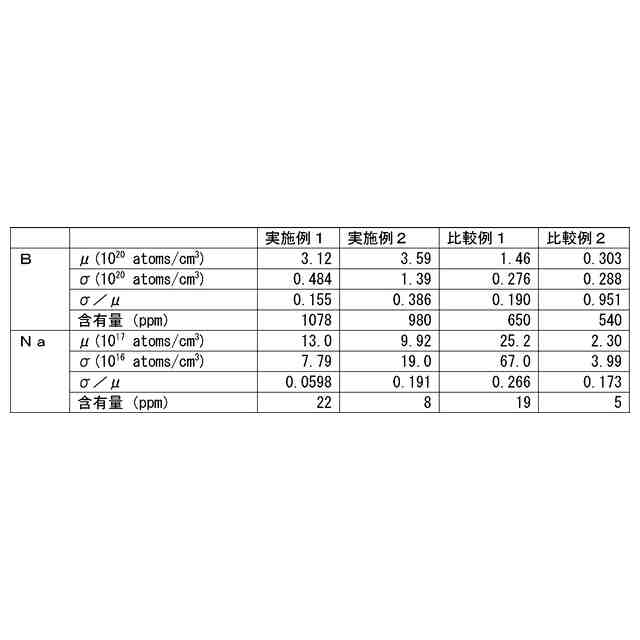

（【００１１】以降は省略されています）

関連特許
