公開番号
2025084551
公報種別
公開特許公報(A)
公開日
2025-06-03
出願番号
2023198535
出願日
2023-11-22
発明の名称
樹脂組成物、液状封止剤、封止材及び封止材の製造方法
出願人
三菱ケミカル株式会社
代理人
個人
,
個人
主分類
C01B
39/48 20060101AFI20250527BHJP(無機化学)
要約
【課題】硬化後の熱膨張係数が低く、かつ低粘度である樹脂組成物を提供すること。
【解決手段】ゼオライト及びエポキシ樹脂を含む樹脂組成物であって、前記エポキシ樹脂が炭素原子数3~30の脂肪族多価アルコールの多価グリシジルエーテルを含む、樹脂組成物である。
【選択図】なし
特許請求の範囲
【請求項1】
ゼオライト及びエポキシ樹脂を含む樹脂組成物であって、前記エポキシ樹脂が炭素原子数3~30の脂肪族多価アルコールの多価グリシジルエーテルを含む、樹脂組成物。
続きを表示(約 500 文字)
【請求項2】
前記ゼオライトがCBUとしてd6rを有する、請求項1に記載の樹脂組成物。
【請求項3】
前記ゼオライトが酸素8員環以下の構造であるゼオライトを含む、請求項1に記載の樹脂組成物。
【請求項4】
前記ゼオライトがCHA型構造のゼオライトを含む、請求項1に記載の樹脂組成物。
【請求項5】
前記ゼオライトの真球度が0.7以上である、請求項1に記載の樹脂組成物。
【請求項6】
前記ゼオライトの真円度が0.800以上である、請求項1に記載の樹脂組成物。
【請求項7】
前記ゼオライトがアルミノシリケートである、請求項1に記載の樹脂組成物。
【請求項8】
さらに硬化剤を含有し、該硬化剤が酸無水物系硬化剤を含む、請求項1に記載の樹脂組成物。
【請求項9】
前記エポキシ樹脂が25℃において液状である、請求項1に記載の樹脂組成物。
【請求項10】

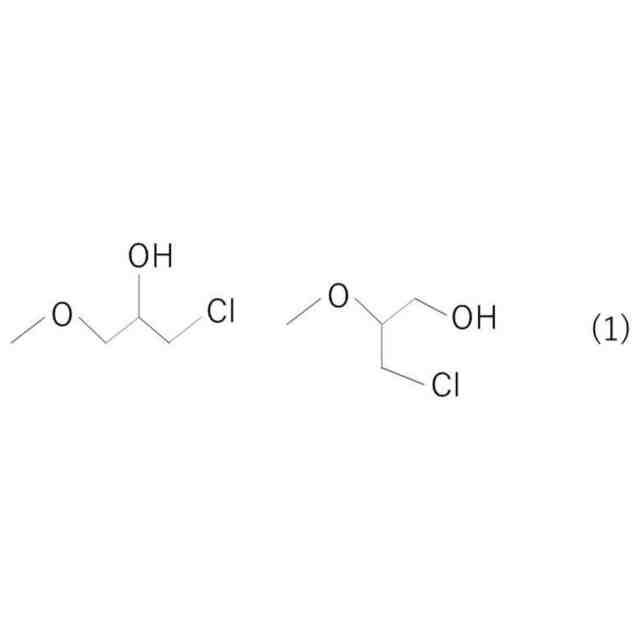

前記エポキシ樹脂が炭素-塩素結合を実質的に含まない、請求項1に記載の樹脂組成物。
(【請求項11】以降は省略されています)
発明の詳細な説明
【技術分野】
【0001】
本発明は、樹脂組成物、液状封止剤、封止材及び封止材の製造方法に関する。
続きを表示(約 2,300 文字)
【背景技術】
【0002】
アンダーフィル材として用いられる液状封止剤は、注入性、接着性、硬化性、保存安定性等に優れることが求められる。また、液状封止剤によって封止した部位が、耐湿性、耐サーマルサイクル性、耐リフロー、耐クラック性、耐反り等に優れることが求められる。上記の要求を満足するため、アンダーフィル材として用いられる液状封止剤としては、エポキシ樹脂を主剤とするものが広く用いられている。
【0003】
また、液状封止剤によって封止した部位の耐湿性及び耐サーマルサイクル性、特に耐サーマルサイクル性を向上させるためには、シリカフィラーのような無機物質からなる充填材(以下、「無機フィラー」と記載することがある。)を液状封止剤に用いることにより、エポキシ樹脂等の有機材料製の基板、及び半導体素子との熱膨張係数の差のコントロールや、バンプ電極を補強することが知られている(特許文献1参照)。
【先行技術文献】
【特許文献】
【0004】
特開2007-56070号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】
シリカフィラーなどの無機フィラーを使用した液状封止剤は、熱膨張係数が十分に低くならず、耐サーマルサイクル性などの観点から、熱膨張係数をさらに低くすることが求められている。また、熱膨張係数が低い無機フィラーとしては、ゼオライトが知られているが、ゼオライトが配合された液状組成物は、粘度が高くなる傾向にあり、アンダーフィル材として使用した際の注入性が低下してしまうために、硬化物の熱膨張係数を低くしつつ、注入性の良好な液状封止剤を得ることは難しい。
【0006】
そこで、本発明は、硬化後の熱膨張係数が低く、かつ低粘度である樹脂組成物を提供することを課題とする。
【課題を解決するための手段】
【0007】
本発明者らは、上記課題に対して鋭意検討した結果、特定の構成からなる樹脂組成物を用いることで、上記課題を解決し得ることを見出し、本発明を完成させた。
本発明の要旨は、以下の通りである。
[1]ゼオライト及びエポキシ樹脂を含む樹脂組成物であって、前記エポキシ樹脂が炭素原子数3~30の脂肪族多価アルコールの多価グリシジルエーテルを含む、樹脂組成物。
[2]前記ゼオライトがCBUとしてd6rを有する、上記[1]に記載の樹脂組成物。
[3]前記ゼオライトが酸素8員環以下の構造であるゼオライトを含む、上記[1]又は[2]に記載の樹脂組成物。
[4]前記ゼオライトがCHA型構造のゼオライトを含む、上記[1]~[3]のいずれかに記載の樹脂組成物。
[5]前記ゼオライトの真球度が0.7以上である、上記[1]~[4]のいずれかに記載の樹脂組成物。
[6]前記ゼオライトの真円度が0.800以上である、上記[1]~[5]のいずれかに記載の樹脂組成物。
[7]前記ゼオライトがアルミノシリケートである、上記[1]~[6]のいずれかに記載の樹脂組成物。
[8]さらに硬化剤を含有し、該硬化剤が酸無水物系硬化剤を含む、上記[1]~[7]のいずれかに記載の樹脂組成物。
[9]前記エポキシ樹脂が25℃において液状である、上記[1]~[8]のいずれかに記載の樹脂組成物。
[10]前記エポキシ樹脂が炭素-塩素結合を実質的に含まない、上記[1]~[9]のいずれかに記載の樹脂組成物。
[11]前記ゼオライトを含む全無機フィラー量が30~95質量%である、上記[1]~[10]のいずれかに記載の樹脂組成物。
[12]上記[1]~[11]のいずれかに記載の樹脂組成物からなる、液状封止剤。
[13]上記[1]~[11]のいずれかに記載の樹脂組成物を隙間に充填した後、硬化させてなる、封止材。
[14]上記[1]~[11]のいずれかに記載の樹脂組成物を隙間に充填した後、硬化させる工程を有する、封止材の製造方法。
【発明の効果】
【0008】
本発明によれば、硬化後の熱膨張係数が低く、かつ低粘度である樹脂組成物を提供することができる。
【発明を実施するための形態】
【0009】
[樹脂組成物]
本発明の樹脂組成物(以下、「本樹脂組成物」と記載することがある。)は、ゼオライト及びエポキシ樹脂を含む。本発明の樹脂組成物は、液状であることが好ましく、本樹脂組成物が液状である場合(以下、「液状組成物」と記載することがある。)には、液状封止材として使用することが好ましく、アンダーフィル材として特に好適である。
以下、各構成要件について詳述するが、液状であることが前提とされる場合には、樹脂組成物は液状組成物と読み替えるものとする。
【0010】
<ゼオライト>
(ゼオライトの粒径)
本ゼオライトの粒径は、5.0μm以下であることが好ましい。ゼオライトの粒径が5.0μm以下であると、狭ギャップであっても、樹脂組成物を十分に充填することができる。以上の観点から、本ゼオライトの粒径は小さいほど好ましく、下限は特に限定されない。また、ゼオライトの粒径が小さいことで、樹脂等の他の成分と均一に混合されやすいという利点もある。
具体的には、本ゼオライトの粒径は、5.0μm未満であることが好ましく、4.5μm以下がより好ましく、4.0μm以下がさらに好ましい。
(【0011】以降は省略されています)
