TOP特許意匠商標
特許ウォッチ Twitter
公開番号2025088334
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023202979
出願日2023-11-30
発明の名称無機質粉末
出願人デンカ株式会社
代理人個人
主分類C01B 33/18 20060101AFI20250604BHJP(無機化学)
要約【課題】放熱性および誘電損失に優れた無機質粉末を提供する。
【解決手段】本発明の無機質粉末は、球状アルミナ粉末および球状シリカ粉末を含む無機質粉末であって、当該無機質粉末における1GHz時の誘電正接をD×10-4とし、熱伝導率をT(W/m・K)としたとき、DおよびTが、T≧0.14D+1.03を満たすものである。
【選択図】図1
特許請求の範囲【請求項1】
球状アルミナ粉末および球状シリカ粉末を含む無機質粉末であって、
下記の手順Aに従って測定される、当該無機質粉末における1GHz時の誘電正接をD×10
-4
とし、
下記の手順Bに従って測定される、当該無機質粉末における熱伝導率をT(W/m・K)としたとき、
DおよびTが、T≧0.14D+1.03を満たす、無機質粉末。
(手順A)
当該無機質粉末をテフロンチューブに充填した測定サンプルを用いて、空洞共振器摂動法により、上記の1GHz時の誘電正接を測定する。
(手順B)
70体積%の当該無機質粉末と30体積%の液状シリコーン樹脂との混合物を用いて、乾燥処理して得られた厚さ3mmのシート状サンプルについて、ASTM E 1530に準拠し、熱流計法により、上記の熱伝導率を測定する。
続きを表示(約 870 文字)【請求項2】
請求項1に記載の無機質粉末であって、
DおよびTが、0<D≦17、かつ、2.2≦T≦8.0を満たす、無機質粉末。
【請求項3】
請求項1又は2に記載の無機質粉末であって、
当該無機質粉末における粒子径頻度分布において、20μm以上50μm以下の範囲に極大ピークを有する、無機質粉末。
【請求項4】
請求項3に記載の無機質粉末であって、
前記極大ピークの頻度が10%以上である、無機質粉末。
【請求項5】
請求項1又は2に記載の無機質粉末であって、
当該無機質粉末における粒子径頻度分布において、1.5μm超2μm以下、2μm超3μm以下、3μm超4μm以下、4μm超6μm以下、6μm超8μm以下の5つの粒子径クラスに分けたとき、前記5つの粒子径クラスの頻度の平均値が、2%以上10%以下である、無機質粉末。
【請求項6】
請求項5に記載の無機質粉末であって、
前記5つの粒子径クラスの頻度中の最大値と前記平均値との差分が、3%以下である、無機質粉末。
【請求項7】
請求項1又は2に記載の無機質粉末であって、
下記の手順に従って測定される、当該無機質粉末を含む評価用樹脂ワニスのチキソ指数が、0.01以上0.10以下である、無機質粉末。
(手順)
当該無機質粉末を、含有量が75質量%となるように、25℃で液状のビスフェノールF型エポキシ(エピコート807)と混合して、上記の評価用樹脂ワニスを得る。
続いて、得られた評価用樹脂ワニスにおいて、レオメータを用いて、25℃下、せん断速度1[1/s]で測定したときの粘度(η

)、およびせん断速度100[1/s]で測定したときの粘度(η
100
)を測定する。測定した粘度を用いて、式:η
100
/η

に基づいて上記のチキソ指数を算出する。

発明の詳細な説明【技術分野】
【0001】
本発明は、無機質粉末に関する。
続きを表示(約 2,200 文字)【背景技術】
【0002】
これまで無機質粉末について様々な開発がなされてきた。
たとえば、特許文献1には、球状アルミナ粉末について記載されており、特許文献2には、球状シリカ粉末について記載されている。
【先行技術文献】
【特許文献】
【0003】
国際公開第2022/210928号
特開2000-191317号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
しかしながら、上記特許文献1に記載の球状アルミナ粉末を使用すると無機質粉末の熱伝導率を向上できるが、誘電正接が低減することがあった。一方、上記特許文献2の球状シリカ粉末に対して低誘電化処理したものを使用すると無機質粉末の誘電正接を低減できるが、熱伝導率が低下することがあった。すなわち、本発明者が検討した結果、球状アルミナ粉末および/または球状シリカ粉末を含む無機質粉末において、熱伝導率および誘電正接は、トレードオフ特性を示すことが判明した。
【課題を解決するための手段】
【0005】
本発明者はさらに検討したところ、球状アルミナ粉末および球状シリカ粉末の粒度を適切に選択することにより、熱伝導率および誘電正接のトレードオフ特性を改善できるため、これにより、実用上における無機質粉末の放熱性を高めつつも誘電損失が少なくなることを見出し、本発明を完成するに至った。
【0006】
本発明の一態様によれば、以下の無機質粉末が提供される。
【0007】
1. 球状アルミナ粉末および球状シリカ粉末を含む無機質粉末であって、
下記の手順Aに従って測定される、当該無機質粉末における1GHz時の誘電正接をD×10
-4
とし、
下記の手順Bに従って測定される、当該無機質粉末における熱伝導率をT(W/m・K)としたとき、
DおよびTが、T≧0.14D+1.03を満たす、無機質粉末。
(手順A)
当該無機質粉末をテフロンチューブに充填した測定サンプルを用いて、空洞共振器摂動法により、上記の1GHz時の誘電正接を測定する。
(手順B)
70体積%の当該無機質粉末と30体積%の液状シリコーン樹脂との混合物を用いて、乾燥処理して得られた厚さ3mmのシート状サンプルについて、ASTM E 1530に準拠し、熱流計法により、上記の熱伝導率を測定する。
2. 1.に記載の無機質粉末であって、
DおよびTが、0<D≦17、かつ、2.2≦T≦8.0を満たす、無機質粉末。
3. 1.又は2.に記載の無機質粉末であって、
当該無機質粉末における粒子径頻度分布において、20μm以上50μm以下の範囲に極大ピークを有する、無機質粉末。
4. 3.に記載の無機質粉末であって、
前記極大ピークの頻度が10%以上である、無機質粉末。
5. 1.~4.のいずれか一つに記載の無機質粉末であって、
当該無機質粉末における粒子径頻度分布において、1.5μm超2μm以下、2μm超3μm以下、3μm超4μm以下、4μm超6μm以下、6μm超8μm以下の5つの粒子径クラスに分けたとき、前記5つの粒子径クラスの頻度の平均値が、2%以上10%以下である、無機質粉末。
6. 5.に記載の無機質粉末であって、
前記5つの粒子径クラスの頻度中の最大値と前記平均値との差分が、3%以下である、無機質粉末。
7. 1.~6.のいずれか一つに記載の無機質粉末であって、
下記の手順に従って測定される、当該無機質粉末を含む評価用樹脂ワニスのチキソ指数が、0.01以上0.10以下である、無機質粉末。
(手順)
当該無機質粉末を、含有量が75質量%となるように、25℃で液状のビスフェノールF型エポキシ(エピコート807)と混合して、上記の評価用樹脂ワニスを得る。
続いて、得られた評価用樹脂ワニスにおいて、レオメータを用いて、25℃下、せん断速度1[1/s]で測定したときの粘度(η

)、およびせん断速度100[1/s]で測定したときの粘度(η
100
)を測定する。測定した粘度を用いて、式:η
100
/η

に基づいて上記のチキソ指数を算出する。
【発明の効果】
【0008】
本発明によれば、放熱性および誘電損失に優れた無機質粉末、およびその製造方法が提供される。
【図面の簡単な説明】
【0009】

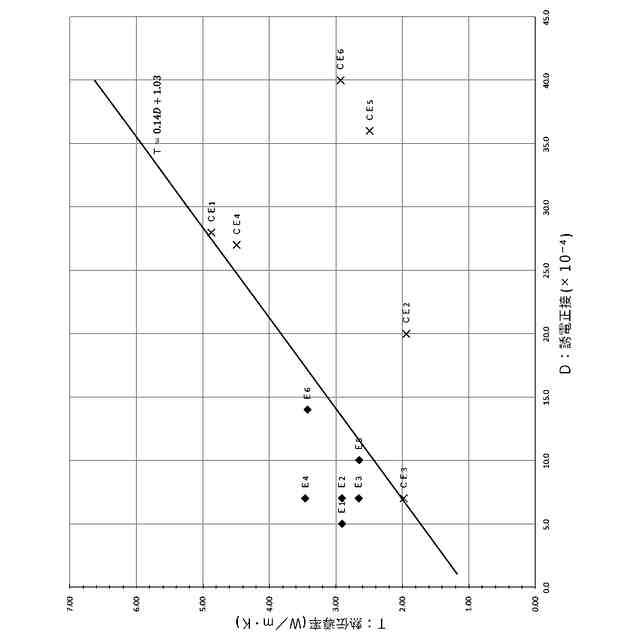

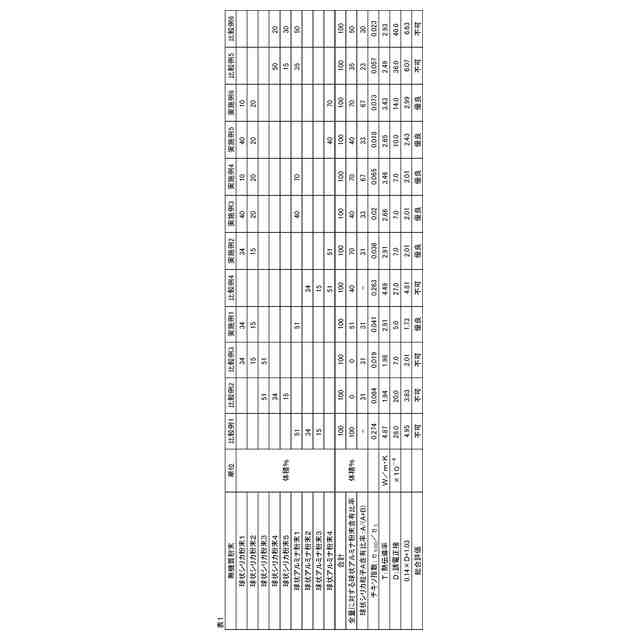

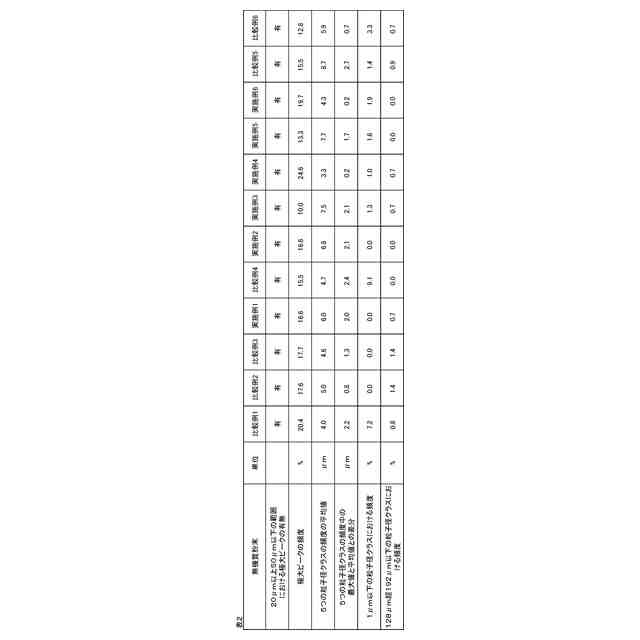

実施例および比較例の無機質粉末における熱伝導率と誘電正接との関係を示す図である。
【発明を実施するための形態】
【0010】
以下、本発明の実施の形態について、図面を用いて説明する。なお、すべての図面において、同様な構成要素には同様の符号を付し、適宜説明を省略する。また、図は概略図であり、実際の寸法比率とは一致していない。
(【0011】以降は省略されています)

この特許をJ-PlatPatで参照する

関連特許

燐化学工業株式会社
精製リン酸およびその製造方法
11日前
株式会社合同資源
ヨウ化水素ガスの製造方法
15日前
株式会社大木工藝
活性炭及び活性炭製造方法
8日前
DIC株式会社
モリブデン化合物の回収方法
10日前
太平洋セメント株式会社
無機酸化物中空粒子
15日前
株式会社アストム
炭酸ナトリウムの製造方法
11日前
星和電機株式会社
多孔質炭素材料およびその製造方法
11日前
イビデン株式会社
高純度炭化ケイ素粉末の製造方法
11日前
株式会社カーリット
二酸化塩素発生方法
8日前
artience株式会社
炭素材料分散液、電極スラリー、電極、及び二次電池の製造方法
9日前
学校法人福岡工業大学
無機ナノシート複合体、及び無機ナノシート複合体の製造方法
22日前
株式会社常光
薄片化黒鉛分散液の製造方法および薄片化黒鉛分散液
8日前
AGC株式会社
酸化セリウム及び研磨剤
8日前
住友金属鉱山株式会社
二酸化炭素の固定方法、及び、炭酸マグネシウムの製造方法
9日前
東レ株式会社
粒子表面が不燃材料でコーティングされた過硫酸塩粒子組成物、およびその製造方法
15日前
日産化学株式会社
アルコール分散大粒子シリカゾル及びその製造方法
17日前
株式会社常光
薄片化黒鉛の製造方法および薄片化黒鉛分散液の製造方法
8日前
高純度シリコン株式会社
ポリシリコン還元炉、および、ポリシリコンの製造方法
10日前
東ソー株式会社
鉄含有FER型ゼオライト及びその製造方法
22日前
デンカ株式会社
酸化マグネシウム粉末及びその製造方法、混合粉末、並びに樹脂組成物
16日前
artience株式会社
炭素材料分散組成物、合材スラリー、電極膜、二次電池、および車両
9日前
株式会社スーパーナノデザイン
ケイ酸塩鉱物及びその製造方法
今日
株式会社レゾナック
容器入り酸化チタン粒子及びその製造方法、並びに酸化チタン保管容器
9日前
奥多摩工業株式会社
低活性生石灰、それを用いた土壌改良剤、及び低活性生石灰の製造方法
9日前
積水化学工業株式会社
ガス製造装置、ガス製造システムおよびガス製造方法
10日前
日揮触媒化成株式会社
高純度シリカ微粒子分散液の製造方法、および高純度シリカ微粒子分散液
15日前
ロレアル
黒鉛状窒化炭素粒子の粒径低減のための方法
15日前
株式会社レゾナック
酸化チタン粒子及びその製造方法
3日前
株式会社レゾナック
酸化チタン粒子及びその製造方法
3日前
ヘムロック・セミコンダクター・オペレーションズ・エルエルシー
高純度シリコン粒子状材料および作製方法
14日前
株式会社アドマテックス
グラフェン包接多孔質粒子材料の製造方法及び分離膜の製造方法
8日前
蘇州立昂新材料有限公司
電波吸収材料を含有するオールゼオライト分子篩の製造方法と使用
17日前
ユティリティ グローバル,インコーポレイテッド
水素を生成する方法
3日前
清水建設株式会社
水素貯蔵容器および水素吸蔵合金の投入方法
18日前
日産化学株式会社
アルミニウム原子含有中空シリカ粒子及びその製造方法
22日前
日産化学株式会社
アルミニウム原子含有中空シリカ粒子及びその製造方法
22日前
続きを見る
