TOP
|
特許
|
意匠
|
商標
特許ウォッチ
Twitter
他の特許を見る
公開番号
2025107618
公報種別
公開特許公報(A)
公開日
2025-07-18
出願番号
2025081291,2023102034
出願日
2025-05-14,2023-06-21
発明の名称
ブチル系ゴム粘着剤組成物、粘着テープ、屋根用防水シート、便器固定用粘着剤組成物、及び接合体
出願人
デンカ株式会社
代理人
SK弁理士法人
,
個人
,
個人
主分類
C09J
123/22 20060101AFI20250711BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約
【課題】粘着力、タック、保持力(せん断力)の優れたブチル系ゴム粘着剤組成物を提供する。
【解決手段】本発明によれば、ブチル系ゴム粘着剤組成物であって、ブチル系ゴム100質量部と、無機化合物150~700質量部と、軟化剤20~300質量部と、繊維状有機化合物5~70質量部と、を含む、ブチル系ゴム粘着剤組成物が提供される。
【選択図】なし
特許請求の範囲
【請求項1】
ブチル系ゴム粘着剤組成物であって、
ブチル系ゴム100質量部と、
無機化合物150~700質量部と、
軟化剤20~300質量部と、
繊維状有機化合物5~70質量部と、
を含む、ブチル系ゴム粘着剤組成物。
発明の詳細な説明
【技術分野】
【0001】
本発明は、ブチル系ゴム粘着剤組成物に関する。より具体的には、屋根瓦と防水シートの接合に用いられるブチル系ゴム粘着剤組成物や便器と床の固定用に使用される便器固定用粘着剤組成物等に関する。また、本発明は、当該ブチル系ゴム粘着剤組成物を用いた粘着テープ、ブチルゴム系粘着剤組成物を用いた屋根用防水シート、ブチルゴム系粘着剤組成物によって屋根瓦と防水シートを接合してなる接合体、便器と床を接合してなる接合体に関する。
続きを表示(約 1,900 文字)
【背景技術】
【0002】
一般に、家屋等建築物の屋根には、雨水等の浸入を防ぐために屋根下地と屋根瓦との間に、合成ゴム等からなる防水シートが敷設されている。この防水シートと屋根瓦との接合には、釘、ボルト、リベット等の機械的締結方法、溶剤系接着剤を用いた接合方法、或いはアクリルゴム系やブチルゴム系の粘着テープを用いた接合方法が用いられている。
【0003】
これらの中でも、耐水性および作業性等の観点から、ゴム系の粘着テープを用いた接合方法が多く用いられている。特許文献1には、屋根瓦と防水シートの接合にブチルゴム系粘着テープを用いて接合する方法が提案されている。しかしながら、夏場の強い日差し等によって屋根全体が高温に曝されると粘着剤のせん断力低下により、クリープ変形するという問題があった。
【0004】
粘着剤のせん断力を向上させるために、不織布に粘着剤を含浸させる方法(特許文献2、3)や、粘着剤中に繊維を分散させるという方法が提案されている(特許文献4)。
【先行技術文献】
【特許文献】
【0005】
特開2004-300674
特開平10-245534
特開2005-062341
特開平08-325532
【発明の概要】
【発明が解決しようとする課題】
【0006】
一般に、粘着力、タック、保持力(せん断力)は粘着3要素と呼ばれており、この中でタックと保持力(せん断力)は二律背反の要素である。特許文献2、3のような不織布に粘着剤を含浸させる方法では、不織布の拘束により粘着剤の変形が抑制され、せん断力は向上するものの、タックと呼ばれる被着体への瞬間的な接着が低下するという課題が有った。
また、特許文献4の粘着剤においては、不織布のような拘束がないためタックは良好なものの、ブチルゴムと繊維のみで構成されているため、せん断力に課題が有った。
以上より、何れの方法も粘着3要素と呼ばれる粘着力、タック、保持力(せん断力)のバランスが両立できていなかった。
【0007】
本発明は、粘着力、タック、保持力(せん断力)の優れたブチル系ゴム粘着剤組成物を提供することを目的とする。ブチル系ゴム粘着剤組成物は、例えば、屋根用防水シート用途や、今まで釘、ボルト、リベット等の機械的締結方法で接合されていた便器と床の固定用にも好適に用いることが出来る。
【課題を解決するための手段】
【0008】
本発明者らは上記課題を解決するために鋭意検討した。その結果、特定の配合の組成物を用いることにより、上記課題を解決しうることを見出し、本発明を完成するに至った。
【0009】
すなわち、本発明によれば、以下の発明が提供される。
[1]ブチル系ゴム粘着剤組成物であって、ブチル系ゴム100質量部と、無機化合物150~700質量部と、軟化剤20~300質量部と、繊維状有機化合物5~70質量部と、を含む、ブチル系ゴム粘着剤組成物。
[2]前記無機化合物が、粘土鉱物を30質量%以上含む、[1]に記載のブチル系ゴム粘着剤組成物。
[3]前記繊維状有機化合物の平均繊維長が0.5~10mmである、[1]又は[2]に記載のブチル系ゴム粘着剤組成物。
[4][1]~[3]のいずれか一項に記載のブチル系ゴム粘着剤組成物を含む粘着テープ。
[5][1]~[3]のいずれか一項に記載のブチル系ゴム粘着剤組成物を含む粘着剤層と、前記粘着剤層に積層された防水シートと、を有する、屋根用防水シート。
[6][1]~[3]のいずれか一項に記載のブチル系ゴム粘着剤組成物によって、屋根瓦と防水シートを接合してなる、接合体。
[7][1]~[3]のいずれか一項に記載のブチル系ゴム粘着剤組成物によって、便器と床の固定用に使用される便器固定用粘着剤組成物。
[8][4]に記載の粘着テープによって、便器と床を接合してなる、接合体。
[9][7]に記載の便器固定用粘着剤組成物によって、便器と床を接合してなる、接合体。
【図面の簡単な説明】
【0010】

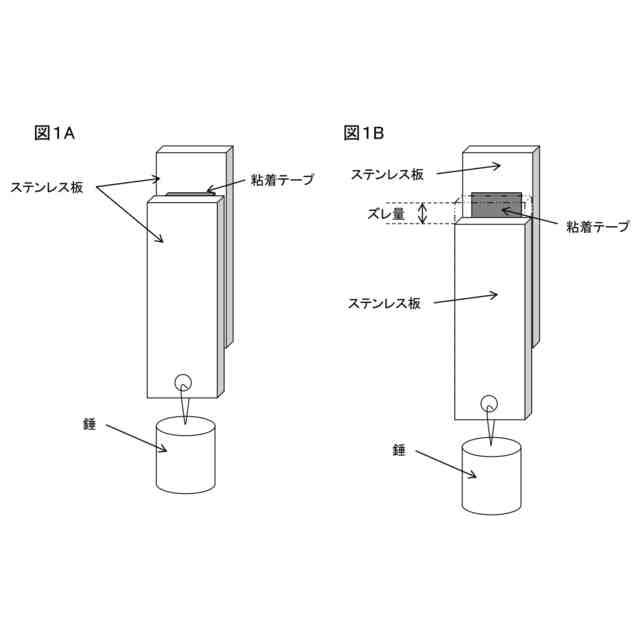

耐クリープ性の評価試験の方法を説明する図である。図1Aは試験開始時の状態を示し、図1Bは放置後のズレ量について説明する図である。
【発明を実施するための形態】

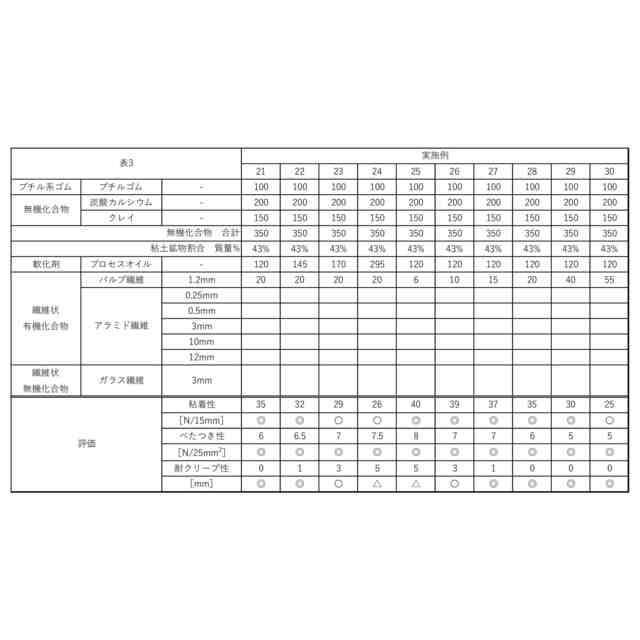

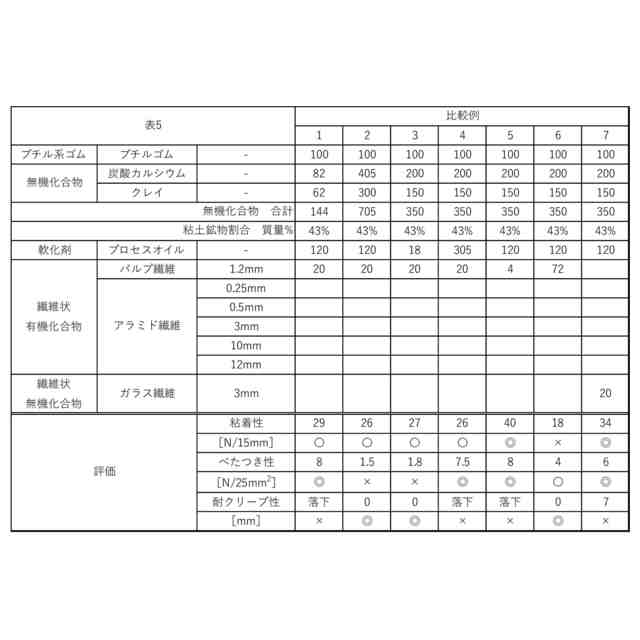

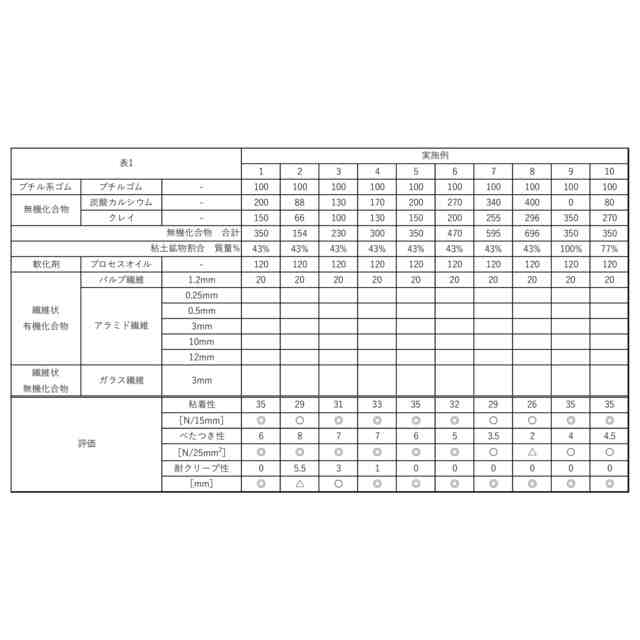

(【0011】以降は省略されています)
特許ウォッチbot のツイートを見る
この特許をJ-PlatPatで参照する
関連特許
デンカ株式会社
照明装置
1か月前
デンカ株式会社
無機質粉末
1か月前
デンカ株式会社
道路用照明
1か月前
デンカ株式会社
積層体及び構造体
29日前
デンカ株式会社
水膨張性止水組成物
16日前
デンカ株式会社
植物育成用照明装置
1か月前
デンカ株式会社
パテ状耐火組成物、パテ
1か月前
デンカ株式会社
熱可塑性離型フィルムの製造方法
1か月前
デンカ株式会社
マーキング剤及びマーキング方法
1か月前
デンカ株式会社
カルシウムアルミネートの製造方法
15日前
デンカ株式会社
Ceで付活されたαサイアロン蛍光体
1か月前
デンカ株式会社
無機質粉末、および無機質粉末の製造方法
1か月前
デンカ株式会社
二軸延伸シート、多層シート、及び成形品
1か月前
デンカ株式会社
樹脂充填板の製造方法、及び、樹脂充填板
22日前
デンカ株式会社
二軸延伸シート、多層シート、及び成形品
1か月前
デンカ株式会社
カーボンブラックを評価または選別する方法
1か月前
デンカ株式会社
半導体封止プロセス用熱可塑性離型フィルム
1か月前
デンカ株式会社
Ceで付活されたαサイアロン蛍光体の製造方法
1か月前
デンカ株式会社
樹脂溶液、及びその硬化体、並びにその製造方法
1か月前
デンカ株式会社
コンクリート補強工法およびコンクリート構造物
22日前
デンカ株式会社
非水硬性CO2硬化型固化材、及び炭酸化硬化体
1か月前
デンカ株式会社
モルタル組成物、補修材及びコンクリート組成物
1か月前
デンカ株式会社
コンクリート裏面補強工法およびコンクリート構造物
22日前
デンカ株式会社
セメント混和材、セメント組成物、及び炭酸化硬化体
1か月前
デンカ株式会社
3Dデータの製造方法、傾斜検出方法、及びプログラム
1か月前
デンカ株式会社
有機酸カルシウム、添加材組成物、及びセメント組成物
17日前
デンカ株式会社
重合性化合物の製造方法、及び、重合性化合物の製造装置
1か月前
デンカ株式会社
情報処理システム、情報処理プログラム及び情報処理方法
1か月前
デンカ株式会社
画像処理システム、画像処理方法、および画像処理プログラム
1か月前
デンカ株式会社
画像処理システム、画像処理方法、および画像処理プログラム
1か月前
デンカ株式会社
セラミックス基板、セラミックス基板の製造方法及び積層基板
29日前
デンカ株式会社
セラミックス基板、セラミックス基板の製造方法及び積層基板
29日前
デンカ株式会社
特定の遺伝子型を有するHLAに結合するエピトープの特定方法
15日前
デンカ株式会社
カーボンブラックおよびカーボンブラックを評価または選別する方法
1か月前
デンカ株式会社
酸化マグネシウム粉末及びその製造方法、混合粉末、並びに樹脂組成物
23日前
デンカ株式会社
フッ化物蛍光体粒子、複合体、発光装置およびフッ化物蛍光体の製造方法
1日前
続きを見る
他の特許を見る
