特許ウォッチ

公開番号2025096126
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2024138941,2024061391
出願日2024-08-20,2024-04-05
発明の名称ゴム組成物、その架橋物、及びアクリルゴムの製造方法
出願人デンカ株式会社
代理人個人,個人,個人
主分類C08L 33/04 20060101AFI20250619BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】アクリルゴムの架橋物の耐水性及び切断時引張強さを両立すること。
【解決手段】アクリルゴムと、ノニオン系乳化剤と、を含有し、ノニオン系乳化剤の全質量の0質量%超え80質量%以下が、アクリルゴムに固定されている、ゴム組成物。
【選択図】なし
特許請求の範囲【請求項１】
アクリルゴムと、ノニオン系乳化剤と、を含有し、
前記ノニオン系乳化剤の全質量の０質量％超え８０質量％以下が、前記アクリルゴムに固定されている、ゴム組成物。
続きを表示（約 680 文字）【請求項２】
前記ノニオン系乳化剤の全質量が、前記アクリルゴムの全質量１００質量部に対して５質量部以下である、請求項１に記載のゴム組成物。
【請求項３】

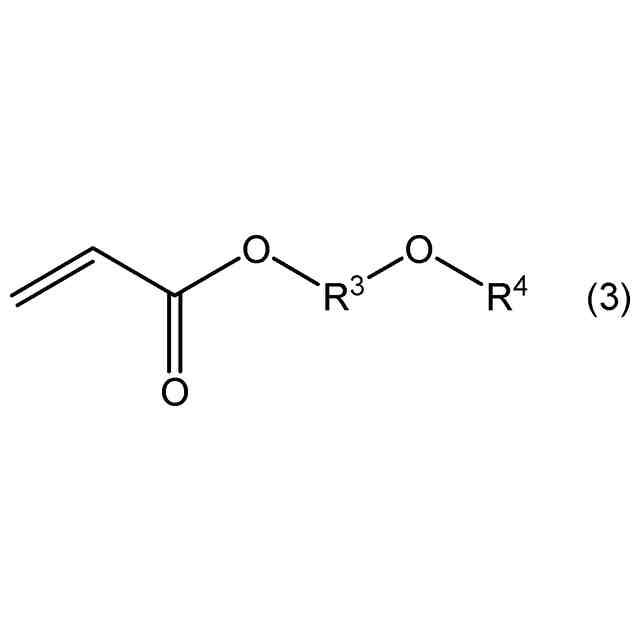

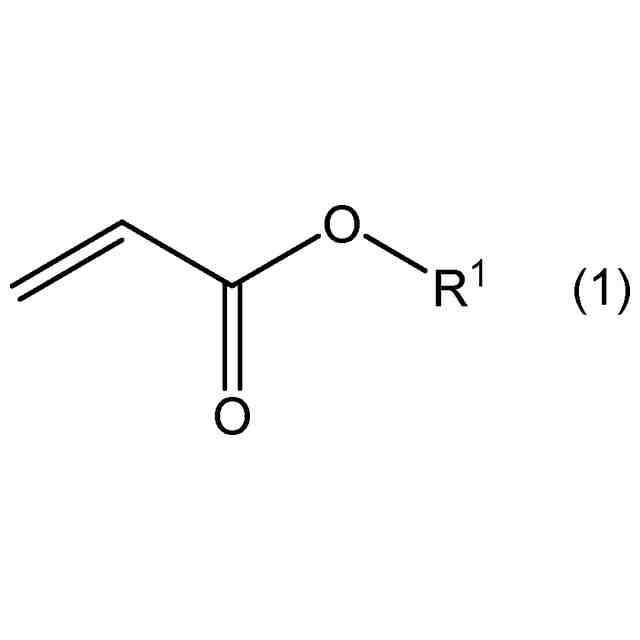

前記アクリルゴムが、アクリル酸アルキルエステル、メタクリル酸アルキルエステル、及びアクリル酸アルコキシアルキルエステルからなる群より選ばれる少なくとも１種のモノマー単位を含む、請求項１に記載のゴム組成物。
【請求項４】
架橋剤を更に含有する、請求項１～３のいずれか一項に記載のゴム組成物。
【請求項５】
請求項４に記載のゴム組成物の架橋物。
【請求項６】
ノニオン系乳化剤の存在下でアクリルモノマーを重合させてアクリルポリマーのラテックスを得る工程と、
前記アクリルポリマーを凝固させ、洗浄して、アクリルゴムを得る工程と、を備え、
前記ラテックス中の前記ノニオン系乳化剤の全質量の０質量％超え７０質量％以下が、前記アクリルポリマーに固定されている、アクリルゴムの製造方法。
【請求項７】
前記ラテックス中の前記ノニオン系乳化剤の全質量が、前記アクリルポリマーの全質量１００質量部に対して６質量部以下である、請求項６に記載のアクリルゴムの製造方法。
【請求項８】
前記アクリルポリマーが、アクリル酸アルキルエステル、メタクリル酸アルキルエステル、及びアクリル酸アルコキシアルキルエステルからなる群より選ばれる少なくとも１種のモノマー単位を含む、請求項６又は７に記載のアクリルゴムの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ゴム組成物、その架橋物、及びアクリルゴムの製造方法に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
アクリルゴム及びその架橋物は、耐熱性、耐油性、機械的特性等の物性に優れているため、例えば自動車のエンジンルーム内のホースやシール部品等の材料として使用されている。例えば特許文献１には、モノマー単位として、アルキルアクリレート及び架橋席モノマーを含むアクリルゴムであって、アクリルゴム中のノニオン系乳化剤の含有量が０．５～２質量％である、アクリルゴムが開示されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２１／０７５１２８号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示されているように、アクリルゴムと共存するノニオン系乳化剤の含有量に着目した検討が行われているが、本発明者らの検討によれば、アクリルゴムと共存するノニオン系乳化剤の含有量が同じであっても、アクリルゴムの架橋物の耐水性及び切断時引張強さが変化し得ると共に、場合によっては当該耐水性又は切断時引張強さが悪化することがある。
【０００５】
そこで、本発明の一側面は、アクリルゴムの架橋物の耐水性及び切断時引張強さを両立することを目的とする。
【課題を解決するための手段】
【０００６】
本発明者らは、アクリルゴムと共存するノニオン系乳化剤と一口に言っても、アクリルゴムに固定されて比較的脱離しにくいノニオン系乳化剤と、アクリルゴムに固定されておらず比較的脱離しやすいノニオン系乳化剤とが存在し得ることを見出した。
【０００７】

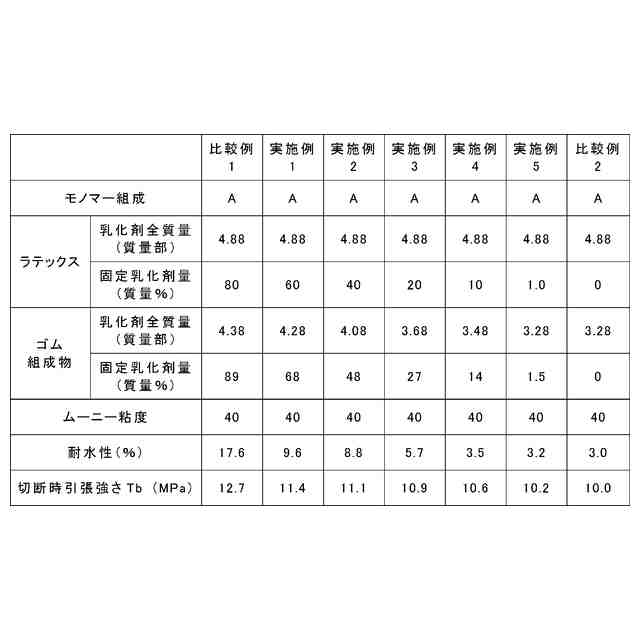

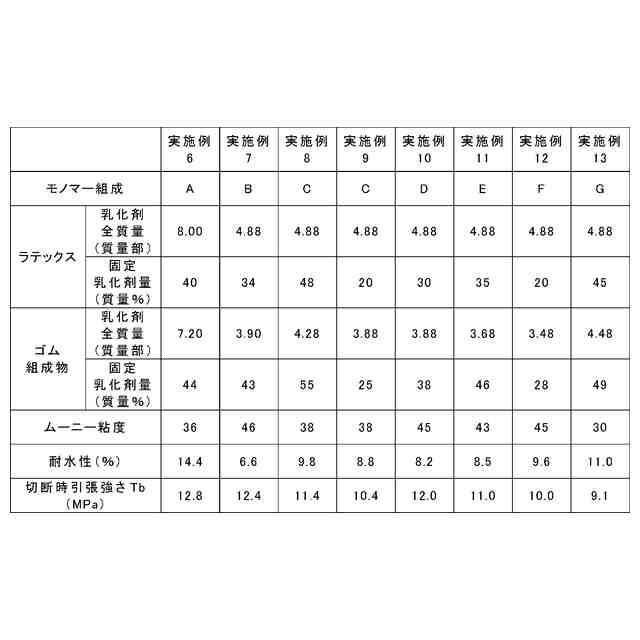

そして、同じモノマー組成を有するアクリルゴムに同じ総量のノニオン系乳化剤を共存させた場合でも、アクリルゴムに固定されているノニオン系乳化剤が存在しない（アクリルゴムに固定されていないノニオン系乳化剤のみが存在する）とアクリルゴムの架橋物の切断時引張強さが低下してしまう一方で、アクリルゴムに固定されているノニオン系乳化剤が必要量以上に存在するとアクリルゴムの架橋物の耐水性が悪化してしまうことが判明した。したがって、同じモノマー組成を有するアクリルゴムに同じ総量のノニオン系乳化剤を共存させた場合において、アクリルゴムの架橋物の耐水性及び切断時引張強さを両立する（いずれか一方を低下又は悪化させない）ためには、アクリルゴムに固定されたノニオン系乳化剤の割合を特定の範囲内とすることが重要である。
【０００８】
本発明は、以下の側面を含む。
［１］アクリルゴムと、ノニオン系乳化剤と、を含有し、ノニオン系乳化剤の全質量の０質量％超え８０質量％以下が、アクリルゴムに固定されている、ゴム組成物。
［２］ノニオン系乳化剤の全質量が、アクリルゴムの全質量１００質量部に対して５質量部以下である、［１］に記載のゴム組成物。
［３］アクリルゴムが、アクリル酸アルキルエステル、メタクリル酸アルキルエステル、及びアクリル酸アルコキシアルキルエステルからなる群より選ばれる少なくとも１種のモノマー単位を含む、［１］又は［２］に記載のゴム組成物。
［４］架橋剤を更に含有する、［１］～［３］のいずれか一つに記載のゴム組成物。
［５］［１］～［４］のいずれか一つに記載のゴム組成物の架橋物。
［６］ノニオン系乳化剤の存在下でアクリルモノマーを重合させてアクリルポリマーのラテックスを得る工程と、アクリルポリマーを凝固させ、洗浄して、アクリルゴムを得る工程と、を備え、ラテックス中のノニオン系乳化剤の全質量の０質量％超え７０質量％以下が、アクリルポリマーに固定されている、アクリルゴムの製造方法。
［７］ラテックス中のノニオン系乳化剤の全質量が、アクリルポリマーの全質量１００質量部に対して６質量部以下である、［６］に記載のアクリルゴムの製造方法。
［８］アクリルゴムが、アクリル酸アルキルエステル、メタクリル酸アルキルエステル、及びアクリル酸アルコキシアルキルエステルからなる群より選ばれる少なくとも１種のモノマー単位を含む、［６］又は［７］に記載のアクリルゴムの製造方法。
【発明の効果】
【０００９】
本発明の一側面によれば、アクリルゴムの架橋物の耐水性及び切断時引張強さを両立することができる。
【００１０】

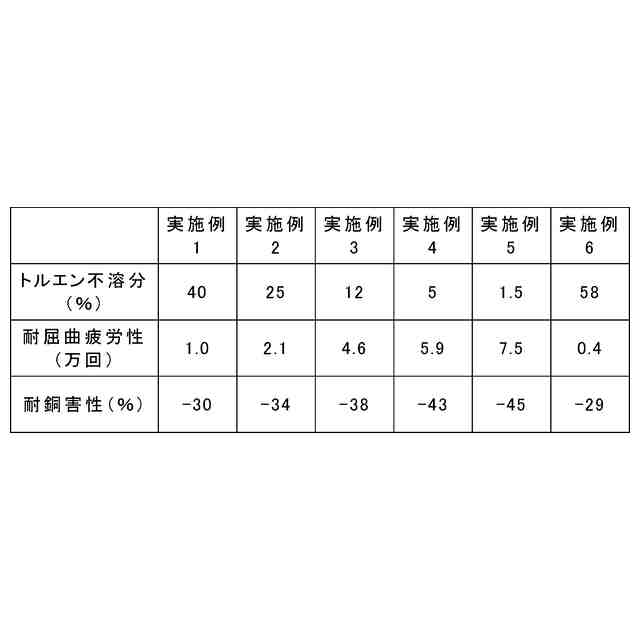

本発明の他の一側面によれば、アクリルゴムのトルエン不溶分を低くすることができる。本発明の他の一側面によれば、アクリルゴムの架橋物の耐屈曲疲労性を向上させることができる。本発明の他の一側面によれば、アクリルゴムの架橋物の耐銅害性を向上させることができる。
【発明を実施するための形態】
（【００１１】以降は省略されています）

関連特許
