TOP
|
特許
|
意匠
|
商標
特許ウォッチ
Twitter
他の特許を見る
公開番号
2025083886
公報種別
公開特許公報(A)
公開日
2025-06-02
出願番号
2023197542
出願日
2023-11-21
発明の名称
セメント混和材、セメント組成物、及び炭酸化硬化体
出願人
デンカ株式会社
代理人
個人
,
個人
,
個人
主分類
C04B
14/04 20060101AFI20250526BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約
【課題】CO
2
吸収量が高く、セメント組成物の高い初期強度又は長期強度を得ることができるセメント混和材を提供することを目的とする。
【解決手段】鉱物組成として、γ-2CaO・SiO
2
、及びメルヴィナイトを含有し、γ-2CaO・SiO
2
を2質量%以上、メルヴィナイトを40質量%以下含有するセメント混和材である。セメント混和材は、目開きが90μmの篩を40質量%以上通過する粒度を有することが好ましく、ブレーン比表面積が、500cm
2
/g以上3000cm
2
/g以下であることが好ましい。
【選択図】なし
特許請求の範囲
【請求項1】
鉱物組成として、γ-2CaO・SiO
2
、及びメルヴィナイトを含有し、
前記γ-2CaO・SiO
2
を2質量%以上、前記メルヴィナイトを40質量%以下含有するセメント混和材。
続きを表示(約 290 文字)
【請求項2】
目開きが90μmの篩を40質量%以上通過する粒度を有する、請求項1に記載のセメント混和材。
【請求項3】
ブレーン比表面積が、500cm
2
/g以上3000cm
2
/g以下である、請求項1又は2に記載のセメント混和材。
【請求項4】
電気炉還元スラグを含有する、請求項1又は2に記載のセメント混和材。
【請求項5】
請求項1又は2に記載のセメント混和材を含むセメント組成物。
【請求項6】
請求項5に記載のセメント組成物の炭酸化硬化物からなる炭酸化硬化体。
発明の詳細な説明
【技術分野】
【0001】
本発明は、主に、土木・建築業界において使用されるセメント混和材、セメント組成物、及び炭酸化硬化体に関する。
続きを表示(約 2,000 文字)
【背景技術】
【0002】
鉄鋼産業の副産物である各種のスラグの有効利用に関して大きな関心が寄せられている。鉄鋼産業においては、種々のプロセスや設備によって、また、溶製する鋼種によって様々な組成や性状を有するスラグを副生する。また、コンクリートの高性能化、資源の有効利用化、環境負荷低減化等を考慮して、様々なセメント混和材が用いられており、スラグを含有するセメント混和材の検討が行われている。
【0003】
例えば、下記の特許文献1には、γ-2CaO・SiO
2
(γ-C
2
S)を含み、かつ、特定のブレーン比表面積、及び特定の含有量の非水硬性物質を含むセメント混和材及びセメント組成物が記載されている。特許文献1のセメント混和材によれば、従来の石灰石微粉末混和材と比較し、セメント組成物の圧縮強度が同等で、水和時の発熱量が少なく、高い中性化抑制効果を得ることができることが記載されている。
【先行技術文献】
【特許文献】
【0004】
特許第3725077号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】
近年、γ-C
2
Sを含む混和材を配合したコンクリートを炭酸化させることにより、CO
2
吸収から表層部を緻密化した強度の高いコンクリート製品を得る技術の検討がなされている。この場合、炭酸化させることで、コンクリートの吸収されたCO
2
の分だけ、コンクリート製品を得る上でのトータルCO
2
排出量は削減されることになる。
特許文献1に記載のセメント混和材及びセメント組成物においては、中性化抑制効果については検討されているが、CO
2
吸収量については検討されていなかった。
【0006】
本発明はこのような事情に鑑みてなされたものであり、CO
2
吸収量が高く、セメント組成物が高い初期強度又は長期強度を得ることができるセメント混和材、及びセメント混和材を含むセメント組成物、炭酸化硬化体を提供することを目的とする。
【課題を解決するための手段】
【0007】
上記課題を解決するために鋭意検討したところ、本発明者は下記本発明に想到し、当該課題を解決できることを見出した。すなわち本発明は下記のとおりである。
[1]鉱物組成として、γ-2CaO・SiO
2
、及びメルヴィナイトを含有し、前記γ-2CaO・SiO
2
を2質量%以上、前記メルヴィナイトを40質量%以下含有するセメント混和材。
[2]目開きが90μmの篩を40質量%以上通過する粒度を有する、[1]に記載のセメント混和材。
[3]ブレーン比表面積が、500cm
2
/g以上3000cm
2
/g以下である、[1]又は[2]に記載のセメント混和材。
[4]電気炉還元スラグを含有する、[1]~[3]のいずれかに記載のセメント混和材。
[5][1]~[4]のいずれかに記載のセメント混和材を含むセメント組成物。
[6][5]に記載のセメント組成物の炭酸化硬化物からなる炭酸化硬化体。
【発明の効果】
【0008】
本発明によれば、CO
2
吸収量が高く、作製された硬化物の高い初期強度又は長期強度を得ることができるセメント混和材、及びセメント混和材を含むセメント組成物、炭酸化硬化体を提供することができる。
【発明を実施するための形態】
【0009】
[セメント混和材]
本発明のセメント混和材は、鉱物組成として、γ-2CaO・SiO
2
、及びメルヴィナイトを含有し、γ-2CaO・SiO
2
を2質量%以上、メルヴィナイトを40質量%以下含有する。
【0010】
(γ-2CaO・SiO
2
)
γ-2CaO・SiO
2
とは、2CaO・SiO
2
で表され、低温相として知られるものであり、高温相であるα-2CaO・SiO
2
やα’-2CaO・SiO
2
、β-2CaO・SiO
2
とは全く異なるものである。これらはいずれも2CaO・SiO
2
で表されるが、結晶構造及び真密度は異なっている。γ-2CaO・SiO
2
は水硬性を有さないが、γ-2CaO・SiO
2
は大気中の二酸化を吸収して硬化する特性、すなわち、気硬性を有する。

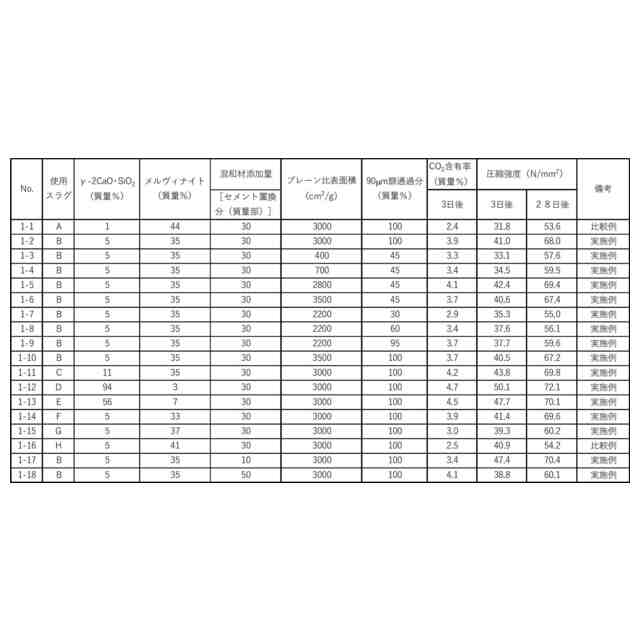

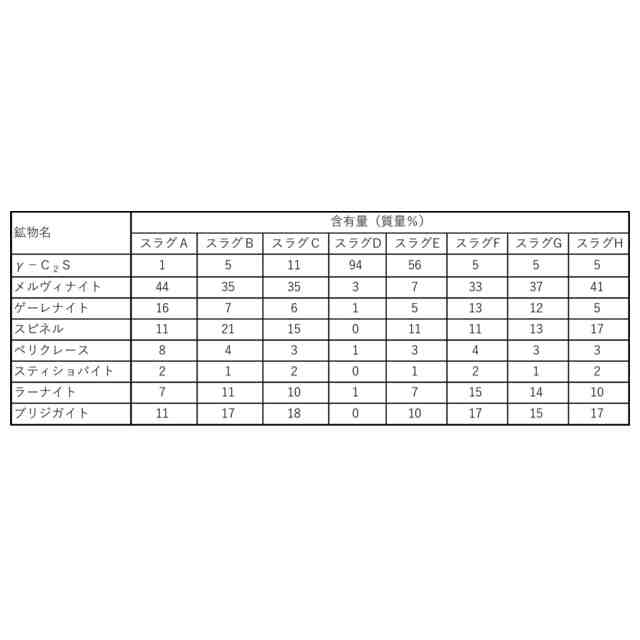

(【0011】以降は省略されています)
この特許をJ-PlatPatで参照する
関連特許
デンカ株式会社
熱可塑性離型フィルムの製造方法
7日前
デンカ株式会社
半導体封止プロセス用熱可塑性離型フィルム
7日前
デンカ株式会社
非水硬性CO2硬化型固化材、及び炭酸化硬化体
2日前
デンカ株式会社
セメント混和材、セメント組成物、及び炭酸化硬化体
2日前
デンカ株式会社
重合性化合物の製造方法、及び、重合性化合物の製造装置
8日前
デンカ株式会社
複合体及びその製造方法、並びに、接合体、回路基板及びパワーモジュール
今日
デンカ株式会社
半導体封止プロセス用熱可塑性離型フィルム
7日前
個人
構築素材又は原材
1か月前
株式会社トクヤマ
水硬性組成物
20日前
株式会社トクヤマ
窒化ケイ素基板
12日前
花王株式会社
吹付工法
16日前
株式会社田中建設
製造プラント
1か月前
東ソー株式会社
焼結体のリサイクル方法
1か月前
花王株式会社
水硬性組成物
27日前
花王株式会社
水硬性組成物
1か月前
株式会社田中建設
固化材の製造方法
1か月前
デンカ株式会社
コンクリート用組成物
1か月前
株式会社竹中工務店
コンクリート部材
2か月前
デンカ株式会社
コンクリート用組成物
1か月前
花王株式会社
吹付用水硬性組成物
14日前
花王株式会社
粘土含有石膏スラリー
6日前
花王株式会社
水硬性組成物用分散剤
19日前
花王株式会社
水硬性粉体の製造方法
21日前
三井住友建設株式会社
水硬性硬化体
1か月前
デンカ株式会社
接地抵抗低減剤
21日前
大光炉材株式会社
パッチング用耐火物
16日前
個人
漆喰材の製造方法、および、漆喰材
2か月前
花王株式会社
水硬性組成物用被膜養生剤
7日前
東ソー株式会社
焼結体、粉末、成形体、及び、仮焼体
1か月前
株式会社トクヤマ
塩化カリウムの回収方法
1か月前
東レ株式会社
炭素シートおよびガス拡散電極の製造方法
16日前
株式会社MARUWA
アルミナジルコニア焼結板
1か月前
花王株式会社
粘土含有石膏スラリー用分散剤
13日前
大光炉材株式会社
断熱性パッチング用耐火物
16日前
花王株式会社
粘土含有石膏スラリー用分散剤
20日前
花王株式会社
粘土含有水硬性組成物用添加剤
6日前
続きを見る
他の特許を見る
