TOP
|
特許
|
意匠
|
商標
特許ウォッチ
Twitter
他の特許を見る
公開番号
2025083885
公報種別
公開特許公報(A)
公開日
2025-06-02
出願番号
2023197541
出願日
2023-11-21
発明の名称
非水硬性CO2硬化型固化材、及び炭酸化硬化体
出願人
デンカ株式会社
代理人
個人
,
個人
,
個人
主分類
C04B
22/08 20060101AFI20250526BHJP(セメント;コンクリート;人造石;セラミックス;耐火物)
要約
【課題】CO
2
吸収量を向上させ、かつ高い強度発現性を有する非水硬性CO
2
硬化型固化材を提供することを目的とする。
【解決手段】鉱物組成として、γ-2CaO・SiO
2
、及びメルヴィナイトを含有し、γ-2CaO・SiO
2
を2質量%以上、メルヴィナイトを40質量%以下含有する非水硬性CO
2
硬化型固化材である。非水硬性CO
2
硬化型固化材は、目開きが90μmの篩を40質量%以上通過する粒度を有することが好ましく、ブレーン比表面積が、500cm
2
/g以上3000cm
2
/g以下であることが好ましい。
【選択図】なし
特許請求の範囲
【請求項1】
鉱物組成として、γ-2CaO・SiO
2
、及びメルヴィナイトを含有し、
前記γ-2CaO・SiO
2
を2質量%以上、前記メルヴィナイトを40質量%以下含有する非水硬性CO
2
硬化型固化材。
続きを表示(約 310 文字)
【請求項2】
目開きが90μmの篩を40質量%以上通過する粒度を有する、請求項1に記載の非水硬性CO
2
硬化型固化材。
【請求項3】
ブレーン比表面積が、500cm
2
/g以上3000cm
2
/g以下である、請求項1又は2に記載の非水硬性CO
2
硬化型固化材。
【請求項4】
電気炉還元スラグを含有する、請求項1又は2に記載の非水硬性CO
2
硬化型固化材。
【請求項5】
請求項1又は2に記載の非水硬性CO
2
硬化型固化材の炭酸化硬化物からなる炭酸化硬化体。
発明の詳細な説明
【技術分野】
【0001】
本発明は、主に、土木・建築業界において使用される非水硬性CO
2
硬化型固化材、及び炭酸化硬化体に関する。
続きを表示(約 2,000 文字)
【背景技術】
【0002】
コンクリートは原材料としてセメントを多量に使用するため、CO
2
排出量の大きい材料であるとされる。これは主として、セメントの生産過程で、炉の燃焼エネルギーを得るために化石燃料を多量に使用することに加え、石灰石の脱炭酸反応(CaCO
3
→CaO+CO
2
)が生じることによる。コンクリートとしてのCO
2
排出量を低減することは地球温暖化対策の一環として重要なテーマとなっている。
【0003】
コンクリート製品を製造する際に排出されるCO
2
のトータル量を低減するためには、セメント代替として産業副産物(高炉スラグ微粉末、フライアッシュなど)を多量に配合させることによりセメント使用量を削減することが有効であり、種々研究が進められている。
【0004】
一方で、γ-C
2
S(γ-2CaO・SiO
2
;ビーライトγ相とも呼ばれる)のような非水硬性化合物を混和材として配合したコンクリートを強制的に炭酸(塩)化養生させることにより、CO
2
吸収から表層部を緻密化した耐久性の高いコンクリート製品を得る技術が知られている(例えば特許文献1)。γ-C
2
Sは水和反応せず、CO
2
と反応してCaCO
3
とSiO
2
に富むゲル状物を生成する。これらの生成物はセメントマトリクス中の空隙を埋め、コンクリート製品表層部の耐久性を飛躍的に向上させる。この場合、炭酸(塩)化養生でコンクリートに吸収されたCO
2
の分だけコンクリート製品を得る上でのトータルCO
2
排出量は削減されることになる。
【先行技術文献】
【特許文献】
【0005】
特開2006-182583号公報
【発明の概要】
【発明が解決しようとする課題】
【0006】
しかし、今後の益々注目されるカーボンニュートラルへの取組みを考慮すると、さらに、セメントの配合量を減らすことが可能な材料が望まれていた。また、このようなセメント材料を減らした場合においても、高い強度発現性を有する材料が望まれていた。
【0007】
本発明はこのような事情に鑑みてなされたものであり、CO
2
吸収量を向上させ、かつ高い強度発現性を有する非水硬性CO
2
硬化型固化材、及び炭酸化硬化体を提供することを目的とする。
【課題を解決するための手段】
【0008】
上記課題を解決するために鋭意検討したところ、本発明者は下記本発明に想到し、当該課題を解決できることを見出した。すなわち本発明は下記のとおりである。
[1]鉱物組成として、γ-2CaO・SiO
2
、及びメルヴィナイトを含有し、前記γ-2CaO・SiO
2
を2質量%以上、前記メルヴィナイトを40質量%以下含有する非水硬性CO
2
硬化型固化材。
[2]目開きが90μmの篩を40質量%以上通過する粒度を有する、[1]に記載の非水硬性CO
2
硬化型固化材。
[3]ブレーン比表面積が、500cm
2
/g以上3000cm
2
/g以下である、[1]又は[2]に記載の非水硬性CO
2
硬化型固化材。
[4]電気炉還元スラグを含有する、[1]~[3]のいずれかに記載の非水硬性CO
2
硬化型固化材。
[5][1]~[4]のいずれかに記載の非水硬性CO
2
硬化型固化材の炭酸化硬化物からなる炭酸化硬化体。
【発明の効果】
【0009】
本発明によれば、CO
2
吸収量を向上させ、かつ高い強度発現性を有する非水硬性CO
2
硬化型固化材、及び炭酸化硬化体を提供することができる。
【発明を実施するための形態】
【0010】
[非水硬性CO
2
硬化型固化材]
本発明の非水硬性CO
2
硬化型固化材は、鉱物組成として、γ-2CaO・SiO
2
、及びメルヴィナイトを含有し、γ-2CaO・SiO
2
を2質量%以上、メルヴィナイトを40質量%以下含有する。

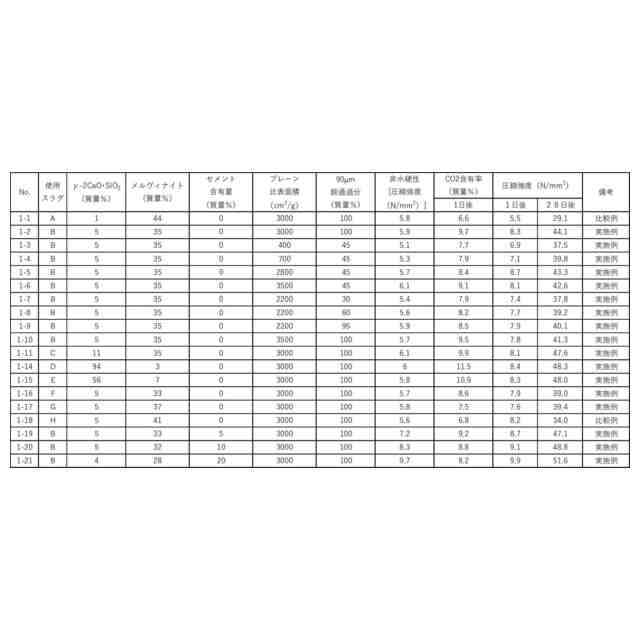

(【0011】以降は省略されています)
この特許をJ-PlatPatで参照する
関連特許
デンカ株式会社
積層体及び構造体
4日前
デンカ株式会社
Ceで付活されたαサイアロン蛍光体の製造方法
6日前
デンカ株式会社
セラミックス基板、セラミックス基板の製造方法及び積層基板
4日前
デンカ株式会社
セラミックス基板、セラミックス基板の製造方法及び積層基板
4日前
デンカ株式会社
ゴム組成物、その架橋物、及びアクリルゴムの製造方法
4日前
デンカ株式会社
IgG結合ペプチドを用いたIgG抗体の部位特異的修飾体を用いた免疫測定方法
4日前
個人
構築素材又は原材
1か月前
株式会社トクヤマ
水硬性組成物
4日前
株式会社トクヤマ
水硬性組成物
1か月前
株式会社トクヤマ
窒化ケイ素基板
1か月前
東ソー株式会社
焼結体の製造方法
25日前
東ソー株式会社
焼結体の製造方法
25日前
花王株式会社
吹付工法
1か月前
花王株式会社
空洞充填材
18日前
株式会社田中建設
製造プラント
2か月前
花王株式会社
水硬性組成物
1か月前
東ソー株式会社
焼結体のリサイクル方法
2か月前
花王株式会社
水硬性組成物
2か月前
株式会社田中建設
固化材の製造方法
2か月前
デンカ株式会社
コンクリート用組成物
2か月前
デンカ株式会社
コンクリート用組成物
2か月前
花王株式会社
吹付用水硬性組成物
1か月前
三井住友建設株式会社
水硬性硬化体
2か月前
花王株式会社
水硬性組成物用混和剤
25日前
花王株式会社
水硬性粉体の製造方法
1か月前
花王株式会社
水硬性組成物用添加剤
11日前
花王株式会社
粘土含有石膏スラリー
1か月前
花王株式会社
水硬性組成物用添加剤
11日前
花王株式会社
水硬性組成物用分散剤
1か月前
デンカ株式会社
接地抵抗低減剤
1か月前
大光炉材株式会社
パッチング用耐火物
1か月前
東ソー株式会社
焼結体、粉末、成形体、及び、仮焼体
2か月前
花王株式会社
水硬性組成物用被膜養生剤
1か月前
黒崎播磨株式会社
断熱材
11日前
株式会社MARUWA
アルミナジルコニア焼結板
2か月前
株式会社トクヤマ
塩化カリウムの回収方法
2か月前
続きを見る
他の特許を見る
