発明の名称梱包ケースおよび梱包体
出願人TOPPANホールディングス株式会社
代理人個人,個人,個人,個人
主分類B65D 81/02 20060101AFI20250603BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】取り扱いが簡便であり、梱包された薄板金属製品を安定して保持できる梱包ケースを提供する。
【解決手段】蓋部10と、蓋部と同形同大の支持部20と、蓋部と支持部とを接続するヒンジ部30とが一体に形成され、ヒンジ部を中心に開閉可能な梱包ケース1は、蓋部と支持部との間に配置される緩衝材41を有する。ニュートンの単位で表した緩衝材の硬さと、ミリメートルの単位で表した緩衝材の厚さとの積は、950以上6500以下である。
【選択図】図1
特許請求の範囲【請求項１】
蓋部と、前記蓋部と同形同大の支持部と、前記蓋部と前記支持部とを接続するヒンジ部とが一体に形成され、前記ヒンジ部を中心に開閉可能な梱包ケースであって、
前記蓋部と前記支持部との間に配置される緩衝材を有し、
ニュートンの単位で表した前記緩衝材の硬さと、ミリメートルの単位で表した前記緩衝材の厚さとの積が９５０以上６５００以下である、
梱包ケース。
続きを表示（約 370 文字）【請求項２】
前記蓋部および前記支持部の平面視形状が長方形であり、前記長方形の長辺に沿って前記ヒンジ部が設けられている、
請求項１に記載の梱包ケース。
【請求項３】
前記長辺の長さが６００ｍｍ以上１３００ｍｍ以下である、
請求項２に記載の梱包ケース。
【請求項４】
前記長方形の短辺の長さが１８０ｍｍ以上３００ｍｍ以下である、
請求項２に記載の梱包ケース。
【請求項５】
ニュートンの単位で表した前記緩衝材の硬さが１００以上１２５０以下である、
請求項１に記載の梱包ケース。
【請求項６】
請求項１から５のいずれか一項に記載の梱包ケースと、
前記蓋部と前記支持部との間に配置された薄板金属製品と、
を備える、
梱包体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、梱包ケース、より詳しくは、薄板金属製品の梱包に適した梱包ケースに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
薄板金属製品には、厚さが十数μｍから数十μｍオーダーの物が少なくない。薄板金属製品として、カメラモジュール用の遮光板や、蒸着やスパッタリングで形成される層のパターンや形成範囲等を制御するためのメタルマスクが知られている。
上述した薄板金属製品には微細な穴が多数あけられており、外力が加わることによって容易にシワが生じたり断裂したりして、使用に耐えないものとなる。したがって、これを輸送するにあたっては細心の注意を払う必要がある。
【０００３】
特許文献１には、このような蒸着マスクに適用される梱包体が開示されている。この梱包体は、受け部と蓋部とを備え、受け部と蓋部と挟まれるように蒸着マスクが梱包される。一態様として、受け部と蓋部とがヒンジ部を介して連結された態様も開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－０９１７５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に係る梱包体において、受け部と蓋部とがヒンジ部を介して連結されていると、取り扱いが簡便になる一方で、梱包時の挙動は受け部と蓋部とが連結されていない場合とは大きく異なる。
詳細は後述するが、この挙動の違いにより梱包された蒸着マスクが梱包体内で動く可能性が高まる場合があることを発明者らは見出した。そして、これを解決することで本発明を完成させた。
【０００６】
本発明は、取り扱いが簡便であり、梱包された薄板金属製品を安定して保持できる梱包ケースを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の第一の態様は、蓋部と、蓋部と同形同大の支持部と、蓋部と前記支持部とを接続するヒンジ部とが一体に形成され、ヒンジ部を中心に開閉可能な梱包ケースである。
この梱包ケースは、蓋部と支持部との間に配置される緩衝材を有する。
ニュートンの単位で表した緩衝材の硬さと、ミリメートルの単位で表した緩衝材の厚さとの積は、９５０以上６５００以下である。
【０００８】
本発明の第二の態様は、第一の態様に係る梱包ケースと、蓋部と支持部との間に配置された薄板金属製品とを備える梱包体である。
【発明の効果】
【０００９】
本発明に係る梱包ケースは、取り扱いが簡便であり、梱包された薄板金属製品を安定して保持できる。
【図面の簡単な説明】
【００１０】
本発明の一実施形態に係る梱包ケースを示す斜視図である。
開いた状態の同梱包ケースを示す図である。

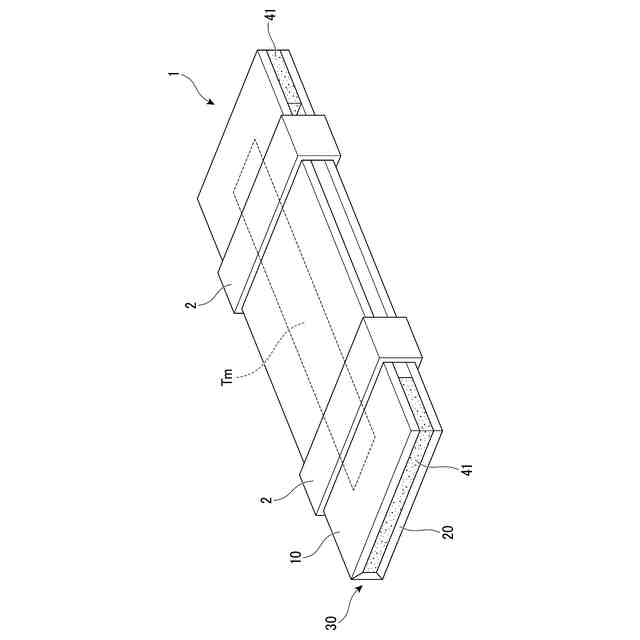

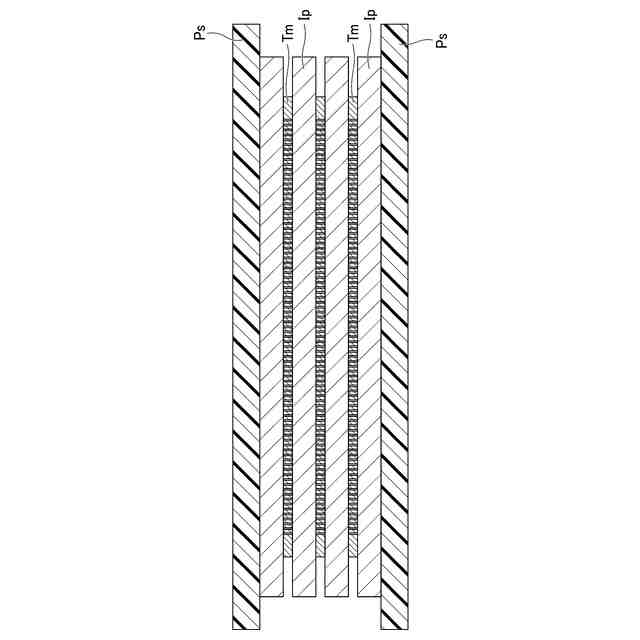

梱包物の構成の一例を示す模式図である。

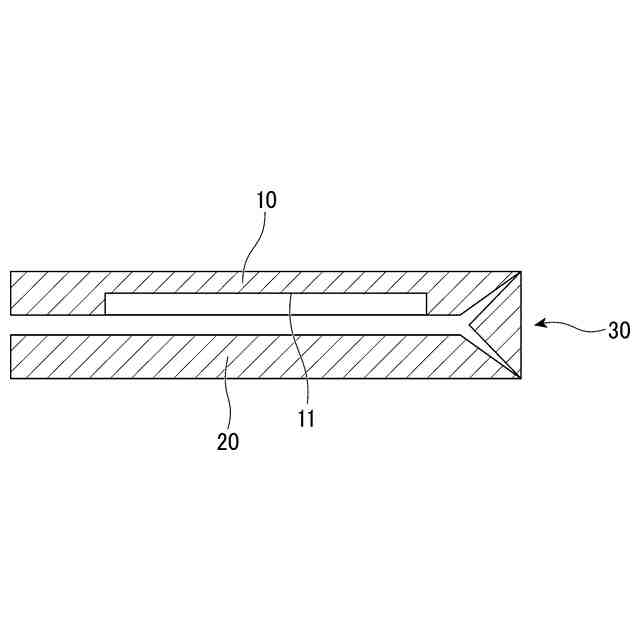

閉じた状態の同梱包ケースの長手方向中央部における断面図である。

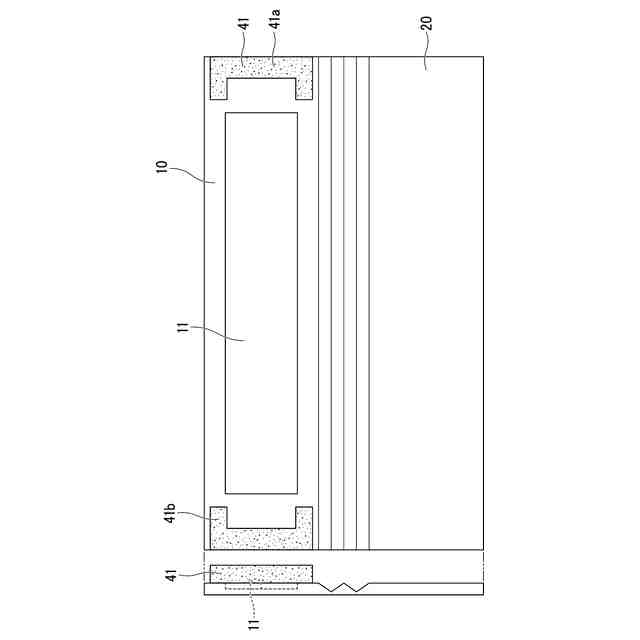

本発明の変形例に係る梱包ケースを開いた状態で示す図である。

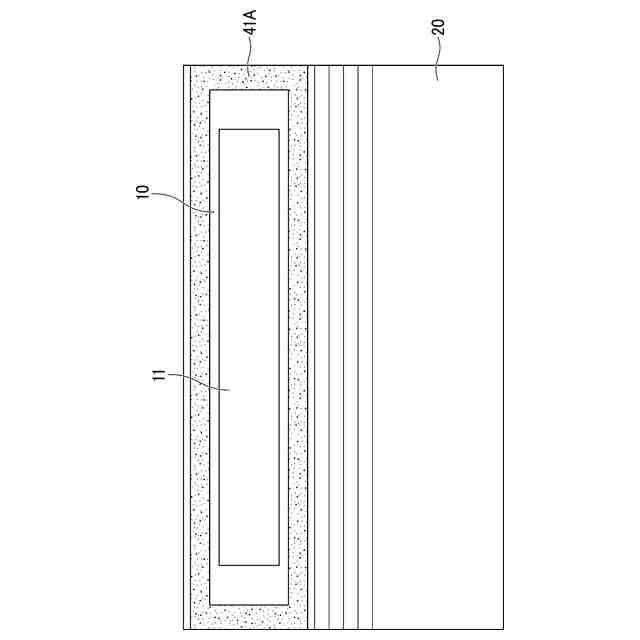

本発明の変形例に係る梱包ケースを開いた状態で示す図である。
【発明を実施するための形態】
