公開番号2025083671
公報種別公開特許公報(A)
公開日2025-06-02
出願番号2023197184
出願日2023-11-21
発明の名称画像読取装置
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類H04N 1/028 20060101AFI20250526BHJP(電気通信技術)
要約【課題】レンズアレイを適切な位置にできないおそれがある。
【解決手段】画像読取装置は、搬送経路に沿って媒体を搬送する搬送部と、搬送経路上に配置され、搬送される媒体の画像を読み取るセンサーユニットと、センサーユニットに対向する搬送経路に向けてセンサーユニットを押圧する押圧部と、を備え、センサーユニットは、長尺のレンズアレイと、レンズアレイを支持するベースフレームと、ベースフレームに係合し、レンズアレイを覆うカバー部と、を有し、押圧部は、カバー部に当接し、カバー部に当接する当接部分から搬送経路に向けて押圧し、押圧部がカバー部を押圧する押圧方向において、ベースフレームとカバー部とが離間する。
【選択図】図3
特許請求の範囲【請求項１】
搬送経路に沿って媒体を搬送する搬送部と、
前記搬送経路上に配置され、搬送される前記媒体の画像を読み取るセンサーユニットと、
前記センサーユニットに対向する前記搬送経路に向けて前記センサーユニットを押圧する押圧部と、を備え、
前記センサーユニットは、
長尺のレンズアレイと、
前記レンズアレイを支持するベースフレームと、
前記ベースフレームに係合し、前記レンズアレイを覆うカバー部と、を有し、
前記押圧部は、前記カバー部に当接し、前記カバー部に当接する当接部分から前記搬送経路に向けて押圧し、
前記押圧部が前記カバー部を押圧する押圧方向において、前記ベースフレームと前記カバー部とが離間する、ことを特徴とする画像読取装置。
続きを表示（約 330 文字）【請求項２】
請求項１に記載の画像読取装置であって、
前記レンズアレイの上方には基板が配置され、
前記基板と前記カバー部との間に隙間を有する、画像読取装置。
【請求項３】
請求項１に記載の画像読取装置であって、
前記ベースフレームと前記カバー部とは、スナップフィットで係合される、画像読取装置。
【請求項４】
請求項３に記載の画像読取装置であって、
前記スナップフィットで係合される箇所は、前記カバー部の端の上側である、画像読取装置。
【請求項５】
請求項１に記載の画像読取装置であって、
前記レンズアレイの長さに対する反りの比率は、０．１％以下である、画像読取装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像読取装置に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、特許文献１に示すように、長尺のイメージセンサーユニットのフレームが自重で垂れ下がってレンズアレイと媒体との焦点がずれないように、フレームをアルミニウムなどの剛性がある材質を用いる画像記録装置が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－１６８９２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、例えば、特許文献１の画像記録装置のイメージセンサーユニットを搬送経路に向けて押圧する構成では、押圧によってレンズアレイが撓んでしまい、レンズアレイを適切な位置にすることができないおそれがある。
【課題を解決するための手段】
【０００５】
画像読取装置は、搬送経路に沿って媒体を搬送する搬送部と、前記搬送経路上に配置され、搬送される前記媒体の画像を読み取るセンサーユニットと、前記センサーユニットに対向する前記搬送経路に向けて前記センサーユニットを押圧する押圧部と、を備え、前記センサーユニットは、長尺のレンズアレイと、前記レンズアレイを支持するベースフレームと、前記ベースフレームに係合し、前記レンズアレイを覆うカバー部と、を有し、前記押圧部は、前記カバー部に当接し、前記カバー部に当接する当接部分から前記搬送経路に向けて押圧し、前記押圧部が前記カバー部を押圧する押圧方向において、前記ベースフレームと前記カバー部とが離間する、ことを特徴とする。
【図面の簡単な説明】
【０００６】

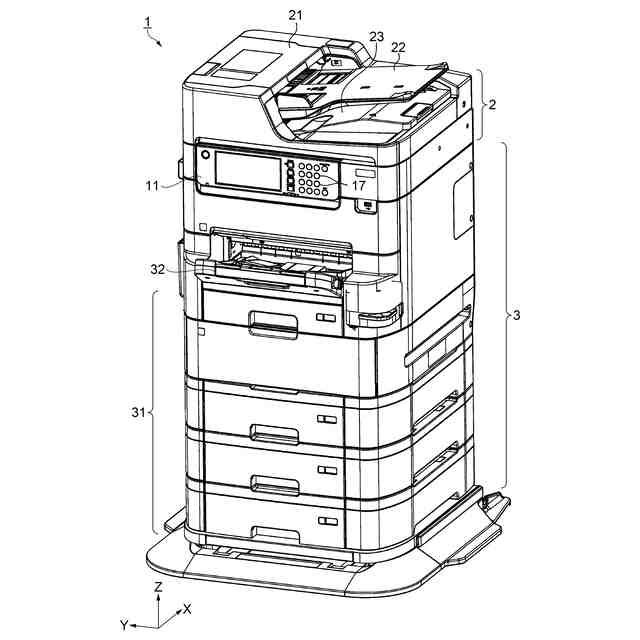

複合機の斜視図。

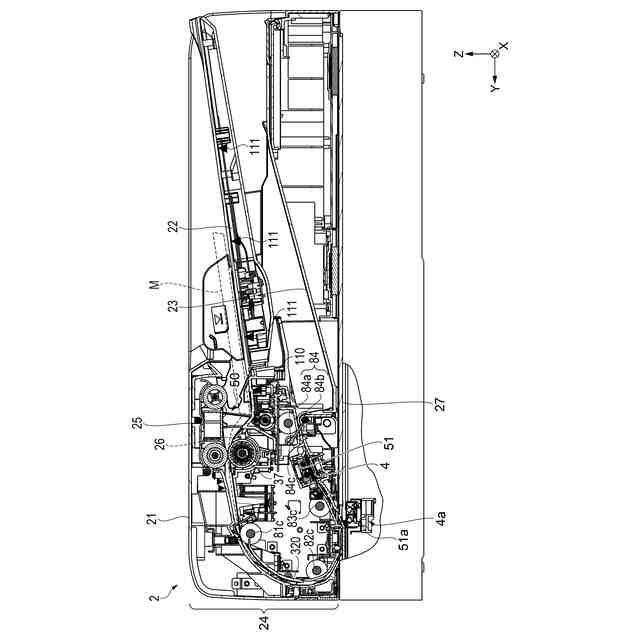

画像読取装置を中心に示す、Ｘ方向から見た断面図。

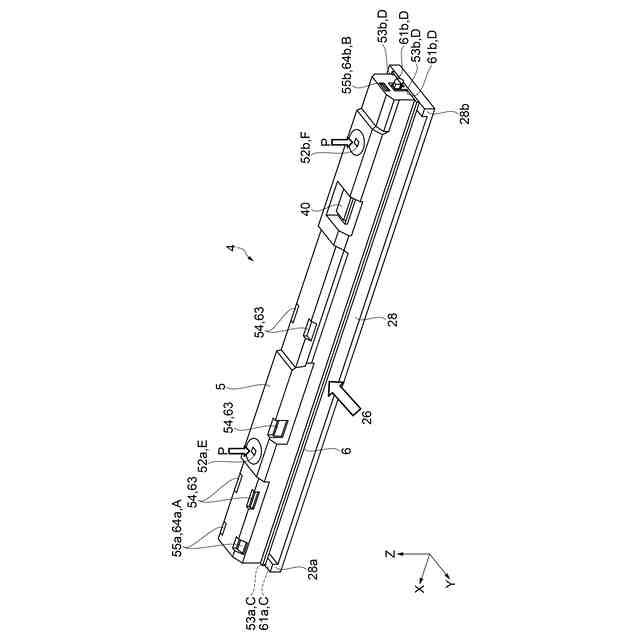

画像読取装置に備えられるセンサーユニットを中心に示す斜視図。

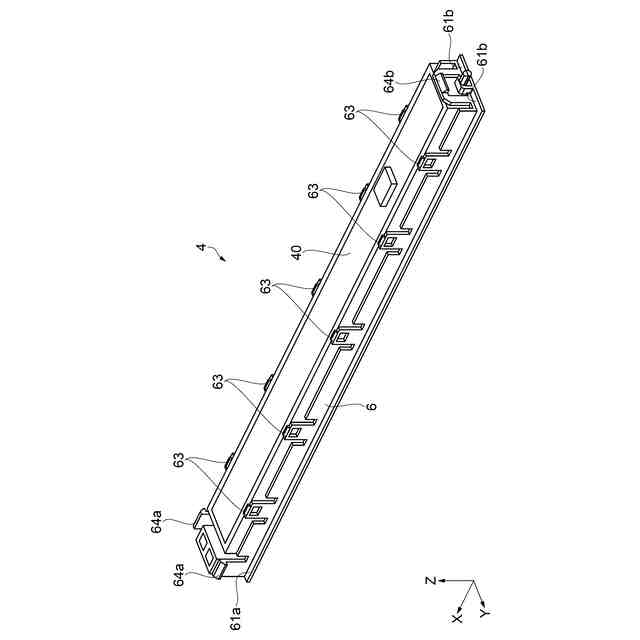

カバーを外したセンサーユニットを中心に示す斜視図。
センサーユニットの前方を中心に示す斜視図。

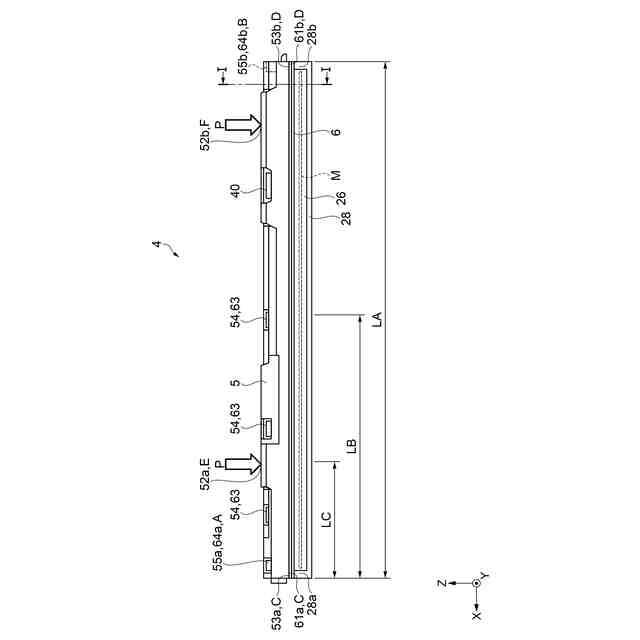

センサーユニットを中心に示すＹ方向から見た断面図。

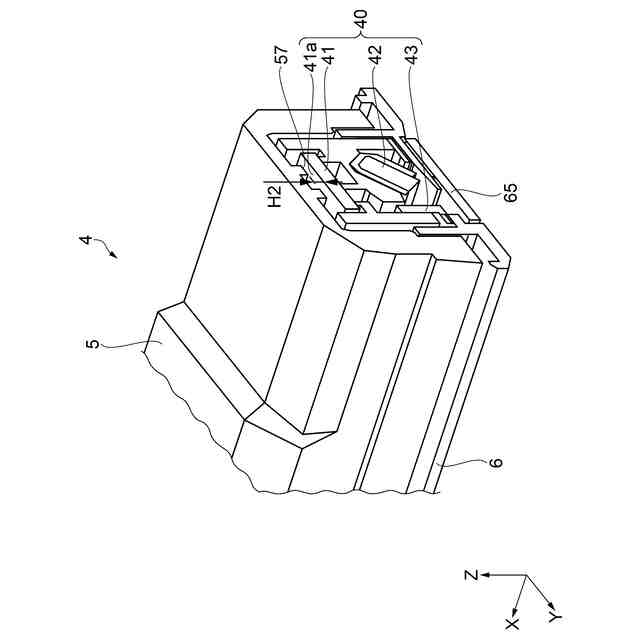

図６のＩ－Ｉ線における断面の斜視図。

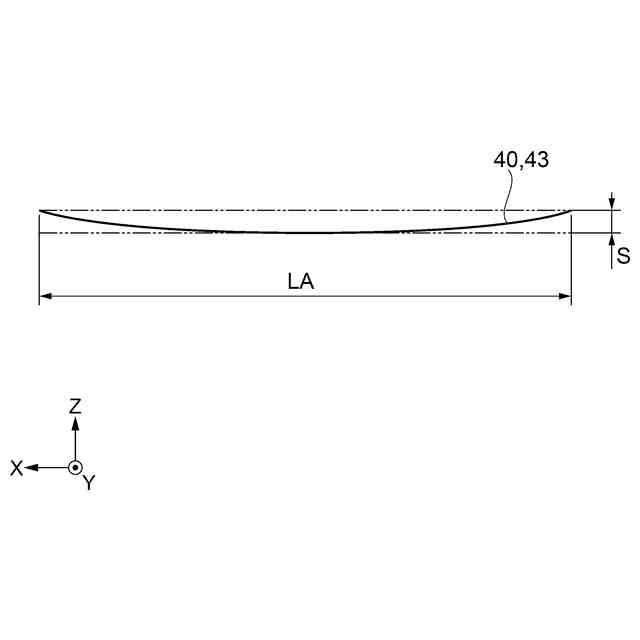

ＣＩＳＭ、レンズアレイの撓みを示すＹ方向から見た断面図。
【発明を実施するための形態】
【０００７】
以下、画像読取装置２の構成について説明する。なお、本実施形態では、画像読取装置２を備えた複合機１の構成を例にして、図を参照しながら説明していく。なお、図中における方向を、三次元座標系を用いて説明する。説明の便宜上、Ｚ軸の正方向を上方向、上方、又は単に上と称し、負方向を下方向、下方、又は単に下と称し、Ｘ軸の正方向を後方向、後方、又は単に後と称し、負方向を前方向、前方、又は単に前と称し、Ｙ軸の正方向を左方向、左方、又は単に左と称し、負方向を右方向、右方、又は単に右と称して説明する。
なお、画像読取装置２は、複合機１としてではなく、単独で適用可能である。
【０００８】
１．画像読取装置の構成
図１に示すように、複合機１は、上に配置される画像読取装置２、下に配置される画像記録装置３を含んで構成される。複合機１は画像形成装置とも称される。
複合機１は、入出力部１１を有する。入出力部１１は、画像読取装置２、画像記録装置３のメニューを出力し、画像読取装置２、画像記録装置３に係るユーザーの操作を入力する。入出力部１１は、例えば、タッチパネルディスプレイやボタンなどで構成される。
画像記録装置３は、媒体Ｍが収容される媒体収容部３１、媒体収容部３１から媒体Ｍを搬送し、インクジェットヘッドなどで画像を記録する画像記録部（図示省略）、画像が記録された媒体Ｍを排出する記録媒体排出部３２を備える。
【０００９】
図１に示すように、画像読取装置２は、媒体載置部２２、媒体排出部２３、それらを搭載する上部ユニット２１を含んで構成される。上部ユニット２１は、後述の原稿台２７に対して開閉可能である。
図２に示すように、画像読取装置２の上部ユニット２１は、さらに、破線で示す媒体Ｍの搬送経路２６及び給送ユニット２５を含む搬送部２４、第１センサーユニット４、第１弾性部材５１も備える。なお、画像読取装置２により読み取られる媒体Ｍは原稿とも称される。
搬送経路２６は、右上の媒体載置部２２から右下の媒体排出部２３へ連通する、屈曲した屈曲経路３２０を含んで構成される。以下では、搬送経路２６の媒体Ｍの搬送方向において、媒体載置部２２側を上流、媒体排出部２３側を下流と称する。
載置検知部１１０は、媒体載置部２２に載置された媒体Ｍを検知する。サイズ検知部１１１は、媒体載置部２２に載置された媒体Ｍのサイズを検知する。規制ユニット５０は、媒体載置部２２に載置されている媒体Ｍの搬送方向への給送を規制する。
【００１０】
給送ユニット２５は、リタードローラー３７などを含んで構成される。給送ユニット２５は、媒体載置部２２に積層された複数の媒体Ｍから、１枚ずつ媒体Ｍを分離して送り出すことができる。
搬送部２４は、搬送経路２６の内側に配置されるローラー８１ｃ，８２ｃ，８３ｃ，８４ｃなどの複数のローラー、及び、ローラー対８４を構成するローラー８４ａ，８４ｂを含んで構成される。搬送部２４は、給送ユニット２５から送り出された媒体Ｍを、搬送経路２６に沿って搬送方向へ搬送する。
（【００１１】以降は省略されています）
