公開番号2025083584
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2025044301,2024020421
出願日2025-03-19,2020-09-21
発明の名称変換に基づく画像コーディング方法及びその装置
出願人エルジーエレクトロニクスインコーポレイティド,LG ELECTRONICS INC.
代理人個人,個人,個人,個人,個人
主分類H04N 19/12 20140101AFI20250523BHJP(電気通信技術)
要約【課題】本文書は、画像コーディング技術に関する。
【解決手段】本文書に係る画像デコード方法は、修正された変換係数を導出するステップを含むことができ、前記修正された変換係数を導出するステップは、前記現在ブロックの左上端の第1領域を除いた第2領域に前記変換係数が存在するか否かを判断するステップと、前記判断結果に基づいてLFNSTインデックスをパーシングするステップと、前記LFNSTインデックス及びLFNSTマトリックスに基づいて前記修正された変換係数を導出するステップとを含み、前記現在ブロックが複数のサブパーティションブロックに分割され、前記複数のサブパーティションブロックに対する個別的な前記第2領域の全てに前記変換係数が存在しないことに基づいて前記LFNSTインデックスをパーシングすることができる。

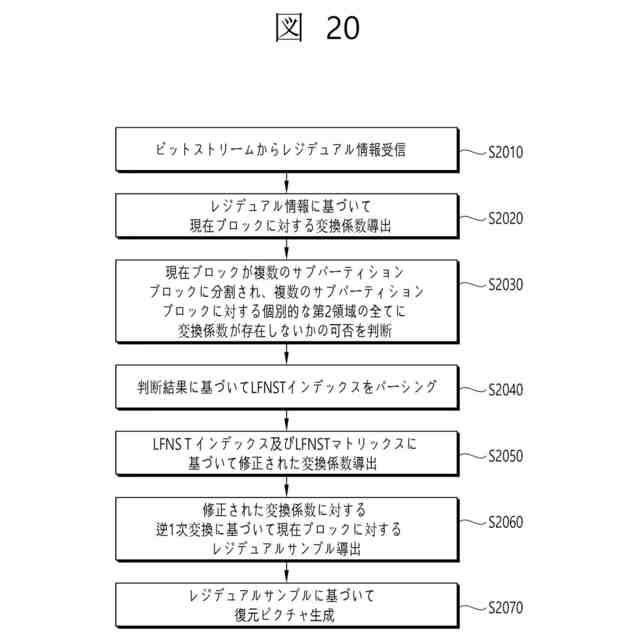

【選択図】図20
特許請求の範囲【請求項１】
デコード装置によって行われる画像デコード方法において、
ビットストリームからレジデュアル情報を取得するステップと、
前記レジデュアル情報に基づいて現在ブロックに対する変換係数を導出するステップと、
前記変換係数にＬＦＮＳＴ（low-frequency non-separable transform）を適用することにより修正された変換係数を導出するステップと、
前記修正された変換係数に対する逆１次変換に基づいて前記現在ブロックに対するレジデュアルサンプルを導出するステップと、
前記レジデュアルサンプルに基づいて復元ピクチャを生成するステップと、を含み、
前記修正された変換係数を導出するステップは、
左上側位置からスキャン順序に配置されたサンプルをカバーする領域である第１領域以外の第２領域にノンゼロ変換係数が存在するかどうかを判断するステップと、
前記判断の結果に基づいてＬＦＮＳＴインデックスをパーシングするステップと、
前記ＬＦＮＳＴインデックスにより示されるＬＦＮＳＴマトリクスに基づいて前記修正された変換係数を導出するステップと、を含み、
ＩＳＰ（Intra Sub-Partitions）が適用されるとき、前記ノンゼロ変換係数が、前記現在ブロックから分割された全てのサブパーティションブロックに対してそれぞれのサブパーティションブロックの前記第２領域に存在しないことに基づいて、前記ＬＦＮＳＴインデックスがパーシングされ、
それぞれのサブパーティションブロックの前記第２領域は、それぞれのサブパーティションブロックの前記左上側位置から前記スキャン順序に配置されたサンプルをカバーする前記領域である前記第１領域以外の領域であり、
前記ＩＳＰが適用されない場合であっても、前記現在ブロックの前記第２領域に前記ノンゼロ変換係数が存在しないことに基づいて、前記ＬＦＮＳＴインデックスがパーシングされ、
前記現在ブロックの前記第２領域は、前記現在ブロックの前記左上側位置から前記スキャン順序に配置されたサンプルをカバーする前記領域である前記第１領域以外の領域である、方法。
続きを表示（約 1,800 文字）【請求項２】
画像エンコード装置によって行われる画像エンコード方法において、
現在ブロックに対する予測サンプルを導出するステップと、
前記予測サンプルに基づいて前記現在ブロックに対するレジデュアルサンプルを導出するステップと、
前記レジデュアルサンプルに対する１次変換に基づいて前記現在ブロックに対する変換係数を導出するステップと、
ＬＦＮＳＴ（low-frequency non-separable transform）マトリクスに基づいて左上側位置からスキャン順序に配置されたサンプルをカバーする領域である第１領域の変換係数に対する修正された変換係数を導出するステップと、
前記修正された変換係数が存在しない第２領域をゼロアウトするステップと、
ＩＳＰ（Intra Sub-Partitions）が適用される前記現在ブロックから分割された全てのサブパーティションブロックに対してそれぞれのサブパーティションブロックの前記第２領域をゼロアウトすることに基づいて、前記ＬＦＮＳＴマトリクスに関連するＬＦＮＳＴインデックスを含む画像情報をエンコードするステップと、
前記ＬＦＮＳＴインデックスを含む前記画像情報と、前記修正された変換係数を量子化することにより導出された量子化された変換係数に関連するレジデュアル情報とを出力するステップと、を含み、
それぞれのサブパーティションブロックの前記第２領域は、それぞれのサブパーティションブロックの前記左上側位置から前記スキャン順序に配置されたサンプルをカバーする前記領域である前記第１領域以外の領域であり、
前記ＬＦＮＳＴインデックスを含む前記画像情報は、前記ＩＳＰが適用されない場合であっても、前記現在ブロックの前記第２領域に対して前記ゼロアウトすることに基づいてエンコードされ、
前記現在ブロックの前記第２領域は、前記現在ブロックの前記左上側位置から前記スキャン順序に配置されたサンプルをカバーする前記領域である前記第１領域以外の領域である、方法。
【請求項３】
画像に対するデータの送信方法であって、
前記画像に対するビットストリームを取得するステップであって、
前記ビットストリームは、
現在ブロックに対する予測サンプルを導出することと、
前記予測サンプルに基づいて前記現在ブロックに対するレジデュアルサンプルを導出することと、
前記レジデュアルサンプルに対する１次変換に基づいて前記現在ブロックに対する変換係数を導出することと、
ＬＦＮＳＴ（low-frequency non-separable transform）マトリクスに基づいて左上側位置からスキャン順序に配置されたサンプルをカバーするである第１領域の変換係数に対する修正された変換係数を導出することと、
前記修正された変換係数が存在しない第２領域をゼロアウトすることと、
ＩＳＰ（Intra Sub-Partitions）が適用される前記現在ブロックから分割された全てのサブパーティションブロックに対してそれぞれのサブパーティションブロックの前記第２領域をゼロアウトすることに基づいて、前記ＬＦＮＳＴマトリクスに関連するＬＦＮＳＴインデックスを含む画像情報をエンコードすることと、
前記ＬＦＮＳＴインデックスを含む前記画像情報と、前記修正された変換係数を量子化することにより導出された量子化された変換係数に関連するレジデュアル情報とを出力することと、に基づいて生成される、ステップと、
前記ビットストリームを含む前記データを送信するステップと、を含み、
それぞれのサブパーティションブロックの前記第２領域は、それぞれのサブパーティションブロックの前記左上側位置から前記スキャン順序に配置されたサンプルをカバーする前記領域である前記第１領域以外の領域であり、
前記ＬＦＮＳＴインデックスを含む前記画像情報は、前記ＩＳＰが適用されない場合であっても、前記現在ブロックの前記第２領域に対して前記ゼロアウトすることに基づいてエンコードされ、
前記現在ブロックの前記第２領域は、前記現在ブロックの前記左上側位置から前記スキャン順序に配置されたサンプルをカバーする前記領域である前記第１領域以外の領域である、方法。

発明の詳細な説明【技術分野】
【０００１】
本文書は、画像コーディング技術に関し、より詳細には、画像コーディングシステムにおいて変換（ｔｒａｎｓｆｏｒｍ）に基づく画像コーディング方法及びその装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
近年、４Ｋまたは８Ｋ以上のＵＨＤ（ＵｌｔｒａＨｉｇｈＤｅｆｉｎｉｔｉｏｎ）画像／ビデオのような高解像度、高品質の画像／ビデオに対する需要が様々な分野で増加している。画像／ビデオデータが高解像度、高品質になるほど、既存の画像／ビデオデータに比べて相対的に送信される情報量またはビット量が増加するので、既存の有無線広帯域回線のような媒体を利用して画像データを送信するか、既存の格納媒体を利用して画像／ビデオデータを格納する場合、送信費用と格納費用が増加する。
【０００３】
また、近年、ＶＲ（ＶｉｒｔｕａｌＲｅａｌｉｔｙ）、ＡＲ（ＡｒｔｉｆｉｃｉａｌＲｅａｌｔｉｙ）コンテンツやホログラムなどの実感メディア（ＩｍｍｅｒｓｉｖｅＭｅｄｉａ）に対する関心及び需要が増加しており、ゲーム画像のように、現実画像と異なる画像特性を有する画像／ビデオに対する放送が増加している。
【０００４】
これにより、前記のような様々な特性を有する高解像度高品質の画像／ビデオの情報を効果的に圧縮して送信するか格納し、再生するために高効率の画像／ビデオ圧縮技術が求められる。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本文書の技術的課題は、画像のコーディング効率を高める方法及び装置を提供することにある。
【０００６】
本文書の別の技術的課題は、変換インデックスコーディングの効率を高める方法及び装置を提供することにある。
【０００７】
本文書のさらに他の技術的課題は、ＬＦＮＳＴを活用した画像コーディング方法及び装置を提供することにある。
【０００８】
本文書のまた他の技術的課題は、サブパーティションブロックにＬＦＮＳＴを適用する映像コーディング方法及び装置を提供することにある。
【課題を解決するための手段】
【０００９】
本文書の一実施形態によれば、デコード装置によって行われる画像デコード方法を提供する。前記方法は、修正された変換係数を導出するステップを含むことができ、前記修正された変換係数を導出するステップは、前記現在ブロックの左上端の第１領域を除いた第２領域に前記変換係数が存在するか否かを判断するステップと、前記判断結果に基づいてＬＦＮＳＴインデックスをパーシングするステップと、前記ＬＦＮＳＴインデックス及びＬＦＮＳＴマトリックスに基づいて前記修正された変換係数を導出するステップとを含み、前記現在ブロックが複数のサブパーティションブロックに分割され、前記複数のサブパーティションブロックに対する個別的な前記第２領域の全てに前記変換係数が存在しないことに基づいて前記ＬＦＮＳＴインデックスをパーシングすることができる。
【００１０】
現在ブロックが前記複数のサブパーティションブロックに分割されず、前記第２領域に前記変換係数が存在しなければ、前記ＬＦＮＳＴインデックスをパーシングすることができる。
（【００１１】以降は省略されています）
