特許ウォッチ

公開番号2025083488
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2025040012,2020522396
出願日2025-03-13,2020-04-17
発明の名称粘着剤および粘着シート
出願人三菱ケミカル株式会社
代理人個人,個人,個人,個人
主分類C09J 167/02 20060101AFI20250523BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】地球環境にやさしい植物由来の原料を用いた粘着剤であって、粘着物性が良好で、加工性や耐打痕性、透明性に優れた粘着剤を提供する。
【解決手段】多価カルボン酸類(a)由来の構造部位及びポリオール成分(b)由来の構造部位を有するポリエステル系樹脂(i)と、粘着付与樹脂(vii)とを含有する粘着剤組成物が架橋された粘着剤であって、上記ポリエステル系樹脂(i)が、ダイマー酸類、セバシン酸類およびダイマージオールからなる群から選択される少なくとも一つ由来の構造部位を、ポリエステル系樹脂(i)に対して60重量%以上含有し、上記ポリオール成分(b)として炭素数が偶数個のグリコール(b1)(但し、ダイマージオールは除く。)を含有し、上記ポリエステル系樹脂(i)のエステル基濃度が2ミリモル/g以上であり、特定条件での粘着力(α)が1N/25mm以上である粘着剤。
【選択図】なし
特許請求の範囲【請求項１】
多価カルボン酸類（ａ）由来の構造部位及びポリオール成分（ｂ）由来の構造部位を有するポリエステル系樹脂（ｉ）を含有する粘着剤組成物が架橋された粘着剤であって、
上記ポリエステル系樹脂（ｉ）が、ダイマー酸類、セバシン酸類およびダイマージオールからなる群から選択される少なくとも一つ由来の構造部位を、ポリエステル系樹脂（ｉ）に対して６０重量％以上含有し、
上記ポリオール成分（ｂ）として炭素数が偶数個のグリコール（ｂ１）（但し、ダイマージオールは除く。）を含有し、
上記ポリエステル系樹脂（ｉ）のエステル基濃度が２ミリモル／ｇ以上であり、
下記条件での粘着力（α）が１Ｎ／２５ｍｍ以上である
ことを特徴とする粘着剤。
粘着力（α）：粘着剤からなる粘着剤層が基材上に形成された粘着シートとした際に、ＳＵＳ－ＢＡ板の被着体に貼り付けて２３、５０％ＲＨ環境下で３０分間静置した後の、被着体に対する剥離速度３００ｍｍ／ｍｉｎでの１８０度剥離強度（Ｎ／２５ｍｍ）。
続きを表示（約 1,000 文字）【請求項２】
上記炭素数が偶数個のグリコール（ｂ１）が直鎖構造を有する脂肪族グリコールであることを特徴とする請求項１記載の粘着剤。
【請求項３】
上記多価カルボン酸類（ａ）が、直鎖カルボン酸類（ａ１）を７０モル％以下含有することを特徴とする請求項１または２記載の粘着剤。
【請求項４】
上記ポリオール成分（ｂ）が、炭素数が偶数個のグリコール（ｂ１）を１０～１００モル％含有することを特徴とする請求項１～３のいずれか一項に記載の粘着剤。
【請求項５】
上記炭素数が偶数個のグリコール（ｂ１）が、炭素数４以下のポリオールであることを特徴とする請求項１～４のいずれか一項に記載の粘着剤。
【請求項６】
上記ポリエステル系樹脂（ｉ）の酸価が１０ｍｇＫＯＨ／ｇ以下であることを特徴とする請求項１～５のいずれか一項に記載の粘着剤。
【請求項７】
上記ポリエステル系樹脂（ｉ）のバイオプラスチック度が６０％以上であることを特徴とする請求項１～６のいずれか一項に記載の粘着剤。
【請求項８】
バイオプラスチック度が６０％以上のポリエステル系樹脂（ii）を含有する粘着剤組成物が架橋された粘着剤であって、
上記ポリエステル系樹脂（ii）が、多価カルボン酸類（ａ）由来の構造部位及びポリオール成分（ｂ）由来の構造部位を有し、上記ポリオール成分（ｂ）として炭素数が偶数個のグリコール（ｂ１）（但し、ダイマージオールは除く。）を含有し、
上記ポリエステル系樹脂（ii）のエステル基濃度が２ミリモル／ｇ以上であり、
下記条件での粘着力（α）が１Ｎ／２５ｍｍ以上である
ことを特徴とする粘着剤。
粘着力（α）：粘着剤からなる粘着剤層が基材上に形成された粘着シートとした際に、ＳＵＳ－ＢＡ板の被着体に貼り付けて２３、５０％ＲＨ環境下で３０分間静置した後の、被着体に対する剥離速度３００ｍｍ／ｍｉｎでの１８０度剥離強度（Ｎ／２５ｍｍ）。
【請求項９】
上記粘着剤組成物が、更に加水分解抑制剤（iii）を含有することを特徴とする請求項１～８のいずれか一項に記載の粘着剤。
【請求項１０】
上記粘着剤組成物が、更に架橋剤（iv）を含有することを特徴とする請求項１～９のいずれか一項に記載の粘着剤。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ポリエステル系の粘着剤および粘着シートに関し、更に詳しくは、地球環境にやさしい植物由来の原料を用いた粘着剤であって、金属やプラスチック等の各種被着体への粘着物性が良好で、加工性や耐打痕性、透明性に優れた粘着剤および粘着シートに関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
近年、製品の小型化や軽量化の観点から、部品の接合等には粘着剤が用いられるようになっており、かかる粘着剤として、ポリエステル系樹脂を用いた、粘着力に優れる粘着剤も検討されている。
【０００３】
一方、昨今は、化石資源の枯渇や地球の温暖化対策等の一環として、再生可能な資源である植物由来の原料の使用が推奨されており、地球環境にやさしい植物由来の原料を用いたバイオプラスチック度の高い粘着剤が求められている。
【０００４】
このような植物由来の原料を用いたポリエステル系粘着剤として、特許文献１には、植物由来のジカルボン酸と植物由来のジオールとを縮合反応させて得られる分子側鎖にアルキル基を持つポリエステル系ポリマーを主成分として含み、透湿度が２００ｇ／ｍ
2
以下である粘着剤層を有する低透湿性粘着シートが提案されている。
【０００５】
また、特許文献２では、少なくとも、乳酸単位、二塩基酸単位、及びグリコール単位を含有するポリエステルであって、前記二塩基酸単位が、ダイマー酸を含有し、前記ポリエステルが示差走査熱量計を用いて昇温速度２０℃／分で測定した際のガラス転移温度が－７０～－２０℃であり、重量平均分子量が２万～３０万であり、水酸基価が１～１００ｍｇＫＯＨ／ｇであるポリエステルを用いた粘着シートが提案されている。
【０００６】
一般的なポリエステル系樹脂は、結晶性の樹脂であるが、粘着剤用途においては結晶性をいかに崩すかが重要になる。
【先行技術文献】
【特許文献】
【０００７】
特開２００７－３０８６２６号公報
特開２０１０－３７４６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
しかしながら、上記の特許文献１の開示技術では、長鎖アルキル系の原料を使用しており、得られるポリエステル系樹脂自体が非常に柔らかいものである。それゆえに、バイオプラスチック度が高く環境にやさしい粘着剤ではあるものの、その粘着剤は柔らかく、細幅化された粘着シートとしたときの取り扱い性に非常に劣るものであり、かつ、その樹脂自体が柔らかすぎるため、架橋前の粘着シートをきれいに作製することが困難であり、また、かかる粘着剤における耐打痕性にも劣るものであり、環境対応と粘着性能との両立を考慮すると更なる改良が求められる。
【０００９】
なお、例えば、携帯電子機器の表示部保護部材（例えばカバーガラス等）の固定に用いられる粘着シートでは、情報表示部の大画面化、デザイン性の向上、設計自由度の向上等の観点から、粘着シートを細幅化することは非常に重要である。
【００１０】
粘着シートを細幅化するとなると粘着シートの取り扱いが難しくなってくる。つまり、細幅化することにより粘着シートの表面積サイズは小さくなるが、セパレータフィルム付きの状態でも、粘着シート側面の粘着剤むき出し部分の面積は変わらないため、取り扱いが難しくなってしまう。更には、粘着シートを細幅化する際には、粘着シートをスリットすることになるが、スリット幅が細くなるために、スリット刃により、粘着剤層が引っ張られてしまう等の不具合が生じやすくなり、粘着シートの性能にも影響が出て不具合が生じ、更に刃に粘着剤が付着することにより、加工性、作業性も低下することとなる。
（【００１１】以降は省略されています）

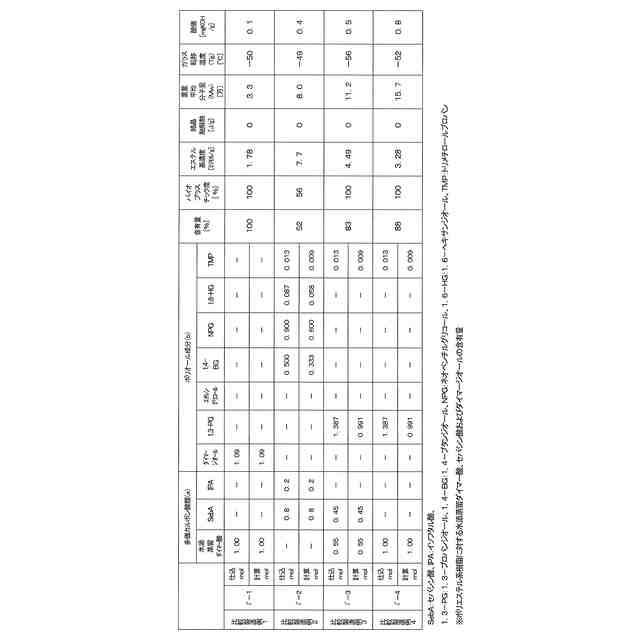

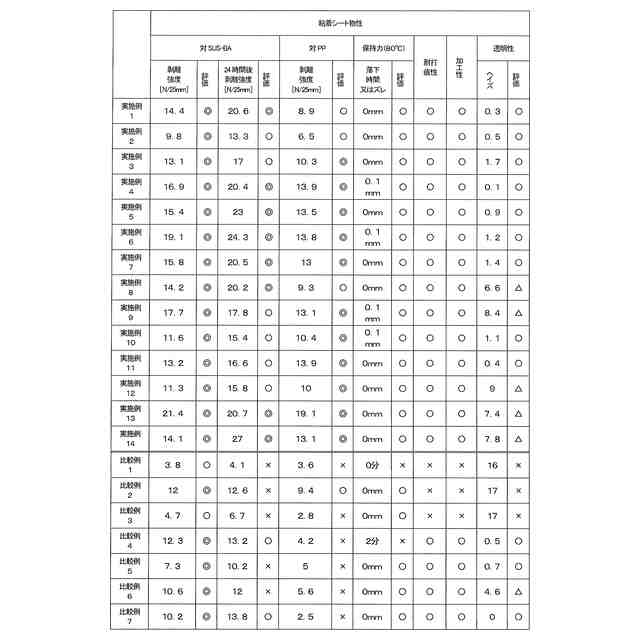

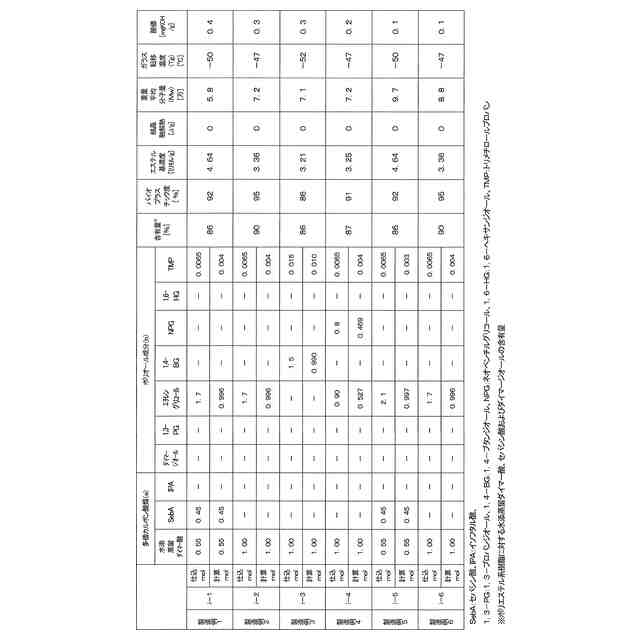

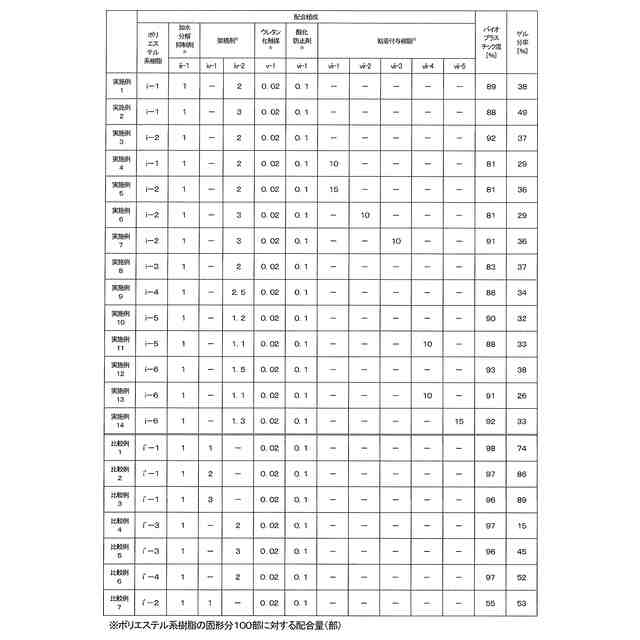

関連特許
