公開番号2025083401
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2025035684,2023133882
出願日2025-03-06,2016-10-25
発明の名称送信装置および送信方法
出願人パナソニックインテレクチュアルプロパティコーポレーションオブアメリカ,Panasonic Intellectual Property Corporation of America
代理人個人,個人,個人
主分類H04B 7/0408 20170101AFI20250523BHJP(電気通信技術)
要約【課題】さらなる性能改善を図ることができる送信装置を提供する。
【解決手段】送信装置は、複数の送信アンテナを備える送信装置であって、第1ストリームのデータを変調して第1ベースバンド信号を生成する信号処理部と、前記第1ベースバンド信号からそれぞれ指向性の異なる複数の第1送信信号を生成し、前記複数の第1送信信号を送信する送信部と、を備え、前記複数の第1送信信号のそれぞれは前記第1送信信号の数を通知する情報を含む。

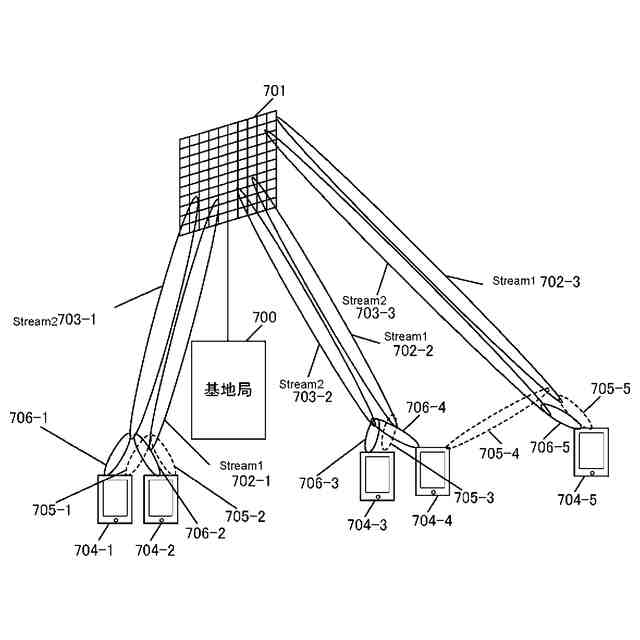

【選択図】図7
特許請求の範囲【請求項１】
複数の送信アンテナを備える送信装置であって、
第１ストリームのデータを変調して第１ベースバンド信号を生成する信号処理部と、
前記第１ベースバンド信号からそれぞれ指向性の異なる複数の第１送信信号を生成し、前記複数の第１送信信号を送信する送信部と、
を備え、
前記複数の第１送信信号のそれぞれは前記第１送信信号の数を通知する情報を含む、
送信装置。
続きを表示（約 1,100 文字）【請求項２】
複数の送信アンテナを備え、複数ストリームをマルチキャストで送信する送信装置であって、
前記複数ストリームに含まれる第１ストリームのデータを変調して第１ベースバンド信号を生成し、前記複数ストリームに含まれる第２ストリームのデータを変調して第２ベースバンド信号を生成する信号処理部と、
前記第１ベースバンド信号からそれぞれ指向性の異なる複数の第１送信信号を生成し、前記第２ベースバンド信号からそれぞれ指向性の異なる複数の第２送信信号を生成し、前記複数の第１送信信号及び前記複数の第２送信信号を送信する送信部と、
を備え、
前記複数の第１送信信号および前記複数の第２送信信号のそれぞれは、
マルチキャストで送信される前記複数ストリームの数を示す情報と、
前記第１ベースバンド信号から生成される前記複数の第１送信信号の数を示す情報と、
前記第２ベースバンド信号から生成される前記複数の第２送信信号の数を示す情報とを含む、
送信装置。
【請求項３】
前記複数の第１送信信号および前記複数の第２送信信号のそれぞれは、受信装置が指向性制御を行うためのトレーニング信号を含む
請求項２記載の送信装置。
【請求項４】
複数の送信アンテナを備える送信装置が実施する送信方法であって、
第１ストリームのデータを変調して第１ベースバンド信号を生成し、
前記第１ベースバンド信号からそれぞれ指向性の異なる複数の第１送信信号を生成し、前記複数の第１送信信号を送信し、
前記複数の第１送信信号は前記第１送信信号の数を通知する情報を含む、
送信方法。
【請求項５】
複数の送信アンテナを備え、複数ストリームをマルチキャストで送信する送信装置が実施する送信方法であって、
前記複数ストリームに含まれる第１ストリームのデータを変調して第１ベースバンド信号を生成し、
前記複数ストリームに含まれる第２ストリームのデータを変調して第２ベースバンド信号を生成し、
前記第１ベースバンド信号からそれぞれ指向性の異なる複数の第１送信信号を生成し、前記第２ベースバンド信号からそれぞれ指向性の異なる複数の第２送信信号を生成し、前記複数の第１送信信号及び前記複数の第２送信信号を送信し、
前記複数の第１送信信号および前記複数の第２送信信号のそれぞれは、
マルチキャストで送信される前記複数ストリームの数を示す情報と、
前記第１ベースバンド信号から生成される前記複数の第１送信信号の数を示す情報と、
前記第２ベースバンド信号から生成される前記複数の第２送信信号の数を示す情報とを含む、
送信方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、送信方法、送信装置、受信方法及び受信装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、複数アンテナを用いた通信方法として、例えば、ＭＩＭＯ（Multiple-Input Multiple-Out）と呼ばれる通信方法がある。ＭＩＭＯに代表されるマルチアンテナ通信では、複数ストリームの送信データを変調し、各変調信号を異なるアンテナから同一周波数（共通の周波数）を用い、同時に送信することで、データの受信品質を高め、および／または、（単位時間当たりの）データの通信速度を高めることができる。
【０００３】
また、複数アンテナ通信において、マルチキャスト／ブロードキャスト通信を行う場合、送信装置が、空間の広い方向にわたりほぼ一定のアンテナ利得を有する疑似オムニパターンのアンテナが用いられることがある。例えば、特許文献１では、疑似オムニパターンのアンテナを用いて送信装置が変調信号を送信することが述べられている。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０１１／０５５５３６号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
複数のアンテナを用いる通信方法に関して、さらなる性能改善が要望されている。
【課題を解決するための手段】
【０００６】
本開示の一態様の送信装置は、複数の送信アンテナを備える送信装置であって、第１ストリームのデータを変調して第１ベースバンド信号を生成する信号処理部と、前記第１ベースバンド信号からそれぞれ指向性の異なる複数の第１送信信号を生成し、前記複数の第１送信信号を送信する送信部と、を備え、前記複数の第１送信信号のそれぞれは前記第１送信信号の数を通知する情報を含む。
【０００７】
本開示の一態様の送信システムは、第１基地局および第２基地局を含み、前記第１基地局は、第１データを含む第１送信信号を生成し、第１端末宛に前記第１送信信号を送信し、前記第２基地局は、前記第１データを含む第２送信信号を生成し、前記第１端末宛に前記第２送信信号を送信し、前記第２送信信号の送信は前記第１送信信号の送信と時間領域または周波数領域において重複しており、前記第１基地局は、さらに第１アンテナ部と第２アンテナ部を備え、前記第１送信信号を前記第１アンテナ部から送信し、前記第１データを含む第３送信信号を前記第２アンテナ部から第２端末宛に送信し、前記第３送信信号は、前記第１データを指定する要求信号を前記第２端末から受信し、前記第１データを送信していることを前記第２端末に通知した後で、前記第１データを受信できないことの通知を前記第２端末から受けた場合に送信が開始される。
【０００８】
本開示の一態様の送信装置は、複数の送信アンテナを備える送信装置であって、第１データストリームを変調することによって第１変調信号シーケンスを生成する信号処理部と、前記第１変調信号シーケンスを搬送する第１信号を第１アンテナ部から送信し、前記第１変調信号シーケンスを搬送する第２信号を第２アンテナ部から送信する送信部とを備え、前記第１信号および前記第２信号は、ＯＦＤＭ（0rthogonal Frequency-Division Multiplexing）フレームに含まれる周波数リソースを用いて同一時間に送信され、前記第１アンテナ部は、第１端末装置によって選択され、前記第２アンテナ部は、前記第１端末装置とは異なる第２端末装置によって選択され、前記第２信号は、前記第１データストリームを指定する要求信号を第２端末装置から受信し、前記第１データストリームを送信していることを前記第２端末装置に通知した後で、前記第１データストリームを受信できないことの通知を前記第２端末装置から受けた場合に送信が開始される。
【０００９】
また、本開示の一態様の送信装置は、複数の送信アンテナを備える送信装置であって、第１ストリームのデータを変調して第１ベースバンド信号を生成し、第２ストリームのデータを変調して第２ベースバンド信号を生成する信号処理部と、第１ベースバンド信号からそれぞれ指向性の異なる複数の第１送信信号を生成し、第２ベースバンド信号からそれぞれ指向性の異なる複数の第２送信信号を生成し、複数の第１送信信号及び複数の前記第２送信信号を同一時間に送信する送信部と、を備える。
【発明の効果】
【００１０】
本開示によれば、複数のアンテナを用いる通信方法における性能を改善できる可能性がある。
【図面の簡単な説明】
（【００１１】以降は省略されています）
