公開番号2025083345
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2025018617,2022556787
出願日2025-02-06,2020-10-15
発明の名称端末
出願人株式会社NTTドコモ
代理人個人,個人
主分類H04W 28/18 20090101AFI20250523BHJP(電気通信技術)
要約【課題】上りリンク共有チャネルに対する上りリンク制御情報の多重を実行する端末、基地局、無線通信システム及び無線通信方法を提供する。
【解決手段】無線通信システムにおいて、端末は、上りリンク共有チャネルに上りリンク制御情報を多重する制御部と、上りリンク制御情報が多重された上りリンク共有チャネルを用いて、上りリンク信号を送信する通信部と、を備え、制御部は、上りリンク制御情報のレートマッチングにおいて、上りリンク制御情報を構成するビット数に対して係数を乗算し、係数が取り得る範囲として、既定範囲よりも小さい値及び既定範囲よりも大きい値の少なくともいずれかの値を含む拡張範囲を適用する。
【選択図】なし
特許請求の範囲【請求項１】
上りリンク制御情報が多重された上りリンク共有チャネルを用いて、前記上りリンク信号を送信する送信部と、
前記上りリンク制御情報のレートマッチングにおいて、前記上りリンク制御情報を構成するビット数に対して係数を乗算する制御部と、を備え、
前記係数が取り得る範囲は、既定範囲よりも小さい値を含む、端末。
続きを表示（約 870 文字）【請求項２】
前記制御部は、上位レイヤシグナリングに基づいて前記係数を適用する、請求項１に記載の端末。
【請求項３】
前記制御部は、下りリンク制御情報に基づいて前記係数を適用する、請求項１に記載の端末。
【請求項４】
前記上りリンク制御情報は、確認応答である、請求項１に記載の端末。
【請求項５】
上りリンク制御情報が多重された上りリンク共有チャネルを用いて、前記上りリンク信号を受信する受信部と、
前記上りリンク制御情報のレートマッチングにおいて前記上りリンク制御情報を構成するビット数に対して係数を乗算するよう指示する制御部と、を備え、
前記係数が取り得る範囲は、既定範囲よりも小さい値を含む、基地局。
【請求項６】
端末と基地局とを備え、
前記端末は、
上りリンク制御情報が多重された上りリンク共有チャネルを用いて、前記上りリンク信号を送信する送信部と、
前記上りリンク制御情報のレートマッチングにおいて、前記上りリンク制御情報を構成するビット数に対して係数を乗算する制御部と、を備え、
前記基地局は、
前記上りリンク制御情報が多重された前記上りリンク共有チャネルを用いて、前記上りリンク信号を受信する受信部と、
前記上りリンク制御情報のレートマッチングにおいて前記上りリンク制御情報を構成するビット数に対して前記係数を乗算するよう指示する制御部と、を備え、
前記係数が取り得る範囲は、既定範囲よりも小さい値を含む、無線通信システム。
【請求項７】
上りリンク制御情報が多重された上りリンク共有チャネルを用いて、前記上りリンク信号を送信するステップと、
前記上りリンク制御情報のレートマッチングにおいて、前記上りリンク制御情報を構成するビット数に対して係数を乗算するステップと、を備え、
前記係数が取り得る範囲は、既定範囲よりも小さい値を含む、無線通信方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、無線通信を実行する端末、特に、上りリンク共有チャネルに対する上りリンク制御情報の多重を実行する端末に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
3rd Generation Partnership Project（3GPP）は、5th generation mobile communication system（5G、New Radio（NR）またはNext Generation（NG）とも呼ばれる）を仕様化し、さらに、Beyond 5G、5G Evolution或いは6Gと呼ばれる次世代の仕様化も進めている。
【０００３】
3GPPのRelease 15では、同一スロット送信される２以上の上りリンクチャネル（PUCCH（Physical Uplink Control Channel）及びPUSCH（Physical Uplink Shared Channel））の多重がサポートされる。
【０００４】
さらに、3GPPのRelease 17では、UCI（Uplink Control Information）の優先度とは異なる優先度を有するUL SCH（Uplink Shared Channel）に多重することをサポートすることが合意された（例えば、非特許文献１）。
【先行技術文献】
【非特許文献】
【０００５】
"Enhanced Industrial Internet of Things (IoT) and ultra-reliable and low latency communication ", RP-201310, 3GPP TSG RAN Meeting #86e, 3GPP, 2020年7月
【発明の概要】
【０００６】
このような背景下において、発明者等は、鋭意検討の結果、UL SCHに対するUCIの多重において、レートマッチングに用いる係数（例えば、β）の取り得る値が既定範囲のままでは、UL SCHに対するUCIの多重を適切に実行することができないことを見出した。
【０００７】
そこで、以下の開示は、このような状況に鑑みてなされたものであり、上りリンク共有チャネルに対する上りリンク制御情報の多重を適切に実行し得る端末の提供を目的とする。
【０００８】
本開示の一態様は、端末であって、上りリンク共有チャネルに上りリンク制御情報を多重する制御部と、前記上りリンク制御情報が多重された前記上りリンク共有チャネルを用いて、上りリンク信号を送信する通信部と、を備え、前記制御部は、前記上りリンク制御情報のレートマッチングにおいて、前記上りリンク制御情報を構成するビット数に対して係数を乗算し、前記制御部は、前記係数が取り得る範囲として、既定範囲よりも小さい値及び前記既定範囲よりも大きい値の少なくともいずれかの値を含む拡張範囲を適用する、ことを要旨とする。
【図面の簡単な説明】
【０００９】

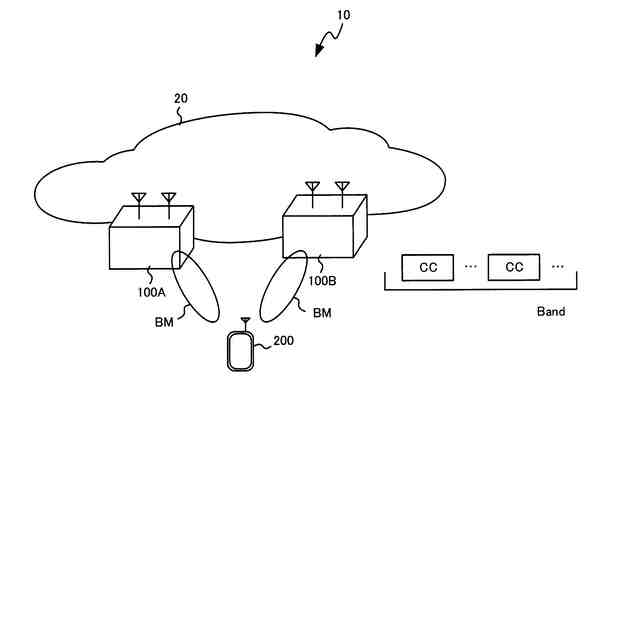

図１は、無線通信システム10の全体概略構成図である。

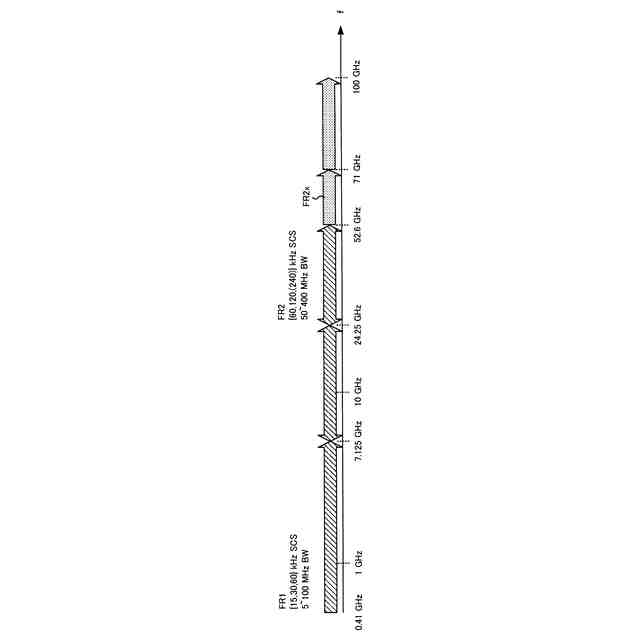

図２は、無線通信システム10において用いられる周波数レンジを示す図である。

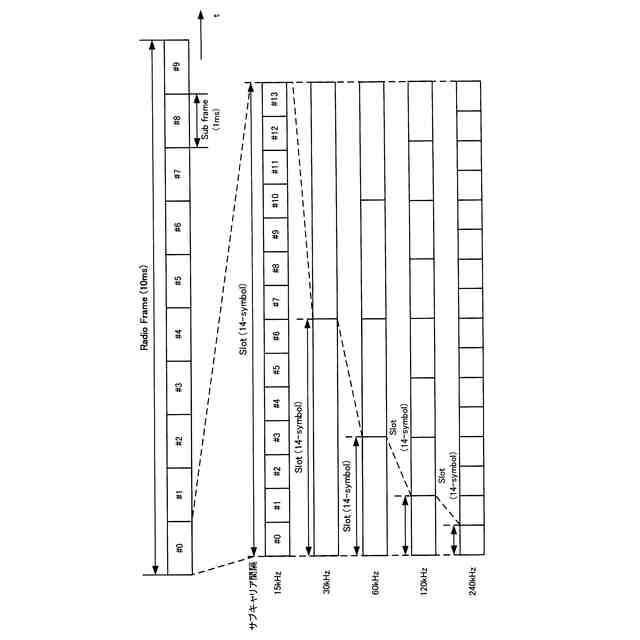

図３は、無線通信システム10において用いられる無線フレーム、サブフレーム及びスロットの構成例を示す図である。

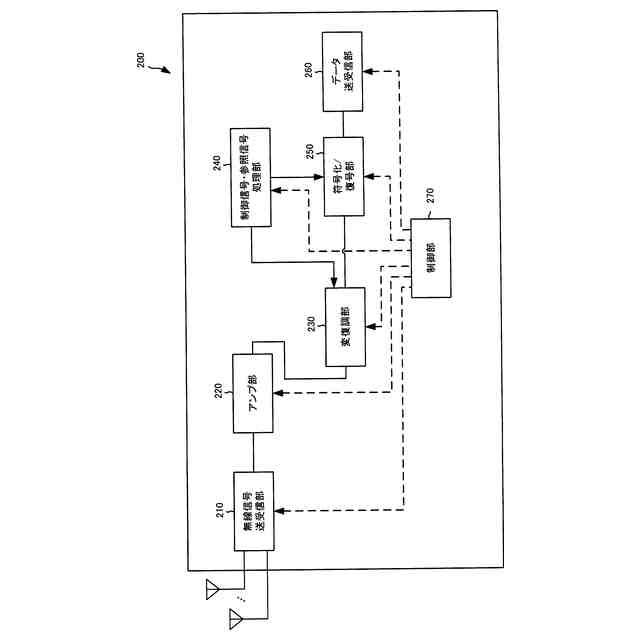

図４は、UE200の機能ブロック構成図である。

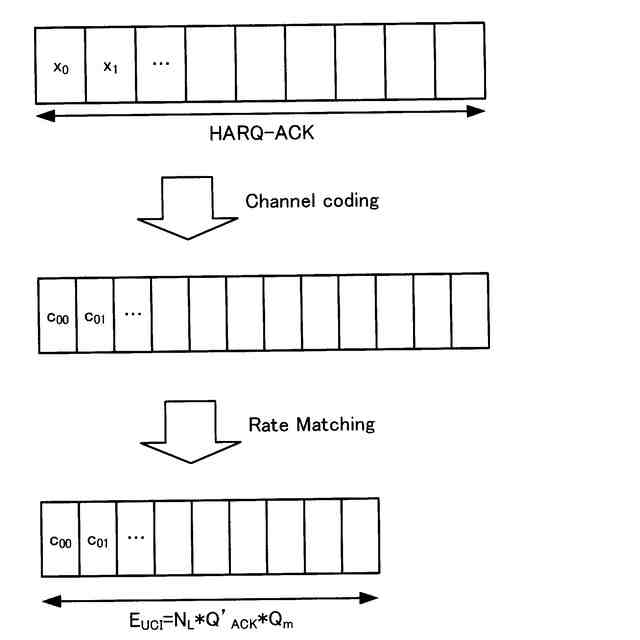

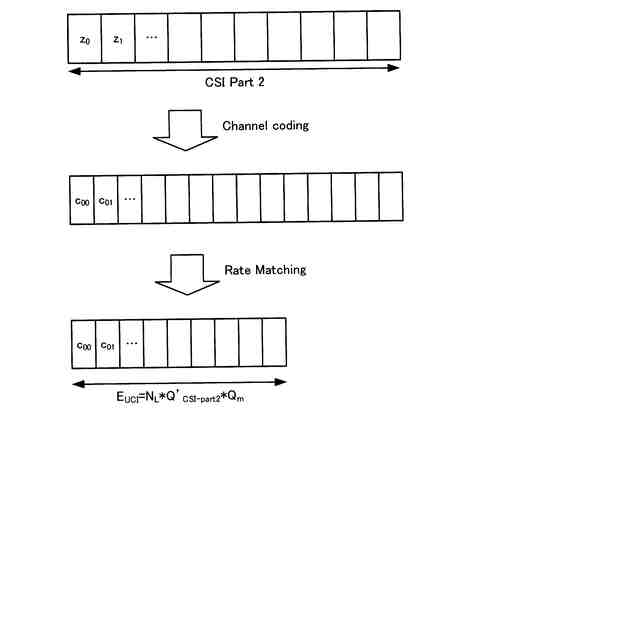

図５は、レートマッチングについて説明するための図である。

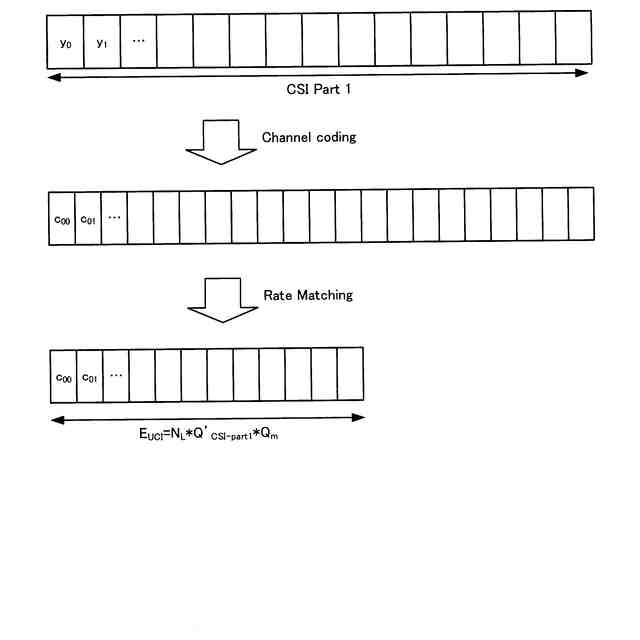

図６は、レートマッチングについて説明するための図である。
図７は、レートマッチングについて説明するための図である。
図８は、係数（β）が取り得る範囲の一例を示す図である。
図９は、係数（β）が取り得る範囲の一例を示す図である。
図１０は、係数（β）が取り得る範囲の一例を示す図である。
図１１は、係数（β）が取り得る範囲の一例を示す図である。
図１２は、係数（β）が取り得る範囲の一例を示す図である。
図１３は、係数（β）が取り得る範囲の一例を示す図である。
図１４は、係数（β）が取り得る範囲の一例を示す図である。
図１５は、RRCメッセージに含まれる情報要素（ASN.1形式）の一例を示す図である。
図１６は、RRCメッセージに含まれる情報要素（ASN.1形式）の一例を示す図である。
図１７は、RRCメッセージに含まれる情報要素（ASN.1形式）の一例を示す図である。
図１８は、動作例を示す図である。
図１９は、UE200のハードウェア構成の一例を示す図である。
【発明を実施するための形態】
【００１０】
以下、実施形態を図面に基づいて説明する。なお、同一の機能や構成には、同一または類似の符号を付して、その説明を適宜省略する。
（【００１１】以降は省略されています）
