特許ウォッチ

公開番号2025083239
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2023197031
出願日2023-11-20
発明の名称化粧シート、化粧シートの製造方法および化粧材
出願人大日本印刷株式会社
代理人個人,個人
主分類B32B 27/00 20060101AFI20250523BHJP(積層体)
要約【課題】低艶性および耐候性を両立した化粧シートを提供する。

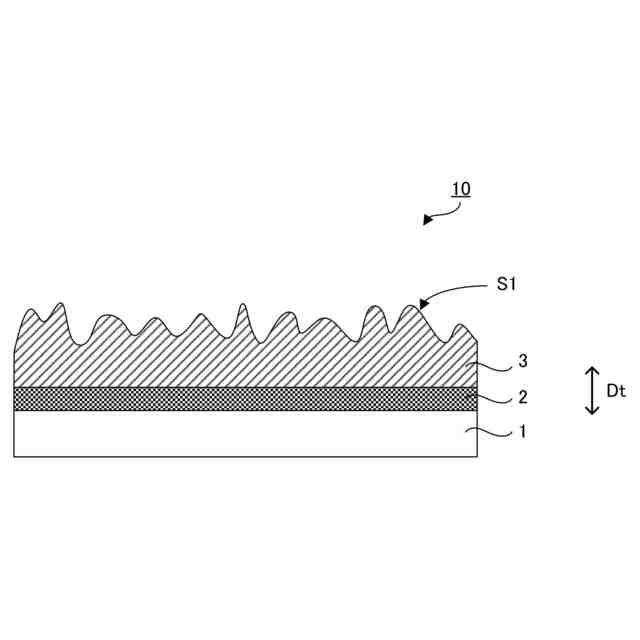

【解決手段】本開示においては、基材層1と、上記基材層の一方の面に配置された装飾層2と、上記装飾層の上記基材層とは反対側の面に配置された艶消層3と、を有する化粧シートであって、上記艶消層の上記装飾層とは反対側の表面S1が、皺構造を有する表面形状を備え、上記艶消層は、硬化樹脂と、紫外線吸収剤Xと、を有し、上記紫外線吸収剤Xの光吸収スペクトルは、200nm以上、380nm以下の波長範囲にピーク波長λ_P1を有する第1の吸収ピークを有し、かつ、上記ピーク波長λ_P1での吸光度をA_maxとした場合に、上記ピーク波長λ_P1よりも高波長側において、上記吸光度A_maxの10%の吸光度A₁₀となる波長λ₁₀が、385nm以下である、化粧シートを提供する。
【選択図】図1
特許請求の範囲【請求項１】

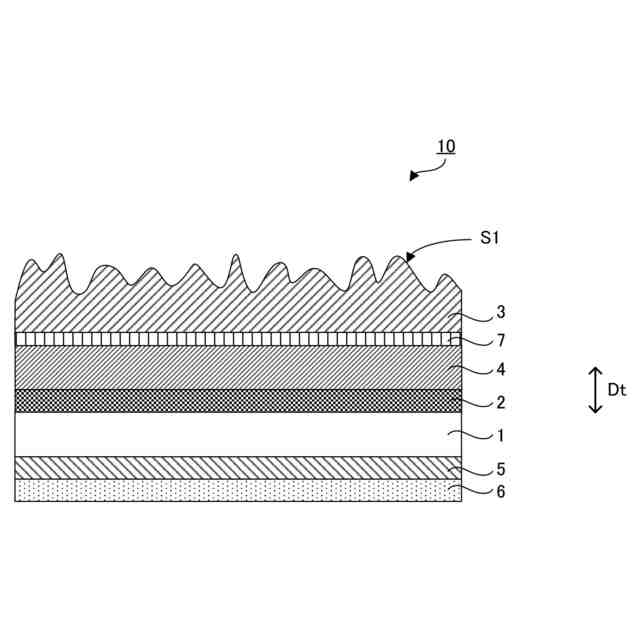

基材層と、前記基材層の一方の面に配置された装飾層と、前記装飾層の前記基材層とは反対側の面に配置された艶消層と、を有する化粧シートであって、
前記艶消層の前記装飾層とは反対側の表面が、皺構造を有する表面形状を備え、
前記艶消層は、硬化樹脂と、紫外線吸収剤Ｘと、を有し、

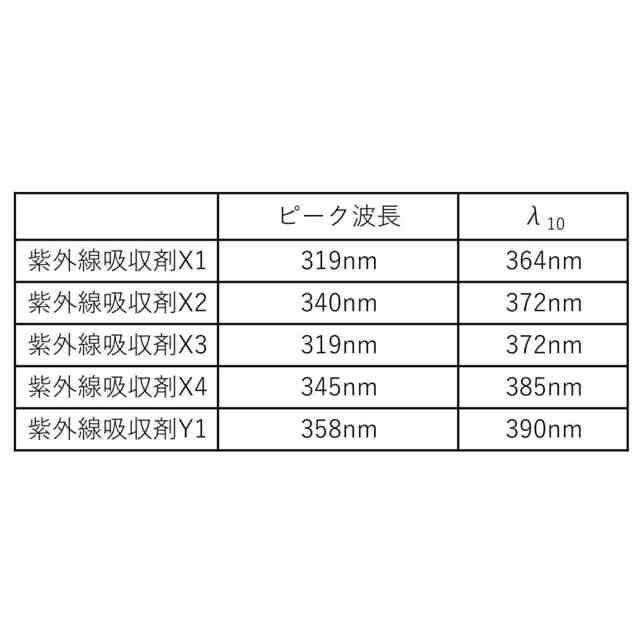

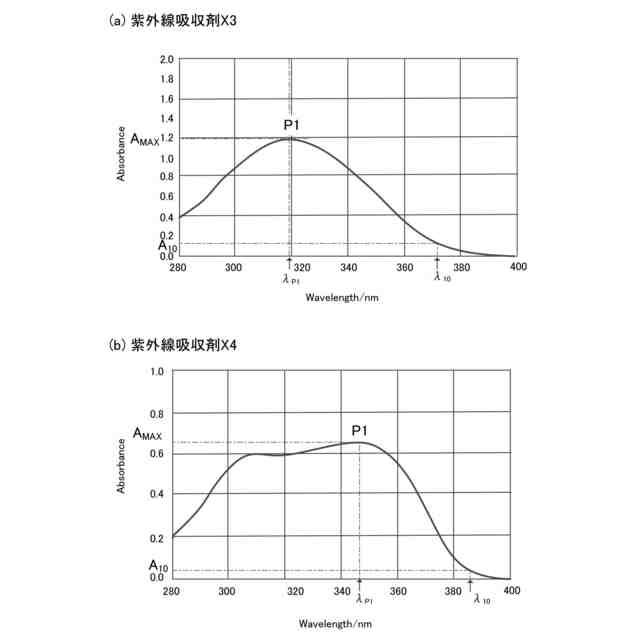

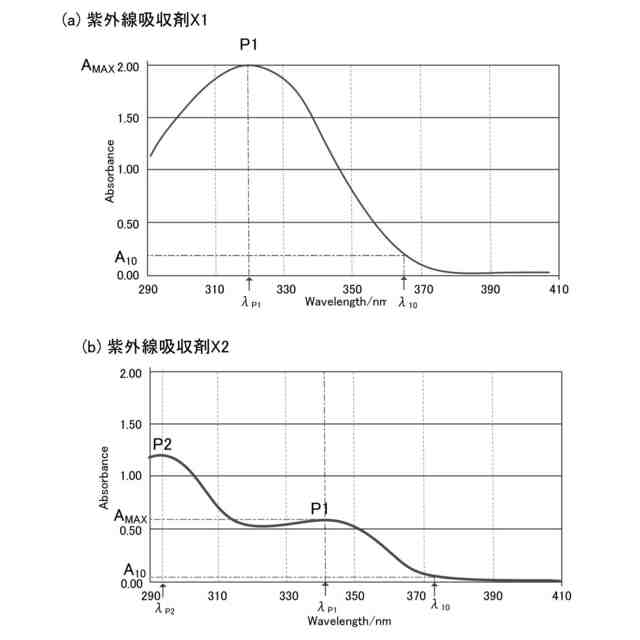

前記紫外線吸収剤Ｘの光吸収スペクトルは、２００ｎｍ以上、３８０ｎｍ以下の波長範囲にピーク波長λ
Ｐ１
を有する第１の吸収ピークを有し、かつ、前記ピーク波長λ
Ｐ１
での吸光度をＡ
ｍａｘ
とした場合に、前記ピーク波長λ
Ｐ１
よりも高波長側において、前記吸光度Ａ
ｍａｘ
の１０％の吸光度Ａ
１０
となる波長λ
１０
が、３８５ｎｍ以下である、化粧シート。
続きを表示（約 1,000 文字）【請求項２】
前記艶消層において、前記紫外線吸収剤Ｘの含有量は、前記硬化樹脂１００質量部に対して、０．５質量部以上、１０質量部以下である、請求項１に記載の化粧シート。
【請求項３】
前記紫外線吸収剤Ｘの光吸収スペクトルは、２００ｎｍ以上、かつ、前記ピーク波長λ
Ｐ１
よりも短波長側の波長範囲にピーク波長λ
Ｐ２
を有する第２の吸収ピークを有する、請求項１に記載の化粧シート。
【請求項４】
前記紫外線吸収剤Ｘの光吸収スペクトルは、２００ｎｍ以上、かつ、前記ピーク波長λ
Ｐ１
よりも短波長側の波長範囲にピーク波長を有する吸収ピークを有さない、請求項１に記載の化粧シート。
【請求項５】
前記紫外線吸収剤Ｘが、トリアジン系紫外線吸収剤である、請求項１に記載の化粧シート。
【請求項６】
前記艶消層は、前記紫外線吸収剤Ｘ以外の紫外線吸収剤を含む、請求項１に記載の化粧シート。
【請求項７】

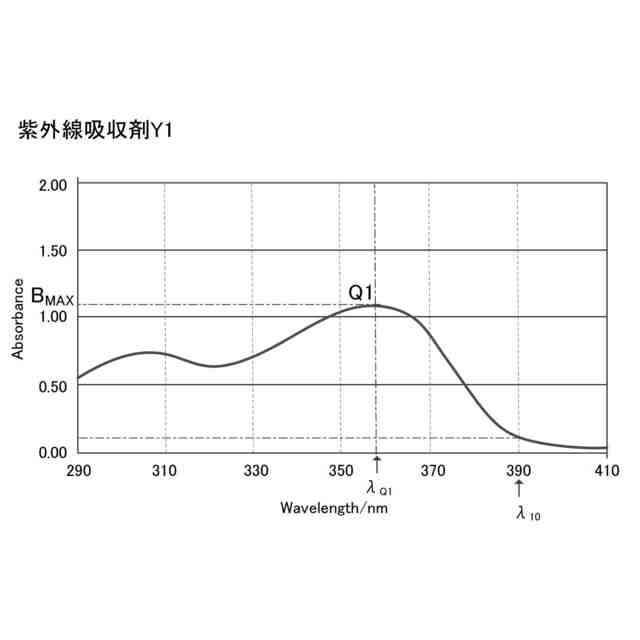

前記艶消層は、前記紫外線吸収剤Ｘ以外の紫外線吸収剤として、紫外線吸収剤Ｙを含み、
前記紫外線吸収剤Ｙの光吸収スペクトルは、２００ｎｍ以上、３８０ｎｍ以下の波長範囲にピーク波長λ
Ｑ１
を有する吸収ピークを有し、かつ、前記ピーク波長λ
Ｑ１
での吸光度をＢ
ｍａｘ
とした場合に、前記ピーク波長λ
Ｑ１
よりも高波長側において、前記吸光度Ｂ
ｍａｘ
の１０％の吸光度Ｂ
１０
となる波長が、３８５ｎｍよりも大きい、請求項６に記載の化粧シート。
【請求項８】
前記艶消層は、波長３５０ｎｍ以上４００ｎｍ以下にピーク波長を有する吸収ピークを有する光重合開始剤を含有する、請求項１に記載の化粧シート。
【請求項９】

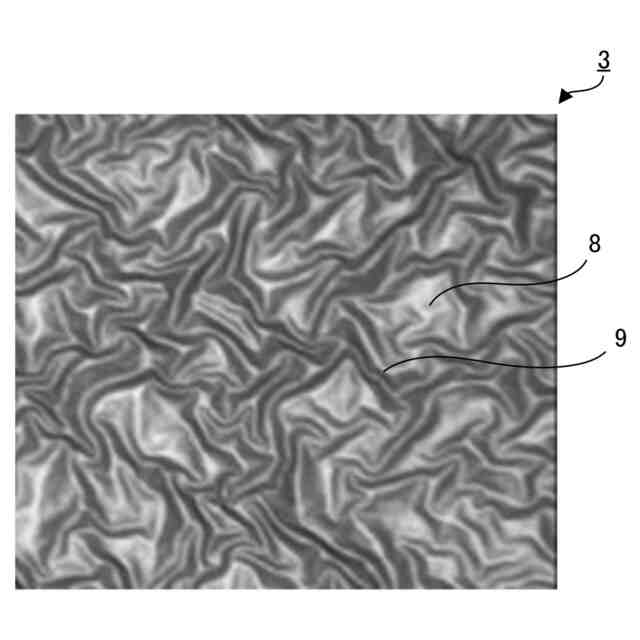

前記皺構造は、不規則な皺による凹凸形状を有する構造であり、前記不規則な皺は、複数の突起部により形成する複数の凸部と、前記複数の突起部により囲まれて形成する凹部と、を有する、請求項１に記載の化粧シート。
【請求項１０】
前記表面形状の６０°グロス値が、１０．０以下である、請求項１に記載の化粧シート。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、化粧シート、化粧シートの製造方法および化粧材に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
化粧材に用いられる化粧シートには、例えば意匠性の向上を目的として、低艶性が求められる場合がある。
【０００３】
特許文献１には、フィルム表面に凹凸を形成する方法として、硬化性組成物にエキシマ光を照射して、硬化膜にしわ状の凹凸構造を形成する方法が開示されており、艶消性を有する硬化膜が得られることが記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－２５６２３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
皺構造を有する表面形状を備える艶消層を形成する方法として、例えば、艶消層用組成物を塗布して塗布層を形成した後、（１）予備硬化のための紫外線照射処理、（２）１００ｎｍ以上２００ｎｍ未満のピーク波長を有する波長光の照射処理、および（３）電子線照射処理をこの順に行う方法がある。上記（１）予備硬化のための紫外線照射処理は、艶消層用組成物に適度な粘性を付与し、続く（２）１００ｎｍ以上２００ｎｍ未満のピーク波長を有する波長光の照射処理によって形成する皺構造のダレを抑制し、低艶性を発現可能な皺構造を得るために行われる。
【０００６】
ここで、化粧材には、耐候性が求められる場合がある。例えば、屋外で使用される部材（外装用部材）は、過酷な環境に曝されるため、高い耐候性が求められる。耐候性を得るため、艶消層用組成物に紫外線吸収剤を配合すると、（１）予備硬化のための紫外線照射処理による効果が阻害され、皺構造の凹凸が形成しにくくなり、艶消効果が低下する傾向にある。このような艶消効果の低下の問題は、上記（１）～（３）の電離放射線による照射処理を行うことによって得られる艶消層に特有の問題である。
【０００７】
本開示は、上記問題に鑑みてなされたものであり、低艶性および耐候性を両立した化粧シートを提供することを主目的とする。
【課題を解決するための手段】
【０００８】
本開示においては、基材層と、上記基材層の一方の面に配置された装飾層と、上記装飾層の上記基材層とは反対側の面に配置された艶消層と、を有する化粧シートであって、上記艶消層の上記装飾層とは反対側の表面が、皺構造を有する表面形状を備え、上記艶消層は、硬化樹脂と、紫外線吸収剤Ｘと、を有し、上記紫外線吸収剤Ｘの光吸収スペクトルは、２００ｎｍ以上、３８０ｎｍ以下の波長範囲にピーク波長λ
Ｐ１
を有する第１の吸収ピークを有し、かつ、上記ピーク波長λ
Ｐ１
での吸光度をＡ
ｍａｘ
とした場合に、上記ピーク波長λ
Ｐ１
よりも高波長側において、上記吸光度Ａ
ｍａｘ
の１０％の吸光度Ａ
１０
となる波長λ
１０
が、３８５ｎｍ以下である、化粧シートを提供する。
【０００９】
本開示においては、上述の化粧シートの製造方法であって、上記基材層の一方の面に、上記装飾層を形成する装飾層形成工程と、上記装飾層の上記基材層とは反対側の面に、艶消層用組成物を塗布して塗布層を形成し、上記塗布層を電離放射線による照射処理により硬化させることにより、上記艶消層を形成する艶消層形成工程と、を有し、上記艶消層形成工程における上記電離放射線による照射処理は、（１）予備硬化のための紫外線照射処理、（２）１００ｎｍ以上２００ｎｍ未満のピーク波長を有する波長光の照射処理、および、（３）電子線照射処理を、この順に行う、化粧シートの製造方法を提供する。
【００１０】

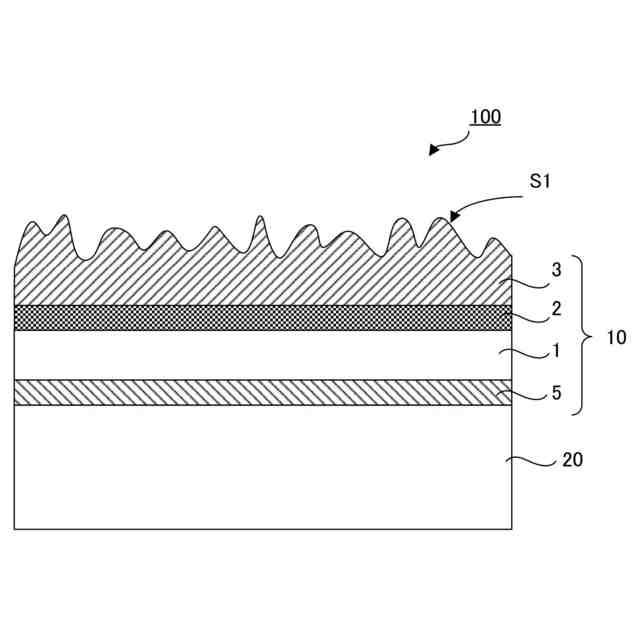

本開示においては、被着体と、上記被着体の面に配置された化粧シートと、を有する化粧材であって、上記化粧シートが、上述の化粧シートである、化粧材を提供する。
【発明の効果】

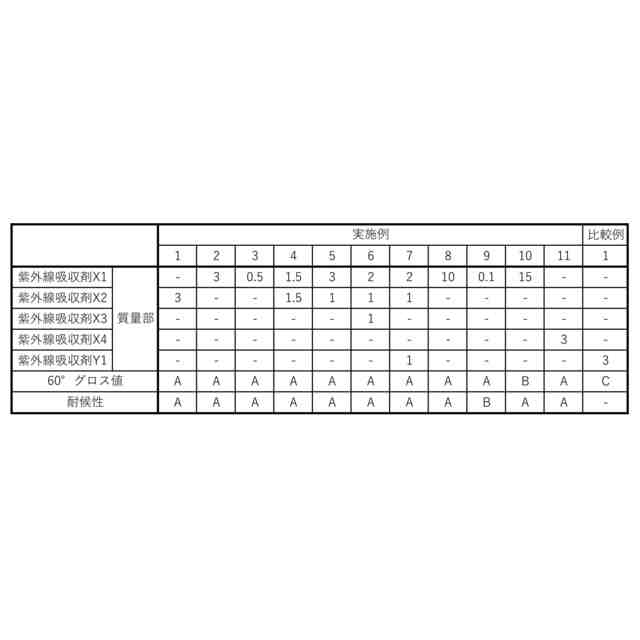

（【００１１】以降は省略されています）

関連特許
