公開番号2025082076
公報種別公開特許公報(A)
公開日2025-05-28
出願番号2023195309
出願日2023-11-16
発明の名称うちわ及びうちわの製造方法
出願人大日本印刷株式会社
代理人個人,個人
主分類A45B 27/00 20060101AFI20250521BHJP(手持品または旅行用品)
要約【課題】扇部の絵柄が切り替え可能であるうちわ及びその製造方法を提供する。

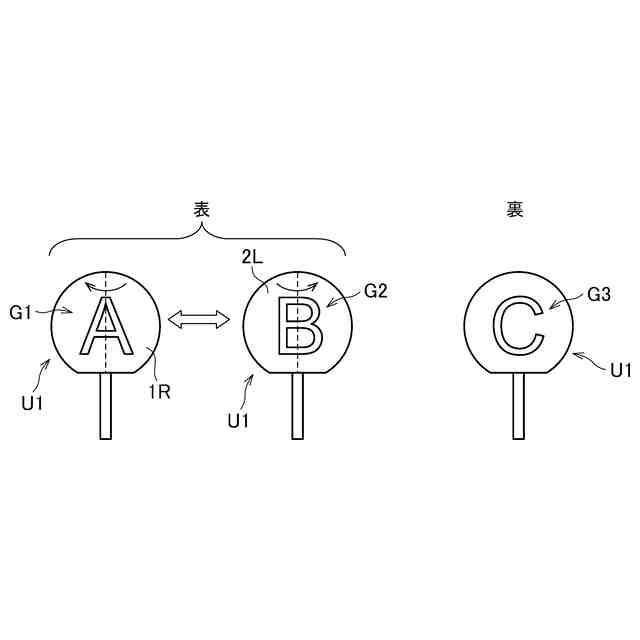

【解決手段】本開示のうちわは、表面に画像G1がプリントされた受像紙1(第1シート)と、表面に画像G2がプリントされた受像紙2(第2シート)と、表面に画像G3がプリントされた受像紙3(第3シート)と、を備える。受像紙1(第1シート)の右半側と受像紙2(第2シート)の左半側の裏面同士が貼り合わされている。受像紙1(第1シート)の左半側と受像紙3(第3シート)の右半側の裏面同士が貼り合わされている。受像紙2(第2シート)の右半側の裏面は、直接又は他の受像紙(シート)を介して、受像紙3(第3シート)の左半側の裏面に貼り合わされている。
【選択図】図6
特許請求の範囲【請求項１】
表面に第１画像がプリントされた第１シートと、
表面に第２画像がプリントされた第２シートと、
表面に第３画像がプリントされた第３シートと、
を備え、
前記第１シートの右半側と前記第２シートの左半側の裏面同士が貼り合わされており、
前記第１シートの左半側と前記第３シートの右半側の裏面同士が貼り合わされており、
前記第２シートの右半側の裏面は、直接又は他のシートを介して、前記第３シートの左半側の裏面に貼り合わされている、うちわ。
続きを表示（約 880 文字）【請求項２】

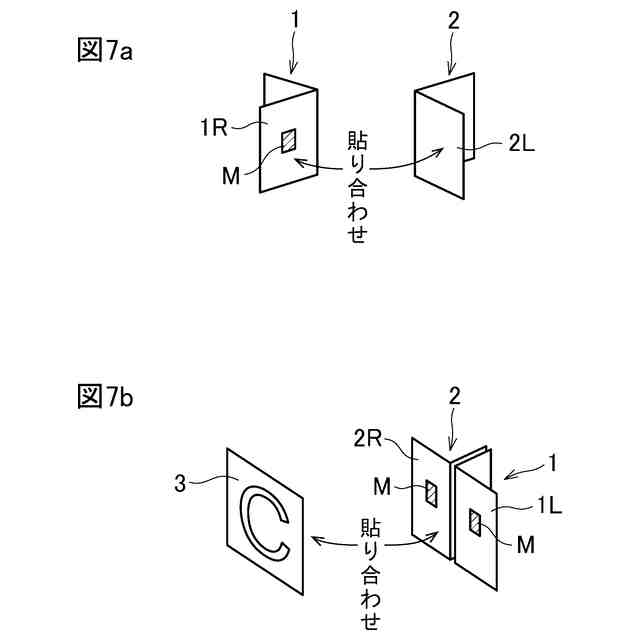

前記第１シートと前記第２シートとの間、及び前記第１シートと前記第３シートとの間に磁性体層が挟み込まれている、請求項１に記載のうちわ。
【請求項３】

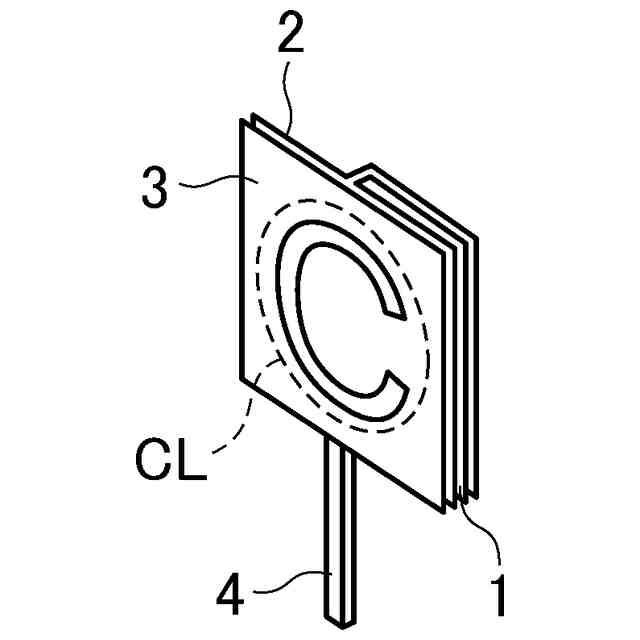

前記第１シート及び第２シートと前記第３シートとの間に骨部材が挟み込まれている、請求項１に記載のうちわ。
【請求項４】
前記第１シート及び前記第２シートには、左右方向の中央部に折り目がつけられている、請求項１に記載のうちわ。
【請求項５】
前記第３シートには折り目がつけられていない、請求項４に記載のうちわ。
【請求項６】

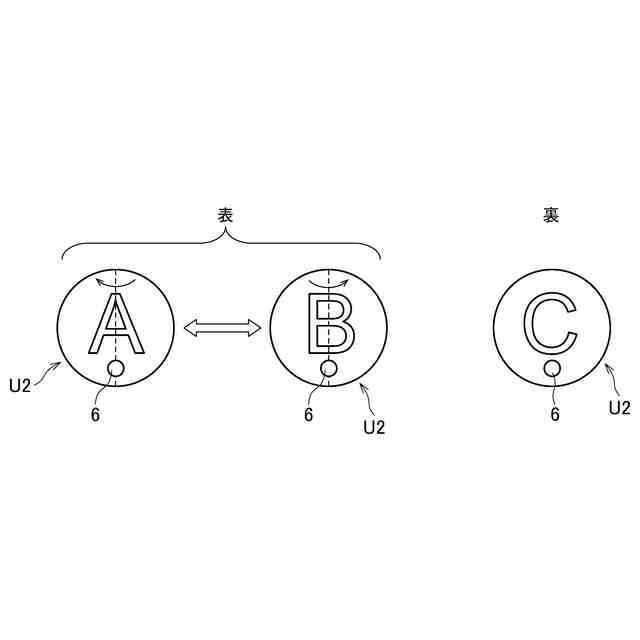

前記第１シート、前記第２シート及び前記第３シートには、左右方向の中央部に開口が形成されている、請求項１に記載のうちわ。
【請求項７】

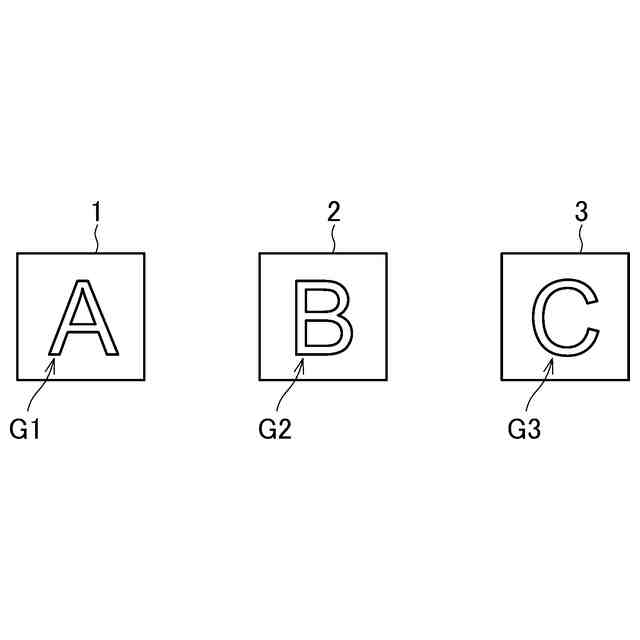

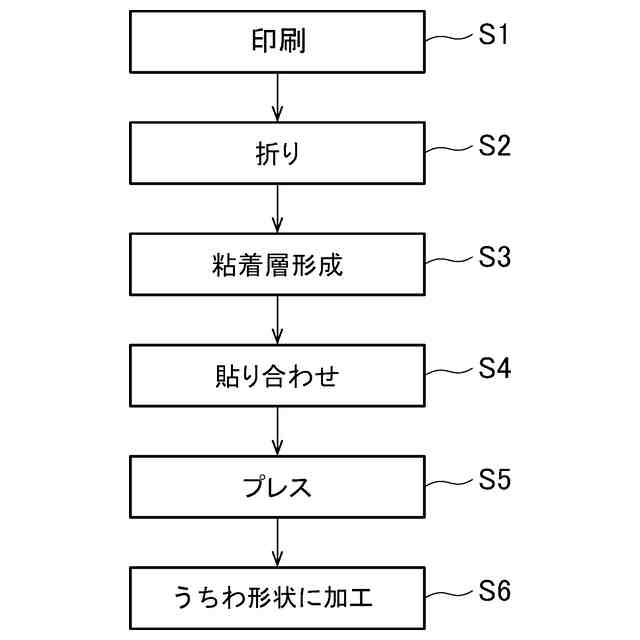

第１シート、第２シート及び第３シートの表面に画像をプリントする工程と、

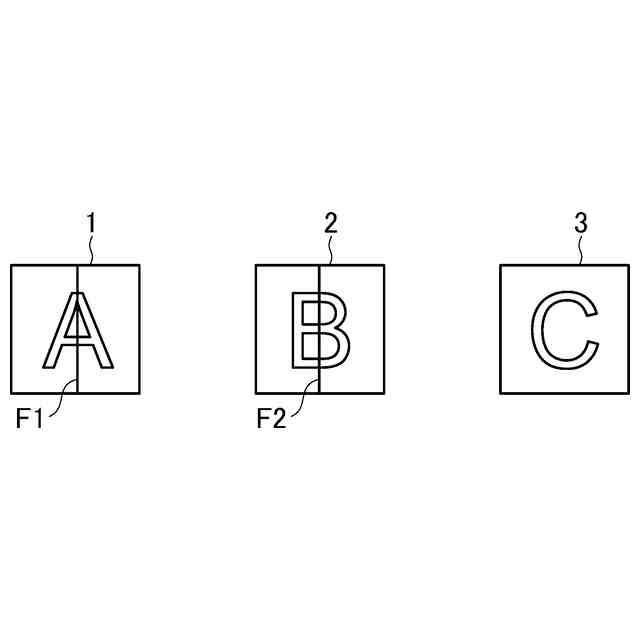

前記第１シート及び第２シートの各々について、左右方向の中央に折り目をつける工程と、

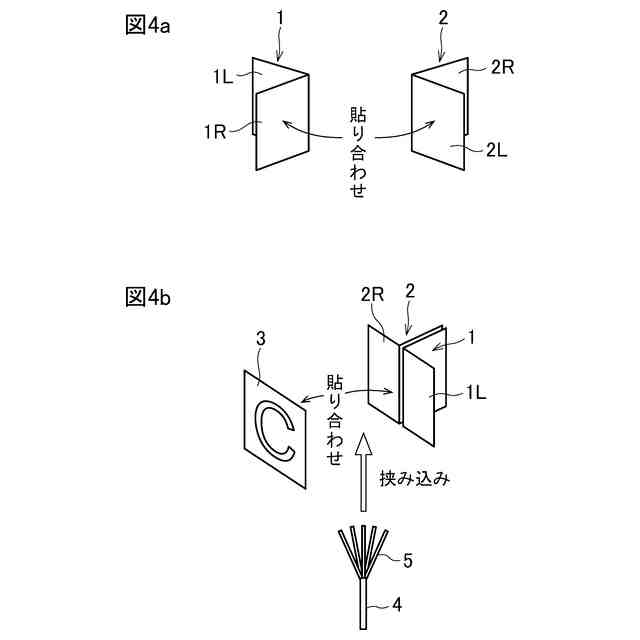

前記第１シートの右半側と前記第２シートの左半側の裏面同士を貼り合わせる工程と、
前記第１シートの左半側と前記第３シートの右半側の裏面同士を貼り合わせる工程と、
前記第２シートの右半側の裏面を、直接又は他のシートを介して、前記第３シートの左半側の裏面に貼り合わせる工程と、
を備える、うちわの製造方法。
【請求項８】
前記第１シート及び第２シートと前記第３シートとの間に骨部材を挟み込んで裏面同士を貼り合わせる、請求項７に記載のうちわの製造方法。
【請求項９】
前記第１シートと前記第２シートとの間、及び前記第１シートと前記第３シートとの間に磁性体層を挟み込んで裏面同士を貼り合わせる、請求項７に記載のうちわの製造方法。
【請求項１０】
裏面同士が貼り合わされた前記第１シート、第２シート及び第３シートをプレスし、所定の厚みにする、請求項７に記載のうちわの製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、うちわ及びうちわの製造方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
近年、ライブ等のイベント会場では、応援うちわが使用されている。応援うちわとは、応援の対象となる人物の顔やその人物へのメッセージをうちわの扇部に表現したものである。
【０００３】
従来の応援うちわは、扇部の表面と裏面の２面のみでしかメッセージ等を表現できなかった。両手で１本ずつうちわを持つことで、４種類（＝２面×２本）のメッセージ等を表現できるが、両手がふさがってしまう問題があった。複数本の応援うちわを持ち替えるのは手間がかかり、会場によっては複数本のうちわの持ち込みが暗黙のルールで禁止されているという問題もあった。
【先行技術文献】
【特許文献】
【０００４】
実用新案登録第３２１０７３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本開示は、扇部の絵柄が切り替え可能であるうちわ及びその製造方法を提供することを課題とする。
【課題を解決するための手段】
【０００６】
本開示の一態様によるうちわは、表面に第１画像がプリントされた第１シートと、表面に第２画像がプリントされた第２シートと、表面に第３画像がプリントされた第３シートと、を備え、前記第１シートの右半側と前記第２シートの左半側の裏面同士が貼り合わされており、前記第１シートの左半側と前記第３シートの右半側の裏面同士が貼り合わされており、前記第２シートの右半側の裏面は、直接又は他のシートを介して、前記第３シートの左半側の裏面に貼り合わされているものである。
【０００７】
本開示の一態様によるうちわの製造方法は、第１シート、第２シート及び第３シートの表面に画像をプリントする工程と、前記第１シート及び第２シートの各々について、左右方向の中央に折り目をつける工程と、前記第１シートの右半側と前記第２シートの左半側の裏面同士を貼り合わせる工程と、前記第１シートの左半側と前記第３シートの右半側の裏面同士を貼り合わせる工程と、前記第２シートの右半側の裏面を、直接又は他のシートを介して、前記第３シートの左半側の裏面に貼り合わせる工程と、を備えるものである。
【０００８】
本開示の一態様によるうちわの製造方法は、左右方向が長手方向となり、表面の前記左右方向に複数のプリント領域が並んで配置されたシートの各プリント領域に画像をプリントする工程と、各プリント領域の左右方向の中央に谷折りの折り目をつけ、隣り合うプリント領域の境界に山折りの折り目をつけ、前記シートを蛇腹状にする工程と、前記シートの裏面に粘着層を形成する工程と、前記蛇腹状のシートの向かい合う裏面同士を貼り合わせ、前記シートの左右方向の両端部の裏面同士を貼り合わせる工程と、を備えるものである。
【０００９】

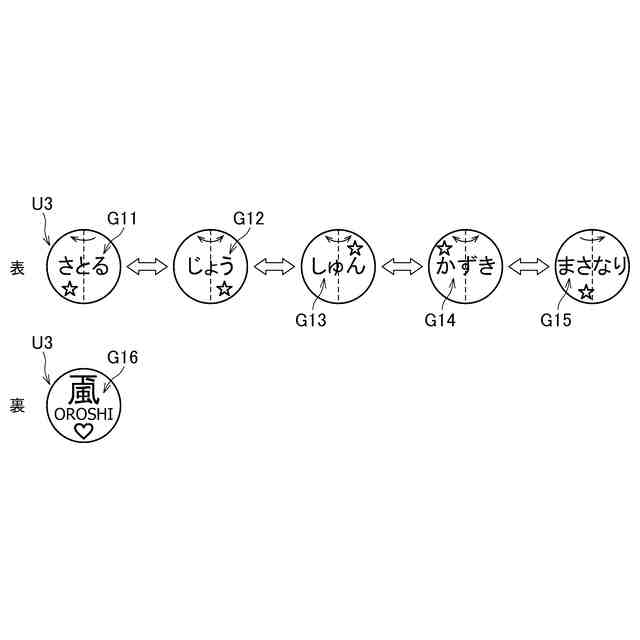

本開示の一態様によるうちわは、左右方向が長手方向となり、表面の前記左右方向に並んで配置された複数のプリント領域の各々に画像がプリントされたシートを備え、各プリント領域の左右方向の中央が谷折りされ、隣り合うプリント領域の境界が山折りされ、山折り部を挟んで隣り合うプリント領域の半側の裏面同士が貼り合わされており、前記シートの左端部のプリント領域の左半側の裏面は、直接又は他のシートを介して、右端部のプリント領域の右半側の裏面に貼り合わされているものである。
【発明の効果】
【００１０】
本開示によれば、うちわの扇部の絵柄を切り替えることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
