公開番号2025079931
公報種別公開特許公報(A)
公開日2025-05-23
出願番号2023192816
出願日2023-11-13
発明の名称液体収納袋、輸送容器及び液体入り輸送容器
出願人大日本印刷株式会社
代理人個人,個人,個人
主分類B65D 65/40 20060101AFI20250516BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】溶剤が液体収納袋の外部に漏出することを抑制することが可能な、液体収納袋、輸送容器及び液体入り輸送容器を提供する。

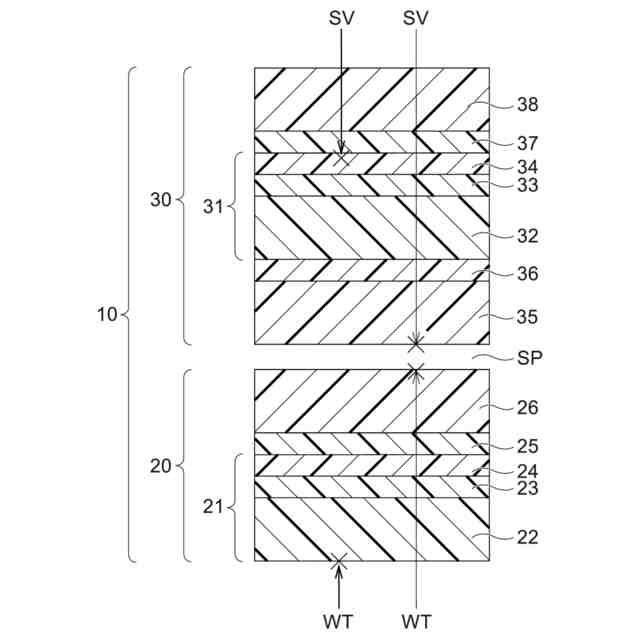

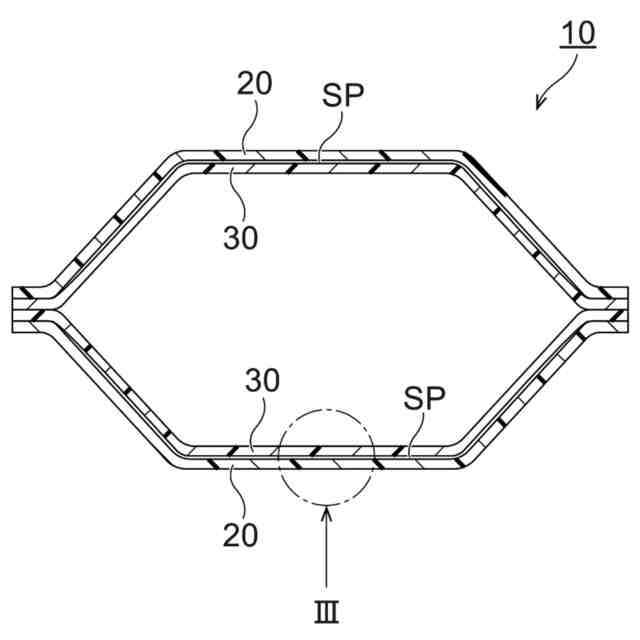

【解決手段】液体収納袋10は、外層フィルム20と、外フィルムの内側に位置する内層フィルム30と、を備える。外層フィルム20は、水蒸気バリア層21と、水蒸気バリア層21の内側に位置する第1シーラント層26とを有し、内層フィルム30は、溶剤浸透抑止層31と、溶剤浸透抑止層31の外側に位置する第2シーラント層35と、溶剤浸透抑止層31の内側に位置する第3シーラント層38とを有する。第1シーラント層26の一部と第2シーラント層35の一部とが互いに接合され、外層フィルム20と内層フィルム30との間に、未シール空間SPが形成されている。
【選択図】図3
特許請求の範囲【請求項１】
液体収納袋であって、
外層フィルムと、
前記外層フィルムの内側に位置する内層フィルムと、を備え、
前記外層フィルムは、水蒸気バリア層と、前記水蒸気バリア層の内側に位置する第１シーラント層とを有し、
前記内層フィルムは、溶剤浸透抑止層と、前記溶剤浸透抑止層の外側に位置する第２シーラント層と、前記溶剤浸透抑止層の内側に位置する第３シーラント層とを有し、
前記第１シーラント層の一部と前記第２シーラント層の一部とが互いに接合され、
前記外層フィルムと前記内層フィルムとの間に、未シール空間が形成されている、液体収納袋。
続きを表示（約 740 文字）【請求項２】
一対の前記外層フィルムと、一対の前記内層フィルムと、を含み、
一対の前記内層フィルムは互いに重ね合わされ、
一方の前記内層フィルムの前記第３シーラント層の一部と、他方の前記内層フィルムの前記第３シーラント層の一部とが互いに接合されている、請求項１に記載の液体収納袋。
【請求項３】

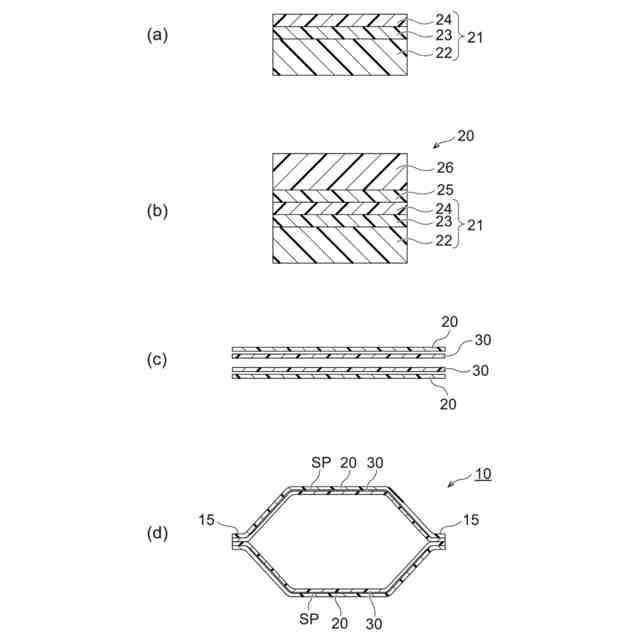

前記水蒸気バリア層は、外側から順に、第１基材層と、第１蒸着層と、第１バリアコート層とを含む、請求項１に記載の液体収納袋。
【請求項４】

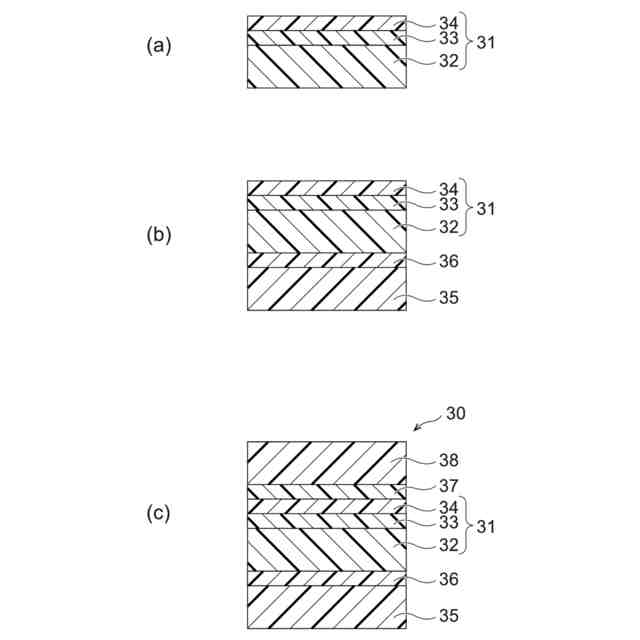

前記溶剤浸透抑止層は、内側から順に、第２基材層と、第２蒸着層と、第２バリアコート層とを含む、請求項１に記載の液体収納袋。
【請求項５】
前記水蒸気バリア層と第１シーラント層とは、第１接着樹脂層によって互いに接着されている、請求項１に記載の液体収納袋。
【請求項６】
前記溶剤浸透抑止層と第２シーラント層とは、接着剤層によって互いに接着されている、請求項１に記載の液体収納袋。
【請求項７】
前記溶剤浸透抑止層と第３シーラント層とは、第２接着樹脂層によって互いに接着されている、請求項１に記載の液体収納袋。
【請求項８】

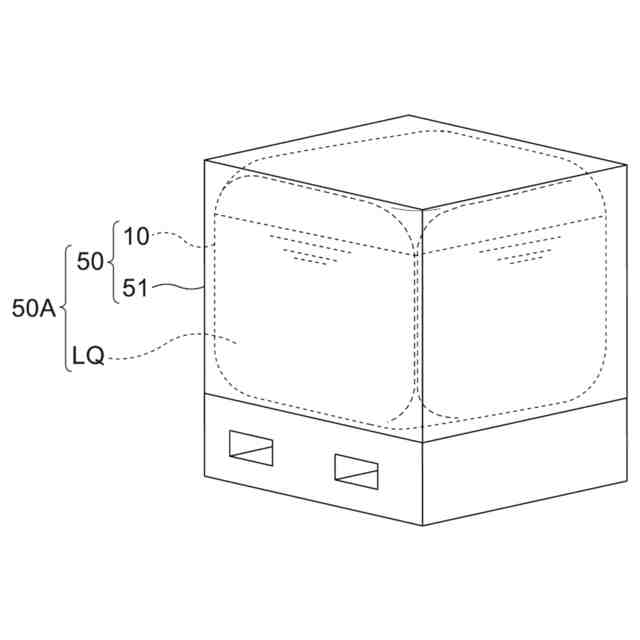

容器本体と、
前記容器本体内に収容された、請求項１乃至７のいずれか一項に記載の液体収納袋と、を備えた、輸送容器。
【請求項９】
請求項８に記載の輸送容器と、
前記輸送容器の前記液体収納袋に収容された液体と、を備え、
前記液体は、溶剤を含む、液体入り輸送容器。
【請求項１０】
前記溶剤は、Ｎ－メチル－２－ピロリドンである、請求項９に記載の液体入り輸送容器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、液体収納袋、輸送容器及び液体入り輸送容器に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
リチウムイオン電池は、正極と負極との間をリチウムイオンが移動することで、充電及び放電を行う。リチウムイオン電池の製造工程においては、バインダーを溶解した溶剤中にカーボンブラックを含む導電助剤を分散させて、スラリーとする作業が行われる。上記溶剤としては、Ｎ－メチル－２－ピロリドン（ＮＭＰ）という有機溶剤が使用されている。
【０００３】
ところでカーボンブラックを含むスラリーは、スラリーの生産工場からリチウムイオン電池の生産工場へ運搬される。この場合、例えばＩＢＣ容器や樹脂ドラム等の大型の容器にスラリーを充填し、この状態でスラリーを運搬することが一般的である。しかしながら、スラリーはカーボンブラックを含むため、スラリーを運搬した容器がカーボンブラックによって着色してしまい、容器を再利用することが難しい。
【０００４】
これに対して、容器が着色しないように、予め容器内にポリエチレン製の袋を収容しておき、この袋内にスラリーを充填することが考えられる。しかしながら、ポリエチレン製の袋を用いると、浸透性の高いＮＭＰ等の溶剤が袋と容器との間に漏出するおそれがある。溶剤が袋から漏出した場合、容器の溶剤が減少する。このため、容器内でスラリー中のカーボンブラックの濃度が変化するおそれがある。
【先行技術文献】
【特許文献】
【０００５】
特開２０２１－７９６４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本開示は、溶剤が液体収納袋の外部に漏出することを抑制することが可能な、液体収納袋、輸送容器及び液体入り輸送容器を提供する。
【課題を解決するための手段】
【０００７】
本開示の実施の形態は、以下の［１］～［１０］に関する。
【０００８】
［１］液体収納袋であって、外層フィルムと、前記外層フィルムの内側に位置する内層フィルムと、を備え、前記外層フィルムは、水蒸気バリア層と、前記水蒸気バリア層の内側に位置する第１シーラント層とを有し、前記内層フィルムは、溶剤浸透抑止層と、前記溶剤浸透抑止層の外側に位置する第２シーラント層と、前記溶剤浸透抑止層の内側に位置する第３シーラント層とを有し、前記第１シーラント層の一部と前記第２シーラント層の一部とが互いに接合され、前記外層フィルムと前記内層フィルムとの間に、未シール空間が形成されている、液体収納袋。
【０００９】
［２］一対の前記外層フィルムと、一対の前記内層フィルムと、を含み、一対の前記内層フィルムは互いに重ね合わされ、一方の前記内層フィルムの前記第３シーラント層の一部と、他方の前記内層フィルムの前記第３シーラント層の一部とが互いに接合されている、［１］に記載の液体収納袋。
【００１０】
［３］前記水蒸気バリア層は、外側から順に、第１基材層と、第１蒸着層と、第１バリアコート層とを含む、［１］又は［２］に記載の液体収納袋。
（【００１１】以降は省略されています）
