公開番号2025088209
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023202758
出願日2023-11-30
発明の名称太陽電池用反射シートおよび太陽光発電システム
出願人大日本印刷株式会社
代理人個人,個人
主分類B32B 27/12 20060101AFI20250604BHJP(積層体)
要約【課題】反射性が良好であり、反りを抑制できる太陽電池用反射シートを提供する。

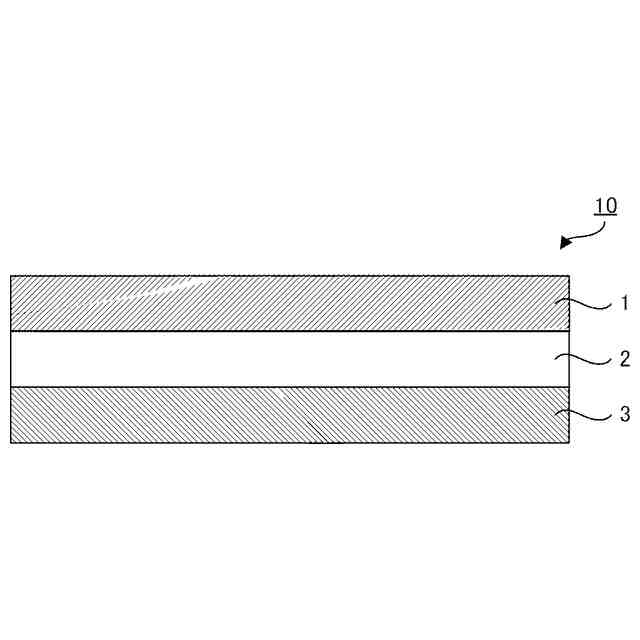

【解決手段】反射フィルムである第1樹脂フィルム1と、布基材2と、第2樹脂フィルム3と、をこの順に有する、太陽電池用反射シート10を提供する。
【選択図】図1
特許請求の範囲【請求項１】
反射フィルムである第１樹脂フィルムと、布基材と、第２樹脂フィルムと、をこの順に有する、太陽電池用反射シート。
続きを表示（約 460 文字）【請求項２】
前記第１樹脂フィルム、前記布基材および前記第２樹脂フィルムが、ポリオレフィン系樹脂を含有する、請求項１に記載の太陽電池用反射シート。
【請求項３】
前記太陽電池用反射シートの厚さ方向の断面において、前記第１樹脂フィルムと前記第２樹脂フィルムとの間に、空隙を有する、請求項１または請求項２に記載の太陽電池用反射シート。
【請求項４】
両面採光型太陽電池に用いられる、請求項１または請求項２に記載の太陽電池用反射シート。
【請求項５】
太陽電池モジュールと、
前記太陽電池モジュールが設置された敷地に敷設された太陽電池用反射シートと、
を備え、前記太陽電池用反射シートが、前記太陽電池モジュール側から順に、反射フィルムである第１樹脂フィルムと、布基材と、第２樹脂フィルムと、をこの順に有する、太陽光発電システム。
【請求項６】
前記太陽電池モジュールが、両面採光型太陽電池モジュールである、請求項５に記載の太陽光発電システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、太陽電池用反射シートおよびそれを用いた太陽光発電システムに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
地上設置型の太陽光発電システムにおいては、発電量を増加させるために、敷地に反射シートを敷設することが行われている。また、地上設置型の太陽光発電システムでは、雑草が繁茂すると、雑草の影によって発電効率が低下するという問題がある。そこで、雑草の繁茂を防止するために、敷地に防草シートを敷設することが知られている。さらに、反射性を有する防草シートも提案されている。（特許文献１参照）
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２２／１６８７３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
反射防草シートとしては、白色不織布や白色織物が知られている。しかし、白色不織布および白色織物は、防汚性に劣るという問題がある。シートに汚れが付着すると、シートの反射性が低下してしまう。また、白色不織布および白色織物は、強度を高めるために厚くする必要があるので、施工性が悪いという問題もある。
【０００５】
また、反射防草シートとしては、金属箔または金属蒸着フィルムと、不織布または織物とが貼合されたシートが知られている。しかし、金属箔または金属蒸着フィルムと、不織布または織物とでは、線膨張係数が大きく異なるため、シートに反りが生じるという問題がある。シートが反ってしまうと、シートを広大な敷地に敷設する場合、施工性が低くなる。また、金属箔または金属蒸着フィルムでは、正反射が強くなるので、太陽電池モジュールの設置角度によっては発電効率に寄与しにくい場合がある。また、正反射が強くなることで、ぎらつきが生じるので、光害が起こるおそれがある。
【０００６】
本開示は、上記実情に鑑みてなされたものであり、反射性が良好であり、反りを抑制できる太陽電池用反射シートを提供することを主目的とする。
【課題を解決するための手段】
【０００７】
本開示の一実施形態は、反射フィルムである第１樹脂フィルムと、布基材と、第２樹脂フィルムと、をこの順に有する、太陽電池用反射シートを提供する。
【０００８】
本開示の他の実施形態は、太陽電池モジュールと、上記太陽電池モジュールが設置された敷地に敷設された太陽電池用反射シートと、を備え、上記太陽電池用反射シートが、上記太陽電池モジュール側から順に、反射フィルムである第１樹脂フィルムと、布基材と、第２樹脂フィルムと、をこの順に有する、太陽光発電システムを提供する。
【発明の効果】
【０００９】
本開示の太陽電池用反射シートは、反射性が良好であり、反りを抑制できるという効果を奏する。
【図面の簡単な説明】
【００１０】
本開示における太陽電池用反射シートを例示する概略断面図である。
本開示における太陽電池用反射シートを例示する概略断面図である。
本開示における太陽電池用反射シートを例示する概略断面図である。
本開示における太陽光発電システムを例示する模式図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
