発明の名称ベーパーチャンバー、電子機器
出願人大日本印刷株式会社
代理人個人,個人,個人
主分類F28D 15/02 20060101AFI20250703BHJP(熱交換一般)
要約【課題】方向が変化する流路を有する場合であっても熱輸送能力を高めることができるベーパーチャンバーを提供する。
【解決手段】密閉空間に作動流体が封入されたベーパーチャンバーであって、密閉空間には、作動流体が凝縮液の状態で移動する毛細管構造と、作動流体が蒸気及び凝縮液の状態で移動する複数の蒸気流路と、が備えられており、複数の蒸気流路の延びる方向が変化する湾曲部、を有している。

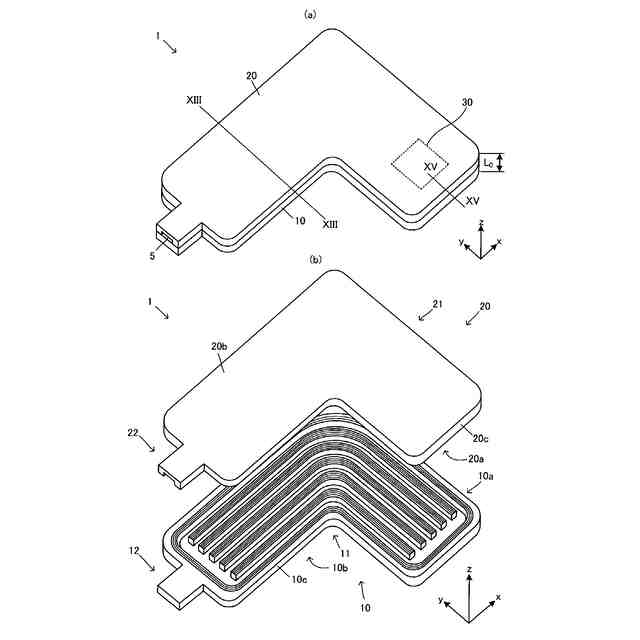

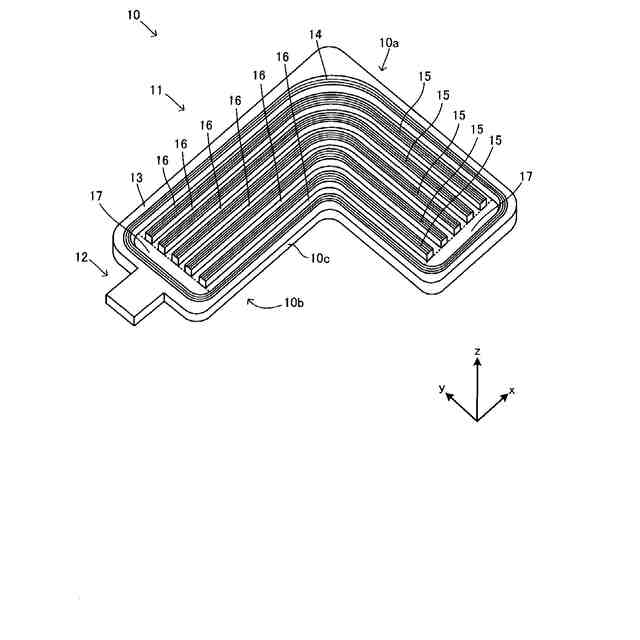

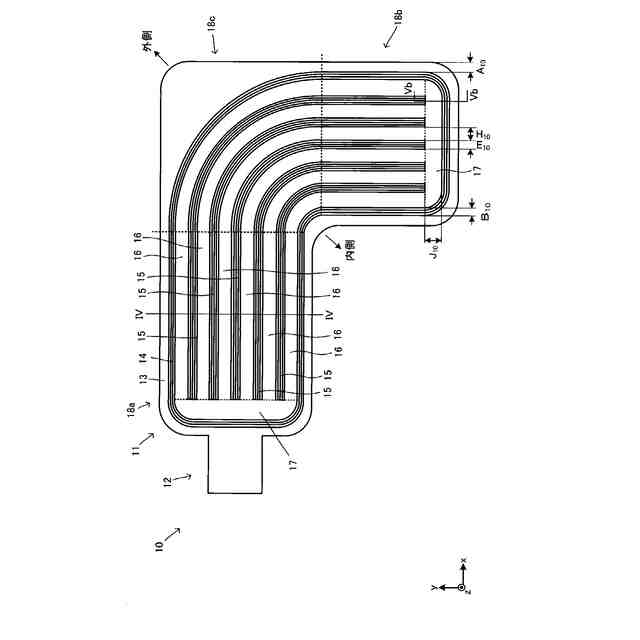

【選択図】図3
特許請求の範囲【請求項１】
密閉空間に作動流体が封入されたベーパーチャンバーであって、

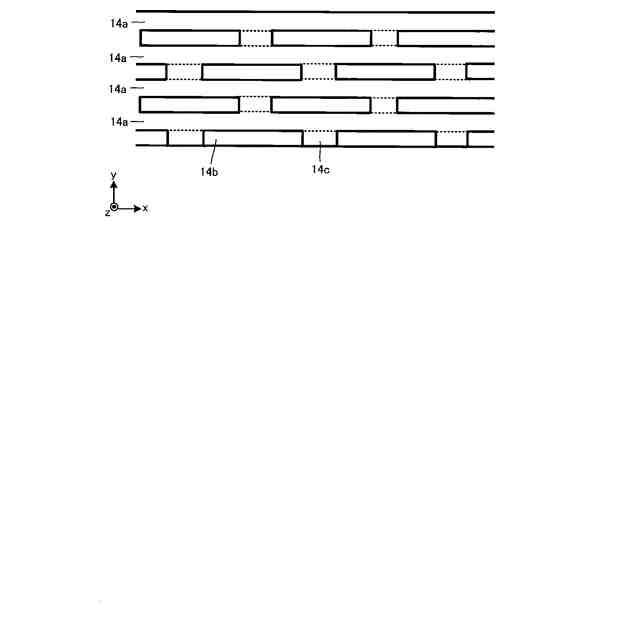

前記密閉空間には、前記作動流体が凝縮液の状態で移動する毛細管構造と、

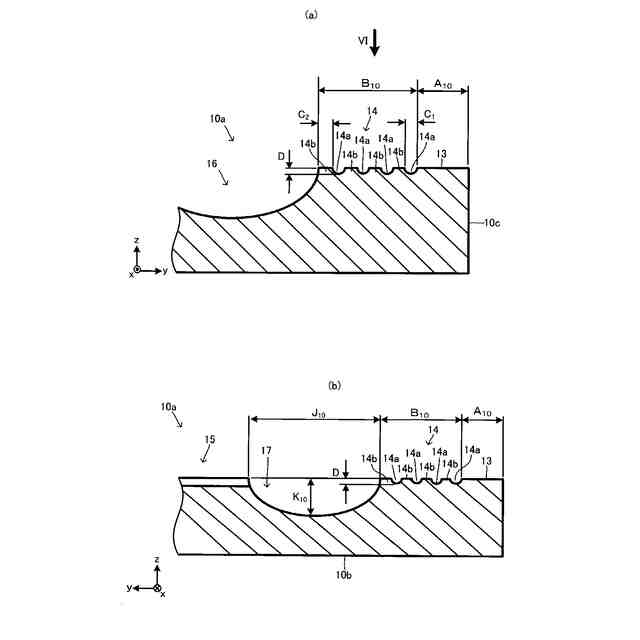

前記作動流体が蒸気及び凝縮液の状態で移動する複数の蒸気流路と、が備えられており、
複数の前記蒸気流路の延びる方向が変化する湾曲部、を有し、
複数の前記蒸気流路は、前記湾曲部において、互いに間隔をあけて配置され、
前記湾曲部において、少なくとも１つの前記蒸気流路の湾曲の半径の円弧の中心位置は、他の１つの前記蒸気流路の湾曲の半径の円弧の中心位置に対してずれている、
ベーパーチャンバー。

発明の詳細な説明【技術分野】
【０００１】
本発明は、密閉空間に封入された作動流体が移動しつつ熱輸送を行うベーパーチャンバーに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
パソコン並びに携帯電話及びタブレット端末等の携帯型端末に代表される電子機器には、ＣＰＵ（中央演算処理装置）等の電子部品が用いられている。このような電子部品からの発熱量は、情報処理能力の向上により増加する傾向にあるため、これを冷却する技術が重要となっている。
冷却のための手段としてヒートパイプがよく知られている。これはパイプ内に封入された作動流体により、その相変化を利用して熱源における熱を他の部位に輸送することで拡散させ、熱源を冷却するものである。
【０００３】
一方、近年においてこれら電子機器の薄型化が顕著であり、従来のヒートパイプよりも薄型の冷却手段が必要となってきた。これに対してベーパーチャンバーが提案されている。ベーパーチャンバーは、シート型ヒートパイプと呼ばれることもあり、ヒートパイプによる熱輸送の考え方を平板状の部材に展開した機器である。すなわち、ベーパーチャンバーでは、対向する平板の間に作動流体が封入されており、この作動流体の相変化を利用して熱源における熱を輸送及び拡散して熱源を冷却する。
【０００４】
このようなベーパーチャンバーは電子機器の内側に配置されているが、電子機器の内側には他にも多くの部材が配置されているため、ベーパーチャンバーが配置できる位置には制約があることが多い。そうすると、必ずしも直線状に流路を設けるベーパーチャンバーとすることはできず、例えば特許文献１に記載のように、方向が変化するように湾曲した部位を有する流路を設けることで、配置に対する制約に対応する必要があった。
【先行技術文献】
【特許文献】
【０００５】
特開２０１６－２０５６９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１に記載のように方向が変化する流路を有するベーパーチャンバーでは、熱輸送能力を高め難いという問題があった。
【０００７】
そこで本発明は上記問題を鑑み、方向が変化する流路を有する場合であっても熱輸送能力を高めることができるベーパーチャンバーを提供することを課題とする。また、このベーパーチャンバーを備える電子機器を提供する。
【課題を解決するための手段】
【０００８】
発明者らは、鋭意検討の結果、方向が変化する複数の蒸気流路を有するベーパーチャンバーでは、複数の蒸気流路間でその長さが異なるため、作動流体が流路を移動する際の抵抗である流動抵抗に、流路間で差が大きくなってしまうことから作動流体がバランスよく移動しないとの知見を得た。そして、流動抵抗の差が大きいことで熱輸送能力が低下して想定していた性能を出すことができないことがわかった。これらの知見に基づいて発明者らは具体化して本発明を完成させた。以下本発明について説明する。
【０００９】
本願は、密閉空間に作動流体が封入されたベーパーチャンバーであって、密閉空間には、作動流体が凝縮液の状態で移動する毛細管構造と、作動流体が蒸気及び凝縮液の状態で移動する複数の蒸気流路と、が備えられており、複数の蒸気流路の延びる方向が変化する湾曲部、を有し、複数の蒸気流路は、湾曲部において、互いに間隔をあけて配置され、湾曲部において、少なくとも１つの蒸気流路の湾曲の半径の円弧の中心位置は、他の１つの蒸気流路の湾曲の半径の円弧の中心位置に対してずれている、ベーパーチャンバーを開示する。
【発明の効果】
【００１０】
本発明によれば、ベーパーチャンバーが、方向が変化する流路を有する場合であっても、熱輸送能力を高めることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
