発明の名称熱交換器
出願人株式会社パイオラックス
代理人個人
主分類F28F 21/06 20060101AFI20250129BHJP(熱交換一般)
要約【課題】流通空間内の表面積を増加させる熱交換器を提供する。
【解決手段】熱交換器10の第1パネル20は、第1板部と、第1板部から立設して複数形成され、流通空間に突出する第1突出部と、第1板部の外周に沿って形成される第1外壁部と、流通空間の入口と、流通空間の出口と、を有する。熱交換器10の第2パネル22は、第1板部に対向する第2板部と、第2板部から立設して複数形成され、流通空間に突出する第2突出部と、第2板部の外周に沿って形成される第2外壁部と、を有する。第1外壁部および第2外壁部は、全周に亘って溶着されて第1板部および第2板部の間に流通空間を形成する。
【選択図】図1
特許請求の範囲【請求項１】
樹脂材料を射出成形することで形成される第１パネルと、
樹脂材料を射出成形することで形成され、前記第１パネルに重ね合わされて前記第１パネルとの間に流体の流通空間を形成する第２パネルと、を備え、
前記第１パネルは、
第１板部と、
前記第１板部から立設して複数形成され、前記流通空間に突出する第１突出部と、
前記第１板部の外周に沿って形成される第１外壁部と、
前記流通空間の入口と、
前記流通空間の出口と、を有し、
前記第２パネルは、
前記第１板部に対向する第２板部と、
前記第２板部から立設して複数形成され、前記流通空間に突出する第２突出部と、
前記第２板部の外周に沿って形成される第２外壁部と、を有し、
前記第１外壁部および前記第２外壁部は、全周に亘って溶着されて前記第１板部および前記第２板部の間に前記流通空間を形成することを特徴とする熱交換器。
続きを表示（約 700 文字）【請求項２】
前記第１突出部および前記第２突出部は、壁状にそれぞれ形成され、
前記第１突出部は、前記第１板部の面直方向に見て複数の前記第２突出部の隙間に入り込むことを特徴とする請求項１に記載の熱交換器。
【請求項３】
当該熱交換器は、前記第１パネルおよび前記第２パネルをそれぞれ備える第１熱交換器および第２熱交換器を含み、
前記第１熱交換器および前記第２熱交換器は積層されており、
前記第２熱交換器の前記第２パネルは、
前記第１熱交換器の前記入口に内挿または外挿されて連結する出口と、
前記第１熱交換器の前記出口に内挿または外挿されて連結する入口と、をさらに備え、
前記第１熱交換器の前記第１パネルの前記入口と前記第２熱交換器の前記第２パネルの前記出口との間には第１シールリングが設けられ、
前記第１熱交換器の前記第１パネルの前記出口と前記第２熱交換器の前記第２パネルの前記入口との間には第２シールリングが設けられ、
前記第１熱交換器の前記第１パネルの前記入口と前記第２熱交換器の前記第２パネルの前記出口との一方に前記第１シールリングを支持する爪部が形成され、
前記第１熱交換器の前記第１パネルの前記出口と前記第２熱交換器の前記第２パネルの前記入口との一方に前記第２シールリングを支持する爪部が形成されることを特徴とする請求項１または２に記載の熱交換器。
【請求項４】
前記第１熱交換器および前記第２熱交換器は、互いに連結するスナップフィット構造を有することを特徴とする請求項３に記載の熱交換器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、流体を移動可能な流通空間を有する熱交換器に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１には、内部を熱交換媒体が流通するケーシングを備えた熱交換器が開示されている。ケーシングは、平面視矩形状のケーシング本体と、平面視矩形状のカバー部材とを備える。ケーシング本体およびカバー部材は、金属箔層と、その金属箔層の内面側に積層された樹脂製のシーラント層と、金属箔層５１の外面に積層された樹脂製の保護層とを備える。カバー部材は、表面を凹ませてケーシング内部に突出するインナーフィンを有する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１９４６９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示される技術では、カバー部材を屈曲させてインナーフィンを形成しているが、屈曲加工ではインナーフィンを多く設けられず、ケーシング内部の表面積をさらに増やすことが望まれている。
【０００５】
本発明の目的は、流通空間内の表面積を増加させる熱交換器を提供することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明のある態様の熱交換器は、樹脂材料を射出成形することで形成される第１パネルと、樹脂材料を射出成形することで形成され、第１パネルに重ね合わされて第１パネルとの間に流体の流通空間を形成する第２パネルと、を備える。第１パネルは、第１板部と、第１板部から立設して複数形成され、流通空間に突出する第１突出部と、第１板部の外周に沿って形成される第１外壁部と、流通空間の入口と、流通空間の出口と、を有する。第２パネルは、第１板部に対向する第２板部と、第２板部から立設して複数形成され、流通空間に突出する第２突出部と、第２板部の外周に沿って形成される第２外壁部と、を有する。第１外壁部および第２外壁部は、全周に亘って溶着されて第１板部および第２板部の間に流通空間を形成する。
【発明の効果】
【０００７】
本発明によれば、流通空間内の表面積を増加させる熱交換器を提供できる。
【図面の簡単な説明】
【０００８】

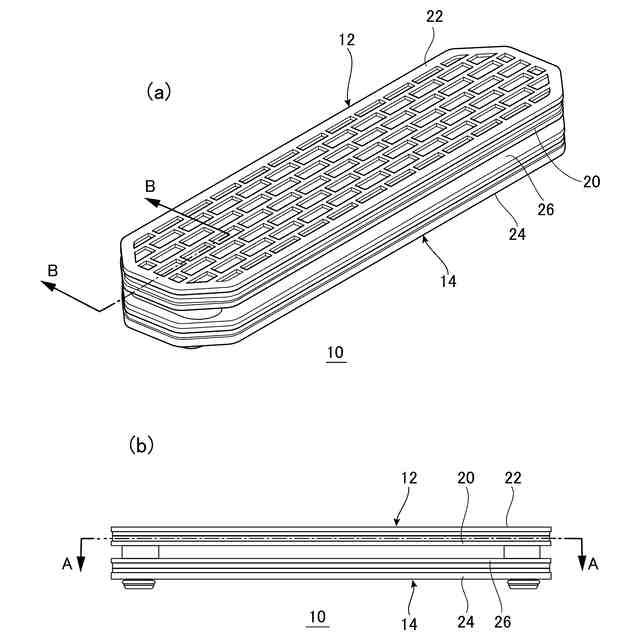

図１（ａ）は、実施例の熱交換器の斜視図であり、図１（ｂ）は、実施例の熱交換器の側面図である。

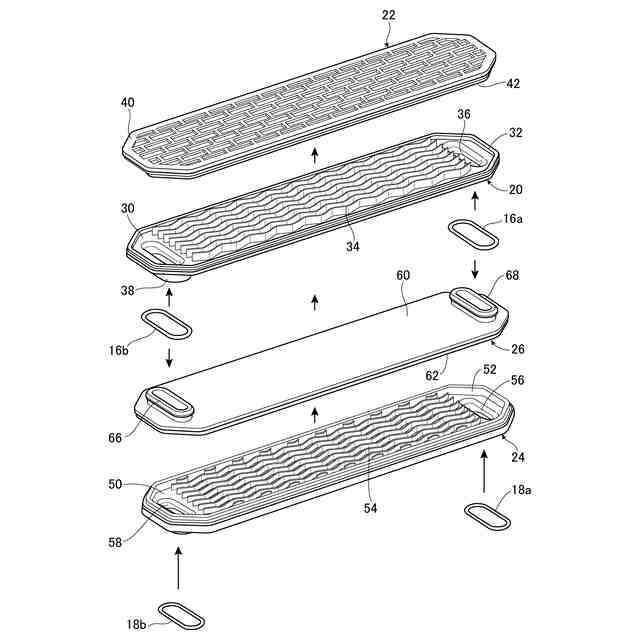

実施例の熱交換器の分解図である。

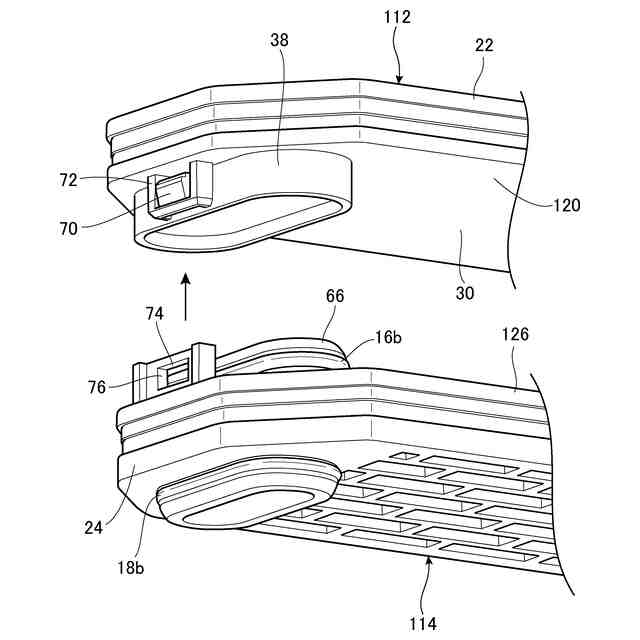

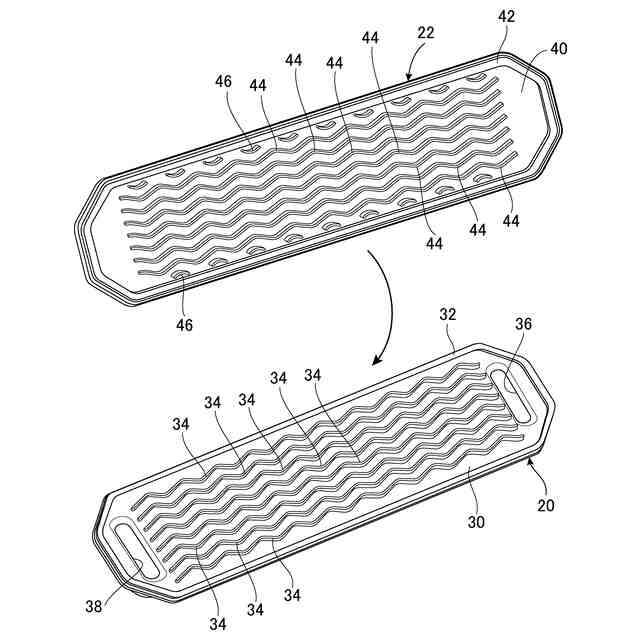

第１熱交換器の組み付けについて説明するための図である。

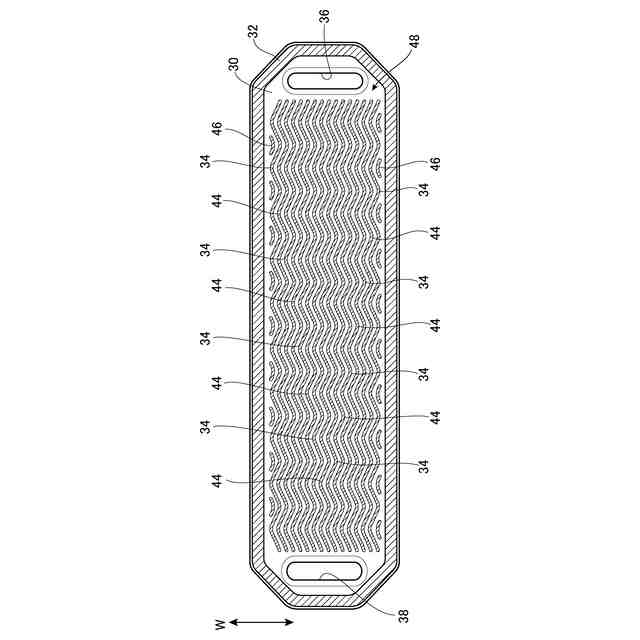

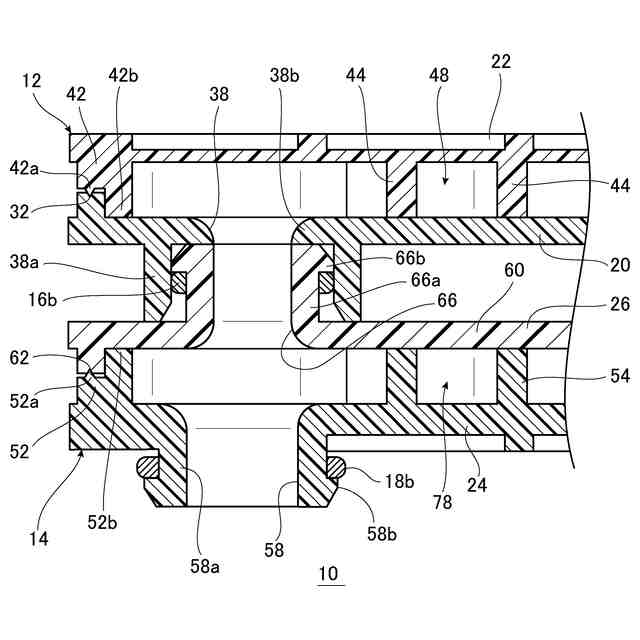

図１（ｂ）に示す熱交換器の線分Ａ－Ａ断面図である。
図１（ａ）に示す熱交換器の線分Ｂ－Ｂ断面図である。

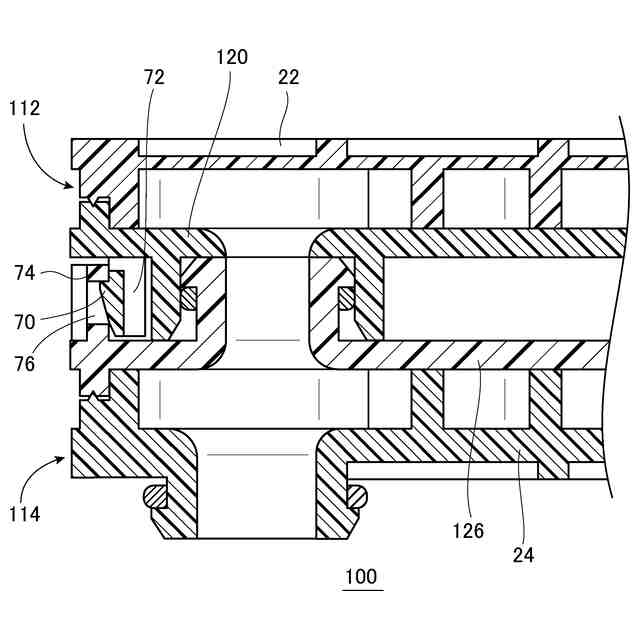

変形例の熱交換器の組み付け方法について説明するための図である。
変形例の熱交換器の断面図である。
【発明を実施するための形態】
【０００９】
図１（ａ）は、実施例の熱交換器１０の斜視図であり、図１（ｂ）は、実施例の熱交換器１０の側面図である。熱交換器１０は、インバータなどのバッテリモジュールを冷却するために用いられる。熱交換器１０は、第１熱交換器１２および第２熱交換器１４を積層して構成されており、第１熱交換器１２および第２熱交換器１４の間に平板状のバッテリモジュールを挟んで冷却する。なお、バッテリモジュールと第１熱交換器１２および第２熱交換器１４との間には、熱伝導シートがそれぞれ設けられてよい。
【００１０】
第１熱交換器１２は、第１パネル２０および第２パネル２２を重ね合わされて形成され、内部に流通空間を有する。また、第２熱交換器１４は、第１パネル２４および第２パネル２６を重ね合わされて形成され、内部に流通空間を有する。第１熱交換器１２および第２熱交換器１４の流通空間は、冷却液などの流体を移動可能にした流路となっている。
（【００１１】以降は省略されています）
