公開番号2024160476
公報種別公開特許公報(A)
公開日2024-11-14
出願番号2023075507
出願日2023-05-01
発明の名称熱交換器
出願人株式会社デンソー
代理人個人,個人,個人
主分類F28F 1/30 20060101AFI20241107BHJP(熱交換一般)
要約【課題】フィンに付着した凝縮水を排出する効果を奏しつつ、空気の流れの偏りを解消することもできる熱交換器を提供する。
【解決手段】第2屈曲部20Bが2つの平板部20Cと繋がる2つの接続部分20BCa,20BCbそれぞれに、第3方向xにおいて一部領域が他領域よりも互いに離隔するように形成された流路調整部20Ba,20Bbが設けられている。流路調整部20Ba,20Bbには、フィン20及び第2チューブ10Bの少なくとも一部を伝う水を第3方向xに沿って流すことが可能な開口部20Baa,20Bbaが設けられている。
【選択図】図2
特許請求の範囲【請求項１】
第１方向（ｙ）に沿って延びるように形成され、前記第１方向に沿って内部に設けられた媒体流路（１ｂ）を熱媒体が通り、前記第１方向に交わる第２方向（ｚ）に沿って所定間隔をおいて配置される第１チューブ（１０Ａ）及び第２チューブ（１０Ｂ）と、
前記第１方向に沿って前記第１チューブと前記第２チューブとに交互に当接する波型を成し、前記熱媒体と熱交換を行う空気が通る空気流路（１ａ）を、前記第１方向及び前記第２方向に交わる第３方向（ｘ）に沿い且つ前記第１チューブと前記第２チューブとの間に形成するフィン（２０）と、を備え、
前記フィンは、前記第１チューブに当接する第１屈曲部（２０Ａ）と、前記第２チューブに当接する第２屈曲部（２０Ｂ）と、前記第１屈曲部と前記第２屈曲部とを繋ぐ平板部（２０Ｃ）と、を有し、
前記第２屈曲部が２つの前記平板部と繋がる２つの接続部分（２０ＢＣａ，２０ＢＣｂ）それぞれに、前記第３方向において一部領域が他領域よりも互いに離隔するように形成された流路調整部（２０Ｂａ，２０Ｂｂ）が設けられ、
前記流路調整部には、前記フィン及び前記第２チューブの少なくとも一部を伝う水を前記第３方向に沿って流すことが可能な開口部（２０Ｂａａ，２０Ｂｂａ）が設けられている、熱交換器。
続きを表示（約 630 文字）【請求項２】
前記第１チューブは前記第２チューブに対して鉛直方向において上側に位置するように設けられている、請求項１に記載の熱交換器。
【請求項３】
前記流路調整部（２０Ｂａ，２０Ｂｂ）は前記空気流路を空気が流れる際の下流側に少なくとも配置されている、請求項１または２に記載の熱交換器。
【請求項４】
前記第１チューブおよび前記第２チューブは、前記空気流路を空気が流れる際の下流側が上流側よりも鉛直方向下方に位置するように傾斜している、請求項１に記載の熱交換器。
【請求項５】
前記フィンと前記第２チューブとは、前記第３方向における前記第２チューブの最外部よりも内側において当接している、請求項１に記載の熱交換器。
【請求項６】
前記流路調整部は、前記フィンに設けられる一般伝熱要素（２０Ｃａ）の前記第２方向における前記第２チューブ側の端部よりも前記第２チューブから離れた位置まで設けられている、請求項１に記載の熱交換器。
【請求項７】
前記第２チューブは、少なくとも空気流路における風下側に、前記フィンが当接する部分の厚みよりも厚みが縮小する突出部を有する、請求項１に記載の熱交換器。
【請求項８】
前記流路調整部は、前記接続部分に一対の切り込みが形成され、一対の前記切り込みの間の部分を変形させることで形成されている、請求項１に記載の熱交換器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、熱交換器に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
下記特許文献１に記載されている熱交換器は、内部を熱媒体が通るチューブと、隣り合うチューブ間に配置されるフィンとを備えている。フィンは波状に折り曲げられており、チューブの近傍において屈曲している屈曲部を有するものである。フィンには、少なくとも一部が屈曲部まで伸びるように形成された一対の切り込みと、一対の切り込みの間の部分であって、屈曲部の内側に向けて凹状に変形しているオフセット部と、が形成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１５３６５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１では、フィンの一部に一対の切り込みが形成されており、切り込みの間の部分を、屈曲部の内側に向けて凹状に変形させることによりオフセット部が形成されている。オフセット部の近傍には開口が形成されているので、フィンに付着した凝縮水を、開口を通じて外部へと排出することができる。
【０００５】
ところで、チューブ近傍において屈曲部を有するいわゆるコルゲートフィンは、屈曲部側のフィン間距離が相対的に短く、屈曲部から離れるに従ってフィン間距離が長くなるようにフィンが傾斜して形成される。このような形態的な特徴により、屈曲部側は空気の流れが悪くなり、屈曲部から離れた側に空気の流れが集中する現象が発生する。
【０００６】
特許文献１に記載されているオフセット部はフィンに付着した凝縮水を排出する効果を奏するものの、屈曲部側にオフセット部を形成することで空気の流れをより阻害するように作用するという解決すべき課題がある。
【０００７】
本開示は、フィンに付着した凝縮水を排出する効果を奏しつつ、空気の流れの偏りを解消することもできる熱交換器を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本開示は、熱交換器であって、第１方向（ｙ）に沿って延びるように形成され、第１方向に沿って内部に設けられた媒体流路（１ｂ）を熱媒体が通り、第１方向に交わる第２方向（ｚ）に沿って所定間隔をおいて配置される第１チューブ（１０Ａ）及び第２チューブ（１０Ｂ）と、第１方向に沿って第１チューブと第２チューブとに交互に当接する波型を成し、熱媒体と熱交換を行う空気が通る空気流路（１ａ）を、第１方向及び第２方向に交わる第３方向（ｘ）に沿い且つ第１チューブと第２チューブとの間に形成するフィン（２０）と、を備える。フィンは、第１チューブに当接する第１屈曲部（２０Ａ）と、第２チューブに当接する第２屈曲部（２０Ｂ）と、第１屈曲部と第２屈曲部とを繋ぐ平板部（２０Ｃ）と、を有する。第２屈曲部が２つの平板部と繋がる２つの接続部分（２０ＢＣａ，２０ＢＣｂ）それぞれに、第３方向において一部領域が他領域よりも互いに離隔するように形成された流路調整部（２０Ｂａ，２０Ｂｂ）が設けられている。流路調整部には、フィン及び第２チューブの少なくとも一部を伝う水を第３方向に沿って流すことが可能な開口部（２０Ｂａａ，２０Ｂｂａ）が設けられている。
【発明の効果】
【０００９】
本開示によれば、フィンに付着した凝縮水を排出する効果を奏しつつ、空気の流れの偏りを解消することもできる熱交換器を提供することができる。
【図面の簡単な説明】
【００１０】
図１は、本実施形態における熱交換器の全体構成を示す斜視図である。

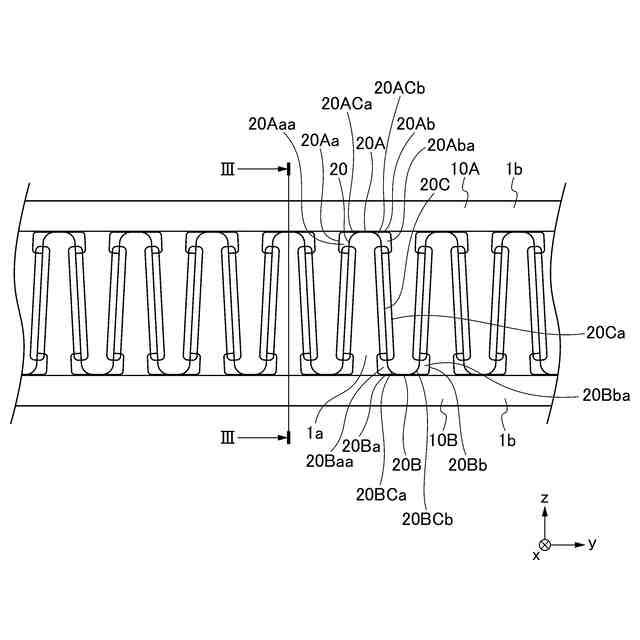

図２は、図１のＩＩ方向から見た局所拡大図である。
図３は、図２のＩＩＩ－ＩＩＩ断面を示す断面図である。

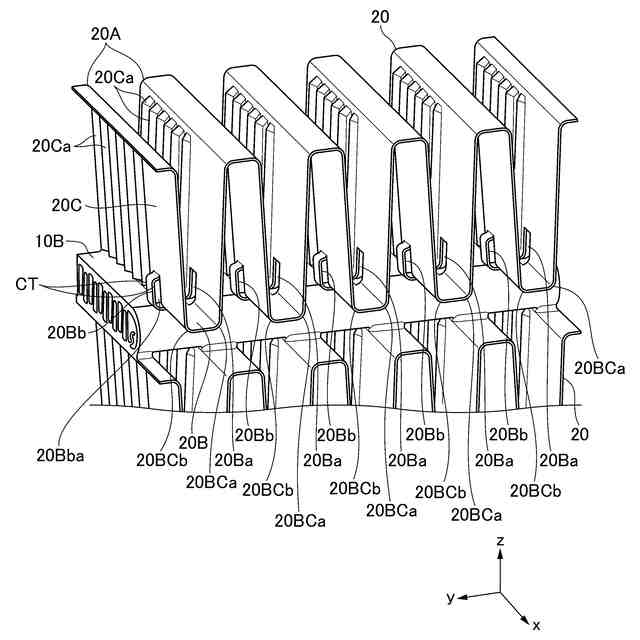

図４は、図１の一部を拡大して示す斜視図である。

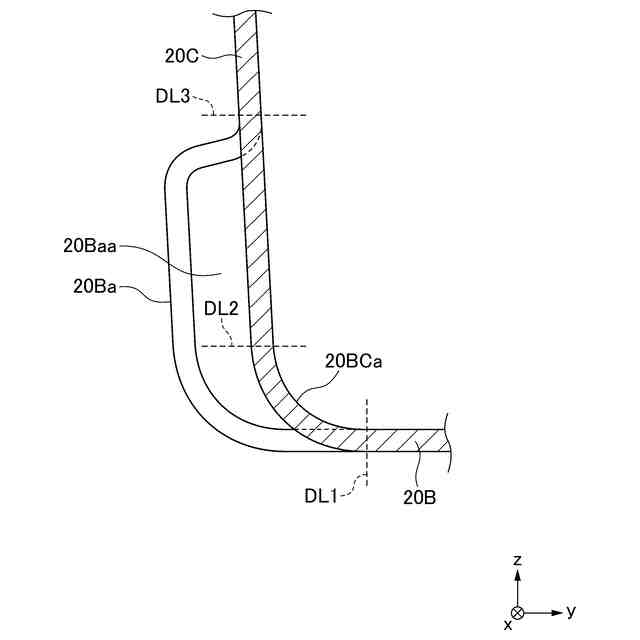

図５は、図４の一部を拡大して示す正面図である。

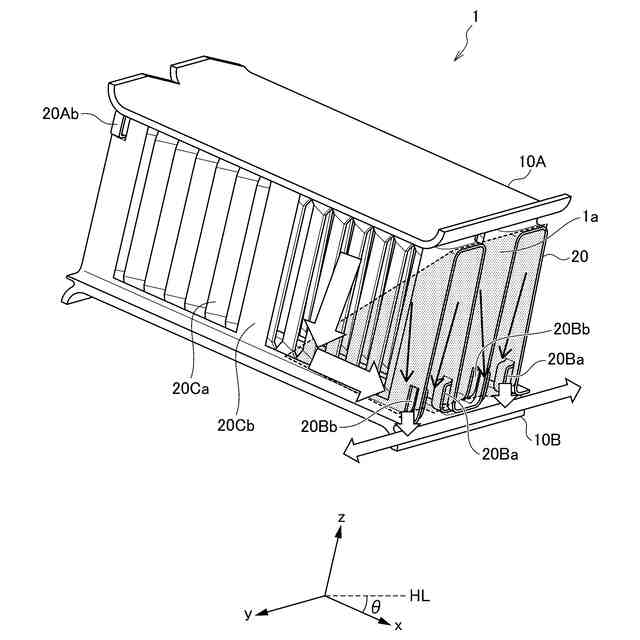

図６は、図１の一部を拡大して示す斜視図である。

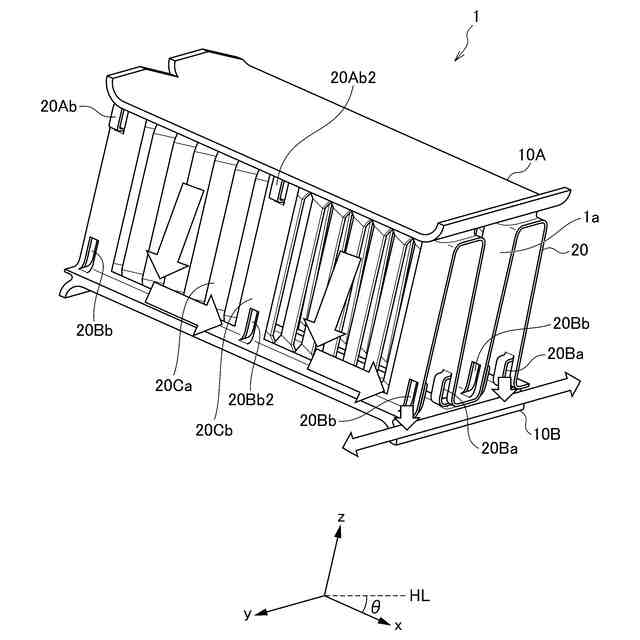

図７は、変形例に係る熱交換器を示す斜視図である。
図８は、変形例に係る熱交換器を示す斜視図である。

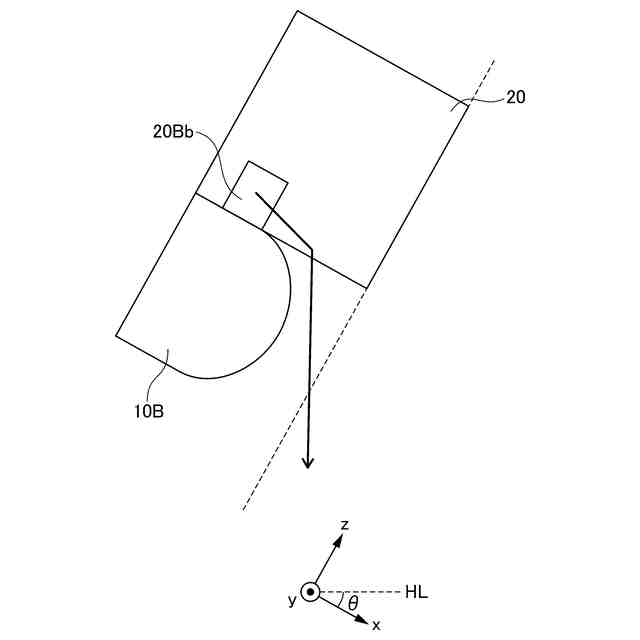

図９は、本実施形態の熱交換器におけるチューブとフィンとの関係を説明するための側面図である。
図１０は、本実施形態の熱交換器におけるチューブとフィンとの関係を説明するための側面図である。
図１１は、チューブの変形例を示す側面図である。
図１２は、チューブの変形例を示す側面図である。
図１３は、変形例に係る熱交換器を示す側面図である。
【発明を実施するための形態】
