公開番号2024127093
公報種別公開特許公報(A)
公開日2024-09-20
出願番号2023035977
出願日2023-03-08
発明の名称ドロンカップ型熱交換器
出願人株式会社ティラド
代理人
主分類F28F 3/08 20060101AFI20240912BHJP(熱交換一般)
要約【課題】ドロンカップ型熱交換器における部品種類を削減し、その製造費を低減すること。
【解決手段】アウタープレート1とインナープレート2からなるエレメント3を有し、それらが積層されたドロンカップ型熱交換器において、アウタープレート1の開口を上向きにしてエレメント3を積層したとき、その積層方向の最上端のインナープレート2に隣接してアウタープレート1が配置され、また、最下端のアウタープレート1に隣接してアウタープレート1が、一方のアウタープレート1の第1バーリング1cが形成された連通孔1bが、他方のアウタープレート1の第1バーリング1cが形成されていない連通孔1bに互いに嵌合するように配置され、それらの最上端または最下端に隣接するアウタープレート1には、それぞれ、その内面に対向して外周が同一形状の端プレート4Aが嵌合される。
【選択図】図2
特許請求の範囲【請求項１】
それぞれ、細長い偏平な平面の内面側が対向し、その外周縁（１ａ）が前記対向の方向にカップ状に立上げられたアウタープレート（１）と、インナープレート（２）とを具備し、インナープレート（２）の開口の外周縁（２ａ）がアウタープレート（１）の開口の外周縁（１ａ）の内側に嵌合してエレメント（３）を構成し、
前記各プレートの外形は、長手方向及び幅方向において、その一方側と他方側とがそれぞれ対称に形成され、
前記両プレートには、その平面の長手方向に離間して一対の膨出部（１ｄ、２ｄ）が外面側に突出し、各膨出部（１ｄ、２ｄ）に連通孔（１ｂ、２ｂ）が形成され、
複数のエレメント（３）が、前記膨出部（１ｄ、２ｄ）で積層され、積層方向の一枚おきにアウタープレート（１）とインナープレート（２）とが交互に配置されたドロンカップ型熱交換器において、
アウタープレート（１）の一方の連通孔（１ｂ）の孔縁のみに、前記平面の外面側に立ち上がる第１バーリング（１ｃ）が形成され、他方の連通孔（１ｂ）の孔縁には、それが存在せず、
インナープレート（２）の一方の連通孔（２ｂ）の孔縁のみに、前記平面の外面側に立ち上がる第２バーリング（２ｃ）が形成され、他方の連通孔（２ｂ）の孔縁には、それが存在せず、
前記一方の連通孔（１ｂ）の第１バーリング部（１ｃ）が、前記他方の連通孔（２ｂ）に嵌合され、
前記一方の連通孔（２ｂ）の第２バーリング部（２ｃ）が、前記他方の連通孔（１ｂ）に嵌合され、
アウタープレート（１）の開口を上向きにしてエレメント（３）を積層したとき、その積層方向の最上端のインナープレート（２）に隣接してアウタープレート（１）が配置され、
また、最下端のアウタープレート（１）に隣接してアウタープレート（１）が、一方のアウタープレート（１）の第１バーリング（１ｃ）が形成された連通孔（１ｂ）が、他方のアウタープレート（１）の第１バーリング（１ｃ）が形成されていない連通孔（１ｂ）に互いに嵌合するように配置され、
それらの最上端または最下端に隣接するアウタープレート（１）には、それぞれ、その内面に対向して外周が同一形状の端プレート（４Ａ）が嵌合されたことを特徴とするドロンカップ型熱交換器。
続きを表示（約 980 文字）【請求項２】
それぞれ、細長い偏平な平面の内面側が対向し、その外周縁（１ａ）が前記対向の方向にカップ状に立上げられたアウタープレート（１）と、インナープレート（２）とを具備し、インナープレート（２）の開口の外周縁（２ａ）がアウタープレート（１）の開口の外周縁（１ａ）の内側に嵌合してエレメント（３）を構成し、
前記各プレートの外形は、長手方向及び幅方向において、一方側と他方側とがそれぞれ対称に形成され、
前記両プレートには、その平面の長手方向に離間して一対の膨出部（１ｄ、２ｄ）が外面側に突出し、各膨出部（１ｄ、２ｄ）に連通孔（１ｂ、２ｂ）が形成され、
複数のエレメント（３）が、前記膨出部（１ｄ、２ｄ）で積層され、積層方向の一枚おきにアウタープレート（１）とインナープレート（２）とが交互に配置されたドロンカップ型熱交換器において、
アウタープレート（１）の一方の連通孔（１ｂ）の孔縁のみに、前記平面の外面側に立ち上がる第１バーリング（１ｃ）が形成され、他方の連通孔（１ｂ）の孔縁には、それが存在せず、
インナープレート（２）の一方の連通孔（２ｂ）の孔縁のみに、前記平面の外面側に立ち上がる第２バーリング（２ｃ）が形成され、他方の連通孔（２ｂ）の孔縁には、それが存在せず、
前記一方の連通孔（１ｂ）の第１バーリング部（１ｃ）が、前記他方の連通孔（２ｂ）に嵌合され、
前記一方の連通孔（２ｂ）の第２バーリング部（２ｃ）が、前記他方の連通孔（１ｂ）に嵌合され、
インナープレート（２）の開口を上向きにしてエレメント（３）を積層したとき、その積層方向の最上端のアウタープレート（１）に隣接してインナープレート（２）が配置され、
また、最下端のインナープレート（２）に隣接してインナープレート（２）が、一方のインナープレート（２）の第２バーリング（２ｃ）が形成された連通孔（２ｂ）が、他方のインナープレート（２）の第２バーリング（２ｃ）が形成されていない連通孔（２ｂ）に互いに嵌合するように配置され、
それらの最上端または最下端に隣接するインナープレート（２）には、それぞれ、その内面に対向して外周が同一形状の端プレート（４Ｂ）が嵌合されたことを特徴とするドロンカップ型熱交換器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ドロンカップ型熱交換器におけるカッププレートの構成に関する。
続きを表示（約 3,500 文字）【背景技術】
【０００２】
従来のドロンカップ型熱交換器として、図７～図９のものが知られている。
図７は従来のドロンカップ型熱交換器の要部断面図、図８は同分解断面図、図９は同分解斜視図である。
このドロンカップ型熱交換器は、図７、図８、図９に示す如く、それぞれ細長いカップ状に形成されたアウタープレ－ト９と、インナープレート１０とが組み合わされたエレメント１１が複数積層されることによって形成されている。
【０００３】
アウタープレート９においては、その長手方向の両端部に膨出部９ｄが外面側に突出し、各膨出部９ｄに連通孔９ｂが穿設されており、各連通孔９ｂの一部に、バーリング９ｃが外面側に形成されている。
インナープレート１０においても同様に、その長手方向の両端部に膨出部１０ｄが外面側に突出し、各膨出部１０ｄに連通孔１０ｂが穿設されている。
ただし、その連通孔１０ｂには、バーリング部は存在しない。
【０００４】
複数のエレメント１１が積層されるとき、隣接するエレメント１１のアウタープレート９の膨出部９ｄの外面とインナープレート１０の膨出部１０ｄの外面とが対向して積層され、アウタープレート９のバーリング部９ｃが、インナープレート１０の連通孔１０ｂに嵌合する。
積層方向の最上端にはアウタープレート９のみが配置され、最下端にはインナープレート１０のみが配置される。
最上端のアウタープレート９の上側には、上端プレート１２が篏合される。
また、最下端のインナープレート１０の下側には、下端プレート１３が篏合される。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来のドロンカップ型熱交換器では、図７、図８、図９に示す如く、上端プレート１２は、アウタープレート９と篏合するように平板状に形成され、下端プレート１３は、インナープレート１０に篏合するように皿状に形成されているので、上端プレート１２と下端プレート１３とを同一形状にすることはできない。
そのため、アウタープレート９、インナープレート１０、上端プレート１２、及び下端プレート１３の４種の互いに形状の異なるプレートが必要となり、熱交換器の部品種類が多くなり、製造費がかかる欠点があった。
そこで、本発明は、部品種類を削減し、ドロンカップ型熱交換器の製造費を低減することを課題とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するための第１の発明は、
それぞれ、細長い偏平な平面の内面側が対向し、その外周縁１ａが前記対向の方向にカップ状に立上げられたアウタープレート１と、インナープレート２とを具備し、インナープレート２の開口の外周縁２ａがアウタープレート１の開口の外周縁１ａの内側に嵌合してエレメント３を構成し、
前記各プレートの外形は、長手方向及び幅方向において、その一方側と他方側とがそれぞれ対称に形成され、
前記両プレートには、その平面の長手方向に離間して一対の膨出部１ｄ、２ｄが外面側に突出し、各膨出部１ｄ、２ｄに連通孔１ｂ、２ｂが形成され、
複数のエレメント３が、前記膨出部１ｄ、２ｄで積層され、積層方向の一枚おきにアウタープレート１とインナープレート２とが交互に配置されたドロンカップ型熱交換器において、
アウタープレート１の一方の連通孔１ｂの孔縁のみに、前記平面の外面側に立ち上がる第１バーリング１ｃが形成され、他方の連通孔１ｂの孔縁には、それが存在せず、
インナープレート２の一方の連通孔２ｂの孔縁のみに、前記平面の外面側に立ち上がる第２バーリング２ｃが形成され、他方の連通孔２ｂの孔縁には、それが存在せず、
前記一方の連通孔１ｂの第１バーリング部１ｃが、前記他方の連通孔２ｂに嵌合され、
前記一方の連通孔２ｂの第２バーリング部２ｃが、前記他方の連通孔１ｂに嵌合され、
アウタープレート１の開口を上向きにしてエレメント３を積層したとき、その積層方向の最上端のインナープレート２に隣接してアウタープレート１が配置され、
また、最下端のアウタープレート１に隣接してアウタープレート１が、一方のアウタープレート１の第１バーリング１ｃが形成された連通孔１ｂが、他方のアウタープレート１の第１バーリング１ｃが形成されていない連通孔１ｂに互いに篏合するように配置され、
それらの最上端または最下端に隣接するアウタープレート１には、それぞれ、その内面に対向して外周が同一形状の端プレート４Ａが篏合されたことを特徴とするドロンカップ型熱交換器である。
【０００７】
上記課題を解決するための第２の発明は、
それぞれ、細長い偏平な平面の内面側が対向し、その外周縁１ａが前記対向の方向にカップ状に立上げられたアウタープレート１と、インナープレート２とを具備し、インナープレート２の開口の外周縁２ａがアウタープレート１の開口の外周縁１ａの内側に嵌合してエレメント３を構成し、
前記各プレートの外形は、長手方向及び幅方向において、一方側と他方側とがそれぞれ対称に形成され、
前記両プレートには、その平面の長手方向に離間して一対の膨出部１ｄ、２ｄが外面側に突出し、各膨出部１ｄ、２ｄに連通孔１ｂ、２ｂが形成され、
複数のエレメント３が、前記膨出部１ｄ、２ｄで積層され、積層方向の一枚おきにアウタープレート１とインナープレート２とが交互に配置されたドロンカップ型熱交換器において、
アウタープレート１の一方の連通孔１ｂの孔縁のみに、前記平面の外面側に立ち上がる第１バーリング１ｃが形成され、他方の連通孔１ｂの孔縁には、それが存在せず、
インナープレート２の一方の連通孔２ｂの孔縁のみに、前記平面の外面側に立ち上がる第２バーリング２ｃが形成され、他方の連通孔２ｂの孔縁には、それが存在せず、
前記一方の連通孔１ｂの第１バーリング部１ｃが、前記他方の連通孔２ｂに嵌合され、
前記一方の連通孔２ｂの第２バーリング部２ｃが、前記他方の連通孔１ｂに嵌合され、
インナープレート２の開口を上向きにしてエレメント３を積層したとき、その積層方向の最上端のアウタープレート１に隣接してインナープレート２が配置され、
また、最下端のインナープレート２に隣接してインナープレート２が、一方のインナープレート２の第２バーリング２ｃが形成された連通孔２ｂが、他方のインナープレート２の第２バーリング２ｃが形成されていない連通孔２ｂに互いに嵌合するように配置され、
それらの最上端または最下端に隣接するインナープレート２には、それぞれ、その内面に対向して外周が同一形状の端プレート４Ｂが嵌合されたことを特徴とするドロンカップ型熱交換器である。
【発明の効果】
【０００８】
第１の発明において、積層されたアウタープレート１とインナープレート２の最上端、最下端はともにアウタープレート１となっているので、それらのアウタープレート１に篏合する端プレートを１種類の端プレート４Ａで共用することが可能となり、部品種類が削減されることにより、ドロンカップ型熱交換器の製造費が低減される。
【０００９】
第２の発明において、積層されたアウタープレート１とインナープレート２の最上端、最下端はともにインナープレート２となっているので、それらのインナープレート２に篏合する端プレートを１種類の端プレート４Ｂで共用することが可能となり、部品種類が削減されることにより、ドロンカップ型熱交換器の製造費が低減される。
【図面の簡単な説明】
【００１０】
本発明のドロンカップ型熱交換器の第１の実施例の断面図。

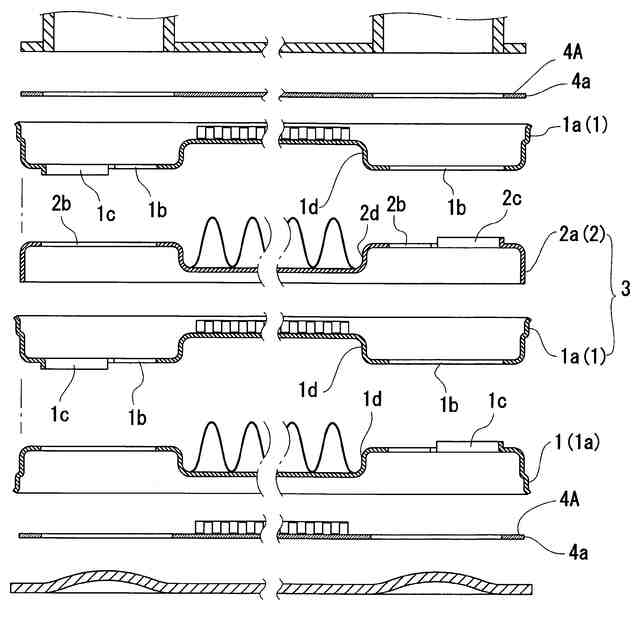

同熱交換器の分解断面図。
同分解斜視図。
同第１の実施例の他の例を示す断面図。

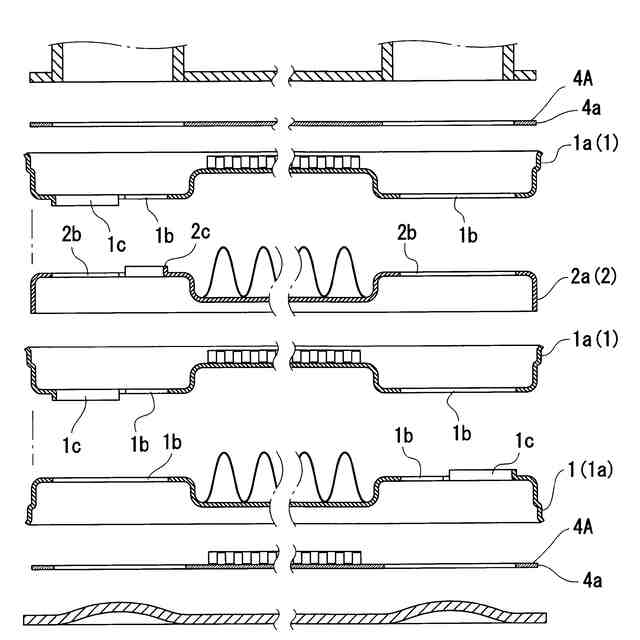

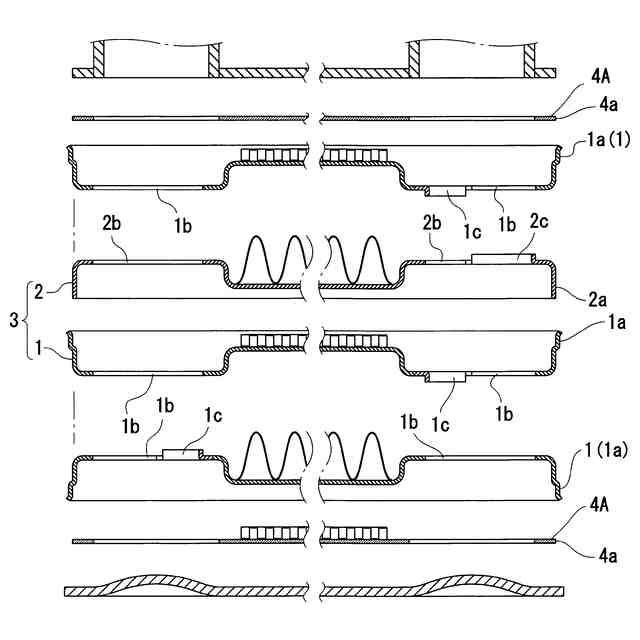

同第１の実施例のさらに他の例を示す分解断面図。

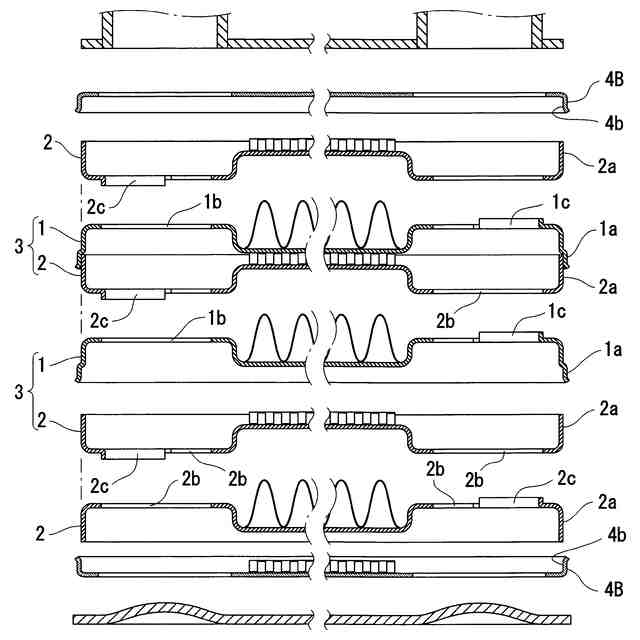

本発明のドロンカップ型熱交換器の第２の実施例の分解断面図。

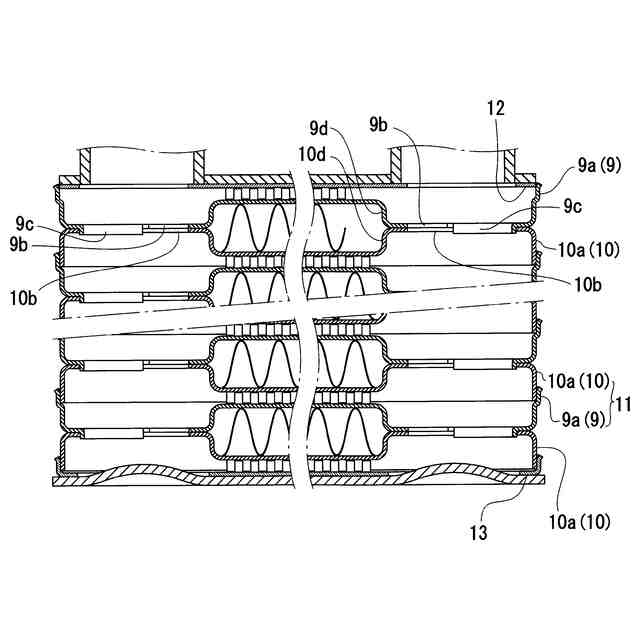

従来のドロンカップ型熱交換器の要部断面図。

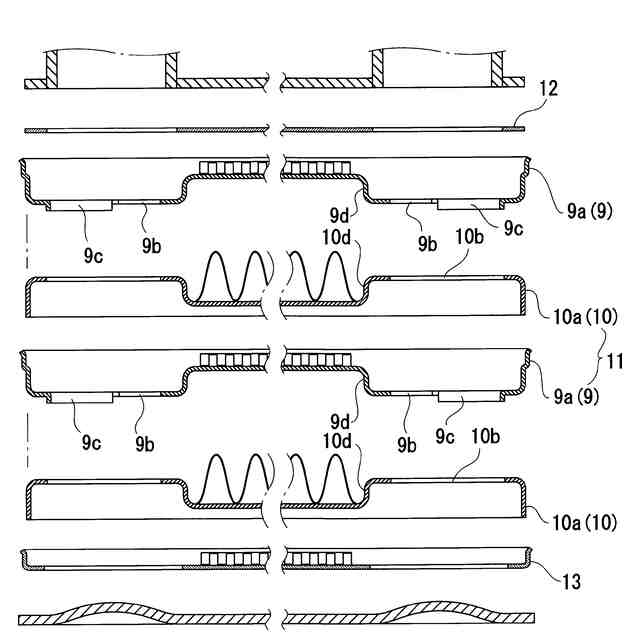

同分解断面図。

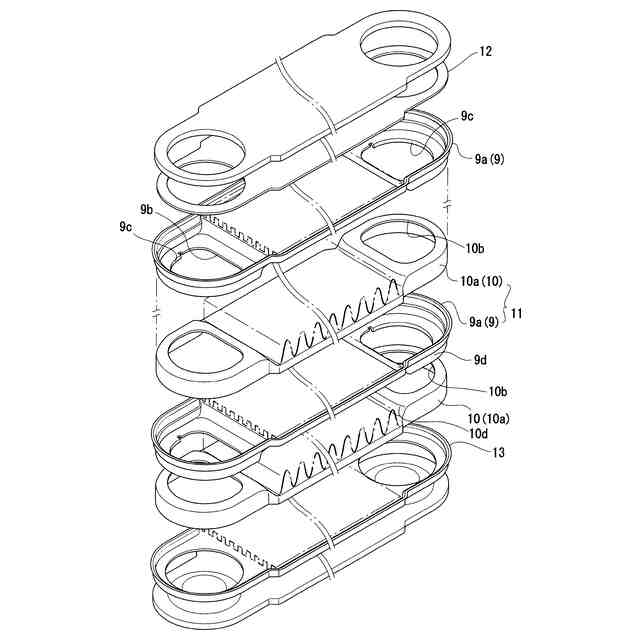

同分解斜視図。
【発明を実施するための形態】
（【００１１】以降は省略されています）
