公開番号2025106561
公報種別公開特許公報(A)
公開日2025-07-15
出願番号2025067498,2023055061
出願日2025-04-16,2023-03-30
発明の名称転写シート、物品の製造方法および離型フィルム付物品
出願人大日本印刷株式会社
代理人個人,個人
主分類B32B 7/06 20190101AFI20250708BHJP(積層体)
要約【課題】コーナー部における転写シートの浮きを抑制すること、スプリングバックによる離型フィルムの部分剥離を抑制すること、および、離型フィルムを転写層から良好に剥離可能であること、を両立した転写シートを提供する。
【解決手段】離型フィルムと、上記離型フィルムの一方の面に配置された転写層と、を有し、上記離型フィルムのループスティフネスが、0.18N/15mm以下であり、上記離型フィルムおよび上記転写層の剥離強度が、0.7N/25mm以下であり、上記ループスティフネスをXとし、上記剥離強度をYとした場合に、上記Xおよび上記Yは、Y≧0.67X+0.17を満たす、転写シートが提供される。
【選択図】図7
特許請求の範囲【請求項１】
転写シートであって、
前記転写シートは、離型フィルムと、前記離型フィルムの一方の面に配置された転写層と、を有し、
前記離型フィルムのループスティフネスが、０．１８Ｎ／１５ｍｍ以下であり、
前記離型フィルムおよび前記転写層の剥離強度が、０．７Ｎ／２５ｍｍ以下であり、
前記ループスティフネスをＸとし、前記剥離強度をＹとした場合に、前記Ｘおよび前記Ｙは、Ｙ≧０．６７Ｘ＋０．１７を満たす、転写シート。

発明の詳細な説明【技術分野】
【０００１】
本開示は、転写シート、物品の製造方法および離型フィルム付物品に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
金属部材および樹脂部材等の被着体に、転写シートにおける転写層（転写シートから転写される層）を転写することで、被着体を加飾することが知られている。例えば特許文献１には、アルミニウム基材の外面に酸化皮膜層が配され、その外面に加飾層が配されており、該加飾層の表面に模様が施されている雨樋が開示されている。具体的に、特許文献１には、アルマイト処理したアルミニウム基材の外面に、水圧転写処理で加飾層を形成することが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１２２８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
複数の面を有する被着体に、転写シートにおける転写層を転写する際に、転写シートにおける離型フィルムのコシ（スティフネス）に起因して、被着体のコーナー部において、転写シートが被着体から浮くことがある。また、転写シートを被着体に密着させた後に、離型フィルムのコシに起因して、離型フィルムが転写層から部分的に剥離することがある（スプリングバックによる離型フィルムの部分剥離）。さらに、転写シートには、転写シートを被着体に密着させた後に、離型フィルムを転写層から良好に剥離可能であることが求められている。
【０００５】
本開示は、上記実情に鑑みてなされたものであり、コーナー部における転写シートの浮きを抑制すること、スプリングバックによる離型フィルムの部分剥離を抑制すること、および、離型フィルムを転写層から良好に剥離可能であること、を両立した転写シートを提供することを主目的とする。
【課題を解決するための手段】
【０００６】
本開示においては、転写シートであって、上記転写シートは、離型フィルムと、上記離型フィルムの一方の面に配置された転写層と、を有し、上記離型フィルムのループスティフネスが、０．１８Ｎ／１５ｍｍ以下であり、上記離型フィルムおよび上記転写層の剥離強度が、０．７Ｎ／２５ｍｍ以下であり、上記ループスティフネスをＸとし、上記剥離強度をＹとした場合に、上記Ｘおよび上記Ｙは、Ｙ≧０．６７Ｘ＋０．１７を満たす、転写シートを提供する。
【０００７】
本開示においては、複数の面を有する被着体と、上述した転写シートと、を準備する準備工程と、上記被着体における上記複数の面に対して、ローラーを用いて、上記転写シートにおける上記転写層を、順次貼り合わせるラッピング加工工程と、を有する、物品の製造方法を提供する。
【０００８】
本開示においては、複数の面を有する被着体と、上記複数の面に追従して配置された転写層と、上記転写層に追従して配置された離型フィルムと、を有し、
前記離型フィルムのループスティフネスが、０．１８Ｎ／１５ｍｍ以下であり、
前記離型フィルムおよび前記転写層の剥離強度が、０．７Ｎ／２５ｍｍ以下であり、
前記ループスティフネスをＸとし、前記剥離強度をＹとした場合に、前記Ｘおよび前記Ｙは、Ｙ≧０．６７Ｘ＋０．１７を満たす、離型フィルム付物品を提供する。
【発明の効果】
【０００９】
本開示においては、コーナー部における転写シートの浮きを抑制すること、スプリングバックによる離型フィルムの部分剥離を抑制すること、および、離型フィルムを転写層から良好に剥離可能であること、を両立した転写シートを提供できるという効果を奏する。
【図面の簡単な説明】
【００１０】

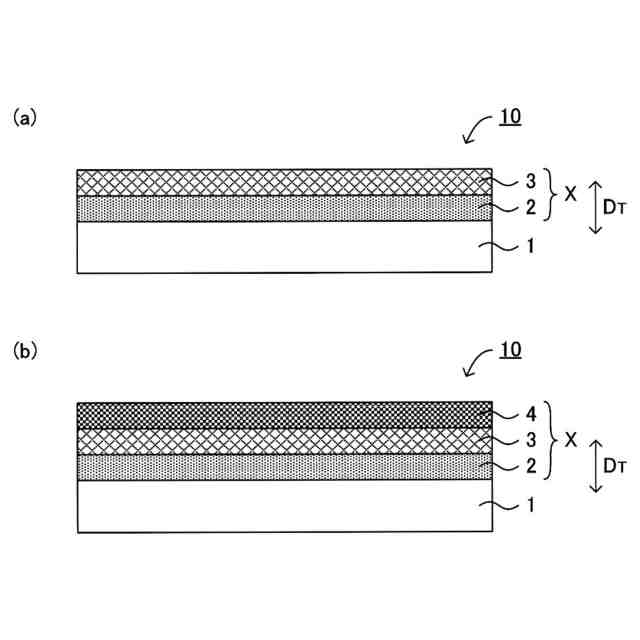

本開示における転写シートを例示する概略断面図である。

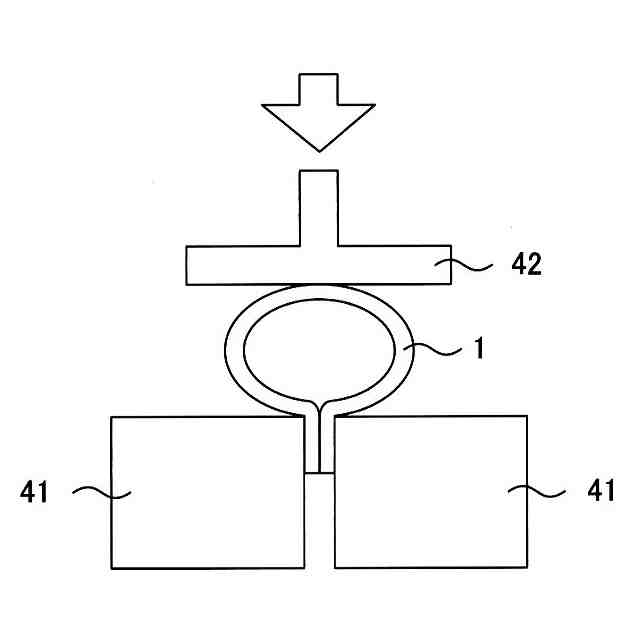

本開示におけるループスティフネスの測定方法の概略を説明する説明図である。

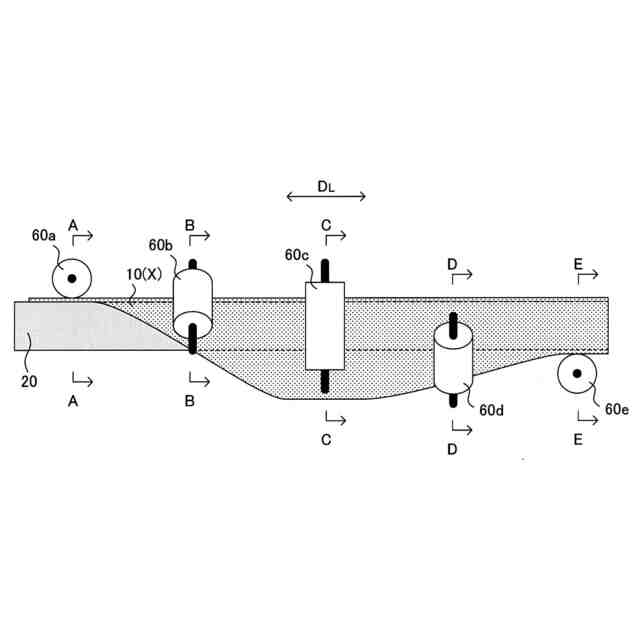

本開示におけるラッピング加工工程を例示する概略側面図である。

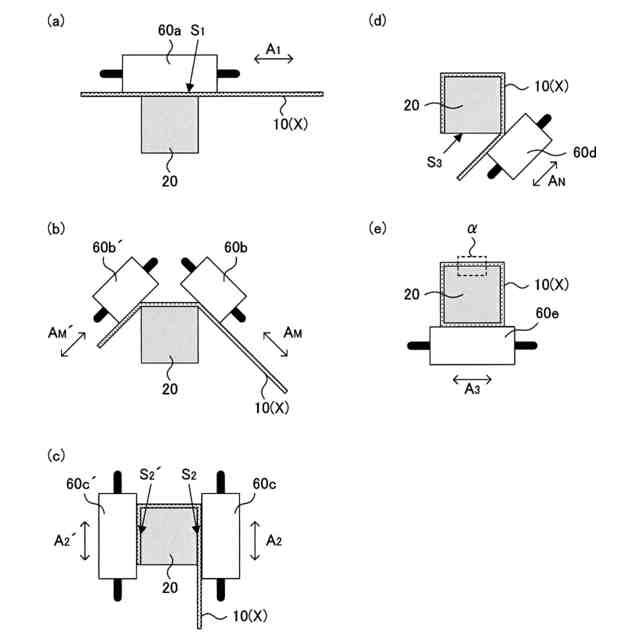

図３におけるＡ－Ａ断面図、Ｂ－Ｂ断面図、Ｃ－Ｃ断面図、Ｄ－Ｄ断面図、およびＥ－Ｅ断面図である。

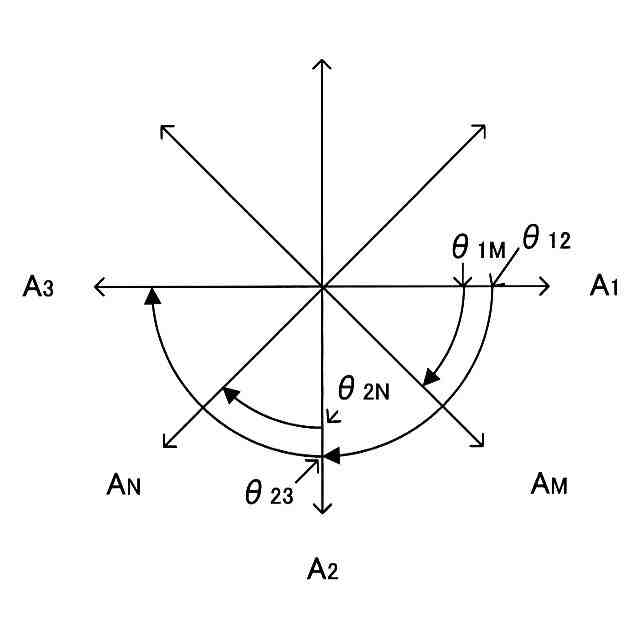

各ローラーの軸方向を説明する説明図である。

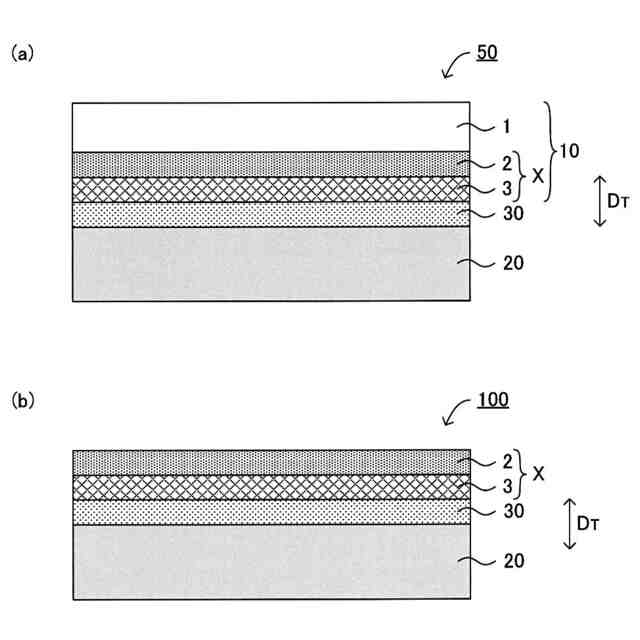

本開示における離型フィルム付物品の一部、および、本開示における物品の一部を例示する概略断面図である。

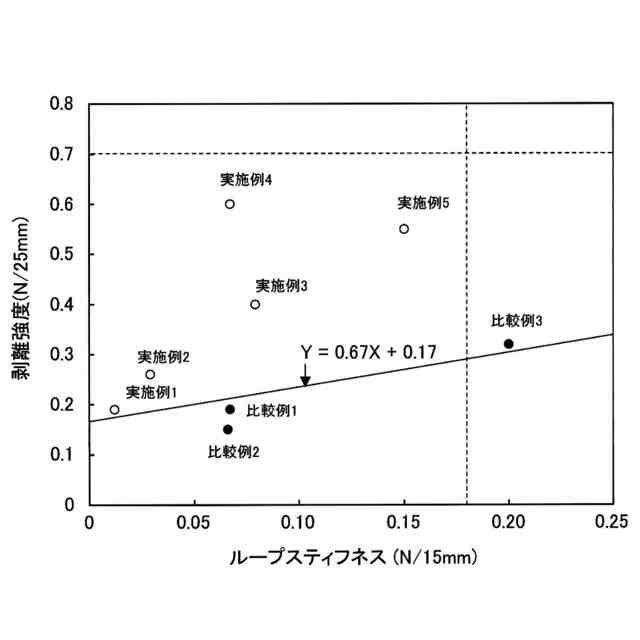

実施例１～５および比較例１～３における、ループスティフネスおよび剥離強度の関係を示すグラフである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
