公開番号2025089861
公報種別公開特許公報(A)
公開日2025-06-16
出願番号2023204783
出願日2023-12-04
発明の名称ボトル用キャップの回収システム
出願人大日本印刷株式会社
代理人個人,個人,個人
主分類B65F 1/00 20060101AFI20250609BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】使用者に進んでボトル用キャップを回収したくなる動機付けを持たせる。

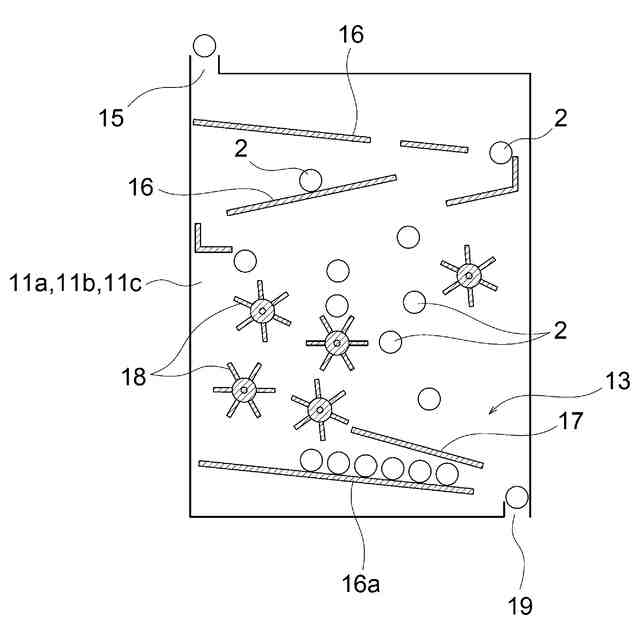

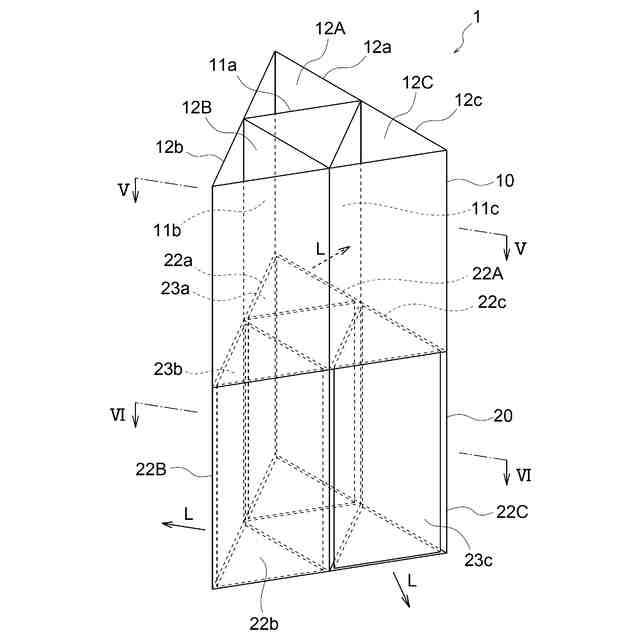

【解決手段】ボトル用キャップの回収システム1は落下面11a,11b,11cを有する遊戯部10を備えている。落下面11a,11b,11cに、ボトル用キャップ2が自重で落下しながら通過する通路13が形成されている。
【選択図】図3A
特許請求の範囲【請求項１】
投下されるボトル用キャップが落下するとともに外方から目視可能な落下面を有する遊戯部を備え、
前記落下面に前記ボトル用キャップの通路が形成されたボトル用キャップの回収システム。
続きを表示（約 580 文字）【請求項２】

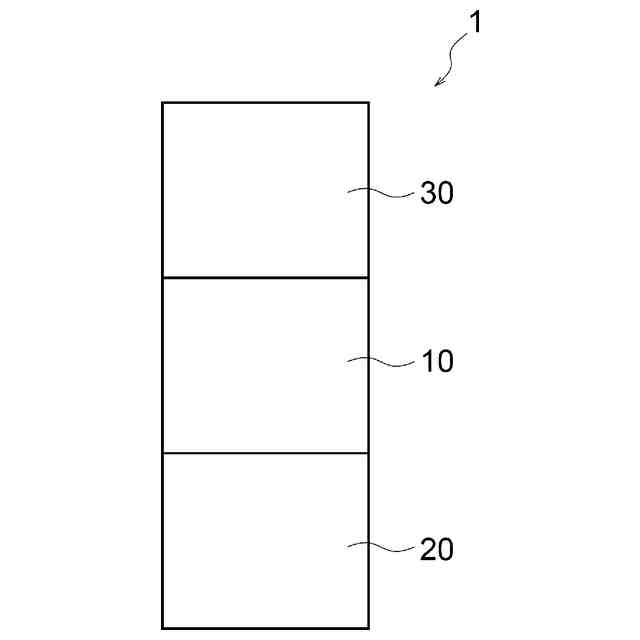

前記遊戯部の上段に、前記ボトル用キャップが投入され、前記ボトル用キャップの特性に応じて前記ボトル用キャップを分別する分別機構を含む投入部が設けられ、

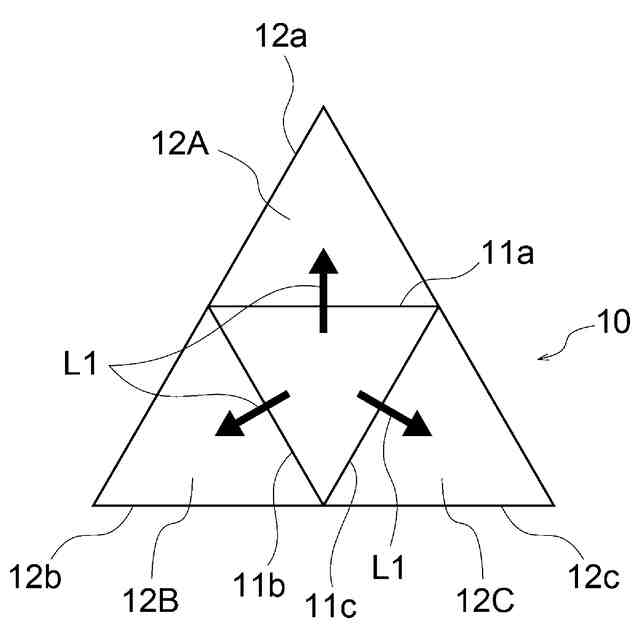

前記遊戯部の前記落下面は、前記ボトル用キャップの分別された数に対応して複数設けられている、請求項１記載のボトル用キャップの回収システム。
【請求項３】

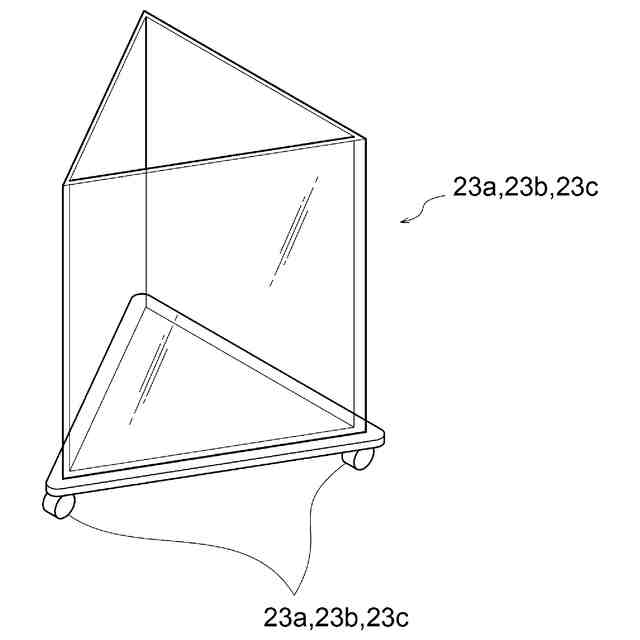

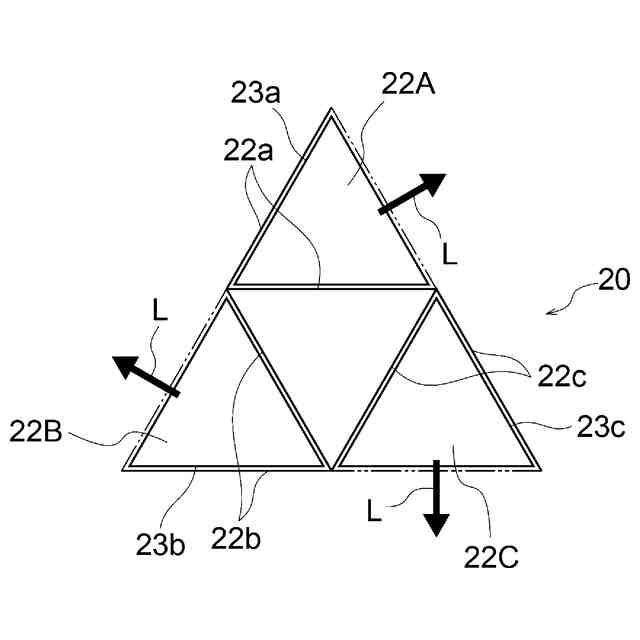

前記遊戯部の下段に、各落下面に対応して設置された回収箱を有する回収部が設けられている、請求項２記載のボトル用キャップの回収システム。
【請求項４】
前記投入部は、前記ボトル用キャップの特性を検知する検知センサを含み、前記分別機構は前記検知センサからの検知信号に基づいて前記ボトル用キャップを分別する、請求項２記載のボトル用キャップの回収システム。
【請求項５】
前記検知センサはボトル用キャップの材質を検知する材質検知センサ、ボトル用キャップの色を検知する色検知センサ、ボトル用キャップの形状の大きさを検知する形状センサのいずれか１つ以上を含む、請求項４記載のボトル用キャップの回収システム。
【請求項６】

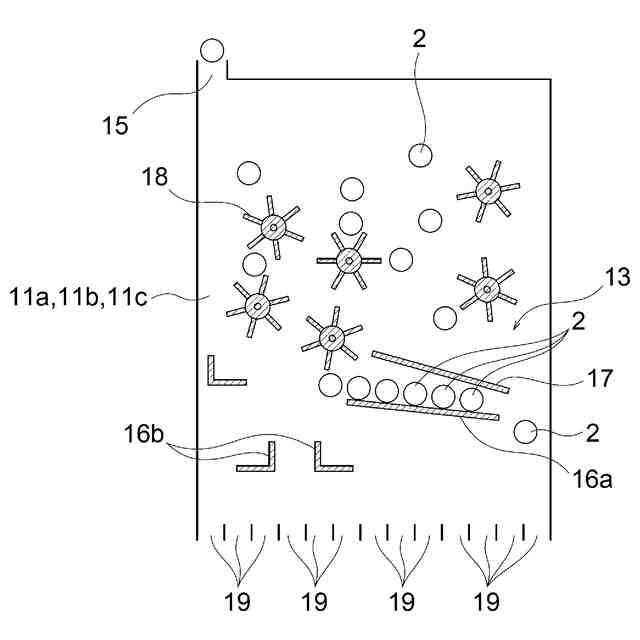

前記落下面の前記通路は、前記ボトル用キャップが滑る滑り台、または前記ボトル用キャップが当接して回転する羽根車を含む、請求項１記載のボトル用キャップの回収システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ボトル用キャップの回収システムに係り、とりわけ使用者に進んでボトル用キャップを回収したくなる動機付けを持たせるボトル用キャップの回収システムに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
従来よりボトル用キャップをボトル本体とは別個に分けて回収するシステムが知られている。
【０００３】
しかしながら、従来より使用者に進んでボトル用キャップを回収したくなる動機付けを持たせるようなボトル用キャップの回収システムは未だ開発されていないのが実情である。
【先行技術文献】
【特許文献】
【０００４】
特開２０１２－３５９２７号公報
特開２０２１－３８０８５号公報
特開２０１２－６７５５号公報
特開２０１８－４８０２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本開示はこのような点を考慮してなされたものであり、使用者が進んでボトル用キャップを回収したくなる動機付けをもつようなボトル用キャップの回収システムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示は、投下されるボトル用キャップが落下するとともに外方から目視可能な落下面を有する遊戯部を備え、前記落下面に前記ボトル用キャップの通路が形成されたボトル用キャップの回収システムである。
【０００７】
本開示は、前記遊戯部の上段に、前記ボトル用キャップが投入され、前記ボトル用キャップの特性に応じて前記ボトル用キャップを分別する分別機構を含む投入部が設けられ、前記遊戯部の前記落下面は、前記ボトル用キャップの分別された数に対応して複数設けられている、ボトル用キャップの回収システムである。
【０００８】
本開示は、前記遊戯部の下段に、各落下面に対応して設置された回収箱を有する回収部が設けられている、ボトル用キャップの回収システムである。
【０００９】
本開示は、前記投入部は、前記ボトル用キャップの特性を検知する検知センサを含み、前記分別機構は前記検知センサからの検知信号に基づいて前記ボトル用キャップを分別する、ボトル用キャップの回収システムである。
【００１０】
本開示は、前記検知センサはボトル用キャップの材質を検知する材質検知センサ、ボトル用キャップの色を検知する色検知センサ、ボトル用キャップの形状の大きさを検知する形状センサのいずれか１つ以上を含む、ボトル用キャップの回収システムである。
（【００１１】以降は省略されています）
