公開番号2025097248
公報種別公開特許公報(A)
公開日2025-06-30
出願番号2024019716,2023213269
出願日2024-02-13,2023-12-18
発明の名称内容物充填システム及び内容物入り容器の製造方法
出願人大日本印刷株式会社
代理人個人,個人,個人
主分類B65B 55/16 20060101AFI20250623BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】二酸化炭素の排出量を低減することが可能な、内容物充填システム及び殺菌方法を提供する。
【解決手段】内容物充填システム10は、缶1を殺菌する容器殺菌装置20と、缶1を閉栓する蓋2を殺菌する蓋殺菌装置30と、水を非加熱殺菌する水殺菌ライン40と、製品原液を殺菌する原液殺菌ライン60と、水殺菌ライン40及び原液殺菌ライン60にそれぞれ接続され、水及び製品原液を、殺菌された缶1に充填する充填装置70と、水及び製品原液が充填された缶1を、殺菌された蓋2により閉栓する蓋装着装置80とを備えている。
【選択図】図1
特許請求の範囲【請求項１】
缶を殺菌する容器殺菌装置と、
水を非加熱殺菌する水殺菌ラインと、
製品原液を殺菌する原液殺菌ラインと、
前記水殺菌ライン及び前記原液殺菌ラインにそれぞれ接続され、前記水及び前記製品原液を、殺菌された前記缶に充填する充填装置と、
前記水及び前記製品原液が充填された前記缶を、殺菌された蓋により閉栓する蓋装着装置とを備える、内容物充填システム。
続きを表示（約 1,100 文字）【請求項２】
前記水殺菌ラインは、紫外線及び濾過のうちの少なくとも１つによって前記水を殺菌する、請求項１に記載の内容物充填システム。
【請求項３】

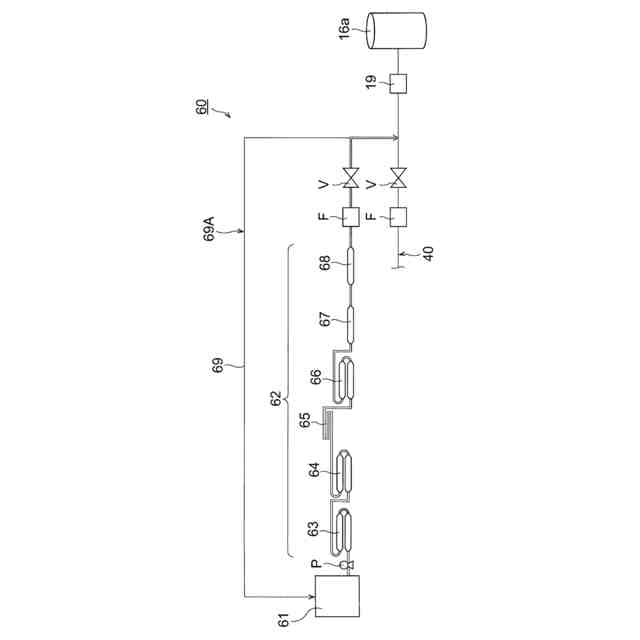

前記原液殺菌ラインは、加熱、貯留及び濾過のうちの少なくとも１つによって前記製品原液を殺菌する、請求項１に記載の内容物充填システム。
【請求項４】

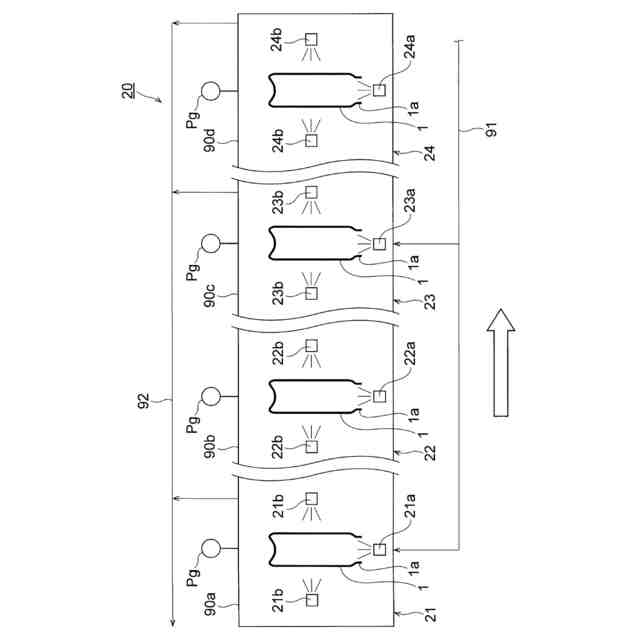

前記容器殺菌装置は、
前記缶に対して殺菌剤を噴霧する第１殺菌剤噴霧部と、
前記第１殺菌剤噴霧部で前記殺菌剤が噴霧された前記缶をエアリンスする第１エアリンス部とを有する、請求項１に記載の内容物充填システム。
【請求項５】
前記殺菌剤は、過酸化水素水溶液のガス又はミストであり、
前記第１殺菌剤噴霧部において、前記缶に対する前記殺菌剤の付着量は、０．０１μＬ／ｃｍ
２
以上０．４μＬ／ｃｍ
２
以下である、請求項４に記載の内容物充填システム。
【請求項６】
前記殺菌剤は、過酸化水素水溶液のガス又はミストであり、
前記第１エアリンス部において、前記缶に対して７０℃以上２００℃以下の無菌エアが吹き付けられ、
前記無菌エアが吹き付けられた後、前記缶に対する前記殺菌剤の付着量は、０．００００１μＬ／ｃｍ
２
以上０．０１μＬ／ｃｍ
２
以下である、請求項５に記載の内容物充填システム。
【請求項７】
前記容器殺菌装置は、前記第１殺菌剤噴霧部の上流側に設けられ、前記缶を加熱する第１加熱部を更に有する、請求項４に記載の内容物充填システム。
【請求項８】
前記容器殺菌装置は、前記第１エアリンス部の下流側に設けられた第１無菌水リンス部を更に有する、請求項４に記載の内容物充填システム。
【請求項９】
前記容器殺菌装置は、
前記缶に対して温水を供給する第１温水供給部を有し、
前記第１温水供給部が供給する前記温水の温度は、７０℃以上９０℃以下であり、
前記第１温水供給部において、前記缶に対する温水の付着量は、０．１ｍＬ／ｃｍ
２
以上０．３ｍＬ／ｃｍ
２
以下である、請求項１に記載の内容物充填システム。
【請求項１０】
前記容器殺菌装置は、
前記第１温水供給部で前記温水が供給された前記缶をエアリンスする第１エアリンス部を更に有する、請求項９に記載の内容物充填システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、内容物充填システム及び内容物入り容器の製造方法に関する。
続きを表示（約 960 文字）【背景技術】
【０００２】
殺菌された容器（缶）に殺菌された内容物を無菌環境下で充填し、その後、容器を蓋によって閉栓する無菌充填システム（アセプティック充填システム）が知られている（例えば、特許文献１参照）。
【０００３】
このような無菌充填システムにおいては、無菌充填システム内で、容器に殺菌剤をスプレーすることにより容器を殺菌し、その後、容器に内容物を無菌充填する。このようにして、内容物入り容器が製造されている。
【０００４】
ところで、近年、環境負荷の低減を目的として、排出される二酸化炭素の量を低減することが求められている。
【先行技術文献】
【特許文献】
【０００５】
特許第３９９１５７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本開示はこのような点を考慮してなされたものであり、二酸化炭素の排出量を低減することが可能な、内容物充填システム及び殺菌方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の実施の形態は、以下の［１］～［１７］に関する。
【０００８】
［１］
缶を殺菌する容器殺菌装置と、

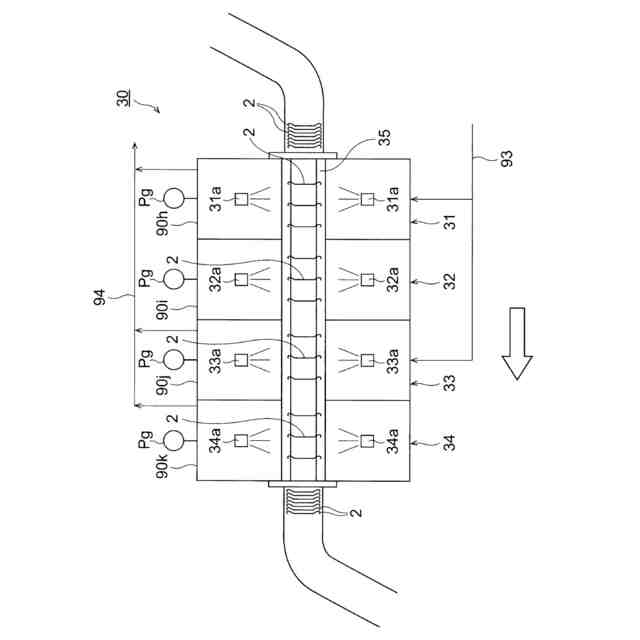

前記缶を閉栓する蓋を殺菌する蓋殺菌装置と、
水を非加熱殺菌する水殺菌ラインと、
製品原液を殺菌する原液殺菌ラインと、
前記水殺菌ライン及び前記原液殺菌ラインにそれぞれ接続され、前記水及び前記製品原液を、殺菌された前記缶に充填する充填装置と、
前記水及び前記製品原液が充填された前記缶を、殺菌された前記蓋により閉栓する蓋装着装置とを備える、内容物充填システム。
【０００９】
［２］
前記水殺菌ラインは、紫外線及び濾過のうちの少なくとも１つによって前記水を殺菌する、［１］に記載の内容物充填システム。
【００１０】
［３］
前記原液殺菌ラインは、加熱、貯留及び濾過のうちの少なくとも１つによって前記製品原液を殺菌する、［１］又は［２］に記載の内容物充填システム。
（【００１１】以降は省略されています）
