特許ウォッチ

公開番号2025105912
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2025076023,2021096110
出願日2025-05-01,2021-06-08
発明の名称容器及びプリフォーム
出願人大日本印刷株式会社
代理人個人,個人
主分類B65D 1/02 20060101AFI20250703BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】CO₂排出削減性に優れ、且つ、座屈強度の低下及び黄変が抑制された容器の提供。
【解決手段】本発明は、ポリエステルを主成分として含む容器であって、前記ポリエステルは、リサイクルポリエステルと、バージンポリエステルと、容器の製造工程における廃棄物からなるポリエステルとを含み、前記廃棄物からなるポリエステルの固有粘度が、前記リサイクルポリエステル及び前記バージンポリエステルの固有粘度よりも低い、容器である。

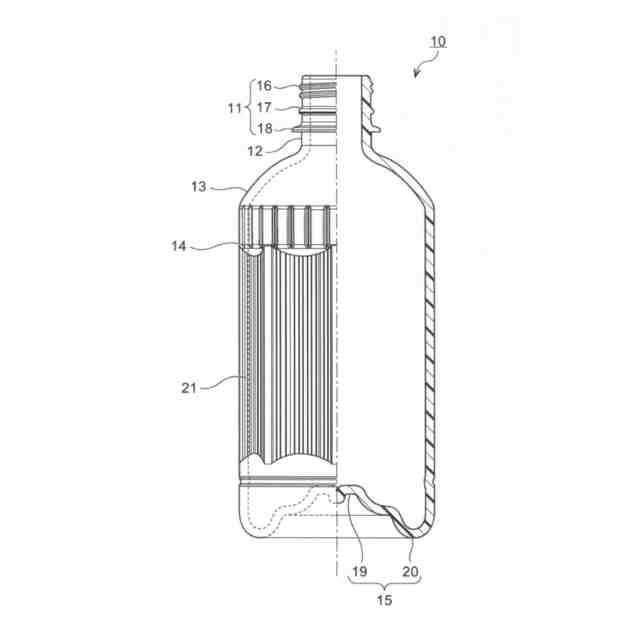

【選択図】図1
特許請求の範囲【請求項１】
ポリエステルを主成分として含む容器であって、
前記ポリエステルは、リサイクルポリエステルと、バージンポリエステルと、容器の製造工程における廃棄物からなるポリエステルとを含み、
前記廃棄物からなるポリエステルの固有粘度が、前記リサイクルポリエステル及び前記バージンポリエステルの固有粘度よりも低い、容器。
続きを表示（約 890 文字）【請求項２】
前記廃棄物からなるポリエステルの固有粘度が、０．６５０ｄＬ／ｇ以上０．７８０ｄＬ／ｇ以下である、請求項１に記載の容器。
【請求項３】
前記リサイクルポリエステル及び前記バージンポリエステルの固有粘度が、０．７５０ｄＬ／ｇ以上０．８７０ｄＬ／ｇ以下である、請求項１又は２に記載の容器。
【請求項４】
前記リサイクルポリエステル及び前記廃棄物からなるポリエステルの合計質量に対する前記バージンポリエステルの質量の比が、０．１１以上２．３３以下である、請求項１～３のいずれか一項に記載の容器。
【請求項５】
前記リサイクルポリエステル及び前記バージンポリエステルの合計質量に対する前記廃棄物からなるポリエステルの質量の比が、０．００１以上０．１１１以下である、請求項１～４のいずれか一項に記載の容器。
【請求項６】
質量に対する容量の比が、５ｍＬ／ｇ以上５０ｍＬ／ｇ以下である、請求項１～５のいずれか一項に記載の容器。
【請求項７】
口部と、首部と、肩部と、胴部と、底部とを備え、
前記胴部における断面の厚さが、０．０５ｍｍ以上０．５４ｍｍ以下である、請求項１～６のいずれか一項に記載の容器。
【請求項８】
請求項１～７のいずれか一項に記載の容器の製造用プリフォーム。
【請求項９】
請求項８に記載のプリフォームの製造方法であって、
ポリエステルを主成分として含む容器の製造工程における廃棄物を粉砕した粉砕物と、リサイクルポリエステルと、バージンポリエステルとをドライブレンドして混合物を得る工程と、
前記混合物を溶融して溶融物を得る工程と、
前記溶融物を射出する成形する工程と、
を含む、プリフォームの製造方法。
【請求項１０】
前記リサイクルポリエステル及び前記バージンポリエステルの形態が、ペレットである、請求項９に記載のプリフォームの製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、容器及びこの容器の製造用プリフォームに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、ポリエチレンテレフタレート等のポリエステルは、機械的特性、化学的安定性、耐熱性、ガスバリア性及び透明性等に優れ、かつ安価であることから、飲料品等を充填する容器の製造に広く使用されている。
【０００３】
近年では、環境に配慮、特にＣＯ
２
排出削減を図ることを目的として、使用済みのＰＥＴボトル等の容器から回収したポリエステルを再度使用できるようにして、リサイクルポリエステルとして再び容器にリサイクルする方法が提案されている。例えば、特許文献１では、ＣＯ
２
排出量の削減を図るために、ポリエステルを用いて形成された使用済み製品を回収して再度使用できるようにしたポリエステルを容器に使用することが提案されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１１－２５６３２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
今般、本発明者らは、リサイクルポリエステルのみを容器に使用すると、得られた容器の座屈強度が低下し、且つ、容器が黄色に変色（黄変）していることに気が付いた。本発明者らは、該容器にバージンポリエステルをブレンドすることにより、上記した座屈強度の低下及び黄変を抑制できると考えた。
【０００６】
しかしながら、上記のようにして得られた容器は、座屈強度の低下が抑制されていたものの、黄変の抑制は十分ではなかった。また、本発明者らは、バージンポリエステルの割合を増やすことにより、黄変を抑制できるとも考えたが、今度はＣＯ
２
排出削減性が悪化する問題が生じてしまう。
【０００７】
本発明は、上記知見に鑑みてなされたものであり、その目的は、ＣＯ
２
排出削減性に優れ、且つ、座屈強度の低下及び黄変が抑制された容器、及び容器の製造方法を提供することである。
本発明の別の目的は、この容器の製造用プリフォーム、及びプリフォームの製造方法を提供することである。
【課題を解決するための手段】
【０００８】
本発明は、ポリエステルを主成分として含む容器であって、
前記ポリエステルは、リサイクルポリエステルと、バージンポリエステルと、容器の製造工程における廃棄物からなるポリエステルとを含み、
前記廃棄物からなるポリエステルの固有粘度が、前記リサイクルポリエステル及び前記バージンポリエステルの固有粘度よりも低い、容器である。
【０００９】
本発明による容器において、前記廃棄物からなるポリエステルの固有粘度は、０．６５０ｄＬ／ｇ以上０．７８０ｄＬ／ｇ以下でもよい。
【００１０】
本発明による容器において、前記リサイクルポリエステル及び前記バージンポリエステルの固有粘度は、０．７５０ｄＬ／ｇ以上０．８７０ｄＬ／ｇ以下でもよい。
（【００１１】以降は省略されています）

関連特許
