公開番号2025087897
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2025040499,2024221845
出願日2025-03-13,2024-03-29
発明の名称蓄電デバイス及び蓄電デバイス用の保護部材
出願人大日本印刷株式会社
代理人個人
主分類H01M 50/14 20210101AFI20250603BHJP(基本的電気素子)
要約【課題】耐久性が向上した蓄電デバイスを提供する。
【解決手段】蓄電デバイスは、稜線を含む立体形状を有する電極体と、前記稜線部の少なくとも一つを覆い、前記電極体を包む外装フィルムと、前記稜線部の少なくとも一つに沿って、前記電極体の外側に配置される保護部材とを備える。

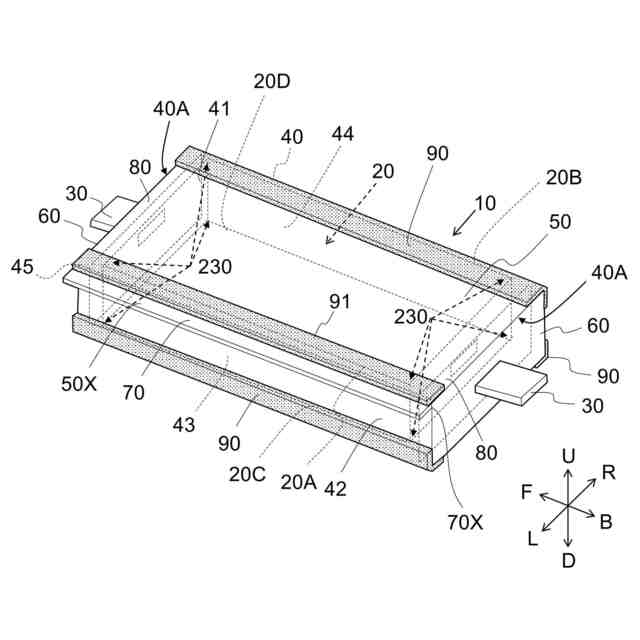

【選択図】図1
特許請求の範囲【請求項１】

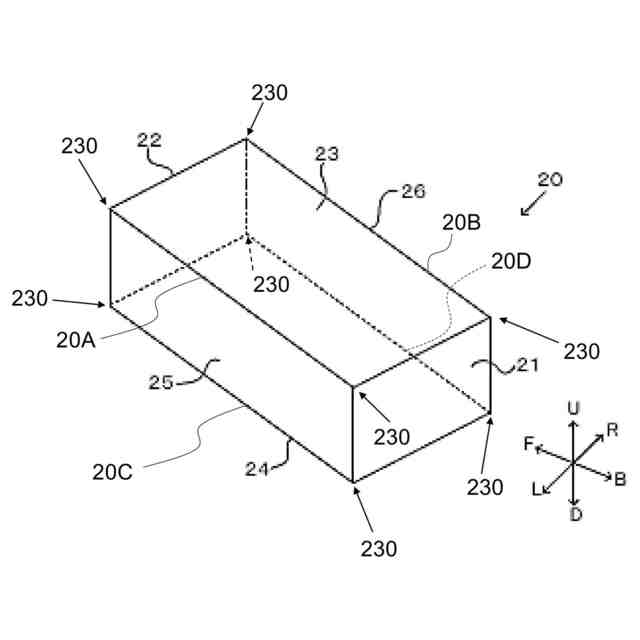

稜線部を含む立体形状を有する電極体と、

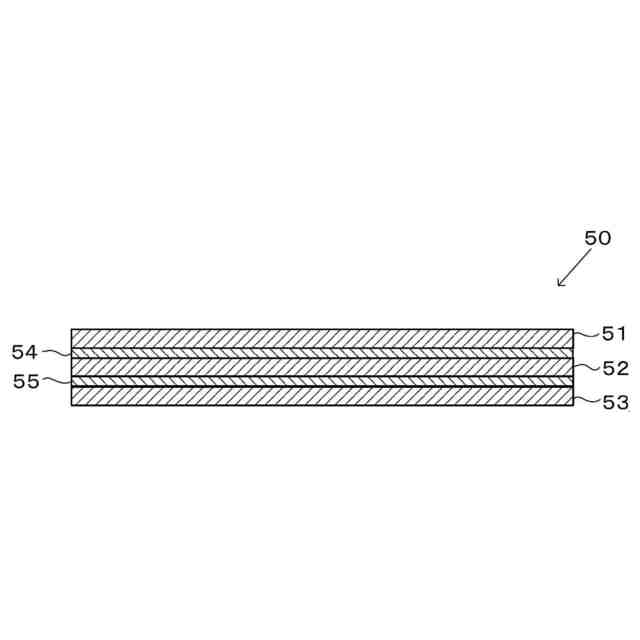

前記稜線部の少なくとも１つを覆い、開口部を有するように前記電極体を包む外装フィルムと、
前記開口部に配置される蓋体と、

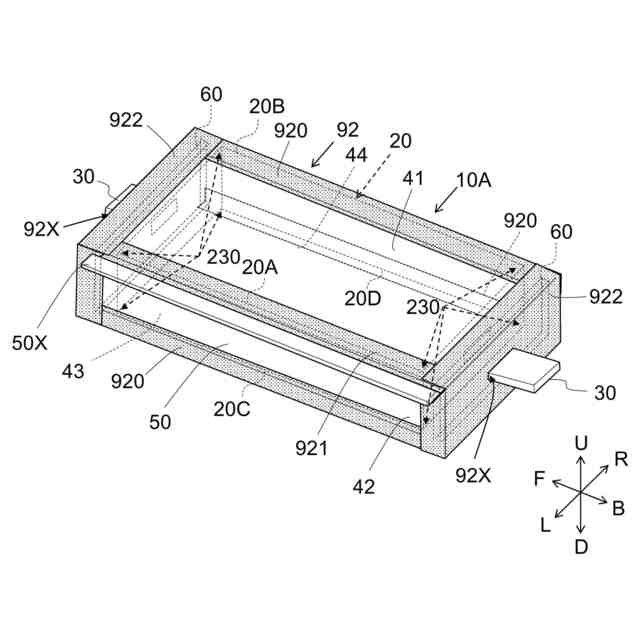

前記稜線部の少なくとも１つに沿って、前記外装フィルムの外側に配置される外側保護部材と、を備え、
前記蓋体は、
前記電極体に面する第１面と、
前記第１面と反対の第２面と、
前記第１面および前記第２面と繋がり、前記外装フィルムとシールされることによって封止部を形成する蓋シール部と、を有し、
前記外側保護部材は、前記封止部と、前記第２面の少なくとも一部と、を外側から覆う第３パーツを有する
蓄電デバイス。
続きを表示（約 810 文字）【請求項２】
前記電極体は、１つの前記稜線部を介して繋がる２つの面を有し、
前記外側保護部材は、第１面部、および、前記第１面部と繋がる第２面部を有し、前記第１面部および前記第２面部が前記２つの面にまたがるように構成される第１パーツをさらに有する
請求項１に記載の蓄電デバイス。
【請求項３】
前記第１パーツは、前記第３パーツと連結される
請求項２に記載の蓄電デバイス。
【請求項４】
前記外側保護部材は、板状の第２パーツをさらに有する
請求項１または２に記載の蓄電デバイス。
【請求項５】
前記第２パーツは、前記第３パーツと連結される
請求項４に記載の蓄電デバイス。
【請求項６】
前記外装フィルムの対向する面同士が接合された第１封止部を有し、
前記第２パーツは、前記第１封止部の可動を抑制する位置に配置される
請求項４に記載の蓄電デバイス。
【請求項７】
前記第３パーツは、前記第２面と対面する壁面部を有し、
前記壁面部には、前記電極体の集電タブを貫通させるための貫通孔が形成される
請求項１または２に記載の蓄電デバイス。
【請求項８】

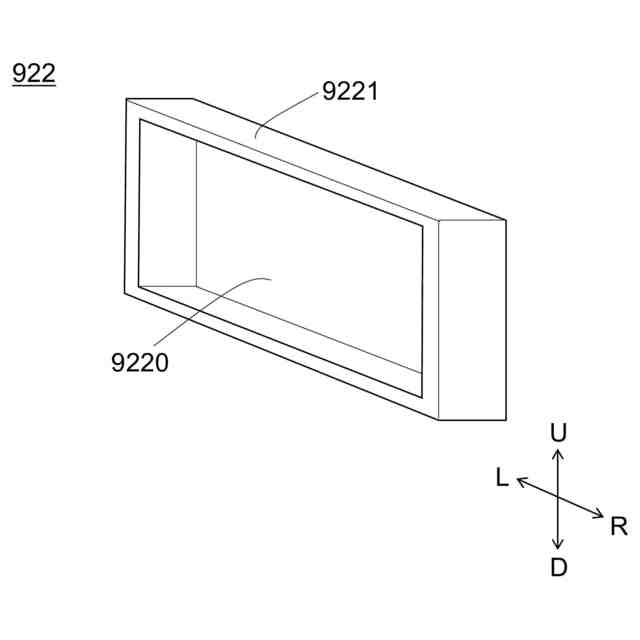

前記第３パーツは、前記蓋体の周縁部を覆う枠状の側壁部を有する
請求項１または２に記載の蓄電デバイス。
【請求項９】
前記第３パーツは、前記第２面と対面する壁面部を有し、
前記側壁部は、前記壁面部の側縁から起立する
請求項８に記載の蓄電デバイス。
【請求項１０】

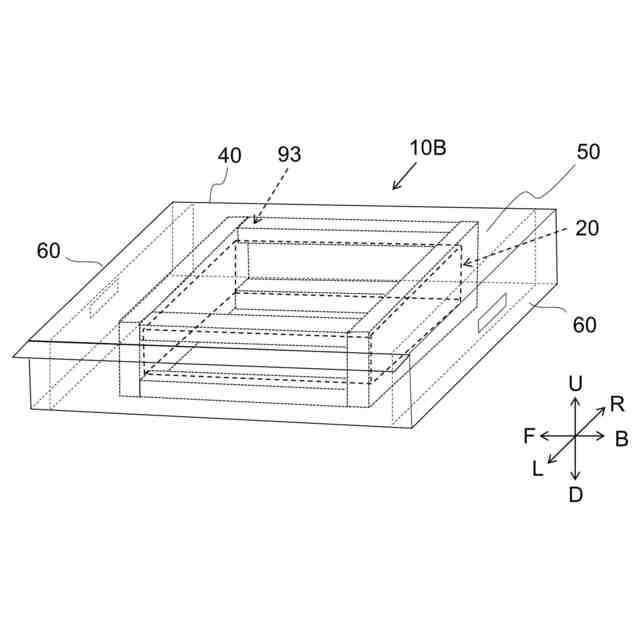

前記稜線部の少なくとも一つに沿って、前記外装フィルムの内側に配置される内側保護部材をさらに備える、
請求項１または２に記載の蓄電デバイス。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、蓄電デバイス及び蓄電デバイス用の保護部材に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１は、蓄電デバイスの一例としての全固体電池を開示している。この全固体電池は、全固体電池積層体と、電極端子と、全固体電池積層体を封止する外装体と、を備える。外装体は、開口部を有するように全固体電池積層体に巻き付けられるフィルム製帯状部材と、開口部に配置される蓋体と、を含む。電極端子は、全固体電池積層体に電気的に接続される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１５３５０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のような蓄電デバイスでは、フィルム製帯状部材が、全固体電池積層体の稜線を含む側面に巻き回される。しかし、このようなフィルム製帯状部材は、全固体電池積層体の立体形状における角部や稜線部において破損し易く、蓄電デバイスの耐久性を低下させる。このことは、全固体電池積層体に限られず、角部及び稜線部を含む立体形状を有する電極体を外装フィルムで包む場合全般に当てはまる。特許文献１では、この点が考慮されていない。
【０００５】
本発明は、耐久性が向上した蓄電デバイスを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の第１観点に係る蓄電デバイスは、稜線部を含む立体形状を有する電極体と、前記稜線部の少なくとも一つを覆い、前記電極体を包む外装フィルムと、前記稜線部の少なくとも一つに沿って、前記電極体の外側に配置される保護部材とを備える。
【０００７】
本発明の第２観点に係る蓄電デバイスは、第１観点に係る蓄電デバイスであって、前記保護部材は、前記外装フィルムの外側に配置される。
【０００８】
本発明の第３観点に係る蓄電デバイスは、第１観点または第２観点に係る蓄電デバイスであって、前記保護部材は、前記外装フィルムの内側に配置される。
【０００９】
本発明の第４観点に係る蓄電デバイスは、第１観点～第３観点のいずれか１つに係る蓄電デバイスであって、前記外装フィルムは、開口部を有するように前記電極体を包み、前記蓄電デバイスは、前記開口部に配置される蓋体をさらに備える。
【００１０】
本発明の第６観点に係る保護部材は、蓄電デバイス用の保護部材であって、前記蓄電デバイスは、稜線部を含む立体形状を有する電極体と、前記稜線部の少なくとも一つを覆い、前記電極体を包む外装フィルムと、を備える。保護部材は、前記稜線部の少なくとも一つに沿って、前記電極体の外側に配置される。
【発明の効果】
（【００１１】以降は省略されています）
