特許ウォッチ

公開番号2025081173
公報種別公開特許公報(A)
公開日2025-05-27
出願番号2023194767
出願日2023-11-15
発明の名称容器
出願人大日本印刷株式会社
代理人個人,個人
主分類B65D 65/40 20060101AFI20250520BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】リサイクル性に優れガスバリア性を有する容器を提供する。
【解決手段】本開示は、基材層と、前記基材層の一方の面に設けられた保護層と、前記基材層と前記保護層との間に設けられたバリア層とを備え、容量が2000mL以下である容器であって、前記基材層は、熱可塑性樹脂を含み、前記バリア層は、水溶性またはアルカリ可溶性を有する樹脂を含むことを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
基材層と、前記基材層の一方の面に設けられた保護層と、前記基材層と前記保護層との間に設けられたバリア層とを備え、容量が２０００ｍＬ以下である容器であって、
前記基材層は、熱可塑性樹脂を含み、
前記バリア層は、水溶性又はアルカリ可溶性を有する樹脂を含む、容器。
続きを表示（約 540 文字）【請求項２】
前記水溶性又はアルカリ可溶性を有する樹脂が、カルボキシ基含有樹脂及びポリビニルアルコール系樹脂の少なくとも１種を含む、請求項１に記載の容器。
【請求項３】
前記基材層の厚さが、０．１ｍｍ以上５．０ｍｍ以下である、請求項１又は２に記載の容器。
【請求項４】
前記バリア層の厚さが、０．１μｍ以上２００μｍ以下である、請求項１又は２に記載の容器。
【請求項５】
前記保護層の厚さが、０．０１μｍ以上２００．００μｍ以下である、請求項１又は２に記載の容器。
【請求項６】
前記容器が、口部と、首部と、胴部と、底部とを備えるバイアル瓶である、請求項１又は２に記載の容器。
【請求項７】
前記容器が、筒先と、外筒と、ガスケットと、プランジャーと、フランジとを備えるシリンジである、請求項１又は２に記載の容器。
【請求項８】
前記保護層が、ポリオレフィン、ポリ塩化ビニル、ポリスチレン、ポリ酢酸ビニル、アクリル樹脂、ポリアセタール、ポリエステル、ポリウレタン、及びポリビニルアセタールからなる群より選択される少なくとも１種の樹脂からなる、請求項１又は２に記載の容器。

発明の詳細な説明【技術分野】
【０００１】
本開示は容器に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
近年、二酸化炭素排出削減等の環境負荷低減を目的として、使用済みプラスチック製容器のリサイクルが行われている。リサイクルは、同種の材料にて行う必要があるため、例えば、使用済みボトルをリサイクルする場合に、回収されたボトルは、ラベル、キャップ及びボトル本体に分別する必要がある。また、ボトル本体が、多層構造を有する場合、例えば、基材層と、基材層表面に設けられたコーティング層とを備える場合には、基材層とコーティング層とに分離する必要がある。
【０００３】
特許文献１には、基材層の外表面にバリア層としてポリビニルアルコールコーティングを有し、該ポリビニルアルコールコーティング上に保護層としてポリビニルブチラールコーティングを有する、プラスチックボトルが開示されている。ポリビニルアルコールは水溶性を有するため、特許文献１に開示されているプラスチックボトルは、リサイクルの際に、基材層と保護層との間のバリア層を溶解でき、この結果、基材層と、バリア層及び保護層とを分離できる。
【０００４】
また、環境負荷低減の観点から、容器を構成する材料（例えば、ポリエステル等の熱可塑性樹脂）の使用量を減らした軽量化ボトル容器が使用されるようになってきている。
【先行技術文献】
【特許文献】
【０００５】
特許第６０３７８７９号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、上記したような軽量化容器は肉薄であるため、通常の容器よりもガス透過性が高く、ガスバリア性を有する容器としては適していなかった。
【０００７】
従って、本開示の目的は、リサイクル性に優れガスバリア性を有する容器を提供することである。
【課題を解決するための手段】
【０００８】
本発明者らは、基材層にバリア層を介して保護層を設けることで、リサイクル性の向上や使用材料の低減を図りながらガスバリア性を有する容器が実現できるとの知見を得た。
本開示は、かかる知見に基づき、さらに検討を重ねて完成させるに至ったものである。
【０００９】
本開示は、以下の実施形態により解決される。
＜１＞
基材層と、前記基材層の一方の面に設けられた保護層と、前記基材層と前記保護層との間に設けられたバリア層とを備え、容量が２０００ｍＬ以下である容器であって、
前記基材層は、熱可塑性樹脂を含み、
前記バリア層は、水溶性又はアルカリ可溶性を有する樹脂を含む、容器。
＜２＞
前記水溶性又はアルカリ可溶性を有する樹脂が、カルボキシ基含有樹脂及びポリビニルアルコール系樹脂の少なくとも１種を含む、＜１＞に記載の容器。
＜３＞
前記基材層の厚さが、０．１ｍｍ以上５．０ｍｍ以下である、＜１＞又は＜２＞に記載の容器。
＜４＞
前記バリア層の厚さが、０．１μｍ以上２００μｍ以下である、＜１＞乃至＜３＞のいずれか１つに記載の容器。
＜５＞
前記保護層の厚さが、０．０１μｍ以上２００．００μｍ以下である、＜１＞乃至＜４＞のいずれか１つに記載の容器。
＜６＞

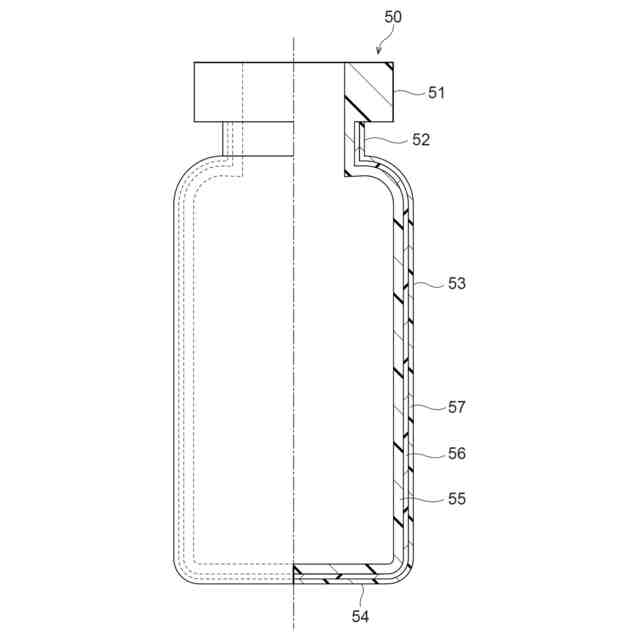

前記容器が、口部と、首部と、胴部と、底部とを備えるバイアル瓶である、＜１＞乃至＜５＞のいずれか１つに記載の容器。
＜７＞

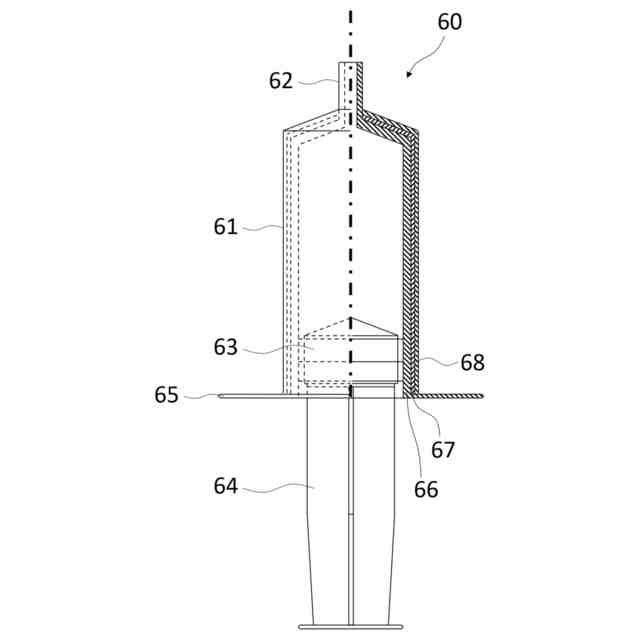

前記容器が、筒先と、外筒と、ガスケットと、プランジャーと、フランジとを備えるシリンジである、＜１＞乃至＜５＞のいずれか１つに記載の容器。
＜８＞

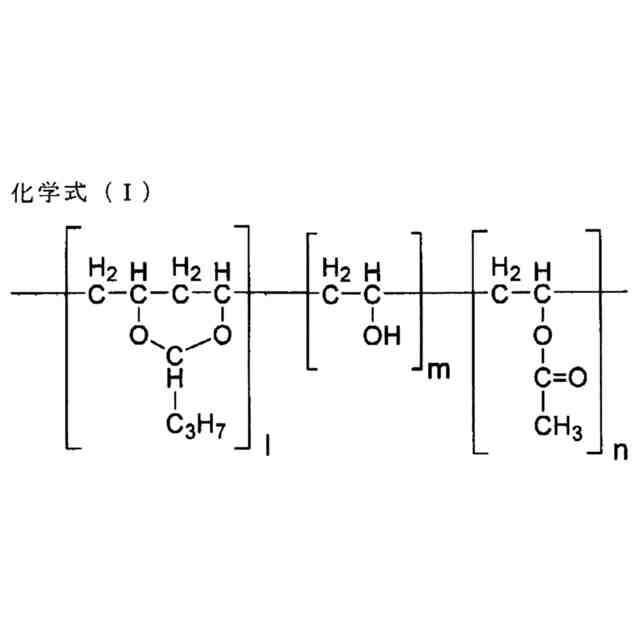

前記保護層が、ポリオレフィン、ポリ塩化ビニル、ポリスチレン、ポリ酢酸ビニル、アクリル樹脂、ポリアセタール、ポリエステル、ポリウレタン、及びポリビニルアセタールからなる群より選択される少なくとも１種の樹脂からなる、＜１＞乃至＜７＞のいずれか１つに記載の容器。
【発明の効果】
【００１０】
本開示によれば、リサイクル性に優れガスバリア性を有する容器を提供できる。
【図面の簡単な説明】

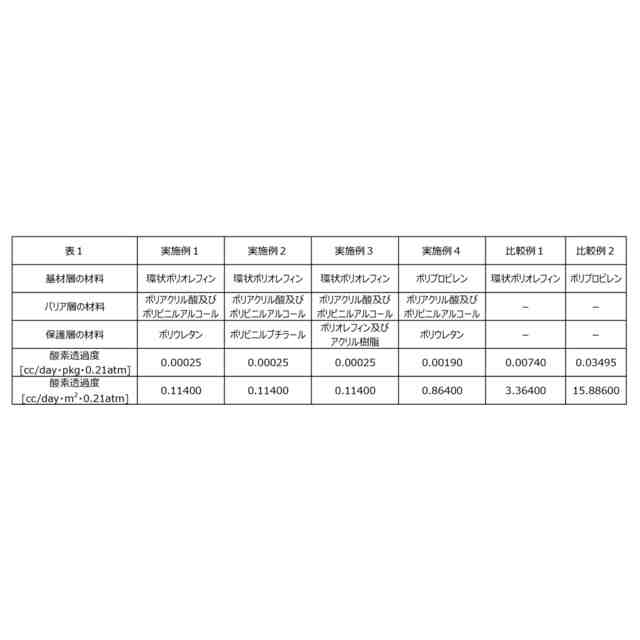

（【００１１】以降は省略されています）

関連特許
