公開番号2025087898
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2025040506,2024221845
出願日2025-03-13,2024-03-29
発明の名称蓄電デバイス及び蓄電デバイス用の保護部材
出願人大日本印刷株式会社
代理人個人
主分類H01M 50/477 20210101AFI20250603BHJP(基本的電気素子)
要約【課題】耐久性が向上した蓄電デバイスを提供する。
【解決手段】蓄電デバイスは、稜線を含む立体形状を有する電極体と、前記稜線部の少なくとも一つを覆い、前記電極体を包む外装フィルムと、前記稜線部の少なくとも一つに沿って、前記電極体の外側に配置される保護部材とを備える。

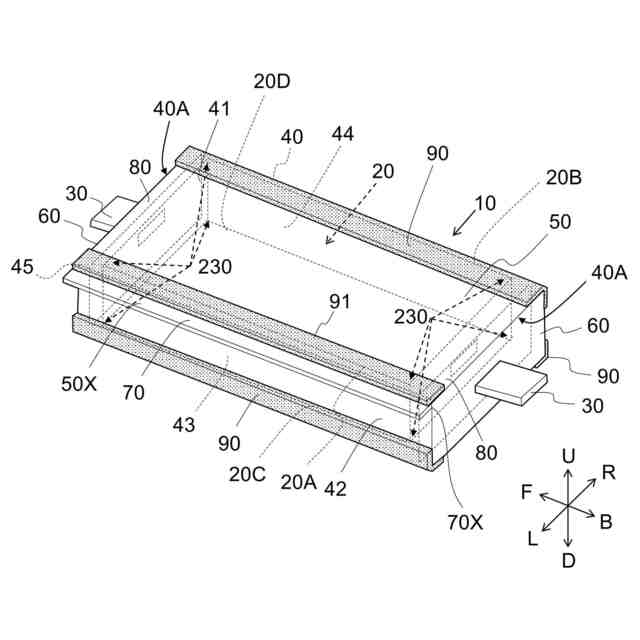

【選択図】図1
特許請求の範囲【請求項１】

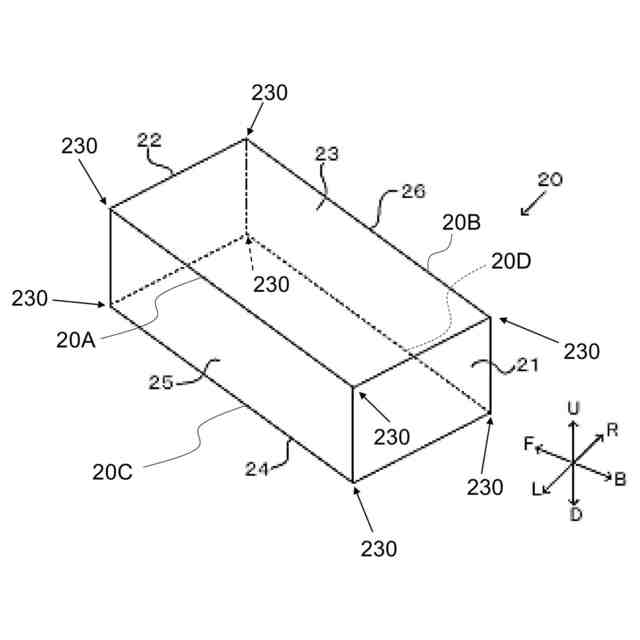

稜線部を含む立体形状を有する電極体と、

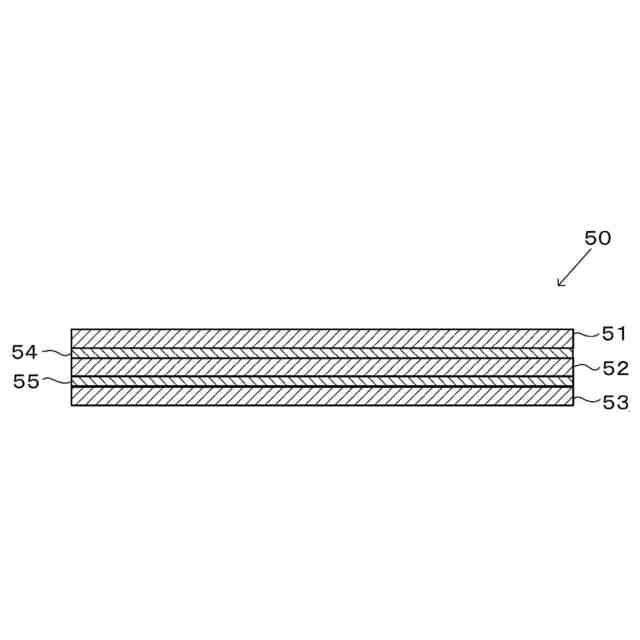

前記稜線部の少なくとも１つを覆い、一対の開口部を有するように前記電極体を包む外装フィルムと、

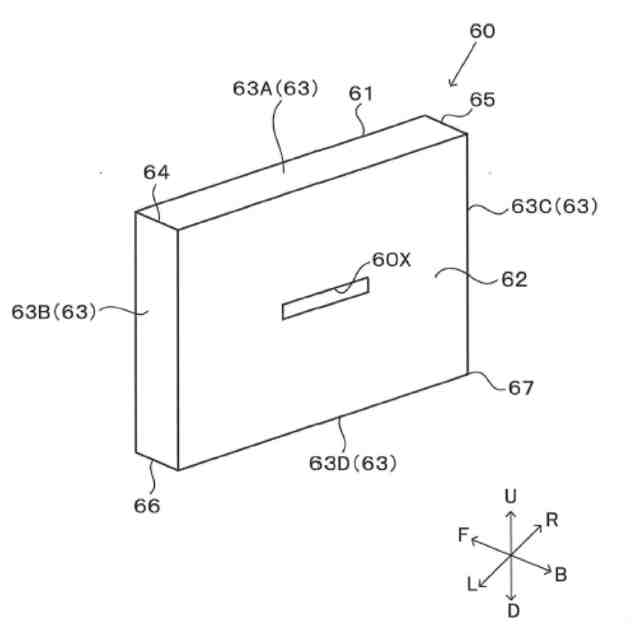

前記一対の開口部に配置される一対の蓋体と、

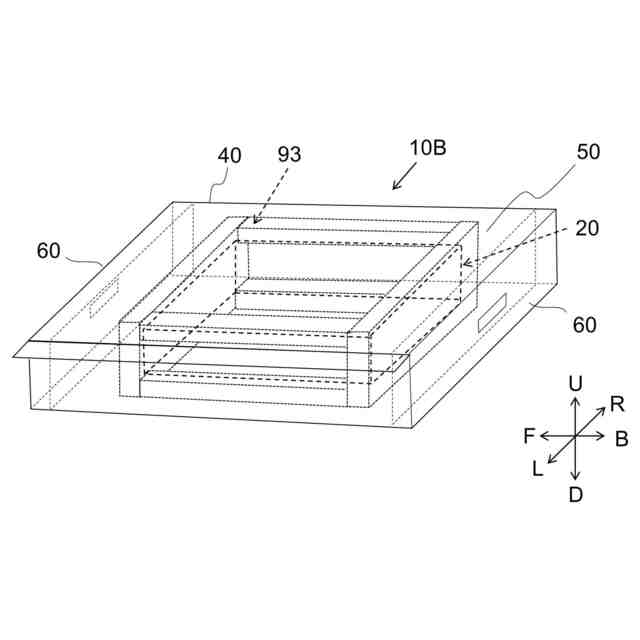

前記稜線部の少なくとも１つに沿って、前記外装フィルムの内側に配置される内側保護部材と、を備え、
前記内側保護部材は、前記一対の蓋体と連結される
蓄電デバイス。
続きを表示（約 940 文字）【請求項２】
前記電極体は、上下方向に離れた稜線部を含み、

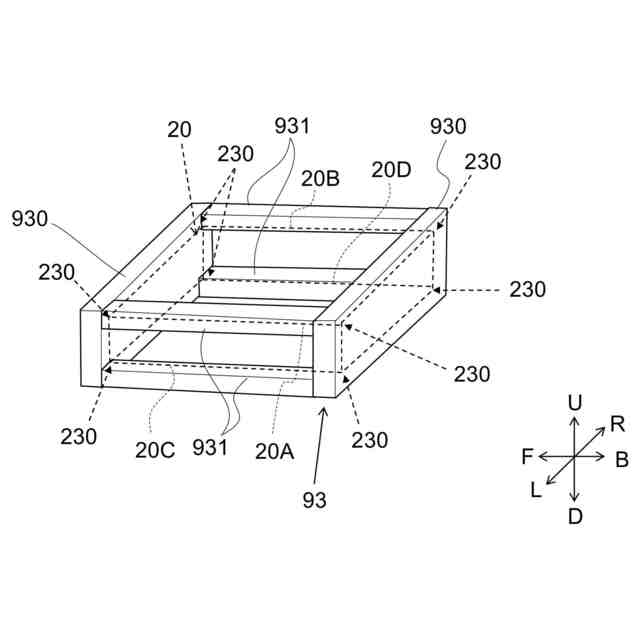

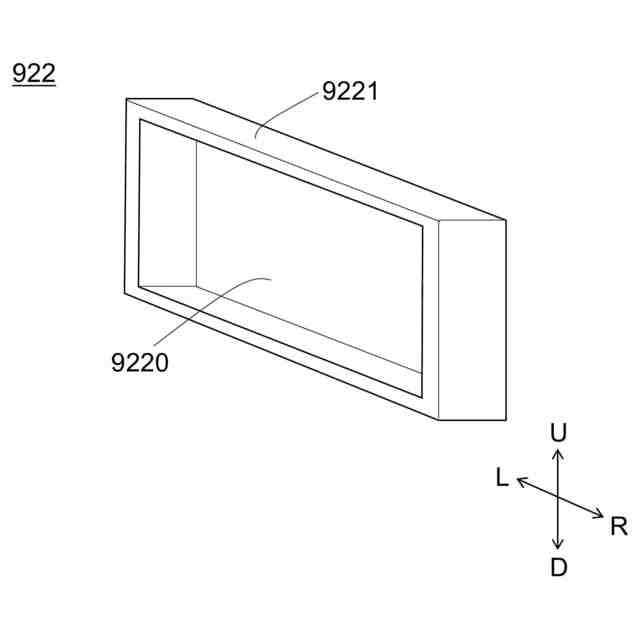

前記内側保護部材は、前記上下方向に離れた前記稜線部のそれぞれに沿って前記上下方向に離れて配置される枠部を有する
請求項１に記載の蓄電デバイス。
【請求項３】
前記内側保護部材は、前記上下方向に離れて配置される前記枠部に連結される側壁部をさらに有する
請求項２に記載の蓄電デバイス。
【請求項４】
前記側壁部のうちの前記外装フィルムと接触する部位は、丸みを帯びている
請求項３に記載の蓄電デバイス。
【請求項５】
前記内側保護部材を構成する材料は、クッション性を有する材料、弾性変形可能な材料、電解液に耐性を有する材料、および、伸縮変形性の低い材料の少なくとも１つを含む
請求項１～４のいずれか一項に記載の蓄電デバイス。
【請求項６】

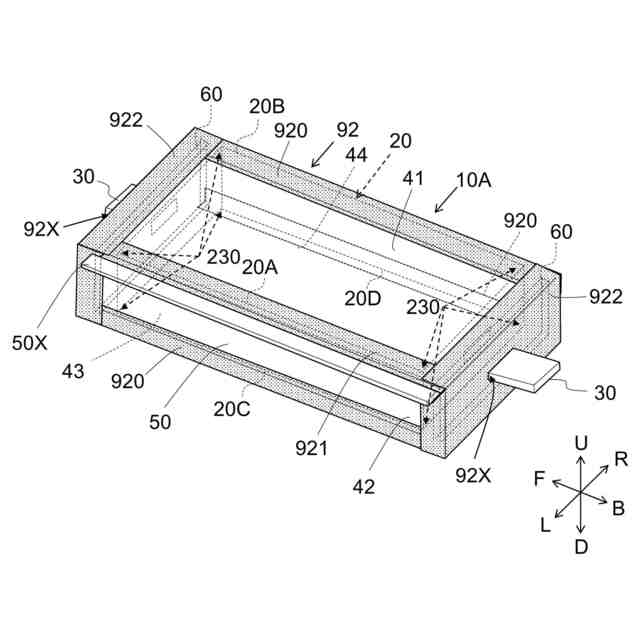

前記稜線部の少なくとも一つに沿って、前記外装フィルムの外側に配置される外側保護部材をさらに備える、
請求項１～４のいずれか一項に記載の蓄電デバイス。
【請求項７】
前記電極体は、１つの前記稜線部を介して繋がる２つの面を有し、
前記外側保護部材は、第１面部、および、前記第１面部と繋がる第２面部を有し、前記第１面部および前記第２面部が前記２つの面にまたがるように構成される
請求項６に記載の蓄電デバイス。
【請求項８】
蓄電デバイスに用いられる保護部材であって、
前記蓄電デバイスは、
稜線部を含む立体形状を有する電極体と、
前記稜線部の少なくとも１つを覆い、一対の開口部を有するように前記電極体を包む外装フィルムと、
前記一対の開口部に配置される一対の蓋体と、
前記稜線部の少なくとも１つに沿って、前記外装フィルムの内側に配置される保護部材と、を備え、
前記保護部材は、前記一対の蓋体と連結される
保護部材。
【請求項９】
蓄電デバイスに用いられる外装フィルムであって、
請求項８に記載の保護部材が接合されている
外装フィルム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、蓄電デバイス及び蓄電デバイス用の保護部材に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１は、蓄電デバイスの一例としての全固体電池を開示している。この全固体電池は、全固体電池積層体と、電極端子と、全固体電池積層体を封止する外装体と、を備える。外装体は、開口部を有するように全固体電池積層体に巻き付けられるフィルム製帯状部材と、開口部に配置される蓋体と、を含む。電極端子は、全固体電池積層体に電気的に接続される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１５３５０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のような蓄電デバイスでは、フィルム製帯状部材が、全固体電池積層体の稜線を含む側面に巻き回される。しかし、このようなフィルム製帯状部材は、全固体電池積層体の立体形状における角部や稜線部において破損し易く、蓄電デバイスの耐久性を低下させる。このことは、全固体電池積層体に限られず、角部及び稜線部を含む立体形状を有する電極体を外装フィルムで包む場合全般に当てはまる。特許文献１では、この点が考慮されていない。
【０００５】
本発明は、耐久性が向上した蓄電デバイスを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の第１観点に係る蓄電デバイスは、稜線部を含む立体形状を有する電極体と、前記稜線部の少なくとも一つを覆い、前記電極体を包む外装フィルムと、前記稜線部の少なくとも一つに沿って、前記電極体の外側に配置される保護部材とを備える。
【０００７】
本発明の第２観点に係る蓄電デバイスは、第１観点に係る蓄電デバイスであって、前記保護部材は、前記外装フィルムの外側に配置される。
【０００８】
本発明の第３観点に係る蓄電デバイスは、第１観点または第２観点に係る蓄電デバイスであって、前記保護部材は、前記外装フィルムの内側に配置される。
【０００９】
本発明の第４観点に係る蓄電デバイスは、第１観点～第３観点のいずれか１つに係る蓄電デバイスであって、前記外装フィルムは、開口部を有するように前記電極体を包み、前記蓄電デバイスは、前記開口部に配置される蓋体をさらに備える。
【００１０】
本発明の第６観点に係る保護部材は、蓄電デバイス用の保護部材であって、前記蓄電デバイスは、稜線部を含む立体形状を有する電極体と、前記稜線部の少なくとも一つを覆い、前記電極体を包む外装フィルムと、を備える。保護部材は、前記稜線部の少なくとも一つに沿って、前記電極体の外側に配置される。
【発明の効果】
（【００１１】以降は省略されています）
