公開番号2025087908
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2025041371,2024569870
出願日2025-03-14,2024-06-28
発明の名称蓄電デバイス、外装フィルム、蓄電デバイスの製造方法
出願人大日本印刷株式会社
代理人個人
主分類H01M 50/169 20210101AFI20250603BHJP(基本的電気素子)
要約【課題】密封性が高い蓄電デバイス、この蓄電デバイスに用いられる外装フィルム、および、この蓄電デバイスの製造方法を提供する。
【解決手段】蓄電デバイスは、電極体と、電極体を封止する外装体と、を備える。外装体は、電極体を包む外装フィルムと、外装フィルムとともに電極体を封止する蓋体と、を有する。外装フィルムは、金属材料を含んで構成されるバリア層を含む。蓋体は、金属材料を含んで構成される部分を含む。外装フィルムのバリア層と、蓋体の金属材料を含んで構成される部分とが、直接的に接合される。

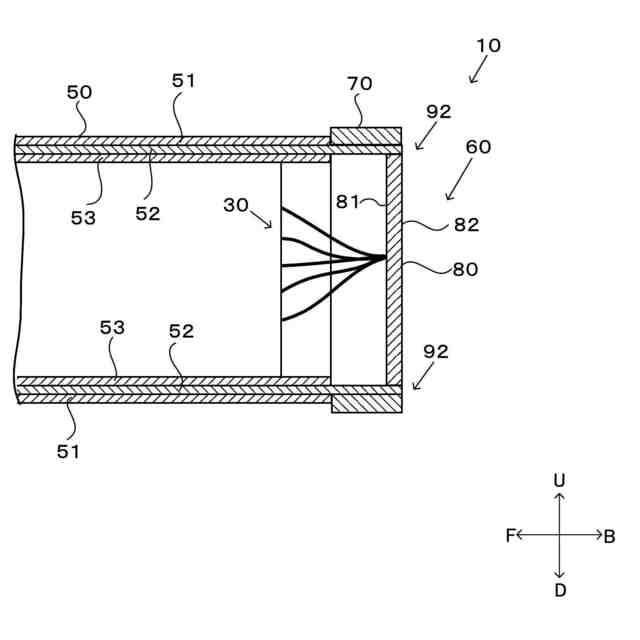

【選択図】図7
特許請求の範囲【請求項１】

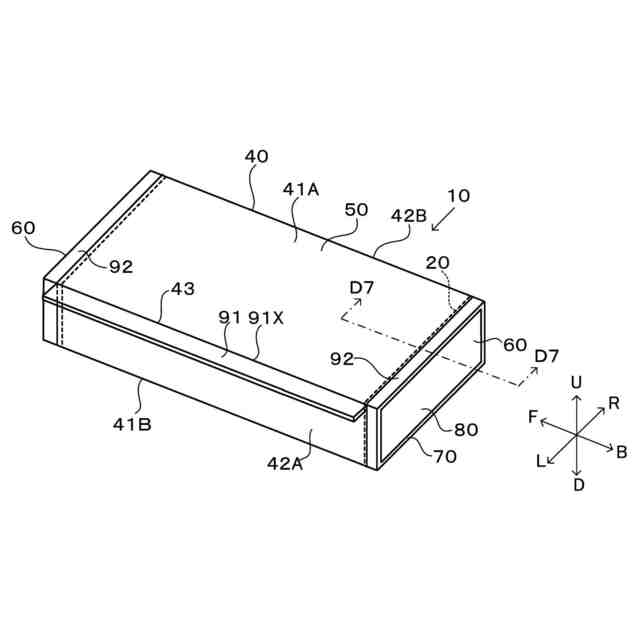

電極体と、
前記電極体を封止する外装体と、を備え、
前記外装体は、
前記電極体を包む外装フィルムと、
前記外装フィルムとともに前記電極体を封止する蓋体と、を有し、
前記外装フィルムは、金属材料を含んで構成されるバリア層を含み、
前記蓋体は、金属材料を含んで構成される部分を含み、
前記外装フィルムの前記バリア層と、前記蓋体の金属材料を含んで構成される部分とが、直接的に接合される
蓄電デバイス。
続きを表示（約 990 文字）【請求項２】
前記外装フィルムのうちの前記蓋体の金属材料を含んで構成される部分と接合される部分は、前記バリア層の単層である
請求項１に記載の蓄電デバイス。
【請求項３】
前記外装フィルムは、前記バリア層に積層される他の層を含み、
前記外装フィルムのうちの前記蓋体の金属材料を含んで構成される部分と接合される部分は、前記他の層から前記バリア層が部分的に露出した部分である
請求項１に記載の蓄電デバイス。
【請求項４】

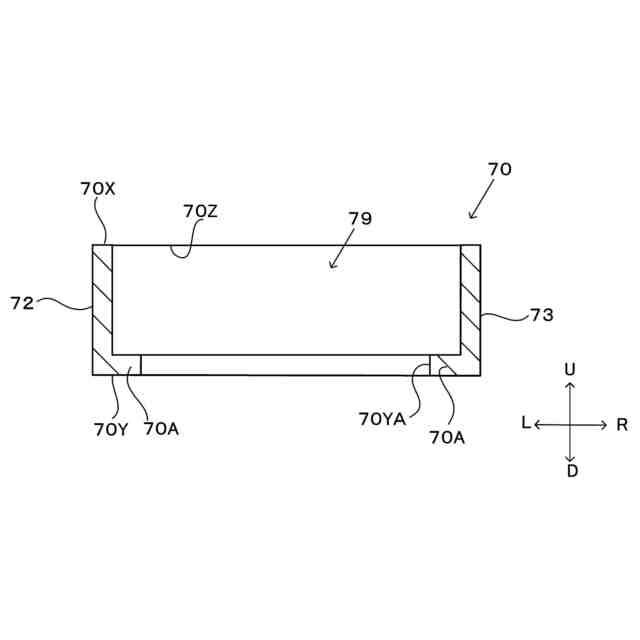

前記蓋体は、
被覆体と、
前記被覆体と接合される蓋本体と、を有し、
前記被覆体および前記蓋本体の少なくとも一方は、金属材料を含んで構成され、
前記外装体は、前記被覆体と前記蓋本体とによって前記外装フィルムが挟まれた封止部を有し、
前記外装フィルムの前記バリア層は、前記封止部において、前記被覆体および前記蓋本体のうちの金属材料を含んで構成される部分と直接的に接合される
請求項１～３のいずれか一項に記載の蓄電デバイス。
【請求項５】

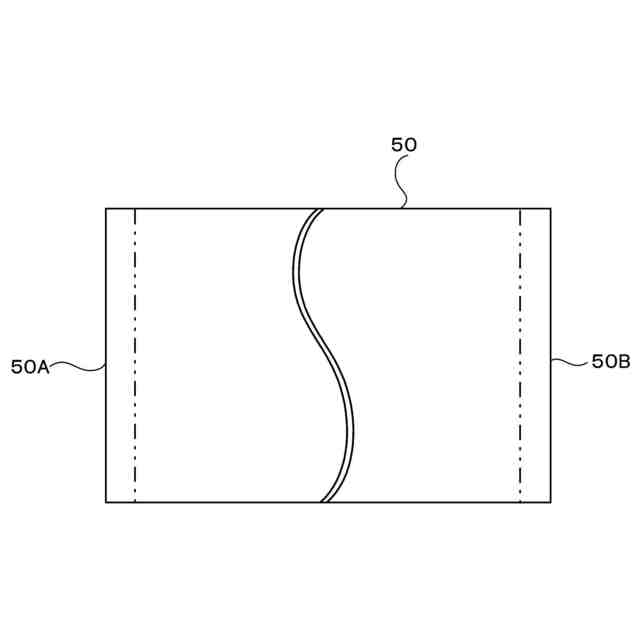

蓄電デバイスの外装体として用いられる外装フィルムであって、
前記外装体は、金属材料を含んで構成される蓋体を有し、
前記外装フィルムは、
金属材料を含んで構成されるバリア層を含み、
前記蓋体のうちの前記金属材料を含んで構成される部分と接合される部分は、前記バリア層の単層である、または、他の層から前記バリア層が部分的に露出している
外装フィルム。
【請求項６】
蓄電デバイスの製造方法であって、
前記蓄電デバイスは、
電極体と、
前記電極体を封止する外装体と、を備え、
前記外装体は、
前記電極体を包む外装フィルムと、
前記外装フィルムとともに前記電極体を封止する蓋体と、を有し、
前記外装フィルムは、金属材料を含んで構成されるバリア層を含み、
前記蓋体は、金属材料を含んで構成される部分を含み、
前記蓄電デバイスの製造方法は、
前記外装フィルムの前記バリア層と、前記蓋体の金属材料を含んで構成される部分とを、直接的に接合する工程を含む
蓄電デバイスの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、蓄電デバイス、外装フィルム、および、蓄電デバイスの製造方法に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１は、蓄電デバイスの一例を開示している。この蓄電デバイスは、電極体と、電極体を封止する外装体と、を備える。外装体は、電極体を包む外装フィルムと、外装フィルムと接合される蓋体と、を備える。外装フィルムと蓋体とは、ヒートシールによって接合される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１２３６８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記蓄電デバイスでは、外装フィルムと蓋体との間から外装体の内部に水分が侵入するおそれがある。このため、上記蓄電デバイスは、水分バリア性について、なお改善の余地がある。
【０００５】
本発明は、水分バリア性が高い蓄電デバイス、この蓄電デバイスに用いられる外装フィルム、および、この蓄電デバイスの製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の第１観点に係る蓄電デバイスは、電極体と、前記電極体を封止する外装体と、を備え、前記外装体は、前記電極体を包む外装フィルムと、前記外装フィルムとともに前記電極体を封止する蓋体と、を有し、前記外装フィルムは、金属材料を含んで構成されるバリア層を含み、前記蓋体は、金属材料を含んで構成される部分を含み、前記外装フィルムの前記バリア層と、前記蓋体の金属材料を含んで構成される部分とが、直接的に接合される。
【０００７】
本発明の第２観点に係る蓄電デバイスは、第１観点に係る蓄電デバイスであって、前記外装フィルムのうちの前記蓋体の金属材料を含んで構成される部分と接合される部分は、前記バリア層の単層である。
【０００８】
本発明の第３観点に係る蓄電デバイスは、第１観点に係る蓄電デバイスであって、前記外装フィルムは、前記バリア層に積層される他の層を含み、前記外装フィルムのうちの前記蓋体の金属材料を含んで構成される部分と接合される部分は、前記他の層から前記バリア層が部分的に露出した部分である。
【０００９】
本発明の第４観点に係る蓄電デバイスは、第１観点～第３観点のいずれか１つに係る蓄電デバイスであって、前記蓋体は、被覆体と、前記被覆体と接合される蓋本体と、を有し、前記被覆体および前記蓋本体の少なくとも一方は、金属材料を含んで構成され、前記外装体は、前記被覆体と前記蓋本体とによって前記外装フィルムが挟まれた封止部を有し、前記外装フィルムの前記バリア層は、前記封止部において、前記被覆体および前記蓋本体のうちの金属材料を含んで構成される部分と直接的に接合される。
【００１０】
本発明の第５観点に係る外装フィルムは、蓄電デバイスの外装体として用いられる外装フィルムであって、前記外装体は、金属材料を含んで構成される蓋体を有し、前記外装フィルムは、金属材料を含んで構成されるバリア層を含み、前記蓋体のうちの前記金属材料を含んで構成される部分と接合される部分は、前記バリア層の単層である、または、他の層から前記バリア層が部分的に露出している。
（【００１１】以降は省略されています）
