公開番号2025059556
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023169708
出願日2023-09-29
発明の名称傘
出願人個人
代理人個人
主分類A45B 9/02 20060101AFI20250403BHJP(手持品または旅行用品)
要約【課題】傘を畳んでいる状態で持ち運ぶ際に、他の用途に両手が使えて邪魔にならない傘を提供する。
【解決手段】

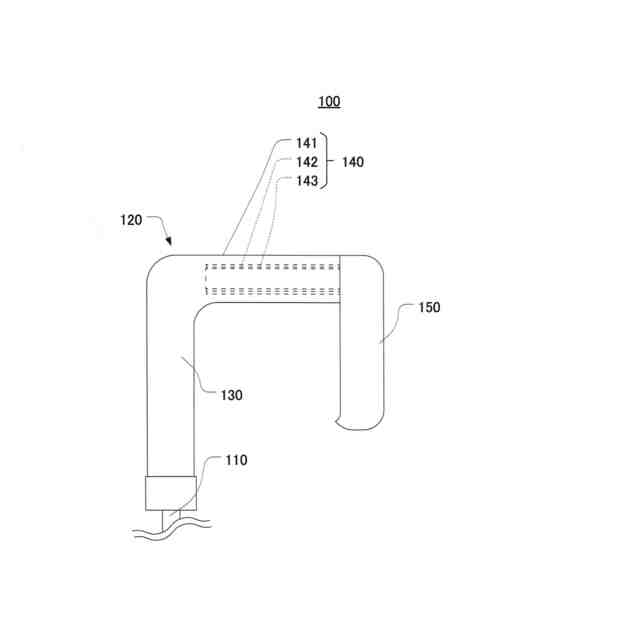

傘100は、生地を支持する骨部と、骨部を開閉可能に支持するシャフト部110と、シャフト部110の先端に設けられるハンドル部120と、を備え、ハンドル部120は、シャフト部110に沿って延設する握り部130と、握り部130に連接され、握り部130の延設方向とは異なる方向に直線的に伸縮する伸縮部140と、伸縮部140に連接され、伸縮部140の伸縮により握り部130との間隔が変わるフック部150と、を備えたことを特徴とする。よって、傘を畳んでいる状態で持ち運ぶ際に、伸縮部を伸ばして肩に掛けられるため、荷物を両手で持ったり、電車のつり革につかまってスマホの操作をしたりなど、他の用途に両手が使えて邪魔にならない傘を提供できる。
【選択図】図1

特許請求の範囲【請求項１】
生地を支持する骨部と、骨部を開閉可能に支持するシャフト部と、前記シャフト部の先端に設けられるハンドル部と、を備えた傘であって、
前記ハンドル部は、
前記シャフト部に沿って延設する握り部と、
前記握り部に連続して設けられ、前記握り部の延設方向とは異なる方向に直線的に伸縮する伸縮部と、
前記伸縮部に連続して設けられ、前記伸縮部の伸縮により前記握り部との間隔が変わるフック部と、
を備えたことを特徴とする、傘。
続きを表示（約 890 文字）【請求項２】
前記伸縮部は、
一端が前記握り部及び前記フック部の少なくともいずれか一方に連結され、他端が開口された中空部を備えた中間部と、

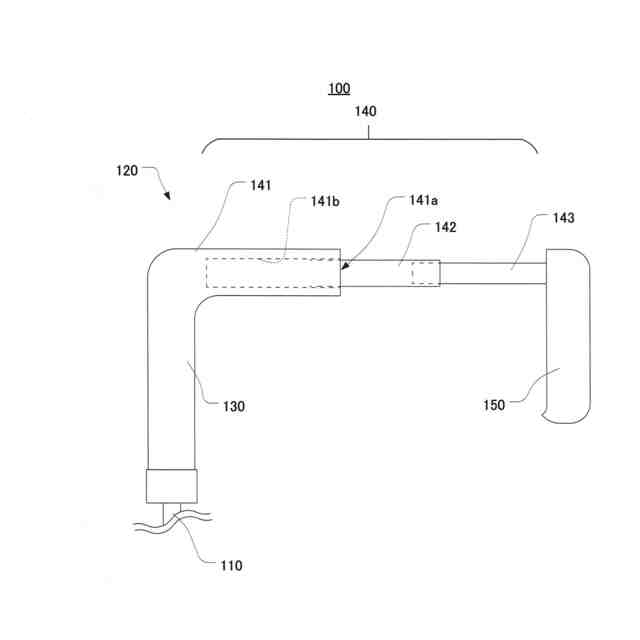

前記中間部の開口を介して前記中空部に出没可能に収容される延伸部と、を備えたことを特徴とする、請求項１に記載の傘。
【請求項３】
複数の前記延伸部が径方向に重複して設けられており、複数の前記延伸部が前記中間部の開口から順次突出していくことを特徴とする、請求項２に記載の傘。
【請求項４】

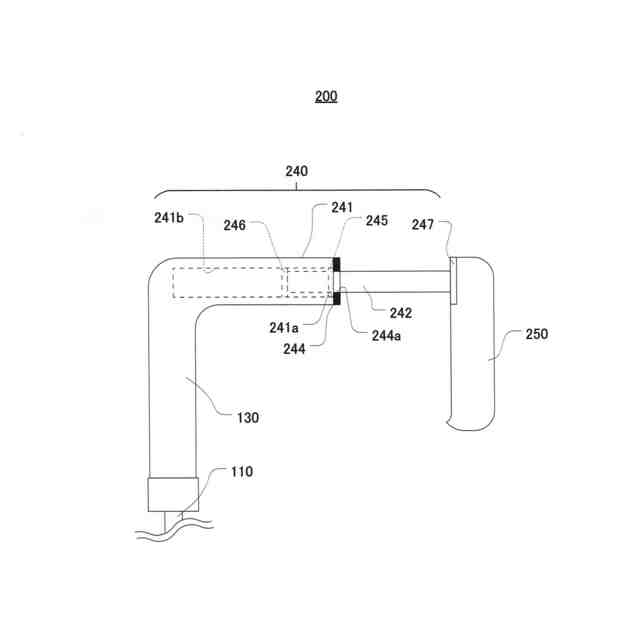

前記中間部の他端には、磁石部が設けられており、
前記延伸部に設けられるスチール部が前記磁石部に吸着して、前記延伸部の前記中間部から突出した状態又は前記中間部に収容された状態が保持されることを特徴とする、請求項２に記載の傘。
【請求項５】
前記延伸部を任意の長さに出没させた位置で前記中間部に固定可能な固定手段が設けられていることを特徴とする、請求項２に記載の傘。
【請求項６】

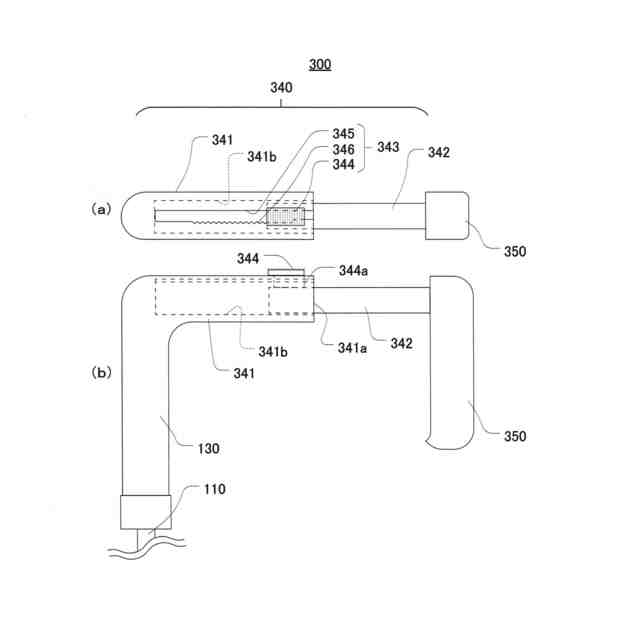

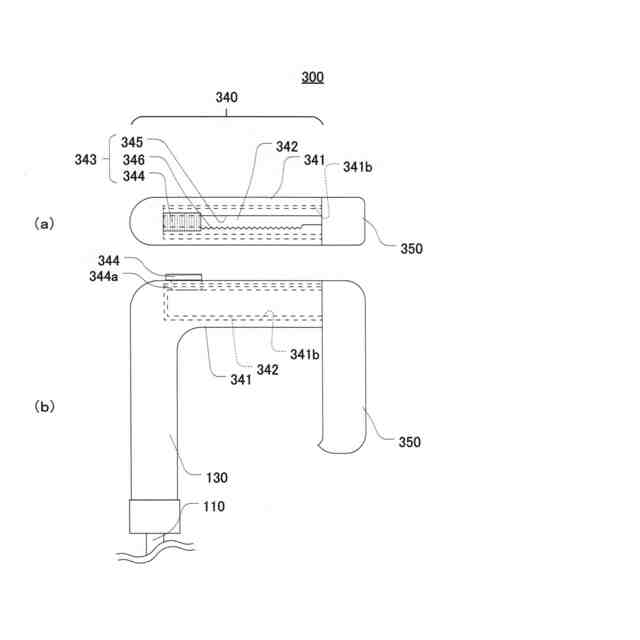

前記固定手段は、
前記延伸部に設けられ、前記延伸部の出没方向への移動を操作可能な移動ツマミと、
前記中間部に設けられ、前記移動ツマミの移動をガイドするガイド部と、
前記ガイド部に設けられ、前記移動ツマミを係止する係止部と、
を備えたことを特徴とする、請求項５に記載の傘。
【請求項７】

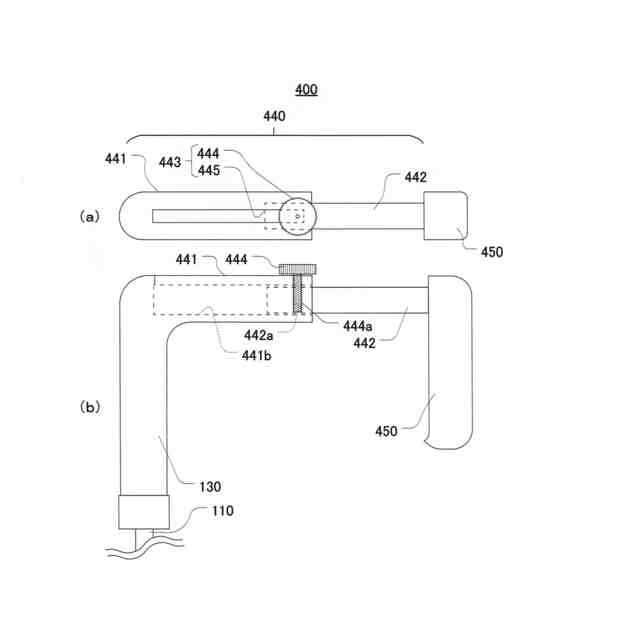

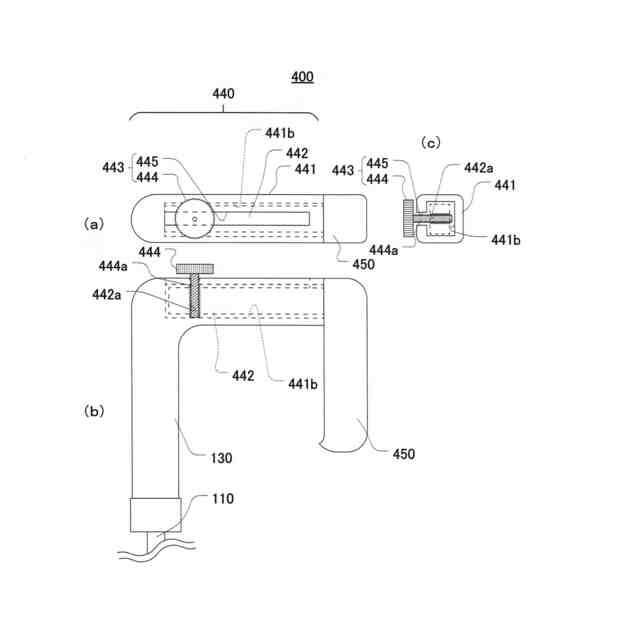

前記固定手段は、
前記延伸部に設けられ、前記延伸部の出没方向への移動を操作可能であるとともに、回転操作によって前記延伸部の移動を規制可能な回転ツマミと、
前記中間部に設けられ、前記回転ツマミの移動をガイドするガイド部と、
を備えたことを特徴とする、請求項５に記載の傘。
【請求項８】

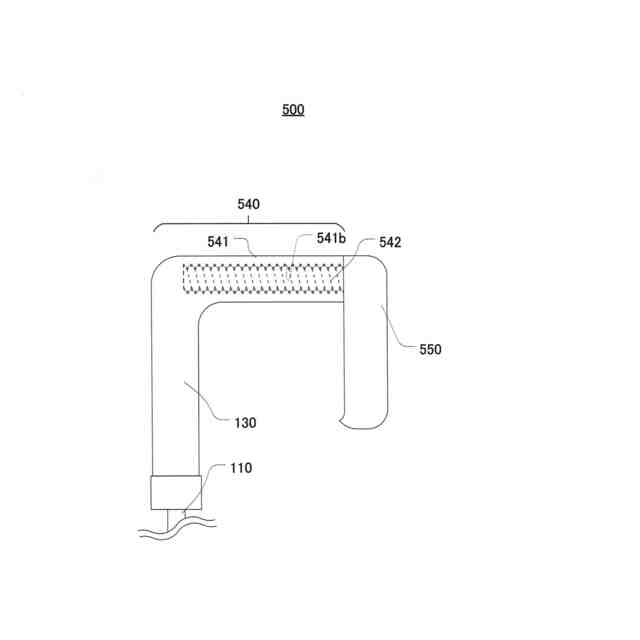

前記固定手段は、
前記中空部の一端から他端の開口まで連続して形成された雌ネジ穴と、
前記延伸部の外周に形成され、前記雌ネジ穴に螺合する雄ネジと、
によって構成されることを特徴とする、請求項５に記載の傘。

発明の詳細な説明【技術分野】
【０００１】
本発明は、傘に係り、特にシャフトの先端に設けられるハンドルに特徴を有する傘に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来の傘として、非特許文献１に開示されるものが知られている。同文献に開示される傘は、傘を畳んでいる状態で持ち運ぶ際は、一方の手で持つ必要がある。
【先行技術文献】
【非特許文献】
【０００３】
インターネットＵＲＬ（https://ja.wikipedia.org/wiki/%E5%82%98）
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記非特許文献１に開示されるような従来の傘では、傘を畳んでいる状態において荷物を持ち運ぶ際に、一方の手が傘で塞がる。このため、荷物が両手にあったり、バスや電車のつり革につかまっているときにスマホを操作したりすると、傘の仮置き場所としての適切な置き場所がなく、傘が邪魔になるという問題がある。特にスマホにおいては、電車内等で立っている際にもスマホを見ている姿が多く散見され、いまや、どのような環境であってもスマホは手放せないものとなっている。
【０００５】
そこで本発明は、このような問題に鑑みてなされたもので、その目的とするところは、傘を畳んでいる状態で持ち運ぶ際に、他の用途に両手が使えて邪魔にならない傘を提供することにある。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明によれば、生地を支持する骨部と、骨部を開閉可能に支持するシャフト部と、前記シャフト部の先端に設けられるハンドル部と、を備えた傘であって、前記ハンドル部は、前記シャフト部に沿って延設する握り部と、前記握り部に連続して設けられ、前記握り部の延設方向とは異なる方向に直線的に伸縮する伸縮部と、前記伸縮部に連続して設けられ、前記伸縮部の伸縮により前記握り部との間隔が変わるフック部と、を備えたことを特徴とする、傘が提供される。
【０００７】
かかる構成によれば、傘を畳んでいる状態で持ち運ぶ際に、両手がふさがっている際は、ハンドルの伸縮部を伸ばして傘を肩に掛けておくことができ、他の用途に両手が使えて邪魔にならずに傘を持ち運ぶことができる。
【０００８】
本発明は様々な応用が可能である。以下の応用例は、適宜組み合わせて実施できる。
例えば、前記伸縮部は、一端が前記握り部及び前記フック部の少なくともいずれか一方に連結され、他端が開口された中空部を備えた中間部と、前記中間部の開口を介して前記中空部に出没可能に収容される延伸部と、を備えてもよい。
【０００９】
前記伸縮部は、前記中間部の一端が前記握り部及び前記フック部の少なくともいずれか一方に連結されて伸縮可能になる点について、伸縮可能な３通りの構成について説明する。
【００１０】
１つ目の構成として、前記伸縮部は、前記中間部の一端が前記握り部に連結され、他端が開口された中空部を備えた中間部と、前記中間部の開口を介して前記中空部に出没可能に収容される延伸部と、を備えてもよい。かかる構成により、ハンドル部の前記フック部と前記延伸部が一体となり前記開口から前記伸縮部を直線的に伸縮させることができる。よって、ハンドル部において前記フック部が伸縮方向に移動可能となる。
（【００１１】以降は省略されています）
