公開番号2025044087
公報種別公開特許公報(A)
公開日2025-04-01
出願番号2023173242
出願日2023-09-19
発明の名称折りたたみ式提げ手。
出願人個人
代理人
主分類A45C 13/26 20060101AFI20250325BHJP(手持品または旅行用品)
要約【課題】十分な強度を有する段ボールシート状部材を用いた提げ手であって、使用時の組み立ての容易さと使い方の多様さを両立し展開及び収納が簡単な折りたたみ式提げ手を提供することを目的とする。

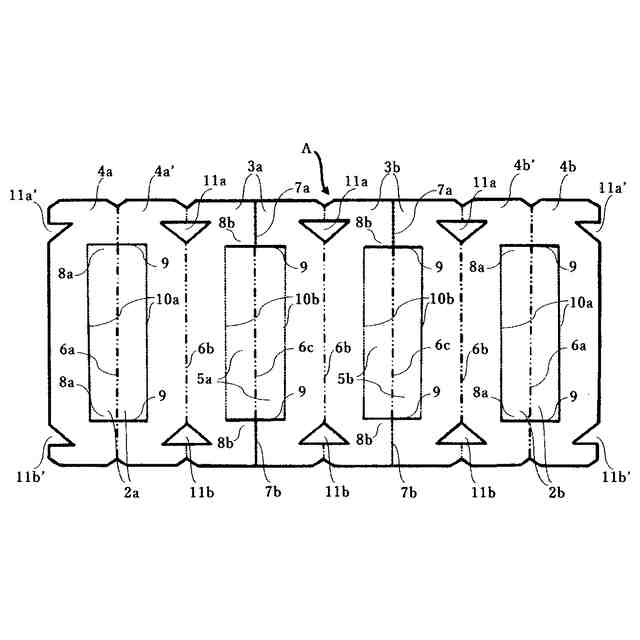

【解決手段】段ボールシートAに設けた山折り線6a及び6b及び6cと谷折り線7a及び7bを折りたたむとともに把持部底面2a及び2bに設けた係止部8aと把持部側面3a及び3bに設けた係止部8bを相互に係着させることにより本提げ手1が組み立てできる。本提げ手の各把持部の頂辺部に切り欠き口11a’及び11aと11b’及び11bが相対して形成されている。使用時はこれら切り欠き口や折り曲げ線10a及び10b部を用いて手荷物及び買い物袋を懸架する。本提げ手は製造コストや工程が低減され安価で且つ組み立ても容易であることからサービス用の提げ手として好適であり脱プラスチックとしても環境負荷が少ない。また使用後の利用価値が高いことも特徴である。
【選択図】図1
特許請求の範囲【請求項１】

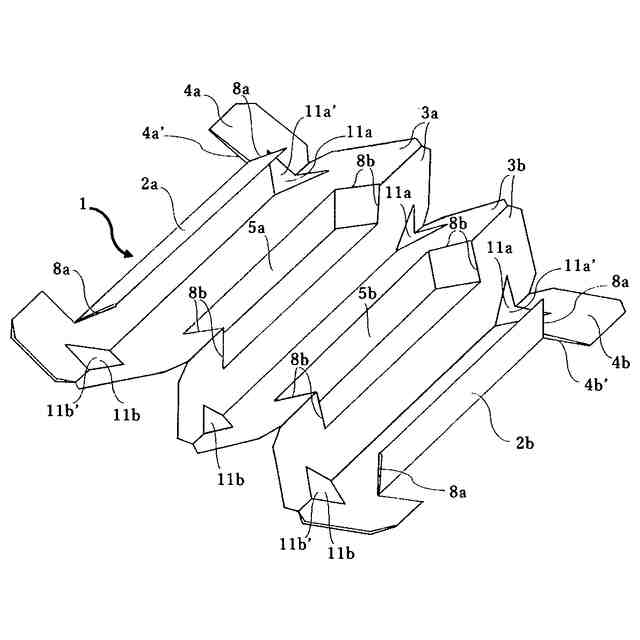

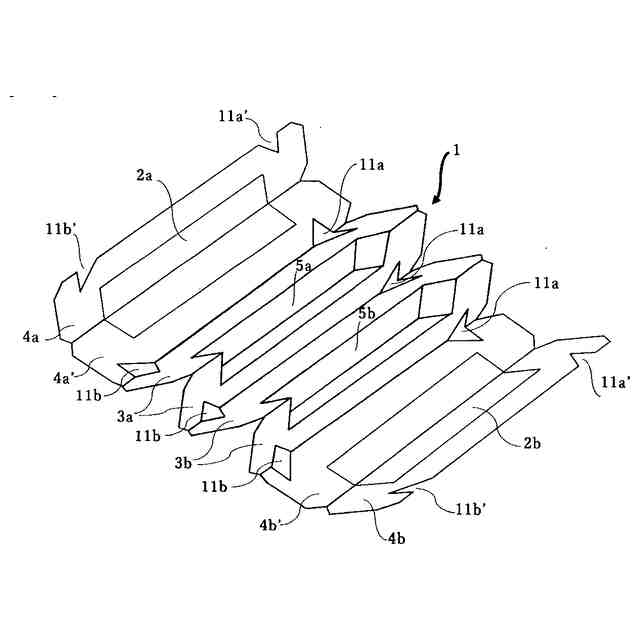

段ボールシートＡに設けた山折り線６ａ及び６ｂ及び６ｃと谷折り線７ａ及び７ｂを折りたたむとともに、把持部底面２ａ及び２ｂに設けた係止部８ａと把持部側面３ａ及び３ｂに設けた係止部８ｂを相互に係着させることにより提げ手１が組み立てられる。このような構造を特徴とする折りたたみ式提げ手。
続きを表示（約 430 文字）【請求項２】

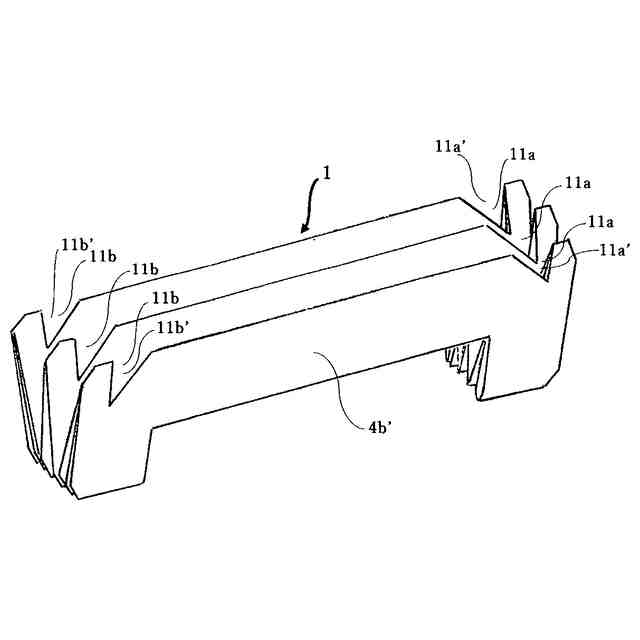

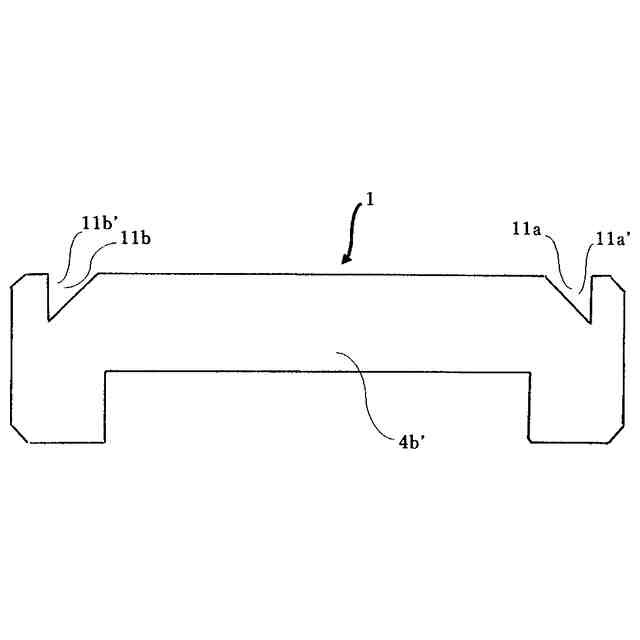

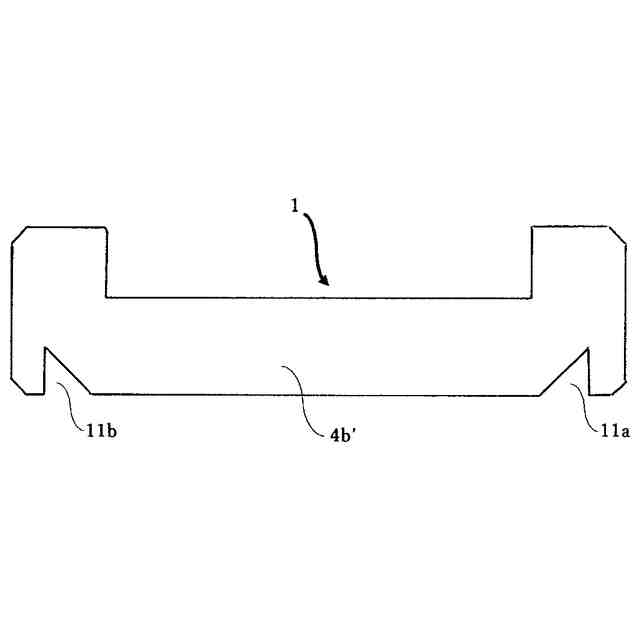

各把持部の頂辺部に切り欠き口１１ａ’及び１１ａと１１ｂ’及び１１ｂを設け、それらが相対するように形成されている。このようにすることで、使用時に把持部の頂辺部にかかる負荷が切り欠き口の間で分散され提げ手の強度や耐久性を高めることができる。このような構造を特徴とする折りたたみ式提げ手。
【請求項３】

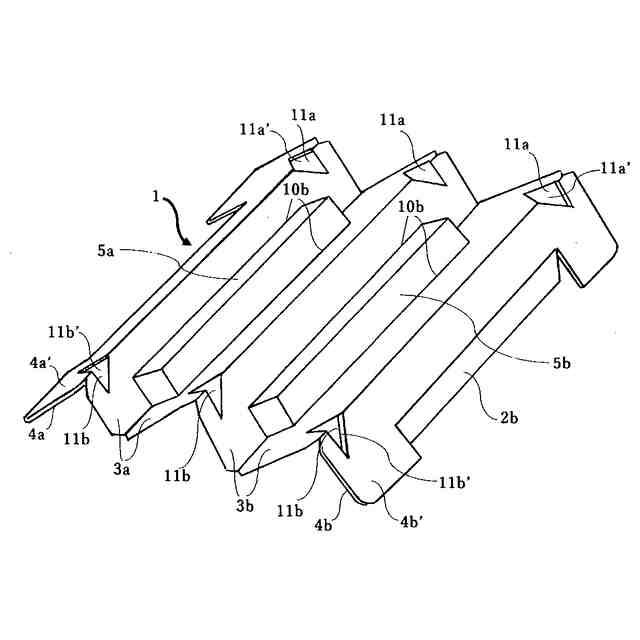

把持部側面３ａ及び３ｂに有する山折り部５ａ、５ｂを折りたたむことで、手荷物と提げ手の間に隙間を作りだす。これにより提げ手の握りやすさを向上させるとともに、横方向や捩れ方向の剛性を高め耐久性を更に向上させる効果がある。このような構造を特徴とする折りたたみ式提げ手。
【請求項４】
把持部内折り面４ａ及び４ｂを山折り線６ａで折り返すことにより、把持部内折り面４ａ’及び４ｂ’と２枚重ね構造となる。この構造は、横方向や捩れ方向の剛性も高め耐久性を向上させる効果がある。このような構造を特徴とする折りたたみ式提げ手。

発明の詳細な説明【技術分野】
【０００１】

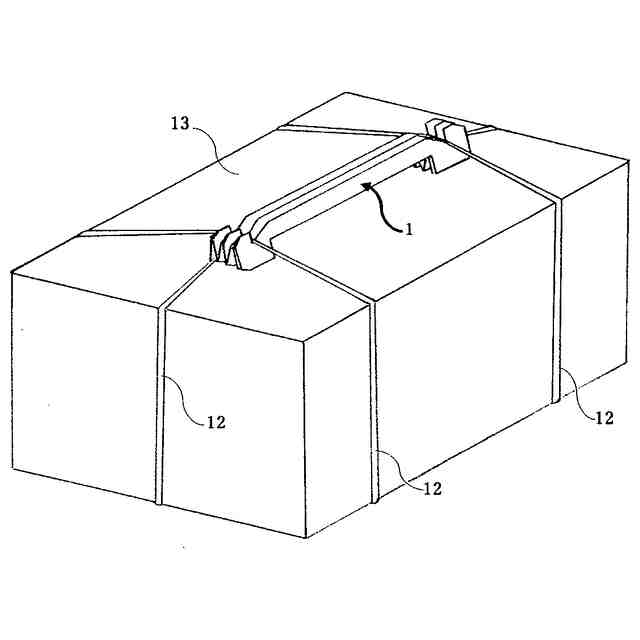

本発明は手荷物を梱包している紐や手提げの付いた買い物袋等を懸架する持ち手として使用することができる提げ手に関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
買い物した時の重い手荷物や買い物袋等を素手で吊り下げての長時間の持ち歩きは手の平に徐々に食い込む苦痛に耐えなければならない。
【０００３】
このようなことから、重い手荷物等で手の平に食い込む苦痛を緩和する提げ手も数多く販売されているが、サービス用としての提げ手は握り部と引掛け部が一体成形された使い捨てプラスチック製のもの等が従来品として知られている。
【先行技術文献】
【特許文献】
【０００４】
特許第３５９８１４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記のサービス用提げ手は、家に持ち帰ると捨ててしまうことが多い。プラスチックの大半がゴミとして燃やされ熱源などに利用されるが二酸化炭素排出の問題も深刻な環境汚染である。また、使い捨てのプラスチック製品は海や河川に流出すると分解されにくく、深刻な環境汚染を引き起す。更にはマイクロプラスチック微粒子となって海洋生物の生態系の破壊も深刻な問題である。
【０００６】
本発明の目的は、このような環境汚染を鑑みてなされたものであって、安価で再利用度も高く、脱プラスチックとして環境負荷が少ない提げ手を提供することである。
【課題を解決するための手段】
【０００７】
即ち、請求項１に記載の提げ手１は、段ボールシートＡに設けた山折り線６ａ及び６ｂ及び６ｃと谷折り線７ａ及び７ｂを折りたたむとともに、把持部底面２ａ及び２ｂに設けた係止部８ａと把持部側面３ａ及び３ｂに設けた係止部８ｂを相互に係着させることで、提げ手１が組み立てできる。このように構成したものである。
【０００８】
また、請求項２に記載の提げ手１は、各把持部の頂辺部に切り欠き口１１ａ’及び１１ａと１１ｂ’及び１１ｂを設け、それらが相対するように形成されている。このようにすることで、使用時に把持部の頂辺部にかかる負荷が切り欠き口の間で分散され提げ手１の強度や耐久性を高めることができる。また、新たに提げ手を連結させることで、横方向や捩れ方向の剛性を一層高め耐久性も更に向上させる効果がある。このような構造を特徴としたものである。
【０００９】
また、請求項３に記載の提げ手１は、把持部側面３ａ及び３ｂに有する山折り部５ａ、５ｂを折りたたむことで、手荷物と提げ手の間に隙間を作りだし、握りやすさを高めるとともに、横方向やねじれ方向の剛性も高め耐久性も向上させる効果がある。このような構造を特徴としたものである。
【００１０】
また、請求項４に記載の提げ手１は、把持部内折り面４ａ、４ｂを山折り線６ａで折り返すことにより、把持部内折り面４ａ’及び４ｂ’と２枚重ね構造となる。この２枚重ね構造は、横方向や捩れ方向に対する剛性を高め耐久性も向上させる効果がある。このような構造を特徴としたものである。
【発明の効果】
【】
以上説明したように、本発明は十分な強度を有する段ボールシートＡに、手荷物及び買い物袋を懸架する切り欠き口を設け、山折り線及び谷折り線と把持部に有する山折り部を折りたたみ、次に把持部底面に設けた係止部と把持部側面に設けた係止部を相互に係着させることにより提げ手１が組み立てられる。このような構造を特徴とする折りたたみ式提げ手である。
（【００１１】以降は省略されています）
