公開番号2024160689
公報種別公開特許公報(A)
公開日2024-11-14
出願番号2024067093
出願日2024-04-01
発明の名称傘の折り畳み式滴受け具
出願人個人
代理人
主分類A45B 25/28 20060101AFI20241107BHJP(手持品または旅行用品)
要約【課題】傘に付いた滴を気にせずに、傘を屋内に持って入ることができる傘の折り畳み式滴受け具を提供する。
【解決手段】傘の折り畳み式滴受け具は、柔軟性のある素材でできている折り畳むことのできる下部カップ2と、底面の中央に放射状の切り込み4が入り複数の穴5と複数の溝8が設けられている上部カップ3を一体化させている。使用時は、傘の石突きを上部カップ3の放射状の切り込み4に差し込み、放射状の切り込み4が内側に折れ込み、受け具が石突きに保持される。傘を使用後、傘に付いた滴は上部カップ3の穴5を通過し下部カップ2に溜る。傘をさせば、下部カップ2に溜った滴は上部カップ3の溝8及び穴5から自然に流れ出る。下部カップ2は折り畳み式なのでコンパクトに収納でき、他の傘に簡単に付け替えることができる。
【選択図】図2
特許請求の範囲【請求項１】
傘の折り畳み式滴受け具１であって、柔軟性のある素材でできた折り畳むことのできる下部カップ２と、底面の中央に放射状の切り込み４と複数の穴５と、側面に滴が流れる複数の溝８が設けられている上部カップ３の放射状の切り込み４は、傘６の石突き７を差し込むと、切り込み４が内側に折れ込み、傘６を保持し複数の溝８と穴５は傘６を閉じた時に傘６についた滴を下部カップ２に通過させることを特徴とした傘の折り畳み式滴受け具。

発明の詳細な説明【技術分野】
【０００１】
本発明の傘の折り畳み式滴受け具は傘を閉じる時傘についている滴を受け止めることができる器具に関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
本発明の傘の折り畳み式滴受け具は傘を閉じて屋内に入る時使用するものであるが、多くは入口にある傘用ビニール袋に入れるが、入れにくいだけでなく、使用済みのビニール袋が回収箱からあふれている光景を目にすることがある。また様々な滴受け具のアイデアがあるが実際に使用している人を見ない。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
雨の日に屋内に入る時滴の付いた傘をビニール袋に入れたり傘立てに入れたりするが、ビニール袋の場合は口が開きにくく入れづらい。その上使用済みのビニール袋はＳＤＧＳの観点から好ましくない。傘立てに入れた場合は、傘の取り違いが生ずることがある。
【課題を解決するための手段】
【０００４】
傘の折り畳み式滴受け具は柔軟性のある素材でできた折り畳みできる下部カップと底面の中央に放射状の切り込みとその周りに滴を通す複数の溝と穴を有した上部カップを一体化させたことを特徴とする。
【発明の効果】
【０００５】
本発明は傘の出番が多い日本で屋内に入る時傘に付いた滴を気にせずに持って入ることができる。
【図面の簡単な説明】
【０００６】
傘の折り畳み式滴受け具

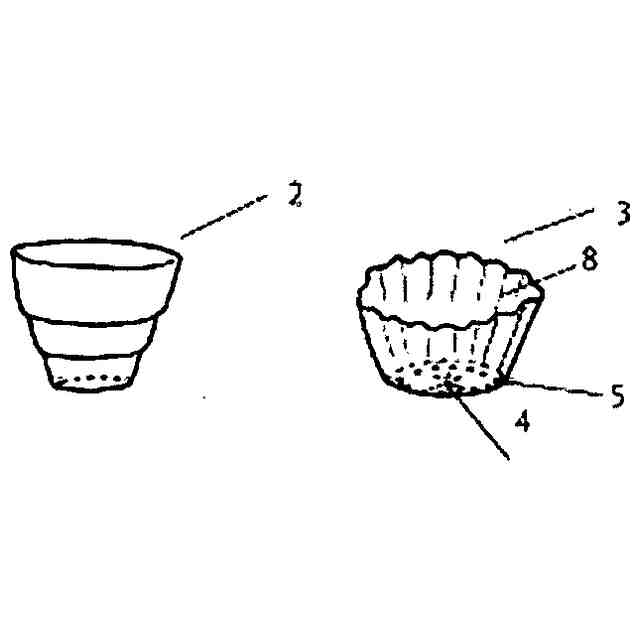

傘の折り畳み式滴受け具の分解図

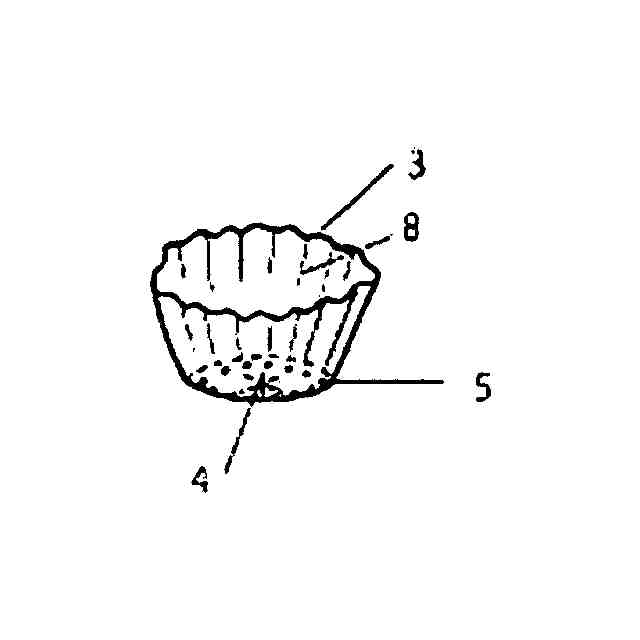

傘の折り畳み式滴受け具の上部カップの様子

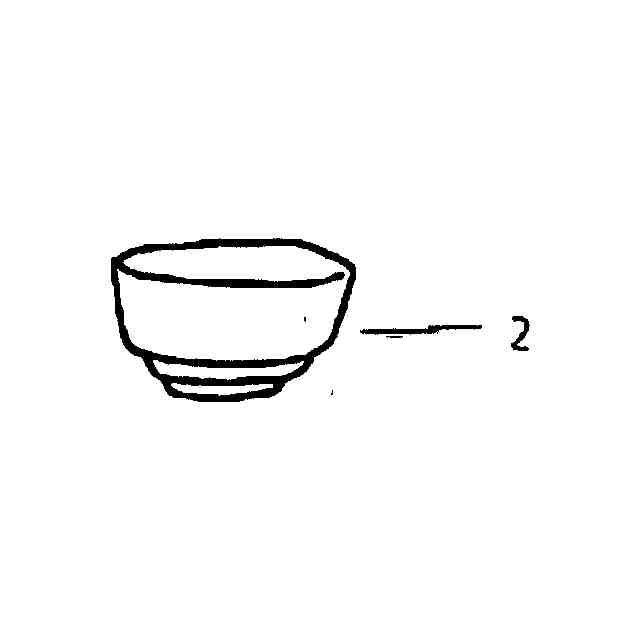

傘の折り畳み式滴受け具の下部カップを畳んだ時の様子
傘の折り畳み式滴受け具に傘を差し込んだ時の上部カップの切り込みの様子

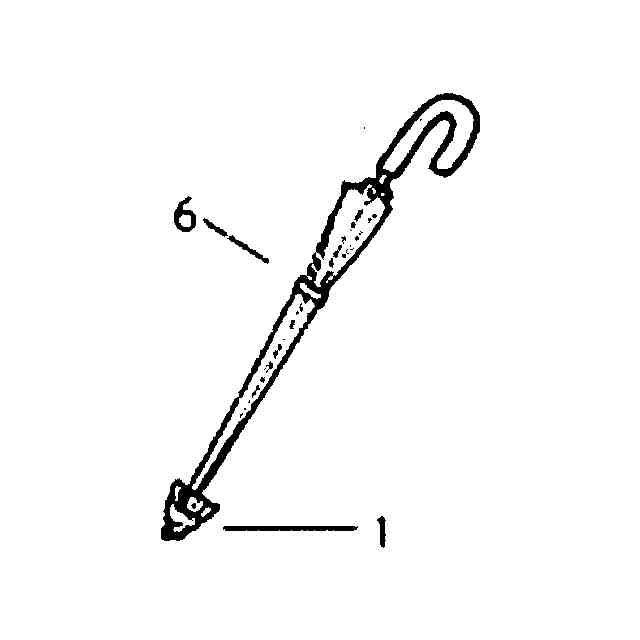

傘の折り畳み式滴受け具をセットした図

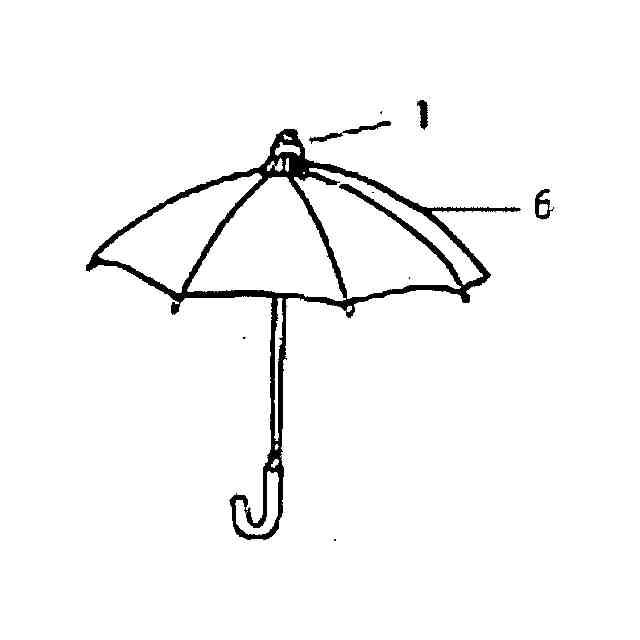

傘の折り畳み式滴受け具を開いた傘に使用している図

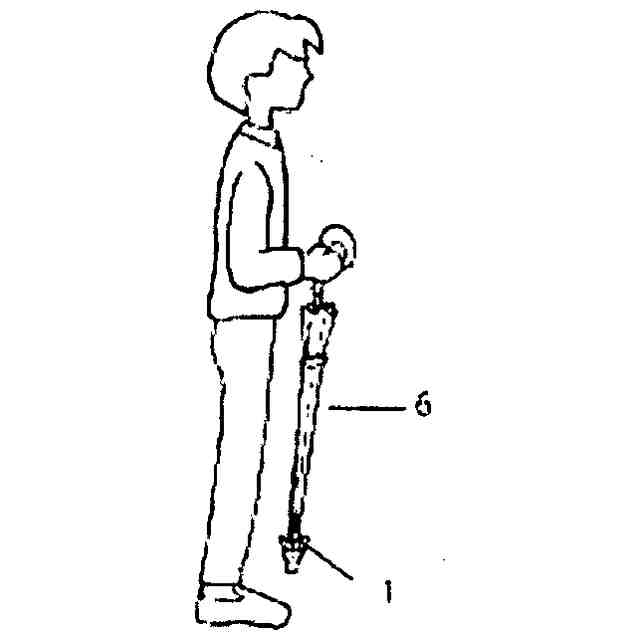

傘の折り畳み式滴受け具を閉じた傘に使用している図
【発明を実施するための形態】
【０００７】
本発明の傘の折り畳み式滴受け具は柔軟性のある上部カップと下部カップを一体化させ、傘の石突きに装着することで傘についた滴を地面に落とさない。
【０００８】
図１は傘の折り畳み式滴受け具１であって、図２は傘の折り畳み式滴受け具１を分解した図で下部カップ２は折り畳み式になっており使用後はコンパクトになる。
図３は上部カップ３の底辺の中心に放射状の石突きを保持するための切り込み４が入っておりその周りには滴を下部カップ２に通過させる穴５があり、周囲には傘６についた滴を下部カップに導く複数の溝８がある。図４は傘折り畳み式受け具１を折り畳んだ時の図である。図５は傘６の石突き７を上部カップ３の放射状の切り込み４に差し込んで上部カップ３の切り込み４が内側に折り込まれている図。
図６は傘の折り畳み式滴受け具１をセットした傘６を使用している図。図７は傘６を閉じた状態の傘の折り畳み式滴受け具１の様子の図である。下部カップ２に溜った滴は傘６をさせば流れ出る。傘の折り畳み式滴受け具１は簡単に外れないが手で引っ張ると抜け取れ他の傘に取り付け変えることができる。
【符号の説明】
【０００９】
１傘の折り畳み式滴受け具
２下部カップ
３上部カップ
４放射状切り込み
５穴
６傘
７石突き
８上部カップの溝
