公開番号2025080709
公報種別公開特許公報(A)
公開日2025-05-26
出願番号2023204259
出願日2023-11-14
発明の名称補助持ち手付き傘
出願人個人
代理人
主分類A45B 9/00 20060101AFI20250519BHJP(手持品または旅行用品)
要約【課題】 補助持ち手を付けた風対策傘を提供する。
【解決手段】 使用者が直接手で傘生地を支え安定させることが出来るよう指がかけられる環状、若しくは指がかけられる形状の補助持ち手を、隣合う親骨の中間にあたる傘生地の端部中央付近に施したことを特徴とする補助持ち手付き傘である。
【選択図】図1
特許請求の範囲【請求項1】
使用者が直接手で傘生地を支え安定させることが出来るよう指がかけられる環状、若しくは指がかけられる形状の補助持ち手を、隣合う親骨の中間にあたる傘生地の端部中央付近に施したことを特徴とする補助持ち手付き傘である。

発明の詳細な説明【技術分野】
【0001】
本発明は、傘の生地を安定させる為の補助持ち手を設けた風対策の傘に関するものである。
続きを表示(約 990 文字)【背景技術】
【0002】
従来、傘生地を2重にすることで風を通す風対策の傘があった(特許文献1参照)。
また、傘の骨の構造変更による風対策の傘があった(特許文献2参照)。
【先行技術文献】
【特許文献】
【0003】
実用新案登録第3237832号公報
特許第6981603号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
そのために次のような問題点があった。
(イ)風に煽られる生地を安定させる事が目的ではなかった。
(ロ)従来の傘より大幅に変更しなければならなかった。
本発明は、これらの問題点を解決するためになされたものである。
【課題を解決するための手段】
【0005】
傘の生地端部に長尺形状の同等素材で補強を設ける。
傘の生地に設けた補強に指がかけられる環状の補助持ち手を傘生地端中央に設ける。
以上を特徴とする風対策傘である
【発明の効果】
【0006】
風が強い時でも傘を安定してさし続けられ、傘の破損も減少でき、雨用傘では雨にも濡れにくくなる。
【図面の簡単な説明】
【0007】

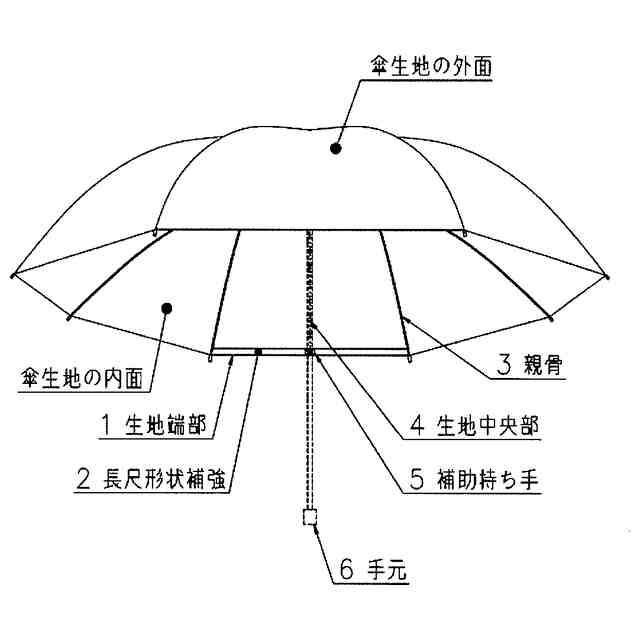

本発明の正面図である。

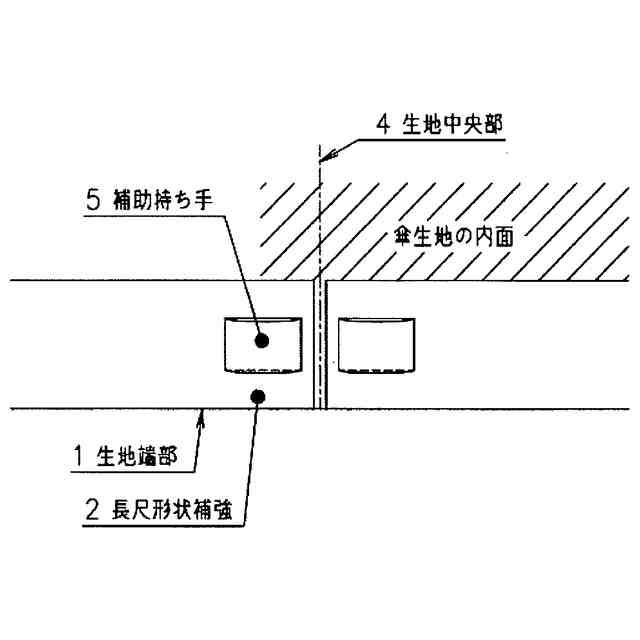

本発明の拡大図である。

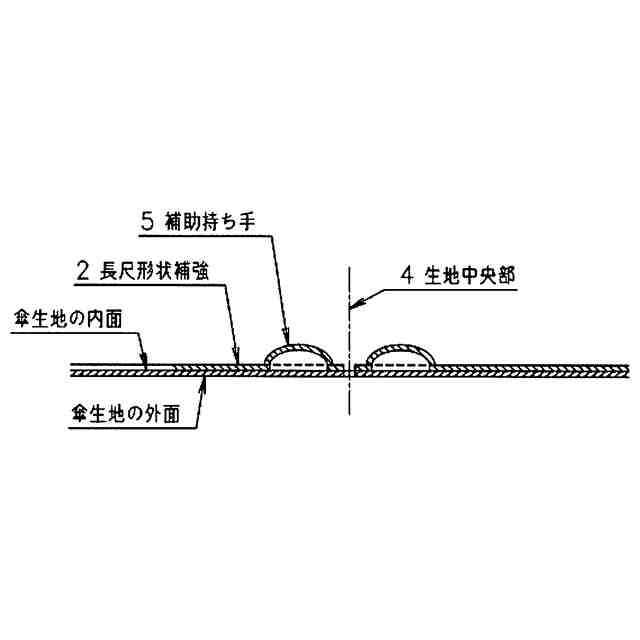

本発明の拡大断面図である。
【発明を実施するための形態】
【0008】
以下、本発明を実施するための形態について説明する。
(イ)傘生地内面の生地端部(1)に生地と同等素材で長尺形状補強(2)を親骨(3)から生地中央部(4)まで左右に設ける。
(ロ)生地中央部(4)側の長尺形状補強(2)に補助持ち手(5)となる環状を設ける。
本発明は以上のような構成である。
本発明を使用するときは、傘の手元(6)を持っている使用者が風に傘が煽られる時、あるいは煽られる前に補助持ち手(5)を持ち、可能であれば補助持ち手(5)側を風が吹いてくる方向に向け使用する
【符号の説明】
【0009】
1 生地端部
2 長尺形状補強
3 親骨
4 生地中央部
5 補助持ち手
6 手元
