発明の名称ヘアードライヤー
出願人個人
代理人
主分類A45D 20/12 20060101AFI20240911BHJP(手持品または旅行用品)
要約【課題】ヘアードライヤーの温風、冷風切り替え操作の作業能率を向上する。
【解決手段】送風の加熱、冷却装置として、ペルチェ素子6を用いペルチェ素子6の放熱側、吸熱側それぞれに高温流路、低温流路を形成し、高温流路、低温流路と送風口の連通を、パイロットバルブ25、26の開閉によって作動するバルブ機構5で切換える。
【選択図】図2
特許請求の範囲【請求項１】
送風の加熱、冷却装置として、ペルチェ素子が用いられペルチェ素子の放熱側、吸熱側それぞれに高温流路、低温流路を形成し、高温流路、低温流路と送風口の連通をバルブで切換えるヘアードライヤー。
続きを表示（約 450 文字）【請求項２】
請求項１において、バルブはグリップ部に設けられたパイロットバルブの開閉によって切り替えられる事。
【請求項３】
請求項１において、高温流路、低温流路はそれぞれ所定圧で開口するバルブを介して排気口へ連通する事。
【請求項４】
請求項１において、高温流路、低温流路はそれぞれのファンモータを持つ事。
【請求項５】
スプール弁において、弁体を小径部と大径部で構成し、弁体を大径部に設けられたベローズと、小径部に設けられたベローズによって支持し、弁体への駆動力として大径部外径と小径部外径の差分の受圧面積にスプール弁の上流圧を作用させ、大径部の端面には、スプール弁の上流と下流の間に設けたパイロット流路上に設けられた、スプールの変位に伴ってその面積が変化する絞り、もしくは固定絞りと、操作によってその絞り面積が変化するパイロット弁、これら２個の絞りの中間の圧力を作用させる構成とし、パイロット弁の操作量とスプールの変位量に所定の関係を持たせる事。

発明の詳細な説明【技術分野】
【０００１】
本発明はヘアードライヤーの温風、冷風切換え機能の改善に関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
ヘアードライヤーの使い方には、髪を乾かす事、髪の形を整える事がある。髪の形を整えるにはヘアーブラシ等で髪を所定の形に固定し、ヘアードライヤーの温風を当て加熱する。ついでヘアードライヤーをそらして髪の自然冷却を待ち、ヘアーブラシ等を外すという手順をとる。この作業では、自然冷却に時間がかかる。またヘアードライヤーを冷風に切り替えて冷却した場合もヒーターの冷却時間がかかり切り替えに時間を要する、との問題点がある。これに対し、先行文献１（図１４）では、加熱装置としてペルチェ素子２８を用い、ペルチェ素子２８への印加電圧の極性を切り替えることでペルチェ素子２８の放熱、吸熱面を切り替え、吸熱作用で冷却速度を短縮する事を提案している。
【先行技術文献】
【特許文献】
【０００３】
特開昭６０－１５３８０６
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の例では切り替え時ペルチェ素子、吸放熱板、送風流路の持つ熱容量のため、送風が所定の温度になるのに時間を要し、温風、冷風への切り替えに遅れが出てしまうと言う問題点がある。
【課題を解決するための手段】
【０００５】
送風の加熱、冷却装置としてペルチェ素子を用い、ペルチェ素子の放熱側、吸熱側それぞれに独立した送風ファンを持つ高温流路、低温流路を形成し、ペルチェ素子への印加電圧の極性を切り替えずにこの高温流路、低温流路と送風口の連通をバルブで切換える。バルブとしては、送風圧力で作動する手動のパイロット式バルブを用いる。またバルブはベローズで保持し、摺動部を持たない構造とする。
【発明の効果】
【０００６】
切り替え時ペルチェ素子、吸放熱板、送風流路の持つ熱容量による温風、冷風への切り替え遅れがなく作業能率が向上する。高温流路、低温流路に独立した送風ファンを持ちペルチェ素子の放熱、吸熱の風量が一定に保たれ温度が安定する。パイロット式であり操作性に優れる。送風圧力で作動するので、電気式に比べ安価で軽量である。
摺動部を持たない構造であり作動不良が起きにくい。
【図面の簡単な説明】
【０００７】
本発明の外形図である。
図１の断面Ａ－Ａ（高温風送風時）である。
図２の断面Ｂ－Ｂである。
図２の断面Ｃ－Ｃである。
図２の断面Ｄ－Ｄである。
図２の断面Ｅ－Ｅである。
図２の断面Ｆ－Ｆである。
図２の断面Ｇ－Ｇである。
図２の断面Ｈ－Ｈである。
図２の断面Ｉ－Ｉである。
バルブ機構の作動説明図である。
本発明の実施例（低温風送風時）である。
本発明の実施例（中温風送風時）である。
先行技術文献の実施例である。
【発明を実施するための形態】
【実施例】
【０００８】

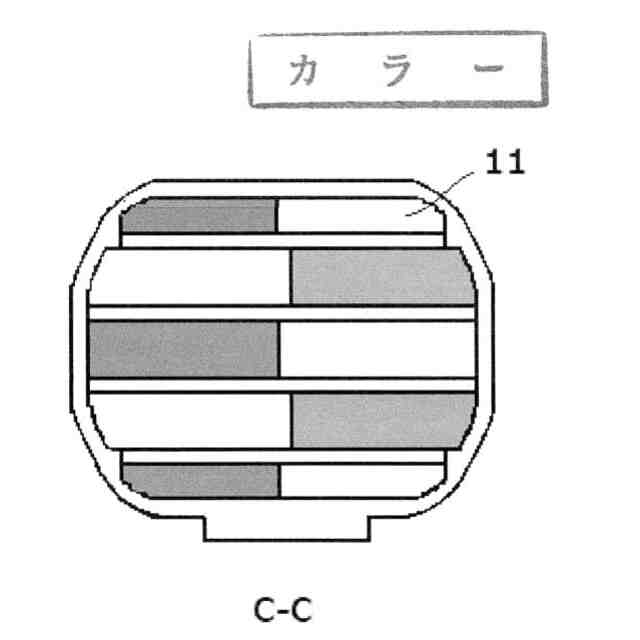

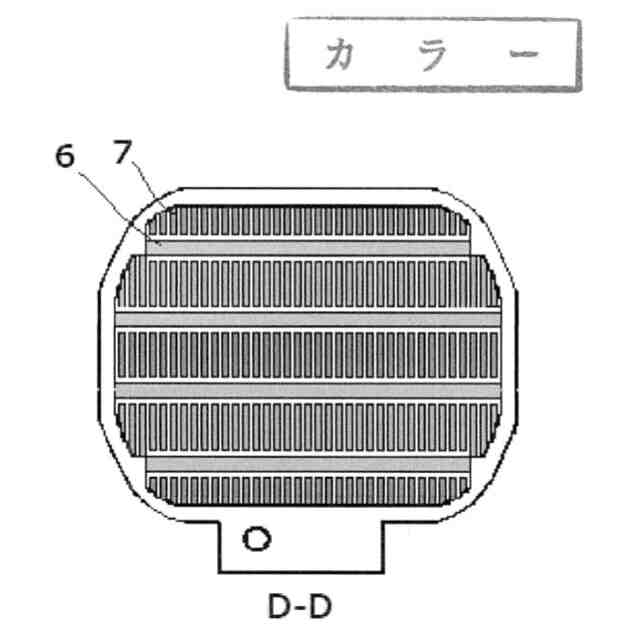

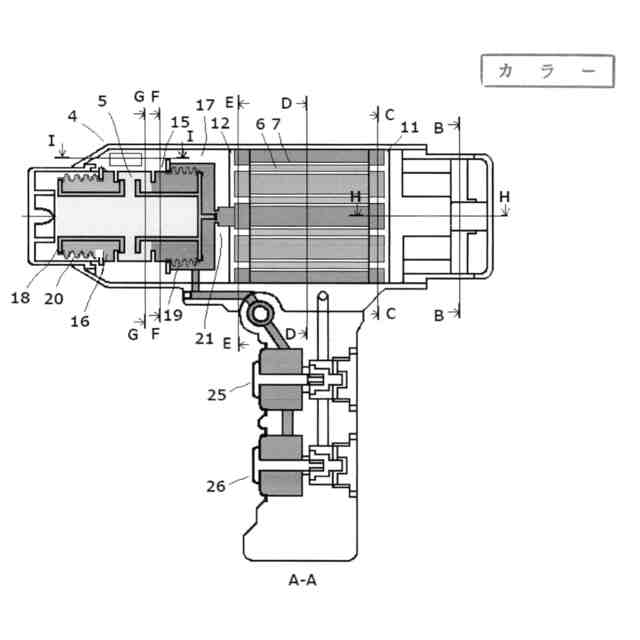

図１は、本考案の外形図である。送風口１、送風機本体２、グリップ３から構成される。図２に示すようにケース４にバルブ機構５、図５に示すペルチェ素子６とそのヒートシンク７、送風機として図９に示す高温流路用のダクテッドファンモータ８、低温流路用のダクテッドファンモータ９が組み込まれている。ダクテッドファンモータの吸入口には図３に示す整流格子１０が設けられている。ダクテッドファンモータによる送風は、図４に示す分離部材１１を介してペルチェ素子に流入し、図６に示す分離部材１２により加熱された空気が流れる高温流路１３、吸熱された空気の流れる低温流路１４となりバルブ機構５へと導かれる。
バルブ機構５は図２に示すように弁室１７、弁体１８、ベローズ１９、２０からなる。
図１１はバルブ機構の作動説明図である。弁体１８は、左端部に対して右端部が大であり、大径部はその外径部と小径部側の弁室間に設けられたベローズ１９によって受圧面積Ｓ１を持つ。弁体１８に作用する力として、右方向に受圧面積Ｓ１に高温流路１３の圧力Ｐ１が作用し、左方向に受圧面積Ｓ２に可変絞り２１の下流の圧力Ｐ２が作用する。
ベローズ２０が設けられた低温流路１４の圧力は受圧面積を持たないので推力を発生しない、弁体１８に作用する推力は、Ｐ２＝Ｐ１（高温流路の圧力）＊Ｓ１／Ｓ２で０となる。
可変絞り２１の上流は高温流路１３に連通しており、絞り２１の下流はパイロットバルブ２５、２６の絞り部を経由して外部に連通している。この構成により、圧力Ｐ２は、可変絞り２１とパイロットバルブ２５、２６の絞り部によって決まる。絞り２１はバルブ本体１８が左方向ストロークエンドで所定の大きさを持ち、右方向へのストロークにともなって絞りの大きさが増加する様になっている。
図２は、パイロットバルブ２５、２６両方とも閉の場合であり、Ｐ２＝Ｐ１（高温流路の圧力）となり、Ｐ２＞Ｐ１（高温流路の圧力）＊Ｓ１／Ｓ２でありバルブ本体１８は左方向フルストロークへと動き高温流路１３が送風口１へ導かれ高温空気が放出される。
図１２はパイロットバルブ２５が開、２６が閉の状態を示す。パイロットバルブ２５の絞り部の大きさは、バルブ本体１８のストロークが右方向へフルストロークでの可変絞り２１の大きさに対してＰ２＜Ｐ１（高温流路の圧力）＊Ｓ１／Ｓ２となる様に設定されており、バルブ本体１８は右方向ストロークエンドへと動き低温流路１４が送風口１へ導かれ低温空気が放出される。
図１３はパイロットバルブ２５が閉、２６が開の状態を示す。パイロットバルブ２６の絞り部の大きさはバルブ本体１８の右方向へのストロークが１／２での可変絞り２１の大きさに対してＰ２＝Ｐ１（高温流路の圧力）＊Ｓ１／Ｓ２となる様に設定されており、バルブ本体１８のストロークが１／２となり、高温流路１３と低温流路１４が共に送風口１へ導かれ中温風として放出される。
また、上記の様にバルブ本体１８はベローズ１９、２０で支持され、摺動部を持たないので異物による作動不良が起きない利点を持つ。
図２では、低温空気はバルブ本体１８を通らず図１０に示すバルブ２３が開口する事により排気口２４から外部へと放出される。
図１２では、高温空気はバルブ本体１８を通らず図１０に示すバルブ２２が開口する事により排気口２４から外部へと放出される。
