公開番号2025079468
公報種別公開特許公報(A)
公開日2025-05-22
出願番号2023192155
出願日2023-11-10
発明の名称風力発電装置のブレード用保護フィルム、風力発電装置のブレード、および風力発電装置
出願人大日本印刷株式会社
代理人個人,個人
主分類F03D 1/06 20060101AFI20250515BHJP(液体用機械または機関;風力原動機,ばね原動機,重力原動機;他類に属さない機械動力または反動推進力を発生するもの)
要約【課題】ブレードのエッジ部分に貼着した場合に、回転効率の低下や風切り音の発生を抑制することが可能な風力発電装置のブレード用保護フィルムを提供する。

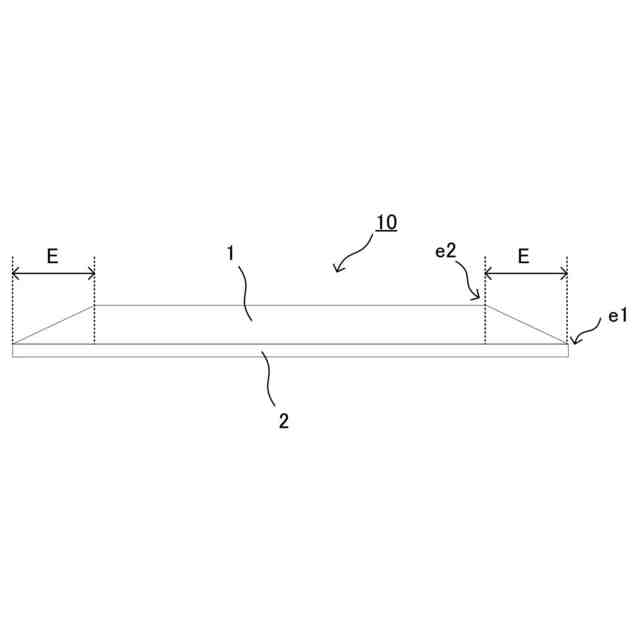

【解決手段】保護層1と、前記保護層1の一方の面に配置された接着層2と、を有し、前記保護層1の端部領域は、端部側に向かって厚みが減少するように構成されている風力発電装置のブレード用保護フィルム10。
【選択図】図1
特許請求の範囲【請求項１】

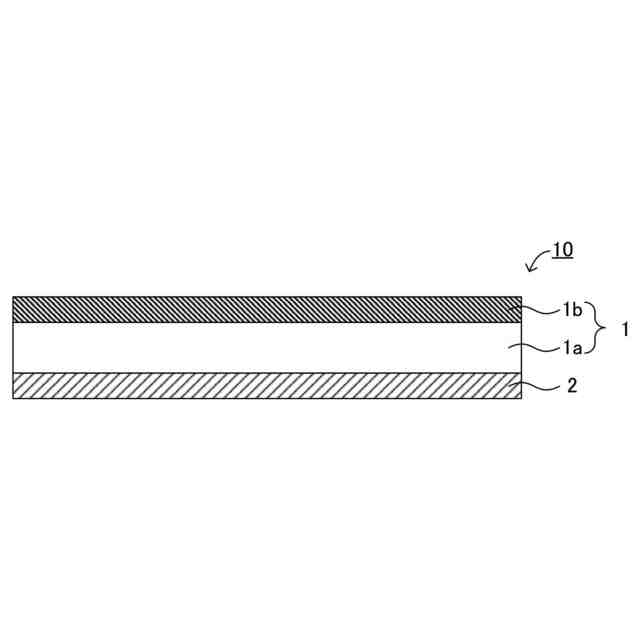

保護層と、前記保護層の一方の面に配置された接着層と、を有し、
前記保護層の端部領域は、端部側に向かって厚みが減少するように構成されている、風力発電装置のブレード用保護フィルム。
続きを表示（約 760 文字）【請求項２】
保護層と、前記保護層の一方の面に配置された接着層と、を有し、
前記保護層は、端部の厚みが、前記保護層の中央領域で最も厚みの厚い最厚部より、薄く構成されている、ブレード用保護フィルム。
【請求項３】
保護層と、前記保護層の一方の面に配置された接着層と、を有し、
前記保護層の、前記保護層の前記接着層側とは反対側の表面には、凸部、凹部、凸条、又は凹溝が複数配置されている、ブレード用保護フィルム。
【請求項４】
前記保護層は、端部の厚みが、前記保護層の中央領域で最も厚みの厚い最厚部より、薄く構成されている、請求項１に記載のブレード用保護フィルム。
【請求項５】
前記保護層の、前記保護層の前記接着層側とは反対側の表面には、凸部、凹部、凸条、又は凹溝が複数配置されている、請求項１に記載のブレード用保護フィルム。
【請求項６】
前記保護層の、前記保護層の前記接着層側とは反対側の表面には、凸部、凹部、凸条、又は凹溝が複数配置されている、請求項２に記載のブレード用保護フィルム。
【請求項７】
前記保護層の、前記保護層の前記接着層側とは反対側の表面には、凸部、凹部、凸条、又は凹溝が複数配置されている、請求項４に記載のブレード用保護フィルム。
【請求項８】
前記保護増が、ポリオレフィン樹脂を含むものである、請求項１から請求項７までのいずれかの請求項に記載のブレード用保護フィルム。
【請求項９】
表面に請求項１から請求項７までのいずれかに記載のブレード用保護フィルムを有する、風力発電装置のブレード。
【請求項１０】

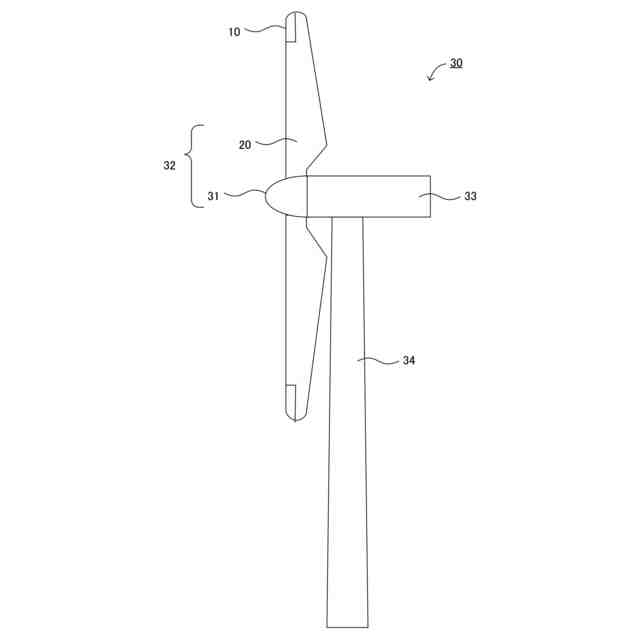

請求項９に記載のブレードを備える、風力発電装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、風力発電装置のブレード用保護フィルム、風力発電装置のブレード、および風力発電装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
風力発電装置のブレードは、太陽光による紫外線、風、雨、雪、霰、雹、雷、海水、ガス、砂、塵、埃等に曝される。また、風力発電装置のブレードは、鳥、虫、飛来物の衝突等の影響を受けることもある。このように、ブレードは、厳しい環境下にあるため、長期間の使用により、損傷、変形、表面汚染、表面剥離といった不具合が起こる。くわえて、ブレードは、高速度で回転しているため、損傷、変形、表面汚染、表面剥離の可能性も高まる。これらの不具合は、発電効率の低下を招く。最悪の場合、ブレードの折損、落下に至ることもある。
【０００３】

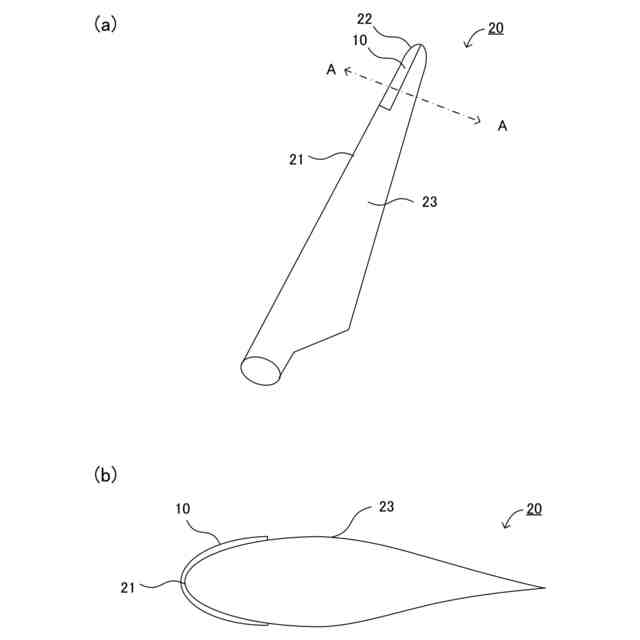

そこで、ブレードの保護のために、ブレードの表面、特にブレードのエッジ部分に保護フィルムまたは保護カバーを配置する技術が提案されている（特許文献１、２）。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０１２／１０２２９４号
特表２０１８－５０３７７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】

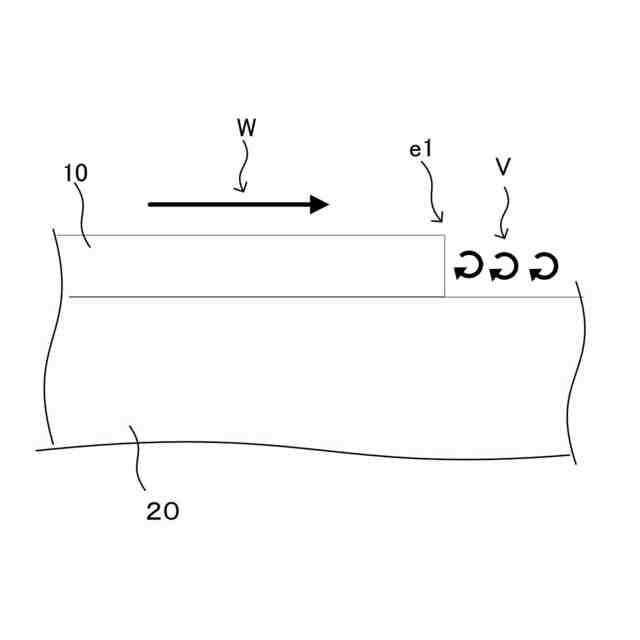

しかしながら、保護フィルムをブレードのエッジ部分に貼ると空気抵抗が大きくなり、回転効率低下や風切り音の問題が発生する場合がある等の問題があった。
【０００６】
本開示は、上記実情に鑑みてなされたものであり、ブレードのエッジ部分に貼着した場合に、回転効率の低下や風切り音の発生を抑制することが可能な風力発電装置のブレード用保護フィルムを提供することを主目的とする。
【課題を解決するための手段】
【０００７】
本開示の一実施形態は、保護層と、上記保護層の一方の面に配置された接着層と、を有し、上記保護層の端部領域は、端部側に向かって厚みが減少するように構成されている、風力発電装置のブレード用保護フィルムを提供する。
【０００８】

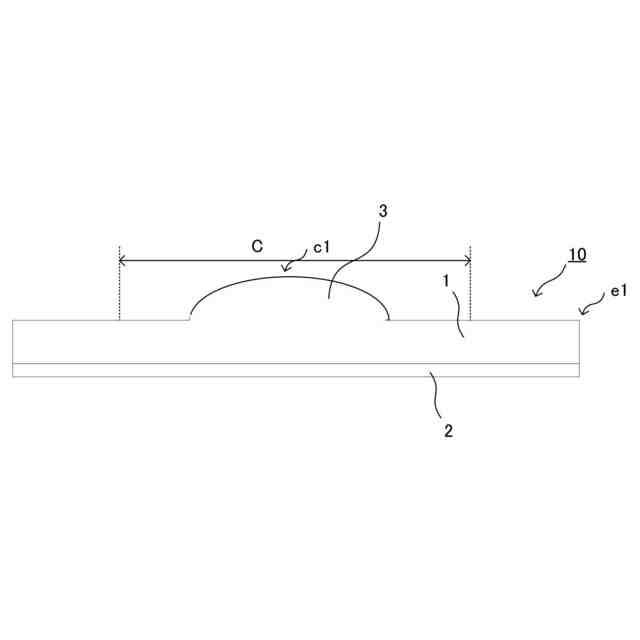

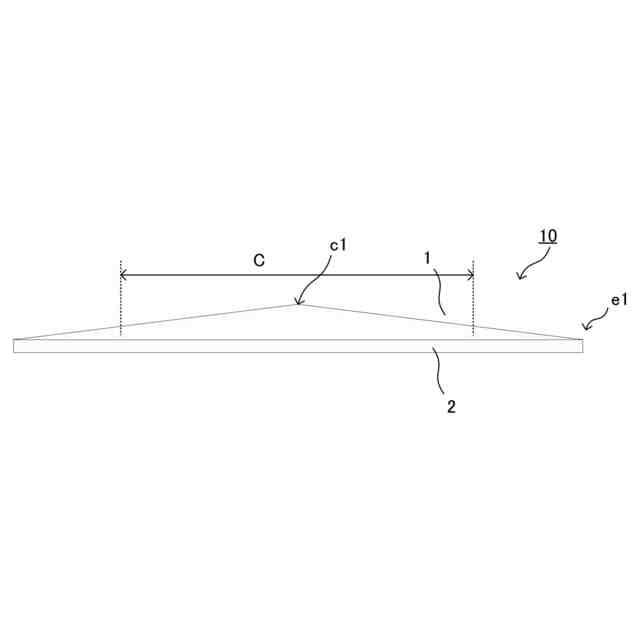

本開示の他の実施形態は、保護層と、上記保護層の一方の面に配置された接着層と、を有し、上記保護層は、端部の厚みが、上記保護層の中央領域で最も厚みの厚い最厚部より薄く構成されている、ブレード用保護フィルムを提供する。
【０００９】

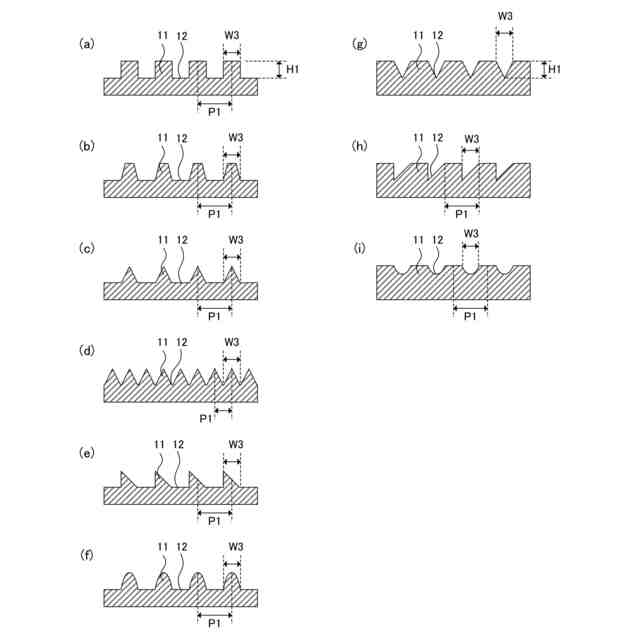

本開示の他の実施形態は、保護層と、上記保護層の一方の面に配置された接着層と、を有し、上記保護層の、上記保護層の上記接着層側とは反対側の表面には、凸部、凹部、凸条、又は凹溝が複数配置されている、ブレード用保護フィルムを提供する。
【００１０】
本開示の他の実施形態は、表面に上述のブレード用保護フィルムを有する、風力発電装置のブレードを提供する。
（【００１１】以降は省略されています）
