要約【課題】液晶層の応答性を改善する反射装置及び反射装置の製造方法を提供する。

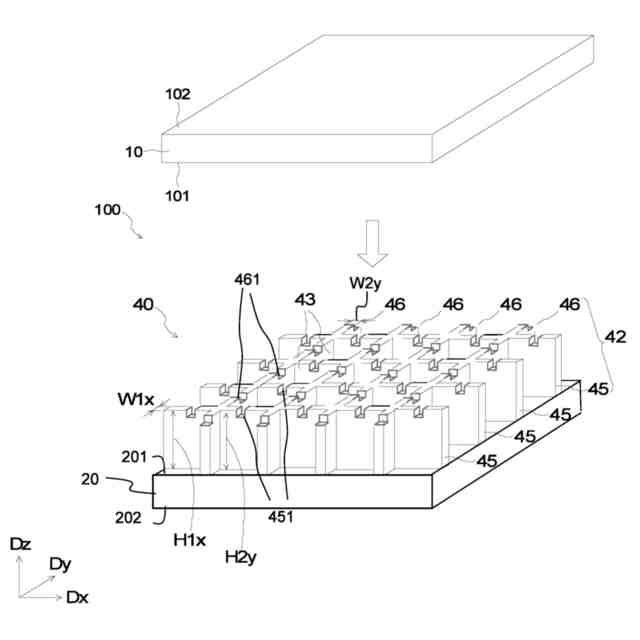

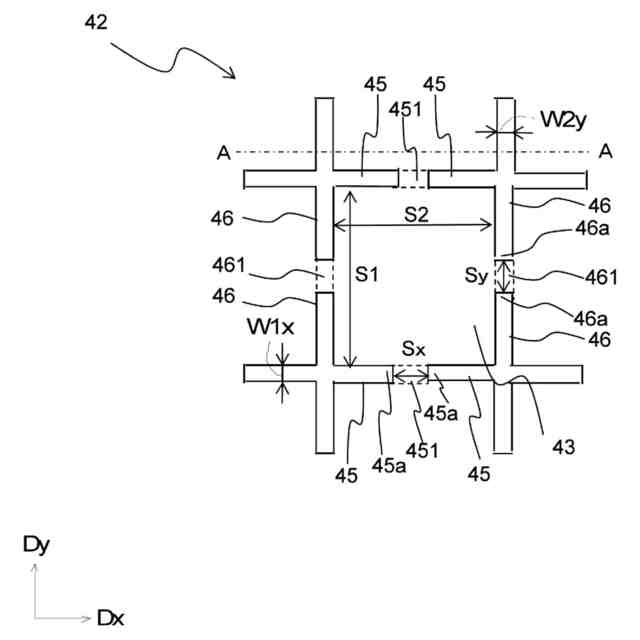

【解決手段】反射装置100は、第1表面101を含む第1電極基板10と、第1表面101に対向する第2表面201を含む第2電極基板20と、第2表面202の法線方向に沿って第2表面202から突出する壁部42と、第1電極基板10の第1表面101と第2電極基板20の第2表面201との間に位置する液晶層と、を備える。第1電極基板10は、第1表面101に位置する第1電極を含む。第2電極基板20は、第2表面201に位置する第2電極を含む。壁部42は、x方向Dxに延びる複数の第1x壁部45と、x方向Dxに交差するy方向Dyに延びる複数の第2y壁部46と、を含む。第1x壁部45は、y方向Dyに第1x壁部45を貫通する第1x貫通孔451を含む。第2y壁部46は、x方向Dxに第2y壁部46を貫通する第2y貫通孔461を含む。
【選択図】図5
特許請求の範囲【請求項１】

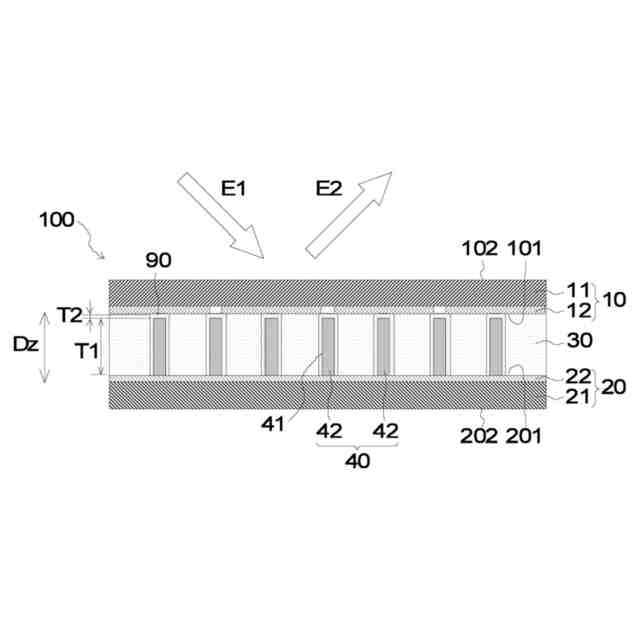

反射装置であって、
第１表面及び前記第１表面の反対側に位置する第１裏面を含む第１電極基板と、
前記第１表面に対向する第２表面及び前記第２表面の反対側に位置する第２裏面を含む第２電極基板と、

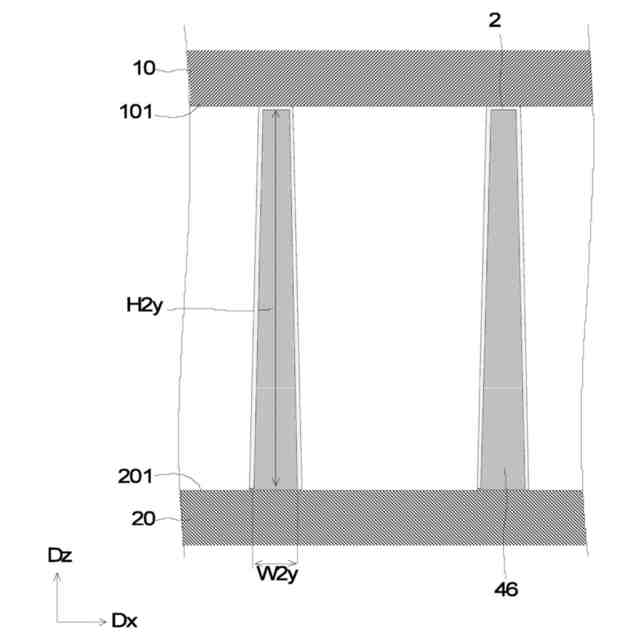

前記第２表面の法線方向に沿って前記第２表面から突出する壁部と、
前記第１電極基板の前記第１表面と前記第２電極基板の前記第２表面との間に位置する液晶層と、を備え、
前記第１電極基板は、前記第１表面に位置する第１電極と、前記第１電極を支持する第１基板と、を含み、
前記第２電極基板は、前記第２表面に位置する第２電極と、前記第２電極を支持する第２基板と、を含み、

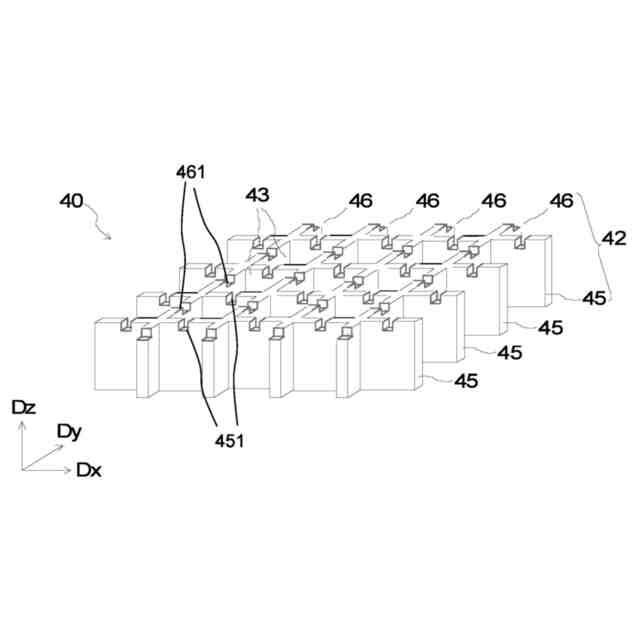

前記壁部は、平面視においてｘ方向に延びる複数の第１ｘ壁部と、平面視において前記ｘ方向に交差するｙ方向に延びる複数の第２ｙ壁部と、を含み、
平面視において、複数の前記第１ｘ壁部と複数の前記第２ｙ壁部とが交差し、前記ｙ方向において隣り合う２つの前記第１ｘ壁部と前記ｘ方向において隣り合う２つの前記第２ｙ壁部により１つのセルが区画され、複数の前記第１ｘ壁部及び複数の前記第２ｙ壁部によって区画された複数のセルが構成された空間に、前記液晶層が位置し、

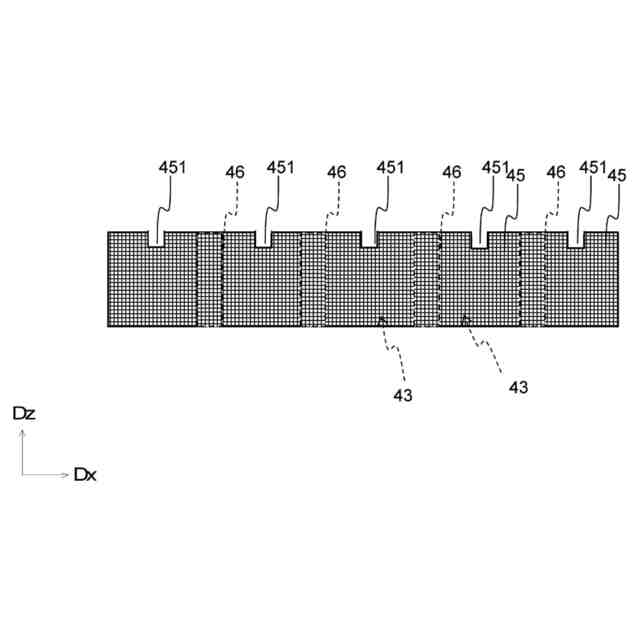

前記第１ｘ壁部は、前記ｙ方向に前記第１ｘ壁部を貫通する第１ｘ貫通孔を含み、

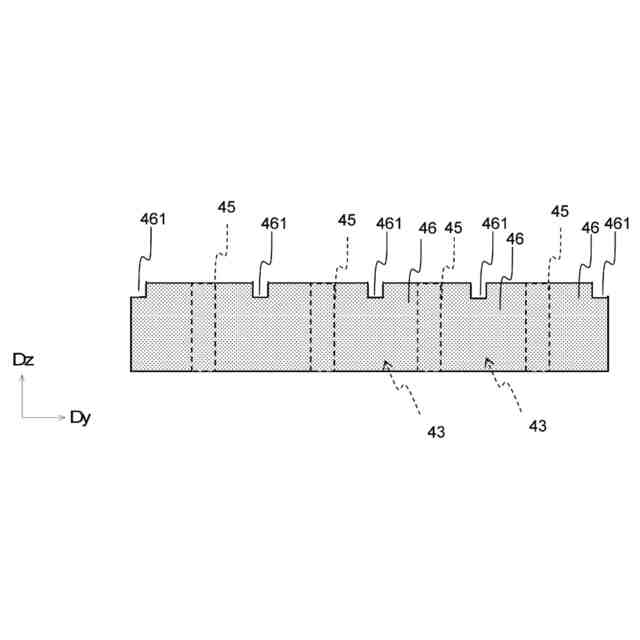

前記第２ｙ壁部は、前記ｘ方向に前記第２ｙ壁部を貫通する第２ｙ貫通孔を含む、反射装置。
続きを表示（約 1,000 文字）【請求項２】
前記第１ｘ貫通孔は、前記第１ｘ壁部において、前記第２電極基板の前記第２表面に接する位置に設けられ、
前記第２ｙ貫通孔は、前記第２ｙ壁部において、前記第２電極基板の前記第２表面に接する位置に設けられている、請求項１に記載の反射装置。
【請求項３】
前記第１ｘ貫通孔は、前記第１ｘ壁部において、前記第１電極基板の前記第１表面に接する位置に設けられ、
前記第２ｙ貫通孔は、前記第２ｙ壁部において、前記第１電極基板の前記第１表面に接する位置に設けられている、請求項１に記載の反射装置。
【請求項４】
前記第１ｘ貫通孔は、前記第１ｘ壁部において、前記第１電極基板の前記第１表面および前記第２電極基板の前記第２表面から離れた位置に設けられ、
前記第２ｙ貫通孔は、前記第２ｙ壁部において、前記第１電極基板の前記第１表面および前記第２電極基板の前記第２表面から離れた位置に設けられている、請求項１に記載の反射装置。
【請求項５】
前記第１ｘ壁部の１つの前記セルを区画する領域において、複数の前記第１ｘ貫通孔が位置し、
前記第２ｙ壁部の１つの前記セルを区画する領域において、複数の前記第２ｙ貫通孔が位置している、請求項１に記載の反射装置。
【請求項６】
前記セル構造の前記複数のセルは、複数の前記第１ｘ貫通孔および複数の前記第２ｙ貫通孔を介して、連通している、請求項１に記載の反射装置の製造方法。
【請求項７】
（貫通孔が一直線にならぶ）
前記y方向に並ぶ複数の前記第１ｘ貫通孔は、前記ｙ方向の一直線上に並ぶように位置している、及び／又は、
前記ｘ方向に並ぶ複数の前記第２ｙ貫通孔は、前記ｘ方向の一直線上に並ぶように位置している、請求項２に記載の反射装置。
【請求項８】
前記y方向に並ぶ前記複数の前記第１ｘ貫通孔は、前記ｙ方向の一直線上に並ばないように位置している、及び／又は、
前記ｘ方向に並ぶ前記複数の前記第２ｙ貫通孔は、前記ｘ方向の一直線上に並ばないように位置している、請求項２に記載の反射装置。
【請求項９】
前記第１ｘ貫通孔の前記ｘ方向における幅、及び、前記第２ｙ貫通孔の前記ｙ方向における幅が、１．０μｍ以上である、請求項１に記載の反射装置。
【請求項１０】
前記壁部の表面に位置する配向膜を備える、請求項１に記載の反射装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示の実施形態は、反射装置及び反射装置の製造方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
無線通信においては、電波を反射する反射板が用いられている。近年、電波の反射方向を任意な方向に変更可能な反射板の開発が進められている。本願においては、このような反射板が、反射装置とも称される。反射装置は、液晶材料を含む液晶層を備える。液晶層にバイアス電圧が印加されると、液晶層における分子配向が変化する。電波の反射方向は、液晶層における分子配向に応じて変化する。液晶層に印加するバイアス電圧を制御することにより、電波の反射方向が制御される。
【０００３】
無線通信においては、液晶材料を利用して信号の位相を変調する移相器も知られている。このような移相器は、例えばフェーズドアレイアンテナに用いられている。特許文献１には、マイクロストリップ線路と、接地導体層と、液晶層と、を備える移相器が開示されている。特許文献１には、上記移相器を有するフェーズドアレイアンテナも開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１０１５１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
電波を制御するための液晶層の厚みは、ディスプレイなどに用いられる液晶層の厚みに比べて大きい。厚みが大きくなるほど、液晶層の応答性が低下する。
【０００６】
本開示の実施形態は、このような課題を効果的に解決し得る反射装置及び反射装置の製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の実施形態は、以下の［１］～［１７］に関する。
［１］反射装置であって、
第１表面及び前記第１表面の反対側に位置する第１裏面を含む第１電極基板と、
前記第１表面に対向する第２表面及び前記第２表面の反対側に位置する第２裏面を含む第２電極基板と、

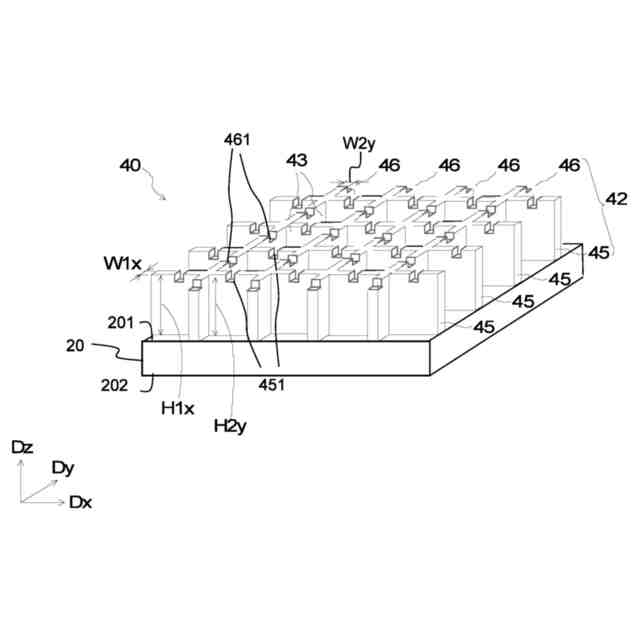

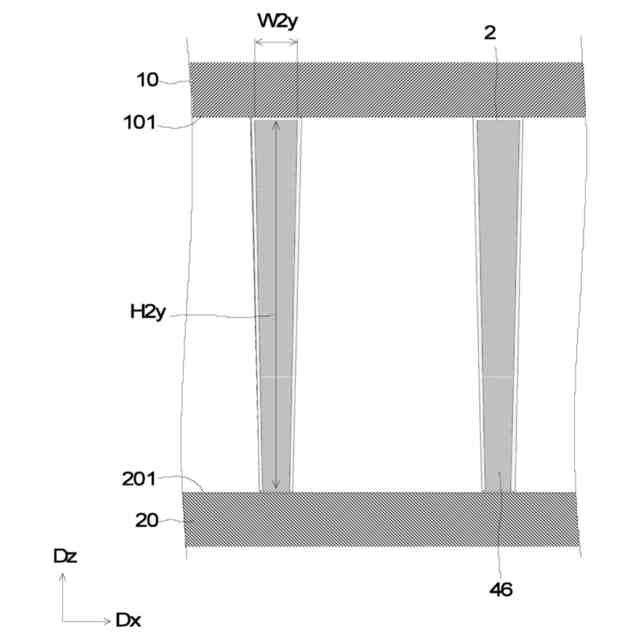

前記第２表面の法線方向に沿って前記第２表面から突出する壁部と、
前記第１電極基板の前記第１表面と前記第２電極基板の前記第２表面との間に位置する液晶層と、を備え、
前記第１電極基板は、前記第１表面に位置する第１電極と、前記第１電極を支持する第１基板と、を含み、
前記第２電極基板は、前記第２表面に位置する第２電極と、前記第２電極を支持する第２基板と、を含み、
前記壁部は、平面視においてｘ方向に延びる複数の第１ｘ壁部と、平面視において前記ｘ方向に交差するｙ方向に延びる複数の第２ｙ壁部と、を含み、
平面視において、複数の前記第１ｘ壁部と複数の前記第２ｙ壁部とが交差し、前記ｙ方向において隣り合う２つの前記第１ｘ壁部と前記ｘ方向において隣り合う２つの前記第２ｙ壁部により１つのセルが区画され、複数の前記第１ｘ壁部及び複数の前記第２ｙ壁部によって区画された複数のセルが構成された空間に、前記液晶層が位置し、
前記第１ｘ壁部は、前記ｙ方向に前記第１ｘ壁部を貫通する第１ｘ貫通孔を含み、
前記第２ｙ壁部は、前記ｘ方向に前記第２ｙ壁部を貫通する第２ｙ貫通孔を含む、反射装置。
【０００８】
［２］［１］に記載の反射装置において、前記第１ｘ貫通孔は、前記第１ｘ壁部において、前記第２電極基板の前記第２表面に接する位置に設けられてもよく、
前記第２ｙ貫通孔は、前記第２ｙ壁部において、前記第２電極基板の前記第２表面に接する位置に設けられてもよい。
【０００９】
［３］［１］に記載の反射装置において、前記第１ｘ貫通孔は、前記第１ｘ壁部において、前記第１電極基板の前記第１表面に接する位置に設けられてもよく、
前記第２ｙ貫通孔は、前記第２ｙ壁部において、前記第１電極基板の前記第１表面に接する位置に設けられてもよい。
【００１０】
［４］［１］に記載の反射装置において、前記第１ｘ貫通孔は、前記第１ｘ壁部において、前記第１電極基板の前記第１表面および前記第２電極基板の前記第２表面から離れた位置に設けられてもよく、
前記第２ｙ貫通孔は、前記第２ｙ壁部において、前記第１電極基板の前記第１表面および前記第２電極基板の前記第２表面から離れた位置に設けられてもよい。
（【００１１】以降は省略されています）
