公開番号2025069848
公報種別公開特許公報(A)
公開日2025-05-01
出願番号2023179823
出願日2023-10-18
発明の名称反射装置及び反射装置の製造方法
出願人大日本印刷株式会社
代理人個人,個人,個人
主分類H01Q 15/14 20060101AFI20250423BHJP(基本的電気素子)
要約【課題】液晶層の応答性を改善する反射装置及び反射装置の製造方法を提供する。

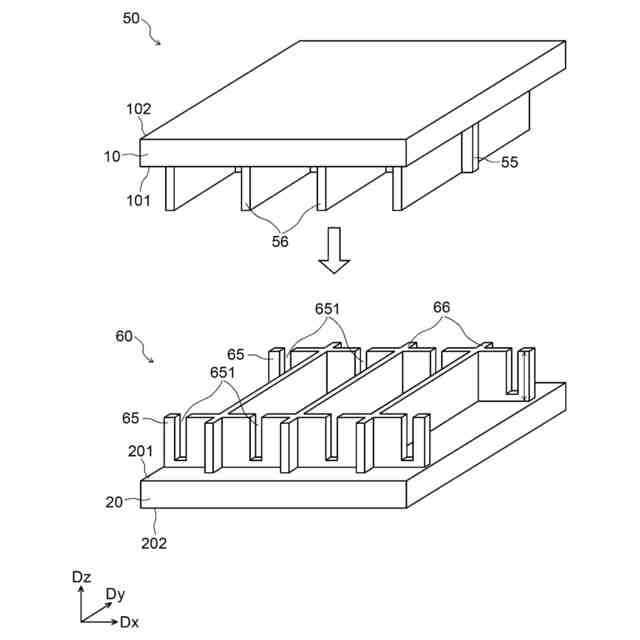

【解決手段】反射装置は、第1表面101を含む第1電極基板10と、第1表面101から突出する第1壁部と、を含む第1構造50と、第1表面101に対向する第2表面201を含む第2電極基板20と、第2表面201から突出する第2壁部と、を含む第2構造60と、第1表面101と第2表面201との間に位置する液晶層と、を備える。第1壁部及び第2壁部は、第1電極基板10の第1表面101と第2電極基板20の第2表面201との間の空間を、複数のセルに区画する。第1壁部55の先端と第2表面201との間には、ギャップがある。第2壁部の先端と第1表面101との間には、ギャップがある。
【選択図】図5
特許請求の範囲【請求項１】
反射装置であって、

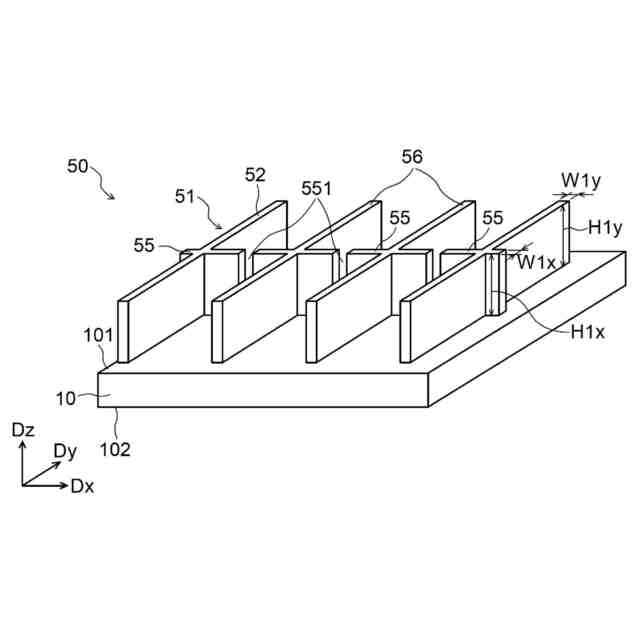

第１表面及び前記第１表面の反対側に位置する第１裏面を含む第１電極基板と、前記第１表面の法線方向に沿って前記第１表面から突出する第１壁部と、を含む第１構造と、

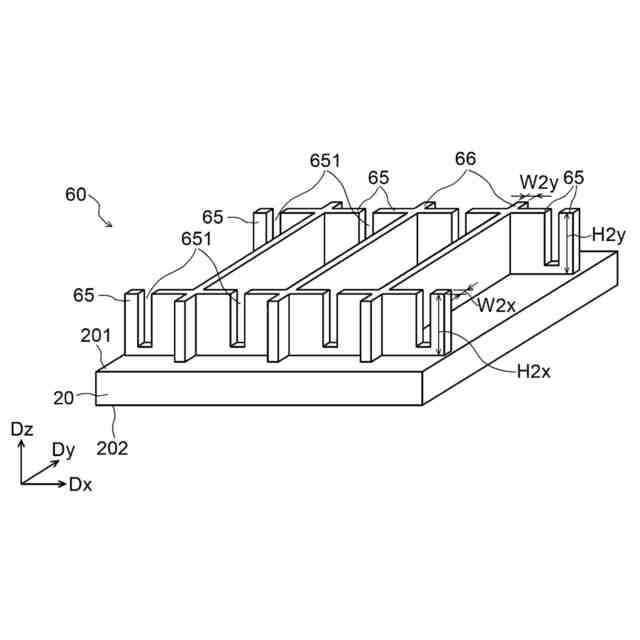

前記第１表面に対向する第２表面及び前記第２表面の反対側に位置する第２裏面を含む第２電極基板と、前記第２表面の法線方向に沿って前記第２表面から突出する第２壁部と、を含む第２構造と、
前記第１構造の前記第１表面と前記第２構造の前記第２表面との間に位置する液晶層と、を備え、
前記第１電極基板は、前記第１表面に位置する第１電極と、前記第１電極を支持する第１基板と、を含み、
前記第２電極基板は、前記第２表面に位置する第２電極と、前記第２電極を支持する第２基板と、を含み、

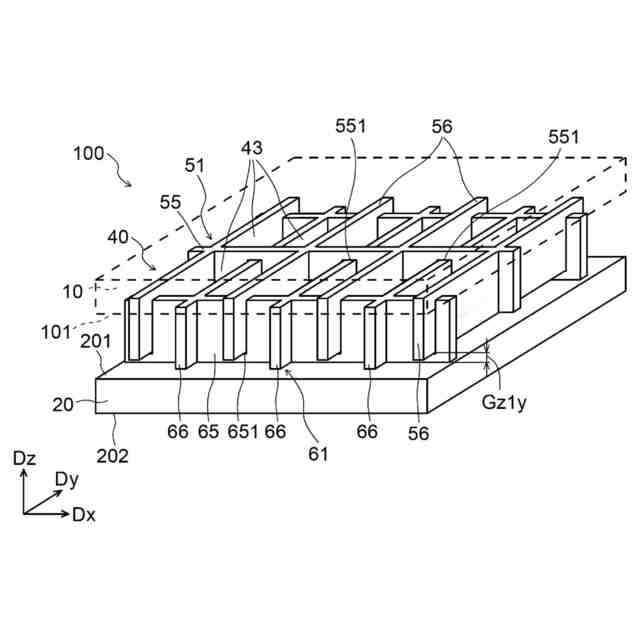

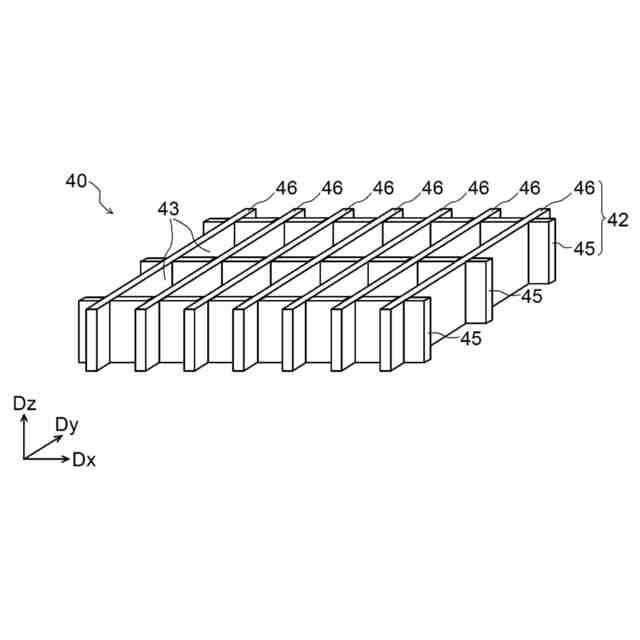

前記第１壁部及び前記第２壁部は、前記第１電極基板の前記第１表面と前記第２電極基板の前記第２表面との間の空間を、複数のセルに区画し、

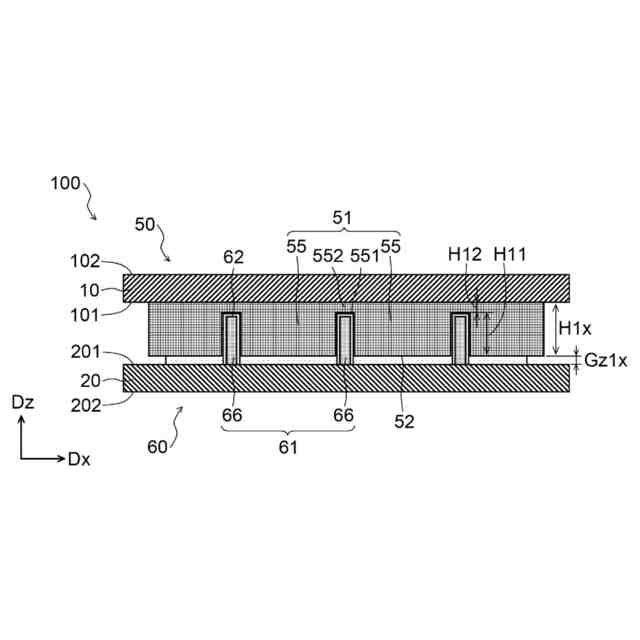

前記第１壁部の先端と前記第２表面との間には、ギャップがあり、
前記第２壁部の先端と前記第１表面との間には、ギャップがある、反射装置。
続きを表示（約 1,200 文字）【請求項２】
前記第１壁部は、平面視においてｘ方向に延びる複数の第１ｘ壁部と、前記ｘ方向において隣り合う２つの前記第１ｘ壁部の間に位置する第１ｘスリットと、平面視において前記ｘ方向に交差するｙ方向に延びる複数の第１ｙ壁部と、を含み、
前記第２壁部は、平面視において前記ｘ方向に延びる複数の第２ｘ壁部と、前記ｘ方向において隣り合う２つの前記第２ｘ壁部の間に位置する第２ｘスリットと、平面視において前記ｙ方向に延びる複数の第２ｙ壁部と、を含み、
前記第１ｙ壁部は、少なくとも１つの前記第２ｘスリットを通るよう前記ｙ方向に延びており、
前記第２ｙ壁部は、少なくとも１つの前記第１ｘスリットを通るよう前記ｙ方向に延びている、請求項１に記載の反射装置。
【請求項３】
前記第１壁部は、平面視において前記第１ｘスリットに重なり、前記第１ｘ壁部の高さよりも小さい高さを有する第１ｘストッパを含み、
前記第１ｘストッパは、前記第２表面の法線方向における前記第２ｙ壁部の先端に接しており、
前記第２壁部は、平面視において前記第２ｘスリットに重なり、前記第２ｘ壁部の高さよりも小さい高さを有する第２ｘストッパを含み、
前記第２ｘストッパは、前記第１表面の法線方向における前記第１ｙ壁部の先端に接している、請求項２に記載の反射装置。
【請求項４】
前記第１ｙ壁部は、複数の前記第２ｘスリットを通るよう前記ｙ方向に延びており、
前記第２ｙ壁部は、複数の前記第１ｘスリットを通るよう前記ｙ方向に延びている、請求項３に記載の反射装置。
【請求項５】

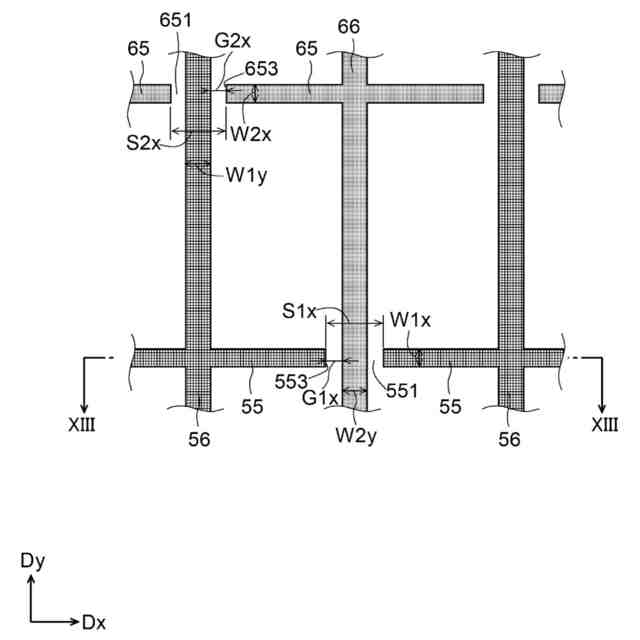

前記第１ｘスリットに位置する前記第２ｙ壁部と前記第１ｘ壁部との間の、前記ｘ方向におけるギャップ（Ｇ１ｘ）が、１．０μｍ以上である、請求項２～４のいずれか一項に記載の反射装置。
【請求項６】
前記ｘ方向における前記第２ｙ壁部の幅（Ｗ２ｙ）に対する、前記ギャップ（Ｇ１ｘ）の比率であるＧ１ｘ／Ｗ２ｙが、０．１以上１．０以下である、請求項５に記載の反射装置。
【請求項７】
前記第２ｘスリットに位置する前記第１ｙ壁部と前記第２ｘ壁部との間の、前記ｘ方向におけるギャップ（Ｇ２ｘ）が、１．０μｍ以上である、請求項２～４のいずれか一項に記載の反射装置。
【請求項８】
前記ｘ方向における前記第１ｙ壁部の幅（Ｗ１ｙ）に対する、前記ギャップ（Ｇ２ｘ）の比率であるＧ２ｘ／Ｗ１ｙが、０．１以上１．０以下である、請求項７に記載の反射装置。
【請求項９】
前記第１表面の法線方向における前記第１壁部の先端が、湾曲した、又は尖った形状を有する、請求項１～４のいずれか一項に記載の反射装置。
【請求項１０】
前記第２壁部の表面に位置する配向膜を備える、請求項１～４のいずれか一項に記載の反射装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示の実施形態は、反射装置及び反射装置の製造方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】

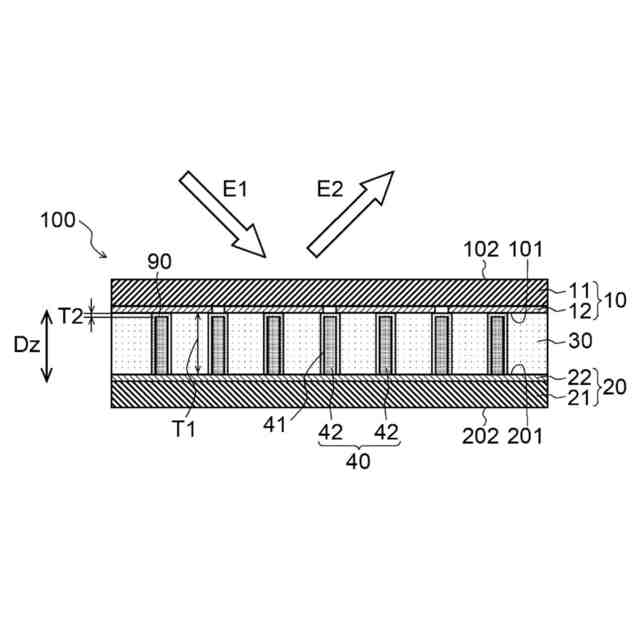

無線通信においては、電波を反射する反射板が用いられている。近年、電波の反射方向を任意な方向に変更可能な反射板の開発が進められている。本願においては、このような反射板が、反射装置とも称される。反射装置は、液晶材料を含む液晶層を備える。液晶層にバイアス電圧が印加されると、液晶層における分子配向が変化する。電波の反射方向は、液晶層における分子配向に応じて変化する。液晶層に印加するバイアス電圧を制御することにより、電波の反射方向が制御される。
【０００３】
無線通信においては、液晶材料を利用して信号の位相を変調する移相器も知られている。このような移相器は、例えばフェーズドアレイアンテナに用いられている。特許文献１には、マイクロストリップ線路と、接地導体層と、液晶層と、を備える移相器が開示されている。特許文献１には、上記移相器を有するフェーズドアレイアンテナも開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１０１５１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
電波を制御するための液晶層の厚みは、ディスプレイなどに用いられる液晶層の厚みに比べて大きい。厚みが大きくなるほど、液晶層の応答性が低下する。
【０００６】
本開示の実施形態は、このような課題を効果的に解決し得る反射装置及び反射装置の製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の実施形態は、以下の［１］～［１５］に関する。
［１］反射装置であって、
第１表面及び前記第１表面の反対側に位置する第１裏面を含む第１電極基板と、前記第１表面の法線方向に沿って前記第１表面から突出する第１壁部と、を含む第１構造と、
前記第１表面に対向する第２表面及び前記第２表面の反対側に位置する第２裏面を含む第２電極基板と、前記第２表面の法線方向に沿って前記第２表面から突出する第２壁部と、を含む第２構造と、
前記第１構造の前記第１表面と前記第２構造の前記第２表面との間に位置する液晶層と、を備え、
前記第１電極基板は、前記第１表面に位置する第１電極と、前記第１電極を支持する第１基板と、を含み、
前記第２電極基板は、前記第２表面に位置する第２電極と、前記第２電極を支持する第２基板と、を含み、
前記第１壁部及び前記第２壁部は、前記第１電極基板の前記第１表面と前記第２電極基板の前記第２表面との間の空間を、複数のセルに区画し、
前記第１壁部の先端と前記第２表面との間には、ギャップがあり、
前記第２壁部の先端と前記第１表面との間には、ギャップがある、反射装置。
【０００８】

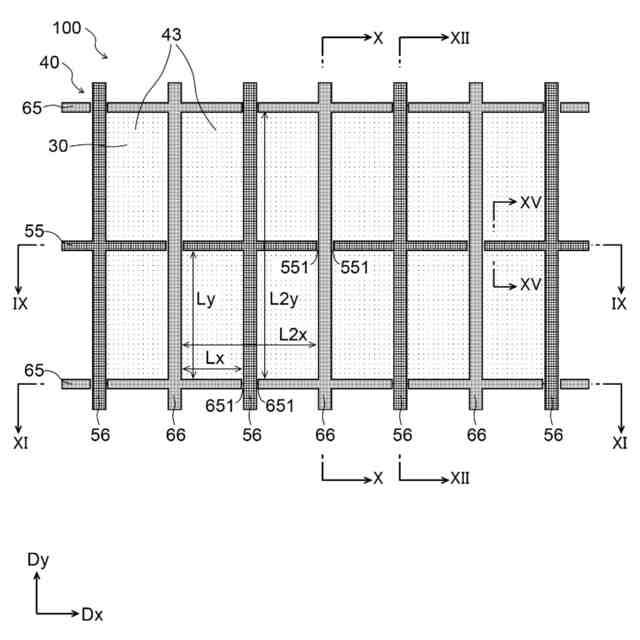

［２］［１］に記載の反射装置において、前記第１壁部は、平面視においてｘ方向に延びる複数の第１ｘ壁部と、前記ｘ方向において隣り合う２つの前記第１ｘ壁部の間に位置する第１ｘスリットと、平面視において前記ｘ方向に交差するｙ方向に延びる複数の第１ｙ壁部と、を含んでいてもよく、前記第２壁部は、平面視において前記ｘ方向に延びる複数の第２ｘ壁部と、前記ｘ方向において隣り合う２つの前記第２ｘ壁部の間に位置する第２ｘスリットと、平面視において前記ｙ方向に延びる複数の第２ｙ壁部と、を含んでいてもよく、前記第１ｙ壁部は、少なくとも１つの前記第２ｘスリットを通るよう前記ｙ方向に延びていてもよく、前記第２ｙ壁部は、少なくとも１つの前記第１ｘスリットを通るよう前記ｙ方向に延びていてもよい。
【０００９】
［３］［２］に記載の反射装置において、前記第１壁部は、平面視において前記第１ｘスリットに重なり、前記第１ｘ壁部の高さよりも小さい高さを有する第１ｘストッパを含んでいてもよく、前記第１ｘストッパは、前記第２表面の法線方向における前記第２ｙ壁部の先端に接していてもよく、前記第２壁部は、平面視において前記第２ｘスリットに重なり、前記第２ｘ壁部の高さよりも小さい高さを有する第２ｘストッパを含んでいてもよく、前記第２ｘストッパは、前記第１表面の法線方向における前記第１ｙ壁部の先端に接していてもよい。
【００１０】
［４］［２］又は［３］に記載の反射装置において、前記第１ｙ壁部は、複数の前記第２ｘスリットを通るよう前記ｙ方向に延びていてもよく、前記第２ｙ壁部は、複数の前記第１ｘスリットを通るよう前記ｙ方向に延びていてもよい。
（【００１１】以降は省略されています）
