公開番号2025069883
公報種別公開特許公報(A)
公開日2025-05-01
出願番号2023179897
出願日2023-10-18
発明の名称反射装置及び反射装置の製造方法
出願人大日本印刷株式会社
代理人個人,個人,個人
主分類H01Q 15/14 20060101AFI20250423BHJP(基本的電気素子)
要約【課題】液晶層の応答性を改善する反射装置及び反射装置の製造方法を提供する。

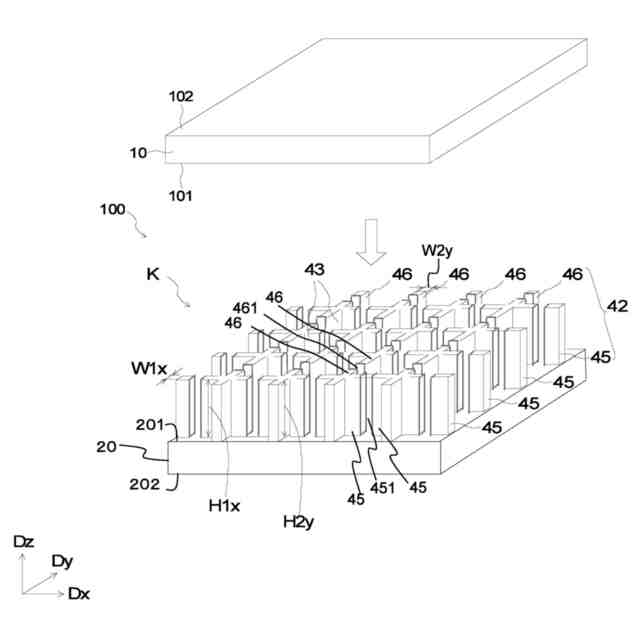

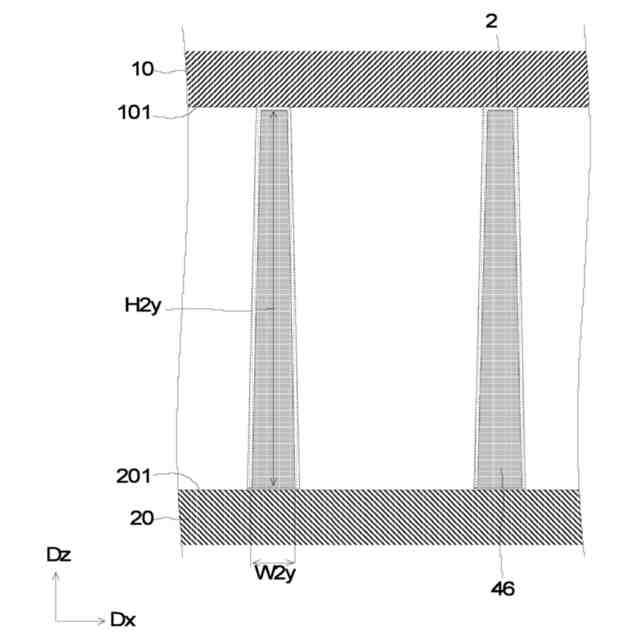

【解決手段】反射装置100は、第1表面101を含む第1電極基板10と、第1表面101に対向する第2表面201を含む第2電極基板20と、第2表面201の法線方向に沿って第2表面201から突出する壁部42と、第1電極基板10の第1表面101と第2電極基板20の第2表面201との間に位置する液晶層と、を備える。第1電極基板10は、第1表面101に位置する第1電極を含む。第2電極基板20は、第2表面201に位置する第2電極を含む。壁部42は、x方向Dxに延びる複数の第1x壁部45と、x方向Dxにおいて隣り合う2つの第1x壁部45の間に位置する第1x開口部451と、x方向Dxに交差するy方向Dyに延びる複数の第2y壁部46と、y方向Dyにおいて隣り合う2つの第2y壁部46の間に位置する第2y開口部461と、を含む。
【選択図】図4
特許請求の範囲【請求項１】
反射装置であって、
第１表面及び前記第１表面の反対側に位置する第１裏面を含む第１電極基板と、
前記第１表面に対向する第２表面及び前記第２表面の反対側に位置する第２裏面を含む第２電極基板と、

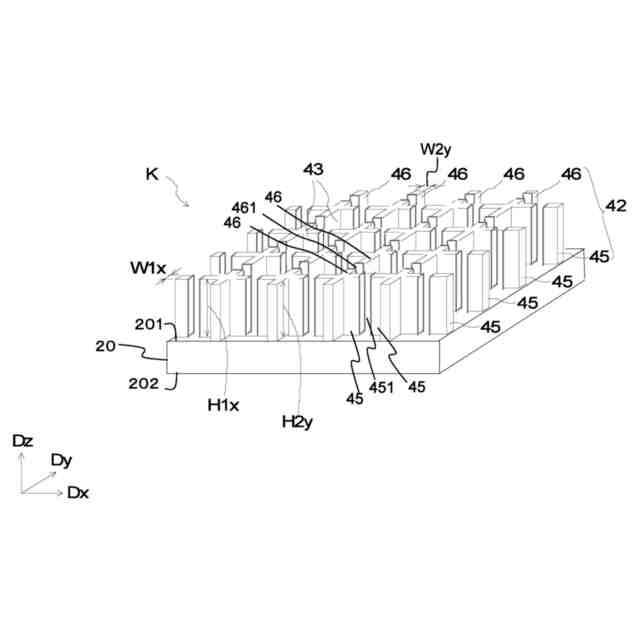

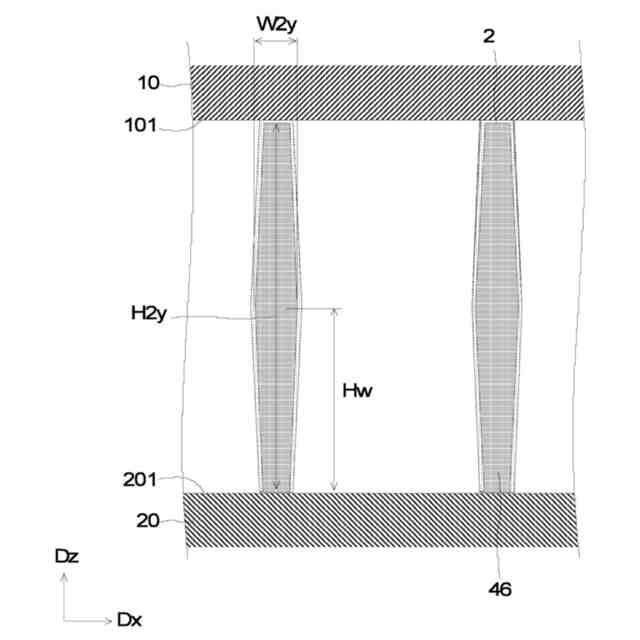

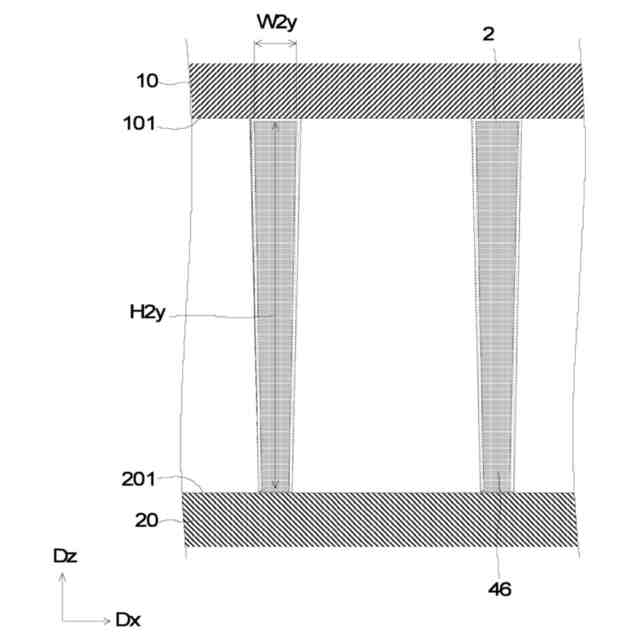

前記第２表面の法線方向に沿って前記第２表面から突出する壁部と、

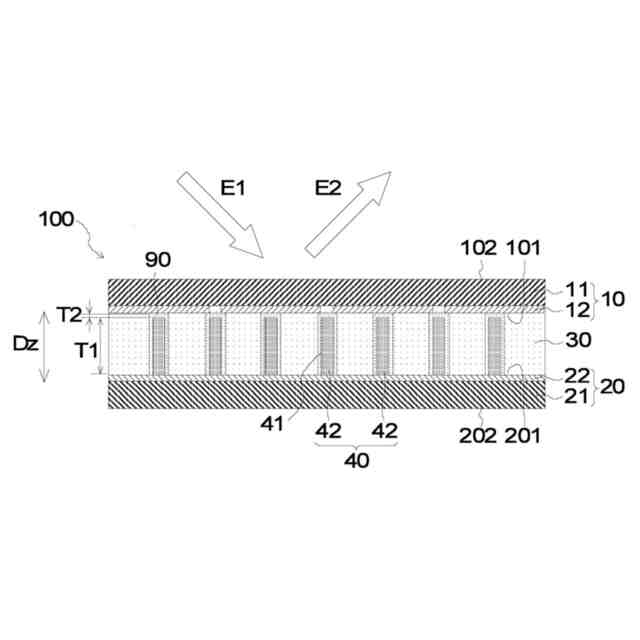

前記第１電極基板の前記第１表面と前記第２電極基板の前記第２表面との間に位置する液晶層と、を備え、
前記第１電極基板は、前記第１表面に位置する第１電極と、前記第１電極を支持する第１基板と、を含み、
前記第２電極基板は、前記第２表面に位置する第２電極と、前記第２電極を支持する第２基板と、を含み、

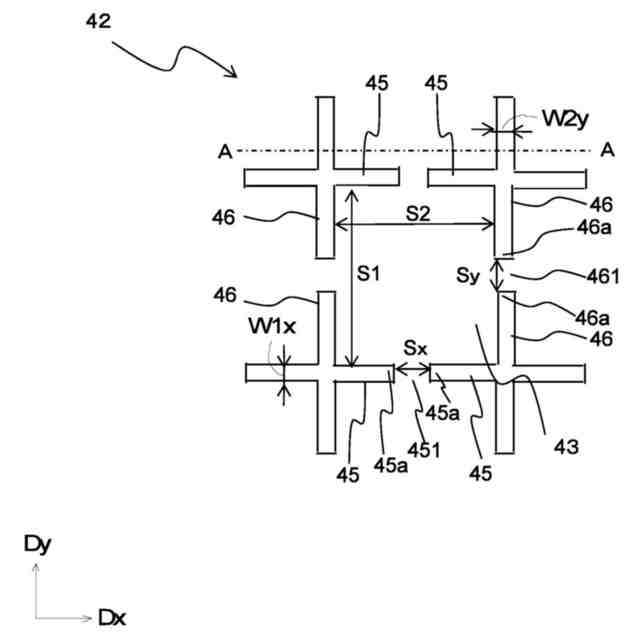

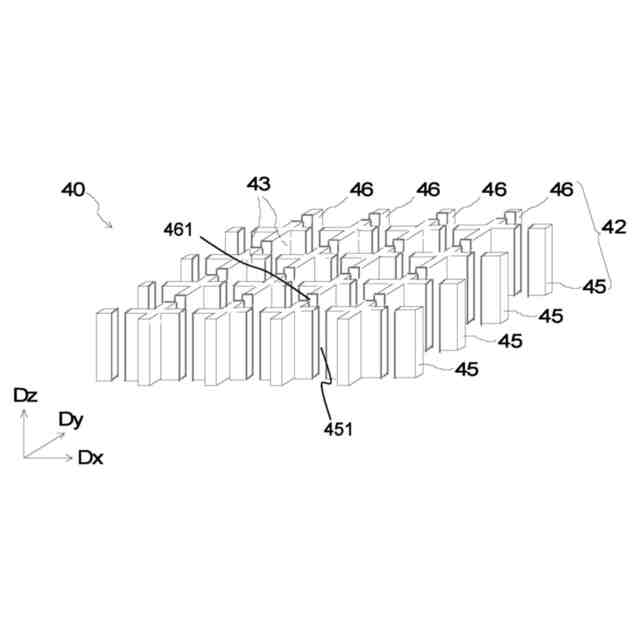

前記壁部は、平面視においてｘ方向に延びる複数の第１ｘ壁部と、前記ｘ方向において隣り合う２つの前記第１ｘ壁部の間に位置する第１ｘ開口部と、平面視において前記ｘ方向に交差するｙ方向に延びる複数の第２ｙ壁部と、前記ｙ方向において隣り合う２つの前記第２ｙ壁部の間に位置する第２ｙ開口部と、を含み、
複数の前記第１ｘ壁部及び複数の前記第２ｙ壁部によって区画された複数のセルが構成された空間に、前記液晶層が位置している、反射装置。
続きを表示（約 1,400 文字）【請求項２】
前記壁部は、
平面視において、前記第１ｘ壁部と前記第２ｙ壁部とが一対一で交差し、前記第１ｘ開口部４５１は、前記ｘ方向において隣り合う２つの前記第２ｙ壁部の間に位置し、
前記第２ｙ開口部は、前記ｙ方向において隣り合う２つの前記第１ｘ壁部の間に位置する、
、請求項１に記載の反射装置。
【請求項３】
前記y方向に並ぶ複数の前記第１ｘ開口部は、前記ｙ方向の一直線上に並ぶように位置している、及び／又は、
前記ｘ方向に並ぶ複数の前記第２ｙ開口部は、前記ｘ方向の一直線上に並ぶように位置している、請求項２に記載の反射装置。
【請求項４】
前記y方向に並ぶ前記複数の前記第１ｘ開口部は、前記ｙ方向の一直線上に並ばないように位置している、及び／又は、
前記ｘ方向に並ぶ前記複数の前記第２ｙ開口部は、前記ｘ方向の一直線上に並ばないように位置している、請求項２に記載の反射装置。
【請求項５】

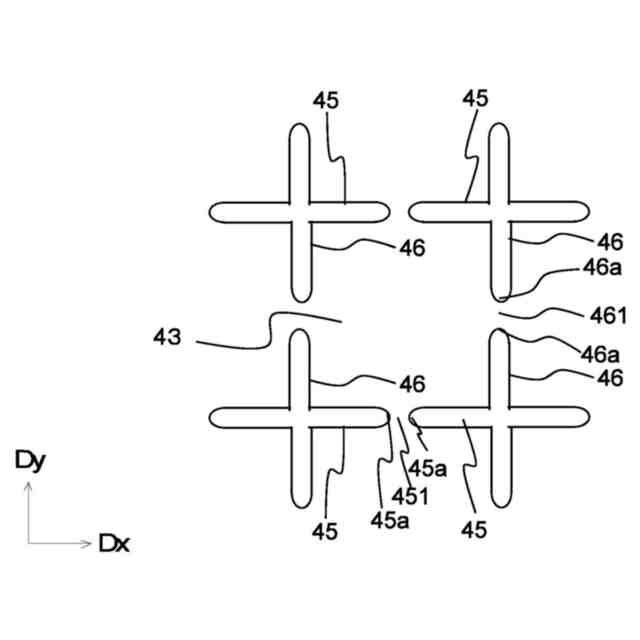

前記ｘ方向における前記第１ｘ壁部の端部、及び／又は、前記ｙ方向における前記第２ｙ壁部の端部が、平面視において湾曲した形状を有する、請求項１に記載の反射装置。
【請求項６】
平面視において、前記ｘ方向に隣接する２つの前記第１ｘ壁部の間に位置する前記第１ｘ開口部の少なくとも一部と、前記ｙ方向に隣接する２つの前記第２ｙ壁部の間に位置する前記第２ｙ開口部の少なくとも一部と、が重なるように位置している、請求項１に記載の反射装置。
【請求項７】
前記壁部は、前記第１ｘ開口部と前記第２ｙ開口部とが重なる位置に、前記第１ｘ壁部および前記第２ｙ壁部から離間した中間壁部を含む、請求項６に記載の反射装置。
【請求項８】
前記第１ｘ開口部の前記ｘ方向における幅、及び、前記第２ｙ開口部の前記ｙ方向における幅が、１．０μｍ以上である、請求項１に記載の反射装置。
【請求項９】
前記壁部の表面に位置する配向膜を備える、請求項１に記載の反射装置。
【請求項１０】
第１電極基板、第２電極基板、及び前記第１電極基板と前記第２電極基板との間に位置する液晶層を備える反射装置の製造方法であって、
セル構造を形成する形成工程と、
前記セル構造に液晶材料を充填する充填工程と、を備え、
前記セル構造は、
第２表面及び前記第２表面の反対側に位置する第２裏面を含む前記第２電極基板と、
前記第２表面の法線方向に沿って前記第２表面から突出する壁部と、を備え、
前記第２電極基板は、前記第２表面に位置する第２電極と、前記第２電極を支持する第２基板と、を含み、
前記壁部は、平面視においてｘ方向に延びる複数の第１ｘ壁部と、前記ｘ方向において隣り合う２つの前記第１ｘ壁部の間に位置する第１ｘ開口部と、平面視において前記ｘ方向に交差するｙ方向に延びる複数の第２ｙ壁部と、前記ｙ方向において隣り合う２つの前記第２ｙ壁部の間に位置する第２ｙ開口部と、を含み、
前記充填工程においては、複数の前記第１ｘ壁部及び複数の前記第２ｙ壁部によって区画された前記セル構造の複数のセルを構成する空間に前記液晶材料が充填される、反射装置の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示の実施形態は、反射装置及び反射装置の製造方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
無線通信においては、電波を反射する反射板が用いられている。近年、電波の反射方向を任意な方向に変更可能な反射板の開発が進められている。本願においては、このような反射板が、反射装置とも称される。反射装置は、液晶材料を含む液晶層を備える。液晶層にバイアス電圧が印加されると、液晶層における分子配向が変化する。電波の反射方向は、液晶層における分子配向に応じて変化する。液晶層に印加するバイアス電圧を制御することにより、電波の反射方向が制御される。
【０００３】
無線通信においては、液晶材料を利用して信号の位相を変調する移相器も知られている。このような移相器は、例えばフェーズドアレイアンテナに用いられている。特許文献１には、マイクロストリップ線路と、接地導体層と、液晶層と、を備える移相器が開示されている。特許文献１には、上記移相器を有するフェーズドアレイアンテナも開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－１０１５１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
電波を制御するための液晶層の厚みは、ディスプレイなどに用いられる液晶層の厚みに比べて大きい。厚みが大きくなるほど、液晶層の応答性が低下する。
【０００６】
本開示の実施形態は、このような課題を効果的に解決し得る反射装置及び反射装置の製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の実施形態は、以下の［１］～［１９］に関する。
［１］反射装置であって、
第１表面及び前記第１表面の反対側に位置する第１裏面を含む第１電極基板と、
前記第１表面に対向する第２表面及び前記第２表面の反対側に位置する第２裏面を含む第２電極基板と、
前記第２表面の法線方向に沿って前記第２表面から突出する壁部と、
前記第１電極基板の前記第１表面と前記第２電極基板の前記第２表面との間に位置する液晶層と、を備え、
前記第１電極基板は、前記第１表面に位置する第１電極と、前記第１電極を支持する第１基板と、を含み、
前記第２電極基板は、前記第２表面に位置する第２電極と、前記第２電極を支持する第２基板と、を含み、
前記壁部は、平面視においてｘ方向に延びる複数の第１ｘ壁部と、前記ｘ方向において隣り合う２つの前記第１ｘ壁部の間に位置する第１ｘ開口部と、平面視において前記ｘ方向に交差するｙ方向に延びる複数の第２ｙ壁部と、前記ｙ方向において隣り合う２つの前記第２ｙ壁部の間に位置する第２ｙ開口部と、を含み、
複数の前記第１ｘ壁部及び複数の前記第２ｙ壁部によって区画された複数のセルが構成された空間に、前記液晶層が位置している、反射装置。
【０００８】
［２］［１］に記載の反射装置において、前記壁部は、
平面視において、前記第１ｘ壁部と前記第２ｙ壁部とが一対一で交差し、前記第１ｘ開口部４５１は、前記ｘ方向において隣り合う２つの前記第２ｙ壁部の間に位置し、
前記第２ｙ開口部は、前記ｙ方向において隣り合う２つの前記第１ｘ壁部の間に位置してもよい。
【０００９】
［３］［２］に記載の反射装置において、前記y方向に並ぶ複数の前記第１ｘ開口部は、前記ｙ方向の一直線上に並ぶように位置してもよく、及び／又は、
前記ｘ方向に並ぶ複数の前記第２ｙ開口部は、前記ｘ方向の一直線上に並ぶように位置してもよい。
【００１０】
［４］［２］に記載の反射装置において、前記y方向に並ぶ前記複数の前記第１ｘ開口部は、前記ｙ方向の一直線上に並ばないように位置してもよく、及び／又は、
前記ｘ方向に並ぶ前記複数の前記第２ｙ開口部は、前記ｘ方向の一直線上に並ばないように位置してもよい。
（【００１１】以降は省略されています）
