公開番号2025074886
公報種別公開特許公報(A)
公開日2025-05-14
出願番号2023185983
出願日2023-10-30
発明の名称展示装置および展示方法
出願人大日本印刷株式会社
代理人弁理士法人フィールズ国際特許事務所
主分類G09F 19/18 20060101AFI20250507BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】簡易的な構造でスクリーンの第1面側および第2面側の両側から映像を同時に観察者に認識させることができる展示装置および展示方法を提供する。
【解決手段】

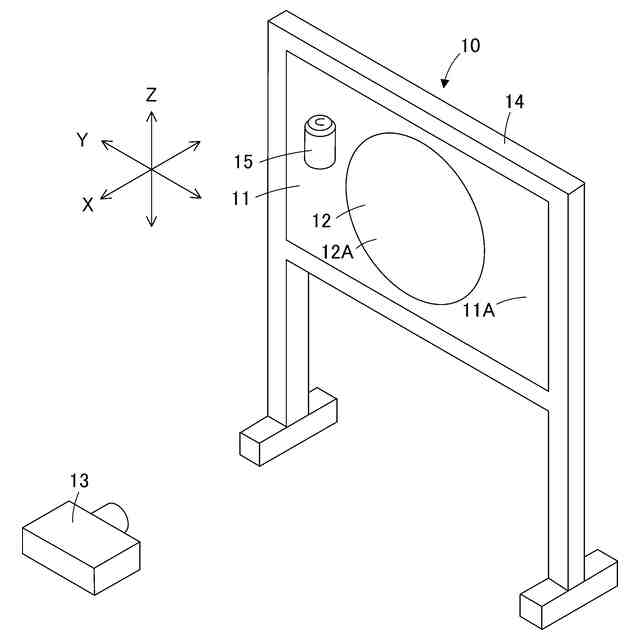

本発明の一の態様によれば、映像を展示する展示装置10であって、第1面12Aおよび第1面12Aとは反対側の第2面12Bを有し、かつ映像を表示するスクリーン12と、スクリーン12の第1面12A側から映像をスクリーン12に投影するプロジェクター13と、を備え、スクリーン12が、1枚のスクリーン部材から構成され、かつ映像を第1面12Aおよび第2面12Bの両方に表示する機能を有する、展示装置10が提供される。
【選択図】図1

特許請求の範囲【請求項１】
映像を展示する展示装置であって、
第１面および前記第１面とは反対側の第２面を有し、かつ映像を表示するスクリーンと、
前記スクリーンの第１面側から前記映像を前記スクリーンに投影するプロジェクターと、を備え、
前記スクリーンが、１枚のスクリーン部材から構成され、かつ前記映像を前記第１面および前記第２面の両方に表示する機能を有する、展示装置。
続きを表示（約 1,000 文字）【請求項２】

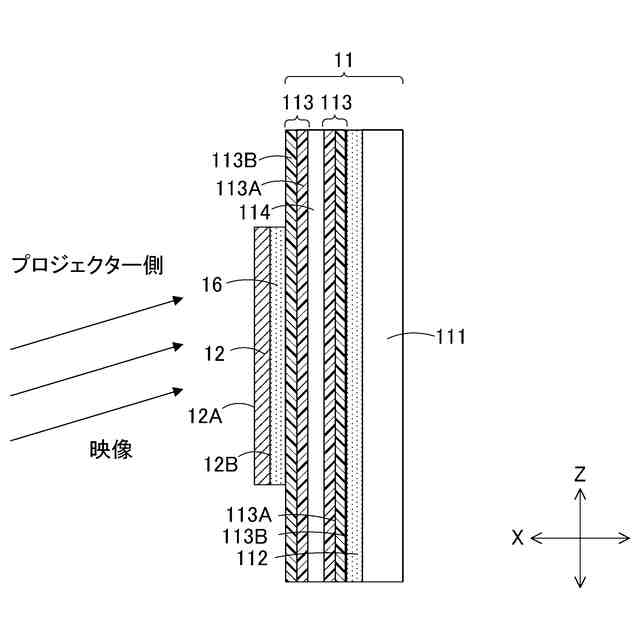

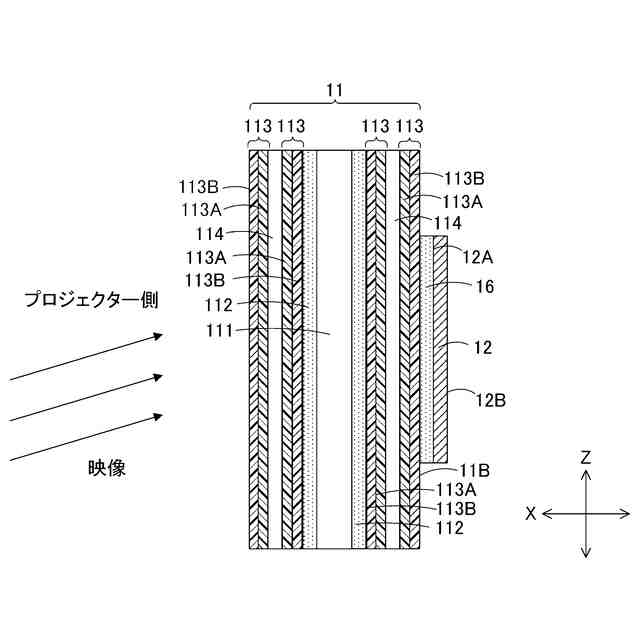

反射防止フィルムをさらに備え、前記スクリーンが、前記反射防止フィルムに設けられている、請求項１に記載の展示装置。
【請求項３】

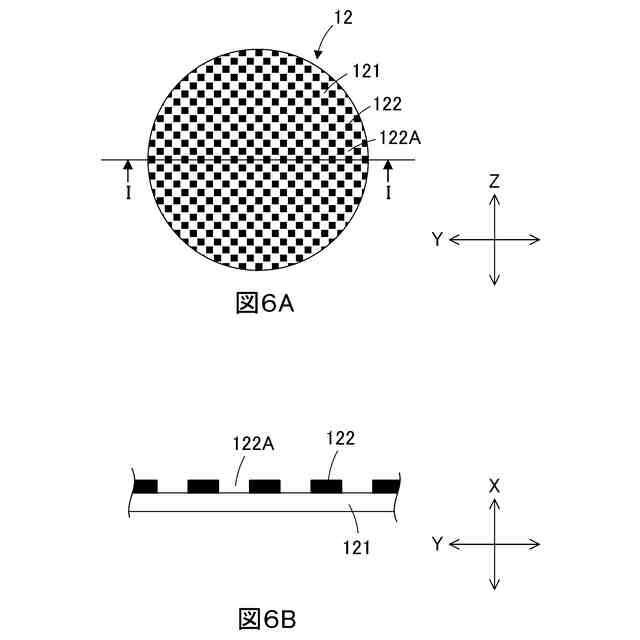

前記スクリーンの不透明度が、１０．０％以上８５．０％以下である、請求項１に記載の展示装置。
【請求項４】
前記スクリーンの不透明度が、１０．０％以上８５．０％以下である、請求項２に記載の展示装置。
【請求項５】

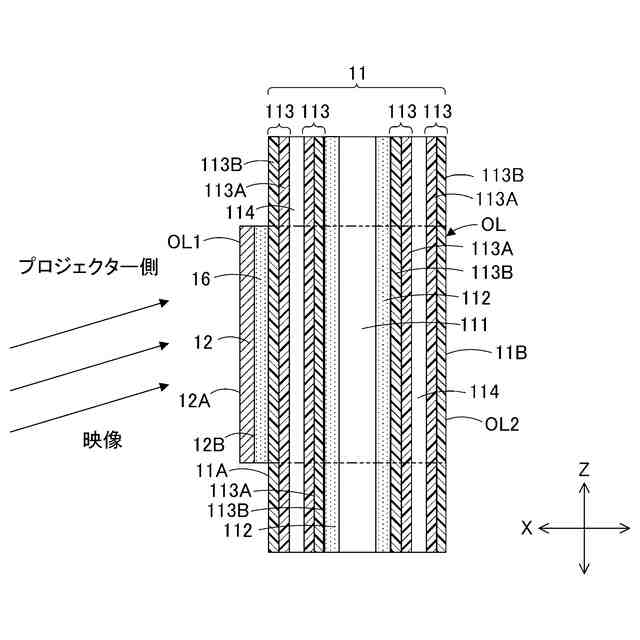

暗室環境下で、前記スクリーンの前記第１面の全面に明るさが２０００ルーメンの白色の映像を投影して測定された前記スクリーンと前記反射防止フィルムの重なり部における前記スクリーンの前記第１面側に位置する第１面の輝度および前記スクリーンの前記第２面側に位置する第２面の輝度がいずれも４８ｃｄ／ｍ
２
以上である、請求項２に記載の展示装置。
【請求項６】

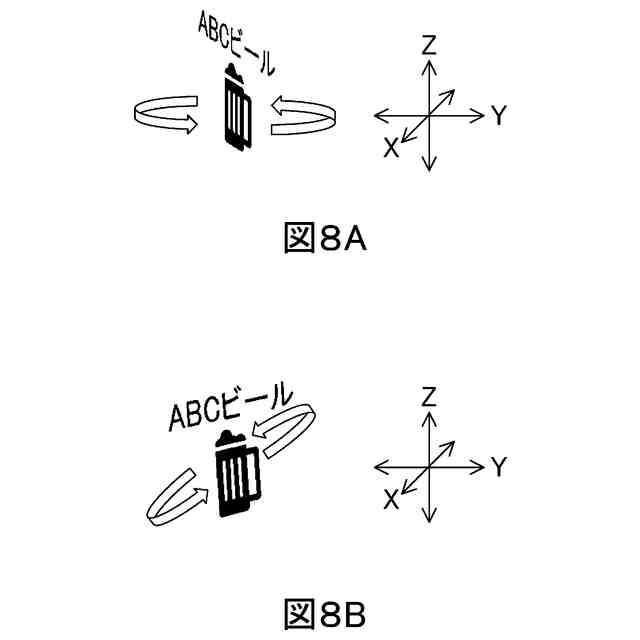

前記スクリーンの前記第１面の法線方向をＸ軸方向とし、前記第１面内に位置し、かつ前記Ｘ軸方向と直交する一方向をＹ軸方向とし、前記第１面内に位置し、かつ前記Ｘ軸方向および前記Ｙ軸方向と直交する方向をＺ軸方向としたとき、前記プロジェクターが、前記Ｚ軸方向を回転軸として回転する映像を前記スクリーンの前記第１面に投影する機能を有する、請求項１または２に記載の展示装置。
【請求項７】
前記スクリーンの前記第１面の法線方向をＸ軸方向とし、前記第１面内に位置し、かつ前記Ｘ軸方向と直交する一方向をＹ軸方向とし、前記第１面内に位置し、かつ前記Ｘ軸方向および前記Ｙ軸方向と直交する方向をＺ軸方向としたとき、前記プロジェクターが、前記Ｚ軸方向から前記Ｙ軸方向に向けて０度を超え４５度以下傾いた軸を回転軸として回転する映像を前記スクリーンの前記第１面に投影する機能を有する、請求項１または２に記載の展示装置。
【請求項８】

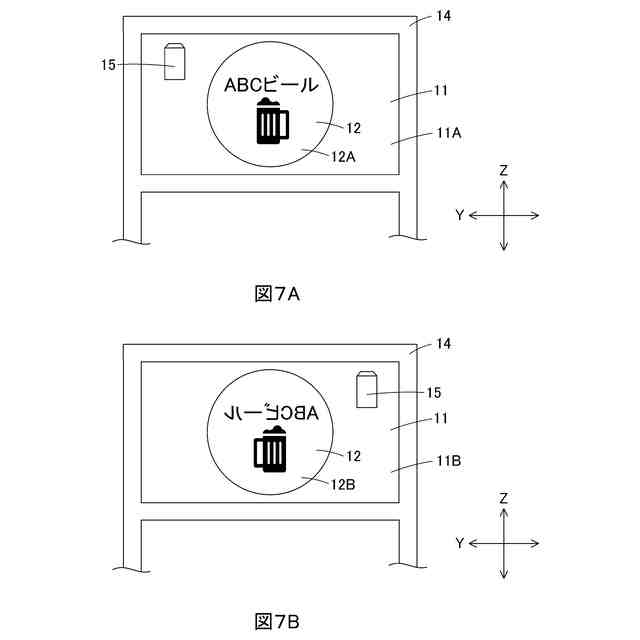

前記プロジェクターは、前記スクリーンの前記第１面に前記映像の少なくとも一部が左右反転する映像を投影する機能を有する、請求項１または２に記載の展示装置。
【請求項９】
映像を展示する展示方法であって、
第１面および前記第１面とは反対側の第２面を有するスクリーンの前記第１面側にプロジェクターを配置することと、
前記プロジェクターから前記スクリーンの前記第１面に映像を投影することと、を備え、
前記スクリーンが、１枚のスクリーン部材から構成され、かつ前記映像を前記第１面および前記第２面の両方に表示する機能を有する、展示方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、展示装置および展示方法に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来から、ショールーム等においては、販売促進のため物品に関連する映像を展示することがある。このような映像を展示する展示装置は、映像を表示するスクリーンを備えており、スクリーンに映像を表示することによって、観察者に映像を認識させることができる。
【０００３】
このような展示装置は、観察者がスクリーンの表面側から映像を認識させることを前提としているが、展示装置の裏面側に位置する観察者にも映像を認識させたいという要望がある。
【０００４】
現在、スクリーンの両面に映像を表示させる技術としては、反射型スクリーンと、映像光のうち反射型スクリーンで反射されずに透過した、特定の偏光成分と異なる偏光成分の光を透過する透過型スクリーンとを備える透過反射両用投影スクリーンを用いる技術が知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００５】
特開２００６－２２７５８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１の技術は、スクリーンが、特殊な機能材料から構成された反射型スクリーンおよび透過型スクリーンの積層構造となっており、またプロジェクターに偏光板を用いることで映像光の反射および透過を切り替える複雑な機構を有するものである。
【０００７】
本発明は、上記問題を解決するためになされたものである。すなわち、簡易的な構造でスクリーンの第１面側および第２面側の両側から映像を同時に観察者に認識させることができる展示装置および展示方法を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明は、以下の発明を含む。
[１]映像を展示する展示装置であって、第１面および前記第１面とは反対側の第２面を有し、かつ映像を表示するスクリーンと、前記スクリーンの第１面側から前記映像を前記スクリーンに投影するプロジェクターと、を備え、前記スクリーンが、１枚のスクリーン部材から構成され、かつ前記映像を前記第１面および前記第２面の両方に表示する機能を有する、展示装置。
【０００９】
[２]前記反射防止フィルムをさらに備え、前記スクリーンが、前記反射防止フィルムに設けられている、上記[１]に記載の展示装置。
【００１０】
[３]前記スクリーンの不透明度が、１０．０％以上８５．０％以下である、上記[１]に記載の展示装置。
（【００１１】以降は省略されています）
