公開番号2025067683
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2023177834
出願日2023-10-13
発明の名称音響機能付き低反射透明フィルム
出願人大日本印刷株式会社
代理人個人,個人,個人
主分類H04R 7/04 20060101AFI20250417BHJP(電気通信技術)
要約【課題】パーディションで仕切られた空間同士間で、ノイズを低減したり、パーディションから音を発する。

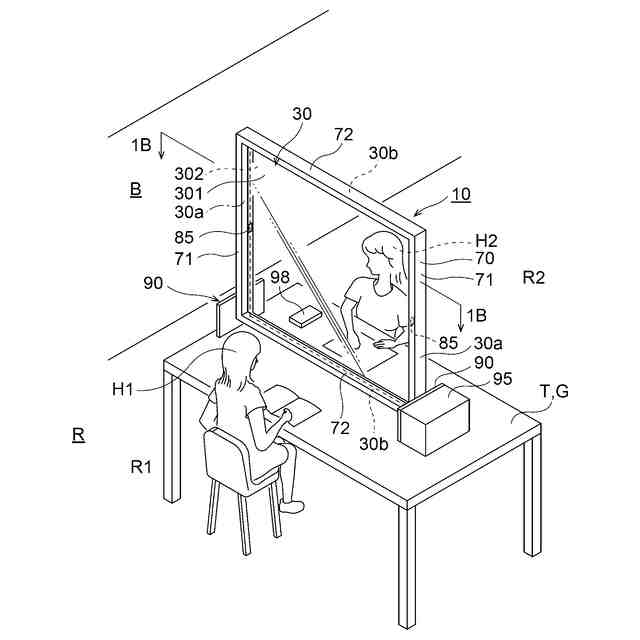

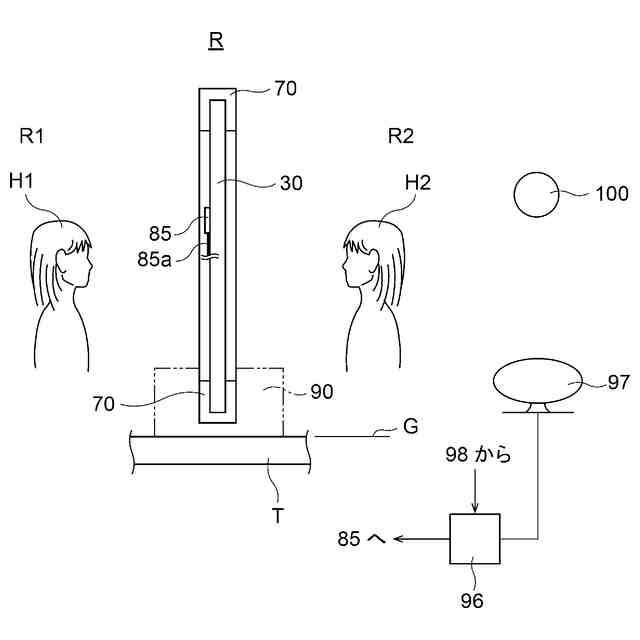

【解決手段】音響機能付き低反射透明フィルム装置10は、透明フィルム30とフィルム支持部70とを有する。透明フィルム30の周縁に、フィルム支持部70内に収納された振動子85が設けられ、振動子85により透明フィルム30を振動させて音を発生させる。
【選択図】図1B
特許請求の範囲【請求項１】
音響機能付き低反射透明フィルム装置において、
第１面と第２面を有する透明フィルムと、
前記透明フィルムの周縁を支持するフィルム支持枠とを備え、

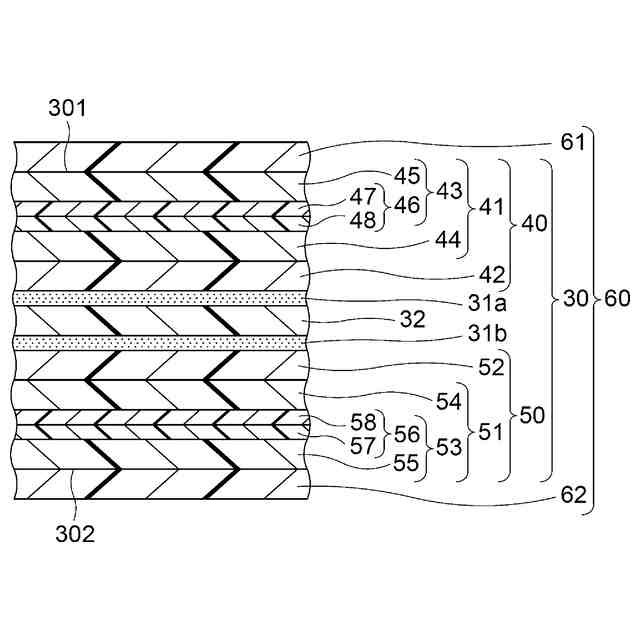

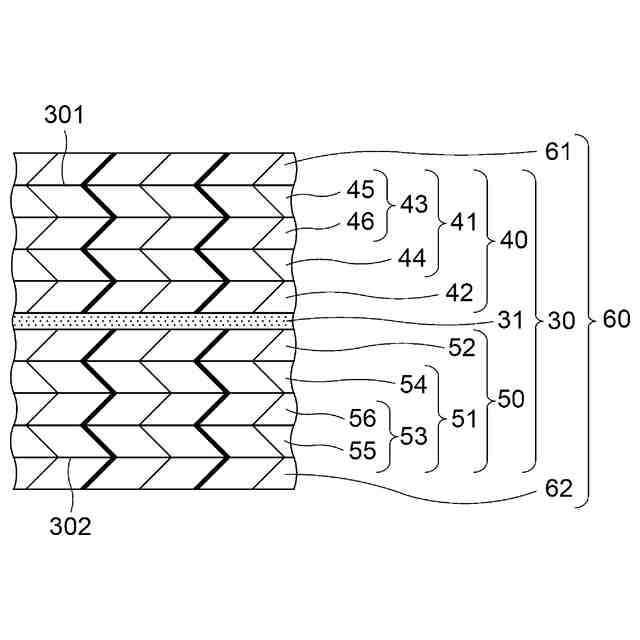

前記透明フィルムは前記第１面を構成する第１反射防止面と、前記第２面を構成する第２反射防止面とを含み、
前記透明フィルムの周縁に振動子を設け、前記振動子により前記透明フィルムから音を発生させ、前記振動子は前記フィルム支持枠内に配置される、音響機能付き低反射透明フィルム装置。
続きを表示（約 670 文字）【請求項２】
前記フィルム支持枠内に前記透明フィルムを押圧して前記透明フィルムに張力を生じさせる押圧部を設けた、請求項１記載の音響機能付き低反射透明フィルム装置。
【請求項３】
前記押圧部は前記振動子を介して前記透明フィルムを押圧する、請求項２記載の音響機能付き低反射透明フィルム装置。
【請求項４】
前記押圧部は弾性材からなり、前記フィルム支持枠と前記振動子との間に押し込まれて設けられる、請求項３記載の音響機能付き低反射透明フィルム装置。
【請求項５】
前記振動子に電線が接続され、前記電線は前記フィルム支持枠内を前記透明フィルムの周縁に沿って延びる、請求項１記載の音響機能付き低反射透明フィルム装置。
【請求項６】
前記振動子は複数設けられ、前記透明フィルムの平面状の中心に関して点対象となる位置に配置されている、請求項１記載の音響機能付き低反射透明フィルム装置。
【請求項７】
前記振動子は高振動伝達媒体を介して前記透明フィルムに取り付けられている、請求項１記載の音響機能付き低反射透明フィルム装置。
【請求項８】
前記振動子は前記高振動伝達媒体として金属板を介して前記透明フィルムに取り付けられている、請求項７記載の音響機能付き低反射透明フィルム装置。
【請求項９】
前記振動子は前記高振動伝達媒体としてハニカム構造体を介して前記透明フィルムに取り付けられている、請求項７記載の音響機能付き低反射透明フィルム装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、音響機能付き低反射透明フィルムに関する。
続きを表示（約 990 文字）【背景技術】
【０００２】
従来よりパーティションを設けて空間を仕切る際、パーティションによりノイズ（騒音）を低減させる技術が開発されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１９０５９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述のようにパーティションによりノイズを低減させる技術が開発されている。
【０００５】
他方、対面する者同士の間での、くしゃみや咳による唾液等の飛沫の移動を防止するためにパーティションを設置することも考えられている。
【０００６】
このような場合、対面する者同士の間に設置されたパーティションが、パーティションで仕切られた空間同士でノイズを低減する機能をもっていたり、パーティション自体から音楽等の音を発することができれば、対面する者同士の間に設置されたパーティションの利用価値が高まって都合が良い。
【０００７】
本開示はこのような点を考慮してなされたものであり、仕切られた空間同士でノイズを低減することができたり、それ自体から音を発することができる、音響機能付き低反射透明フィルムを提供することを目的とする。
【課題を解決するための手段】
【０００８】
本開示は、音響機能付き低反射透明フィルム装置において、第１面と第２面を有する透明フィルムと、前記透明フィルムの周縁を支持するフィルム支持枠とを備え、前記透明フィルムは前記第１面を構成する第１反射防止面と、前記第２面を構成する第２反射防止面とを含み、前記透明フィルムの周縁に振動子を設け、前記振動子により前記透明フィルムから音を発生させ、前記振動子は前記フィルム支持枠内に配置される、音響機能付き低反射透明フィルム装置である。
【０００９】
本開示は、前記フィルム支持枠内に前記透明フィルムを押圧して前記透明フィルムに張力を生じさせる押圧部を設けた、音響機能付き低反射透明フィルム装置である。
【００１０】
本開示は、前記押圧部は前記振動子を介して前記透明フィルムを押圧する、音響機能付き低反射透明フィルム装置である。
（【００１１】以降は省略されています）
