公開番号2025083069
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2023196737
出願日2023-11-20
発明の名称炭酸ガス等有害ガス除去空気の呼吸用マスク装置
出願人株式会社ダイブウエイズ,シープレックス株式会社
代理人個人
主分類A62B 18/02 20060101AFI20250523BHJP(人命救助;消防)
要約【課題】本発明は、船舶に乗船時、建築、地下工事現場等の閉鎖空間環境下において発生する炭酸ガス等有害ガス除去空気の呼吸用マスク装置の提供にある。
【解決手段】

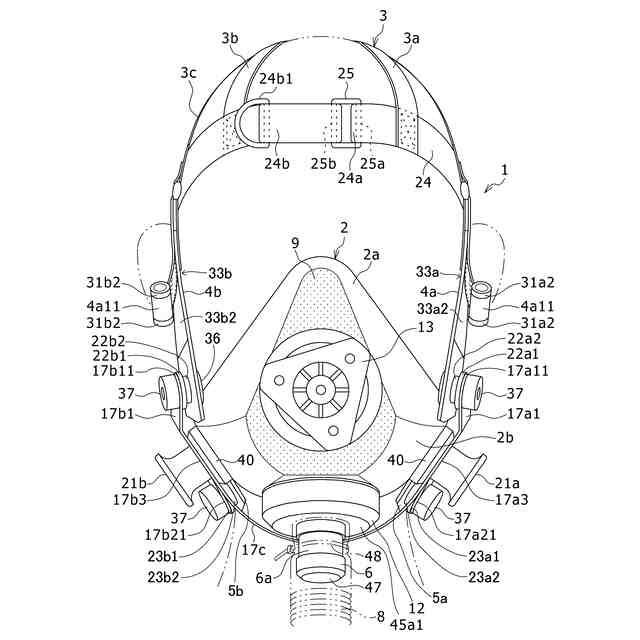

呼吸用マスク面体の下半部の左右側面が、バランス保形プレートの左右V字型支杆部の左右前側支杆部と左右後側支杆部の左右基部に夫々取付けられ、該左右基部が連結プレート部または同等部材により一体に支持され、前記左右V字型支杆部の左右先端部には、着用者が着用する帽子型支持帯の左右側面に前後に離隔して配備された左右前側弾性吊架バンドと左右後側弾性吊架バンドの各下端部が着脱自在に連結され、前記各弾性吊架バンドの各長さを夫々調整して呼吸用マスク面体の顔面装着圧を調整して装着する、炭酸ガス等有害ガス除去空気の呼吸用マスク装置。
【選択図】図5
特許請求の範囲【請求項１】
左右Ｖ字型支杆部の左右前側支杆部と左右後側支杆部の左右基部が連結プレート部により連結されて左右一体のバランス保形プレートが設けられ、該バランス保形プレートが湾曲されて呼吸用マスク面体の下半部の外面に添接されるとともに、該バランス保形プレート左右側面の取付部外面に前記左右基部が呼吸用マスク面体の下半部の左右側面の取付部の外面に夫々取付けられてバランス保形プレートと呼吸用マスク面体とが一体に構成され、かつ、前記バランス保形プレートの連結プレート部が呼吸用マスク面体に支持された支架板により呼吸用マスク面体の外面の定位置に支持され、前記バランス保形プレートの前記左右Ｖ字型支杆部の左右前側支杆部の各先端部と左右後側支杆部の各先端部とに、着用者が着用する帽子型支持帯の左右側面に前後に離隔して配備された左右前側弾性吊架バンドの各下端部が、左右後側弾性吊架バンドの各下端部が夫々着脱自在に連結され、前記左前側弾性吊架バンド、左後側弾性吊架バンド、右前側弾性吊架バンドおよび右後側弾性吊架バンドの各長さを夫々調整して呼吸用マスク面体の顔面装着圧と装着位置を調整して装着する、炭酸ガス等有害ガス除去空気の呼吸用マスク装置。
続きを表示（約 1,900 文字）【請求項２】
左右Ｖ字型支杆部の左右前側支杆部と左右後側支杆部の左右基部が連結プレート部により連結されて左右一体のバランス保形プレートが設けられ、該バランス保形プレートが湾曲されて呼吸用マスク面体の下半部の外面に添接されるとともに、該バランス保形プレート左右側面の取付部外面に前記左右基部が呼吸用マスク面体の下半部の左右側面の取付部の外面に夫々取付けられてバランス保形プレートと呼吸用マスク面体とが一体に構成され、かつ、前記バランス保形プレートの連結プレート部が呼吸用マスク面体の外面に構成された剛体部が係合されて呼吸用マスク面体の外面の定位置に支持され、前記バランス保形プレートの前記左右Ｖ字型支杆部の左右前側支杆部の各先端部と左右後側支杆部の各先端部とに、着用者が着用する帽子型支持帯の左右側面に前後に離隔して配備された左右前側弾性吊架バンドと左右後側弾性吊架バンドの各下端部が夫々着脱自在に連結され、前記左前側弾性吊架バンド、左後側弾性吊架バンド、右前側弾性吊架バンドおよび右後側弾性吊架バンドの各長さを夫々調整して呼吸用マスク面体の顔面装着圧と装着位置を調整して装着する、炭酸ガス等有害ガス除去空気の呼吸用マスク装置。
【請求項３】
呼吸用マスク面体の下半部の左右側面の取付部と、バランス保形プレートの左右Ｖ字型支杆部の左右前側支杆部と左右後側支杆部の左右基部との取付けが、左右調整摘み具が取付け手段を以て取付けられ、該左右調整摘み具の一方を着用者の一方の手で支持し、或いは該左右調整摘み具の他方を着用者の他方の手で支持し、前記左右Ｖ字型支杆部の左右前側支杆部と左右後側支杆部の各先端部から解除した前記左前側弾性吊架バンド、左後側弾性吊架バンド、右前側弾性吊架バンドまたは右後側弾性吊架バンドの各長さを調整して呼吸用マスク面体の顔面装着圧を調整して着用者の顔面に装着する、請求項１または請求項２の炭酸ガス等有害ガス除去空気の呼吸用マスク装置。
【請求項４】

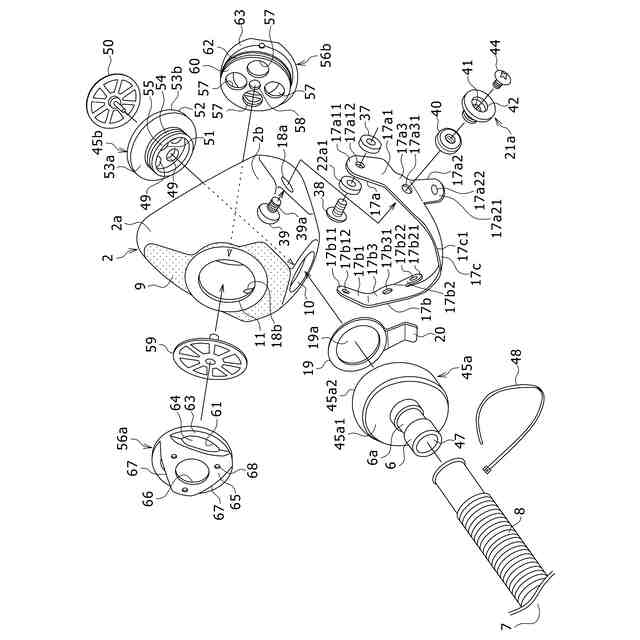

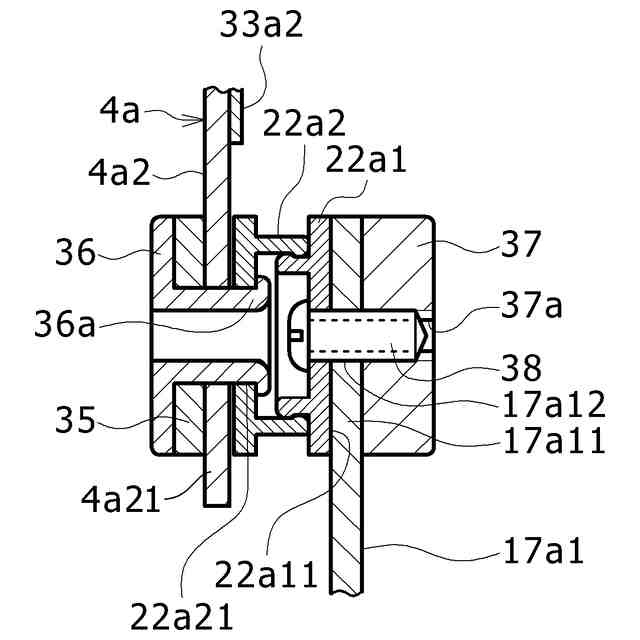

前記左右Ｖ字型支杆部の左右基部の左右基部取付け孔を呼吸用マスク面体の下半部の左右側面の取付部に開口する左右取付け孔に対応させ、頭部付きネジのネジ棒を呼吸用マスク面体の内方から左右取付け孔および左右基部取付け孔の外方へ夫々挿通し、夫々のネジ棒の先端部に取付けナットを螺合して呼吸用マスク面体を締着すると共に、該ネジ棒の先端部を前記左右Ｖ字型支杆部の左右基部の左右基部取付け孔に挿通してさらに外方に突出し、この突出するネジ棒に端部外周が鍔状に拡径する形状の左右調整摘み具を螺合締着し、呼吸用マスク面体の左右外側面に左右調整摘み具を一体に取付けて配備してなる請求項１または請求項２の炭酸ガス等有害ガス除去空気の呼吸用マスク装置。
【請求項５】

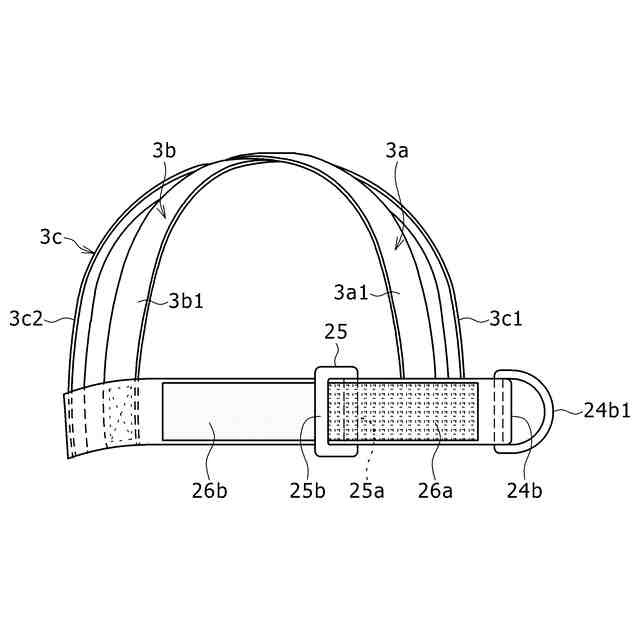

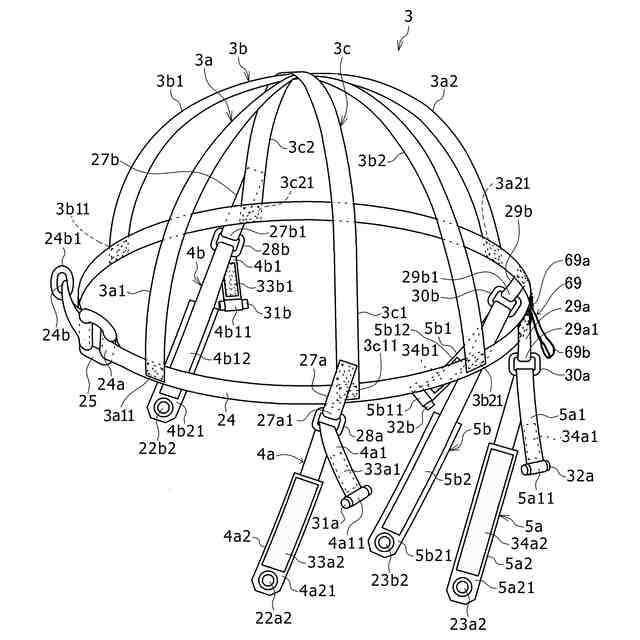

前記帽子型支持帯は、少なくとも、左側前半部と右側後半部が環状の基端バンドに天部中心を通って差し渡される左側帯体と、右側前半部と左側後半部が基端バンドに天部中心を通って差し渡される右側帯体と、左側中間部と右側中間部が基端バンドに天部中心を通って差し渡される左右中間帯体から設けられ、前記基端バンドは、その一方の端縁が管状に屈曲縫製されて枠型連結環の一方の縦杆部に装篏連結され、前記基端バンドの他方の端縁側の外面にベルベットファスナーの雄部と雌部が所要長さ配備されるとともに他方の端縁に指掛環が連結され、該指掛環が前記枠型連結環の他方の縦杆部に内方側から外方へ挿通して引き出された後、前記枠型連結環の他方の縦杆部で屈曲させて他方側へ反転し、互いに対面するベルベットファスナーの雄部と雌部を接面結合し、着用者の頭部の外周回り長さに調節して緩くもきつくも装着可能に設けられる、請求項１または請求項２の炭酸ガス等有害ガス除去空気の呼吸用マスク装置。
【請求項６】

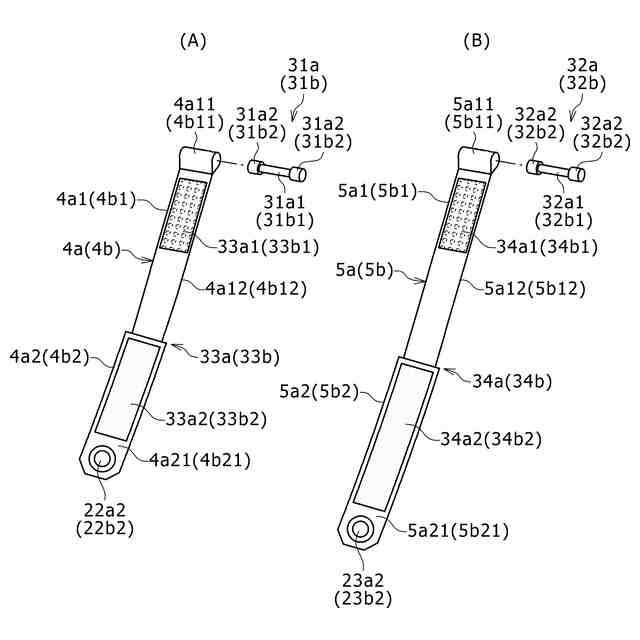

前記帽子型支持帯の左右中間帯体の左側中間部の下端部外面に、下端部に左前側連結環を配備した帽子型支持帯の左前側吊架帯が、右側中間部の下端部外面に、下端部に右前側連結環を配備した帽子型支持帯の右前側吊架帯が夫々配備され、前記帽子型支持帯の右側帯体の左側後半部の下端部外面に、下端部に左後側連結環を配備した左後側吊架帯が、前記帽子型支持帯の左側帯体の右側後半部の下端部外面に、下端部に右後側連結環を配備した右後側吊架帯が夫々配備されてなる請求項１または請求項２の炭酸ガス等有害ガス除去空気の呼吸用マスク装置。
【請求項７】
帽子型支持帯の基端バンドにおける背面部の外面の左右中心にその基端部が逢着され、二つ折りの環状指掛部を下向きに有する着脱用フラップが配置されてなる請求項１または請求項２の炭酸ガス等有害ガス除去空気の呼吸用マスク装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、炭酸ガス等有害ガス環境下での作業または生存のために使用される有害ガス除去空気の呼吸用マスク装置に関するものである。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
本発明は、船舶、建築、地下工事現場等の閉鎖空間環境下において発生する炭酸ガス等有害ガス除去空気の呼吸用マスク装置の提供を目的としてなされたものである。
【０００３】
前記目的の炭酸ガス等有害ガス除去空気の呼吸用マスク装置は、閉鎖空間環境下において発生する緊急時に使用されるものであるから、下記の性能を備えることが要請される。
１）健全な成人であれば、性別および頭部、顔部の大小等に関係なくフィットすること。
２）長時間の連続使用が可能なこと。
３）そのために、支持に必要な身体の部位は、骨格から構成される頭体部とし、筋肉部は利用しないこと。その理由は長時間の使用は筋肉部に過度の負担が生じ使用者に苦痛が生じるためである。
４）顔部への当たり具合に強弱ができること。
５）鼻部と顎部の当たり具合を各々個別に調整ができること。
６）マスクの顔部への当り面の横巾と縦巾を夫々個々に調整ができること。
７）マスクを装着しての会話時に口内の皮膚を噛み込むことがないこと。
８）マスク装着時に眼鏡が使用できること。
９）初めての人でも短時間(例えば、１０秒以内)でマスクの顔部への装着ができること。
１０）マスクを支持する帽子型支持帯の前後、左右を判別する目印と着帽時に正しい着帽方向へ誘導するの引手となるフラップが用意される。
１１）身体に装着したマスクを簡単に外せること。
１２）マスクを取外した状態が装着前の状態に戻ること。
１３）消耗品は簡単に交換できること。
【０００４】
Ａ）ゴムテープの取外しに関して
１３）ゴムテープの基端に有る摘み兼ストッパーの芯金を抜き、角環からゴムテープを抜く。
１４）反対側のホック部分は、ホック同士の隙間に硬貨等の金属板を差し入れてこじると外れる。
Ｂ）ゴムテープの取り付けに関して
１５）ホックを結合した後、ゴムテープを角環に通し、摘み兼ストッパーのストッパーピンを差し込んで完了。
１６）ゴムテープは、鼻側用と顎側用で長さが異なるため、取り付時には注意して行う。

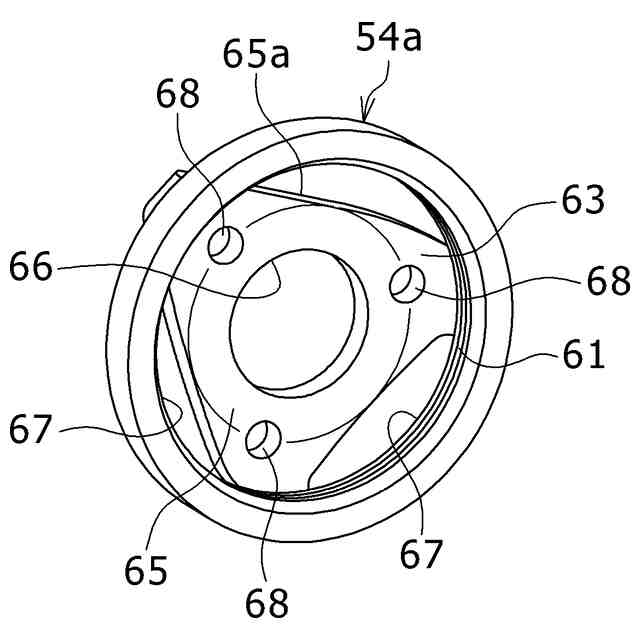

Ｃ）吸排気用ゴム弁に関して
１７）吸気用ゴム弁と排気用ゴム弁は同一のものを用いる。
Ｄ）吸排気用ゴム弁の取外し関して
１８）吸気用ゴム弁はその内方に突出する部分を指先で摘み引き抜きます。
１９）排気用ゴム弁は爪楊枝等の細棒で、その排気用ゴム弁の一部を捲り上げて指先で摘み、排気用ゴム弁を引き抜く。
Ｅ）吸排気用ゴム弁の取り付けに関して
２０）吸給排気用ゴム弁とも、爪楊枝等の細棒での頭部（尖っていない側）を弁の中心にある穴に入れて押し込み完了する。
Ｆ）吸排気用ゴム弁の形状に関して

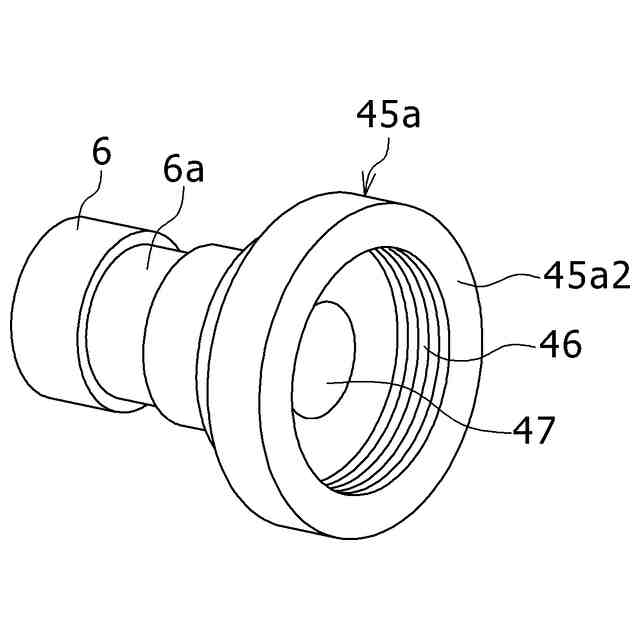

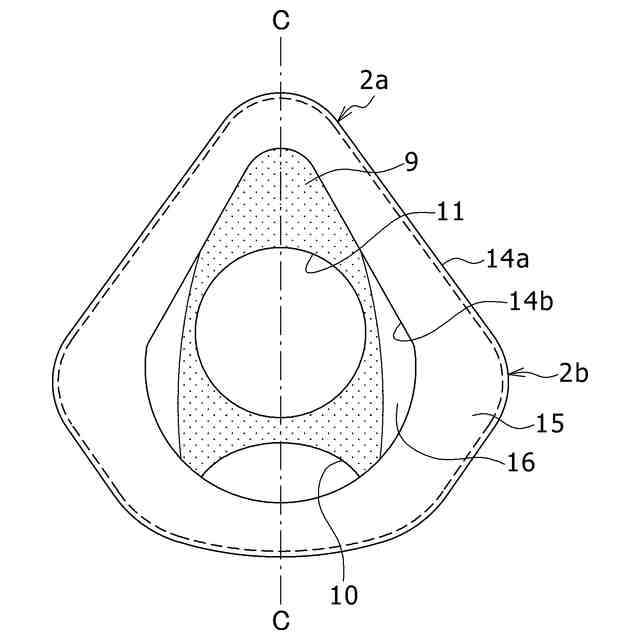

２１）呼吸用マスク面体の取付け孔の内径面に形成される環状凹陥部に吸排気用ゴム弁の軸部の中央部に形成された突状環部が篏合して取り付けられる。
【先行技術文献】
【特許文献】
【０００５】
特開２０２０－５９９５３号公報
特開２０１７－５１６７５号公報
特開２００７－６８７１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明は、船舶、建築、地下工事現場等の閉鎖空間環境下において発生する炭酸ガス等有害ガス除去装置による除去空気の呼吸用マスク装置を提供する。
【０００７】
特許文献１の特開２０２０－５９９５３公報には、その段落［００１１］の＜第１実施形態＞において、「図１～図４を参照すると、使い捨てマスク１０は、上下方向Ｖ及び横方向Ｘと、前後方向Ｚとを有し、カップ状の被覆部（フィルター部）２０と、被覆部２０の周縁部分に接合された接顔体３０とを有するマスク面体１１と、マスク面体１１の両側縁から延出する一対の締紐１２とを有する。マスク面体１１は、さらに、横方向Ｘの寸法を２等分する縦断中心線Ｐと、上下方向Ｖの寸法を２等分する横断中心線Ｑとを有する。」と開示される。また、段落［００１５］において、「締紐１２は、被覆部２０と接顔体３０との間に介在された状態でシールライン１５によって固定された、プラスチック製の係止具１３を介してマスク面体１１に連結されている。」と開示される。
【０００８】
特許文献２の特開２０１７－５１６７５号公報には、「［課題］患者に一層の快適性を提供するが機能を犠牲にしないヘッドギアアセンブリを有するマスクアセンブリを提供する。」
「［解決手段］患者の頭部において呼吸用マスクアセンブリを安定させかつ位置決めするためのヘッドギアアセンブリ。当該ヘッドギアセンブリは、一対の上側サイドストラップおよび一対の下側サイドストラップと、上側サイドストラップの対を接続する上側ストラップと、下側サイドストラップの対を接続する下側ストラップと、上側ストラップと下側ストラップとの間のクロスバーストラップと、一対の上側中間ストラップであって、各上側中間ストラップは上側サイドストラップの対のうちの対応するものをクロスバーストラップに対して接続する一対の上側中間ストラップと、一対の下側中間ストラップであって、各下側中間ストラップはクロスバーストラップを下側ストラップに対して接続する一対の下側中間ストラップを具備する。」と開示される。
【０００９】
特許文献３の特開２００７－６８７１０号公報には、段落［００１７］において、「図１，図２は、この発明に係るマスク１が着用状態にあるときの斜視図と側面図であって、図１では、着用者の顔面２と頭部３とが実線で示されており、では、これらが仮想線で示されている。マスク１は、フルフェイス型の面体１１と、貯水袋１２と、面体１１と貯水袋１２とをつなぐ複数本のヘッドバンド１３とを有する。」と開示される。段落［００２１］において、「ヘッドバンド１３は、その後方部分を形成している基端部３１が貯水袋１２に固定されており、基端部３１の反対端部である前端部３２に取付けられたバックル３３によって長さを調節することができる。バックル３３には、掛け止め用部材３４が取付けられており、その掛け止め用部材３４が面体１１における受け止め用突起３６に取り外し可能に引っ掛けられている。なお、図示の例において、頂縁部２５に取付けられたヘッドバンド１３ａのみは長さ調節不能に作られているが（図４参照）、このヘッドバンド１３ａを長さ調節可能なものに代えることもできる。」と開示される。
【００１０】
特許文献１では、前述のように、段落［００１１］と、段落［００１５］において、開示されているように、マスク面体の装着連結個所が左右周縁の上下二個所、計四個所にある。このため、締紐１２を耳に掛けて顔面の接面した際に、マスク面体のサイズが大きいと、マスク面体の左右側縁の気密性に問題が発生する。よって、マスク面体１１は、着用者の顔面に適合するサイズであることを必要とするものである。
（【００１１】以降は省略されています）
